Perlys® Design
difusores de alta indução e longo alcance instalação na parede
This is some text inside of a div block.
Vantagens
Estética: difusor pouco saliente.
Perda de carga elevada para auto equilíbrio da instalação.
Fácil orientação do jato de ar multidirecional, montado na rótula (manual).
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- 3 dimensões disponíveis (tarifas).
- Dimensões limite de fabrico: Ø 150 mm / 250 mm.
- Caudais indicativos de 120 até 2900 m³/h (tabela de seleção).
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Insuflação em locais de grande volume e/ou de pé direito elevado.
- Salas de cinema, aeroportos, gares, estufas de pintura, etc..
CONSTRUÇÃO / COMPOSIÇÃO
- Difusor em alumínio, montado na rótula.
- Fixação por parafusos não visíveis.
- Montagem em conduta circular spiro ou flexível através de juntas de ligação específicas a cada caso.
- Acabamentos disponíveis: anodizado à cor natural ou pintado a branco RAL 9003 mate.
OPÇÕES
- Outras cores RAL.
- Disponível na versão Réactil® - regulação através de sistema termostático: consulte-nos para mais informações.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES

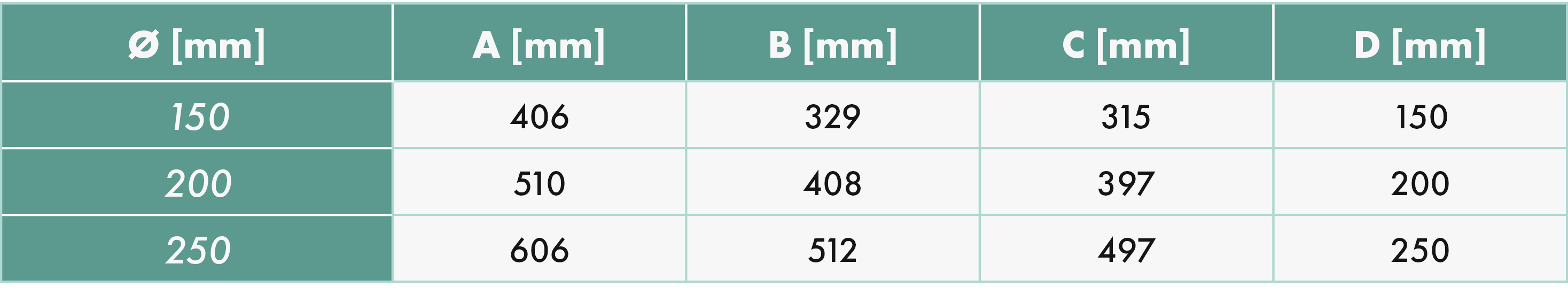

ATRAVANCAMENTOS
LIMITES DE UTILIZAÇÃO
- O difusor Perlys® Design permite orientar o jato de ar manualmente, em todas as direções, até um ângulo máximo de 30°.
SELEÇÃO

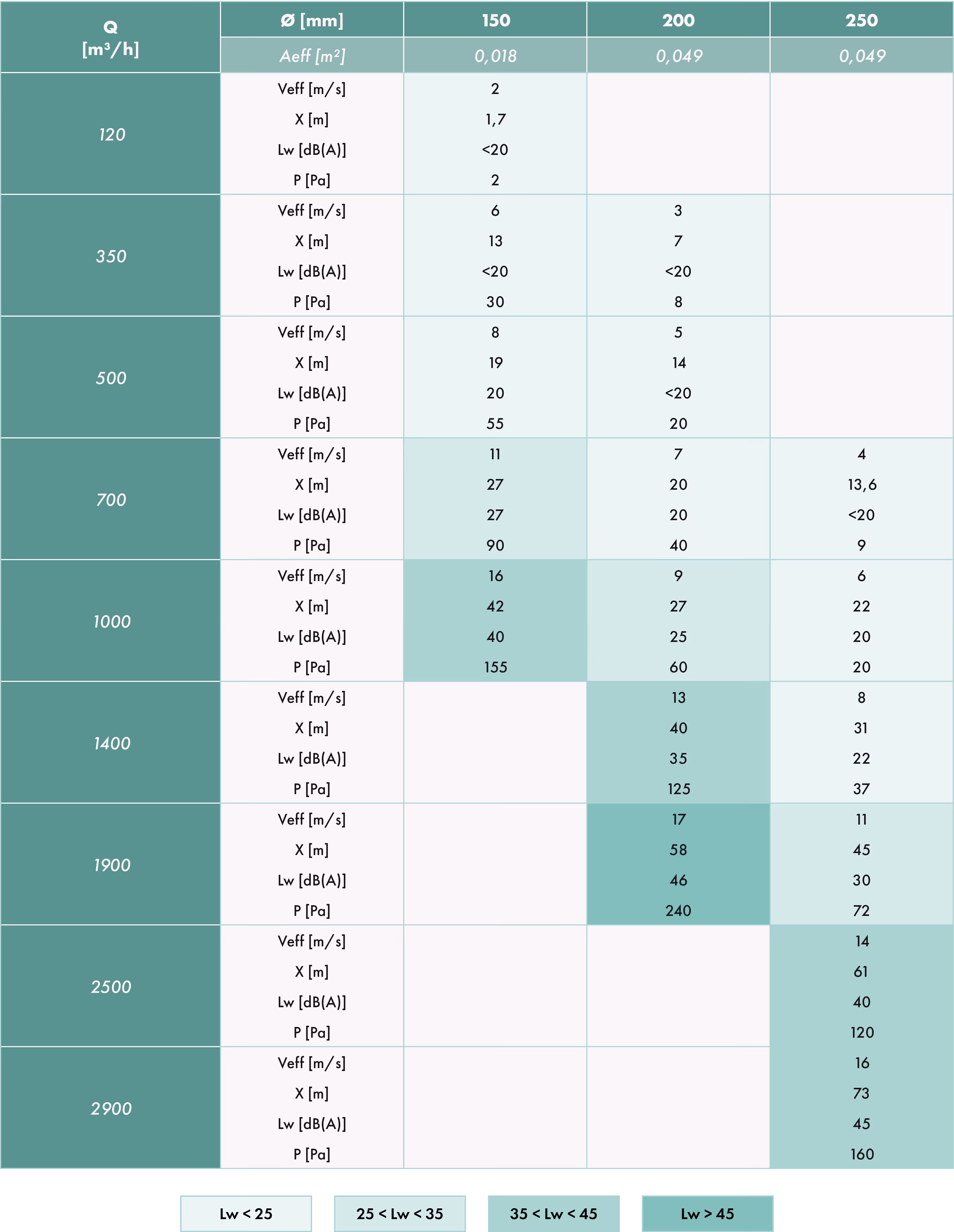

TABELA DE SELEÇÃO PARA PERLYS® DESIGN
X: alcance para velocidade terminal de 0,2 m/s [m];
Lw: potência acústica sem atenuação do local [dB(A)]; P: perda de carga [Pa].
Ensaio em condições isotérmicas.
INSTALAÇÃO
MONTAGEM EM CONDUTA RETANGULAR OU EM PAREDE
Conduta retangular
Parede

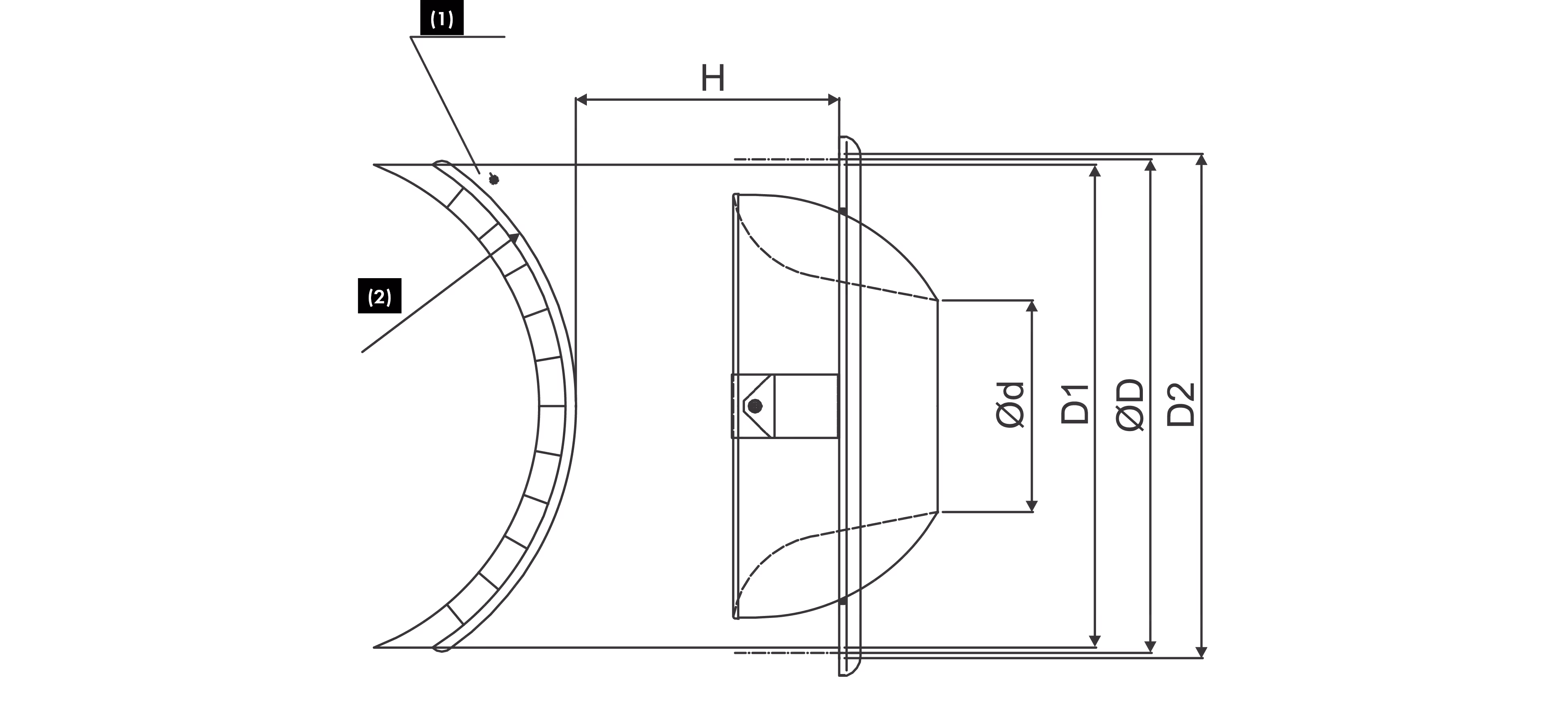

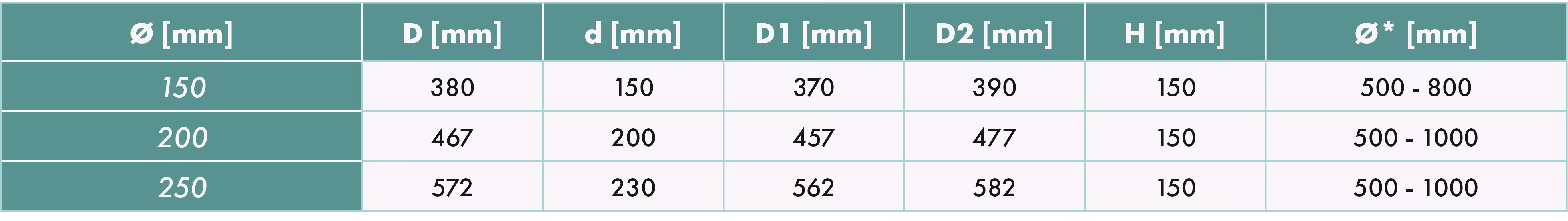

Montagem em conduta circular
(2) - Diâmetro de conduta

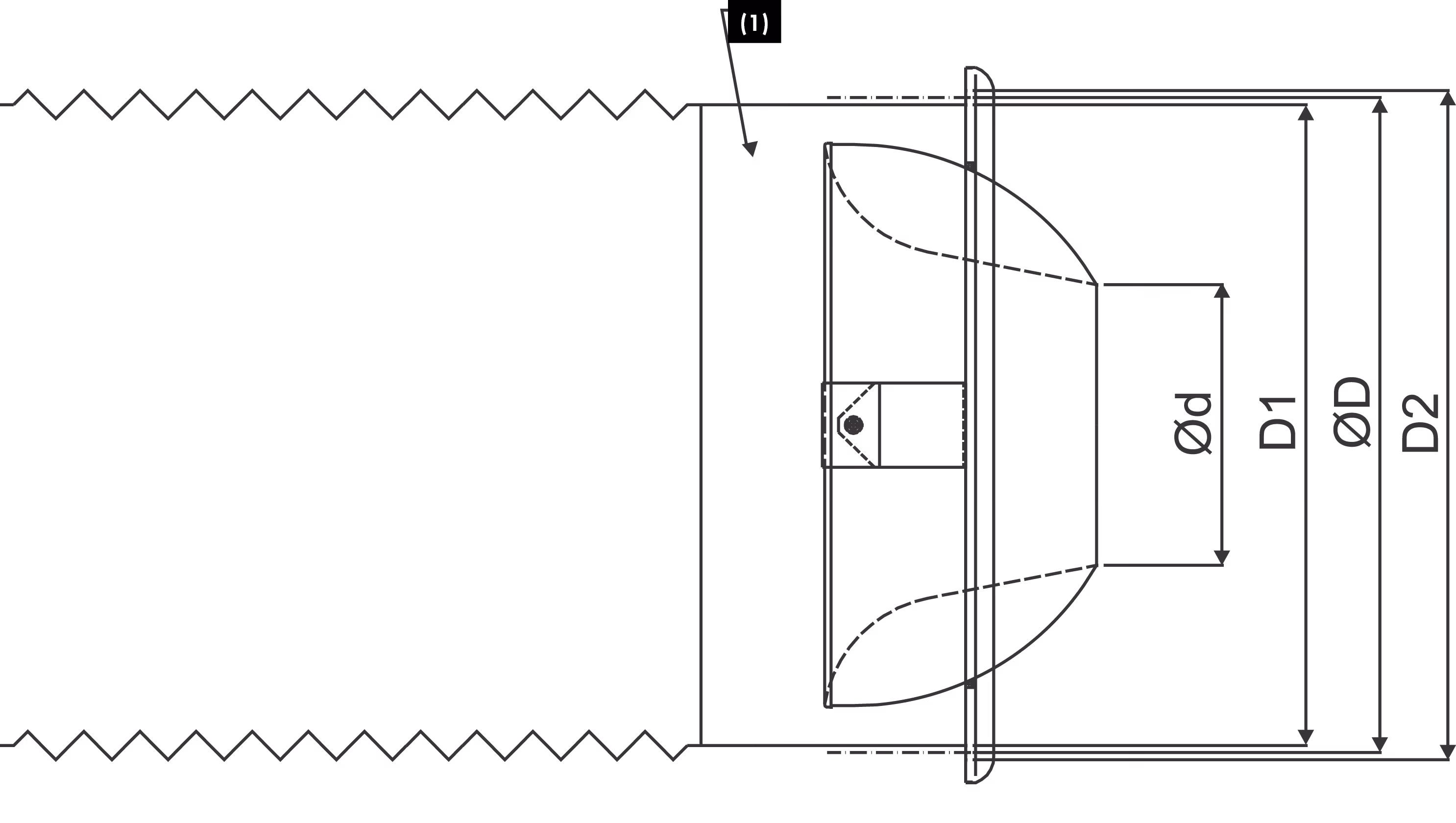

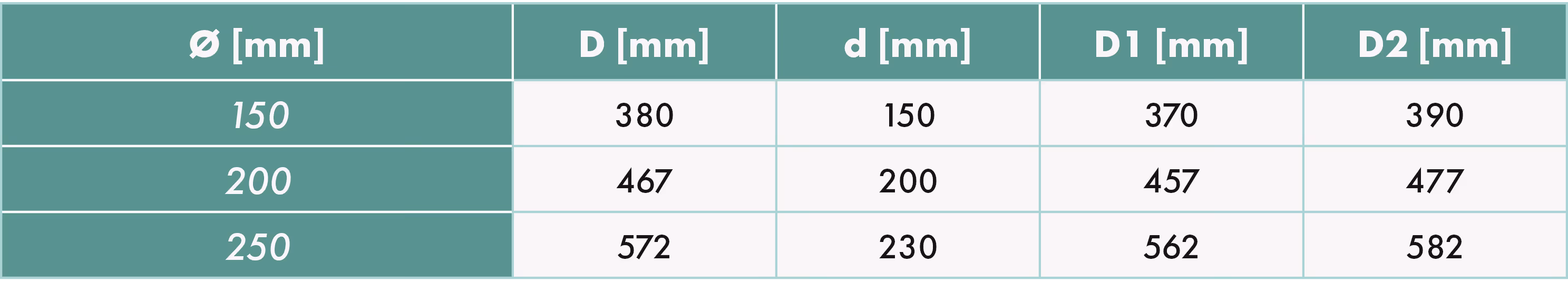

Montagem com conduta flexível
ACESSÓRIOS

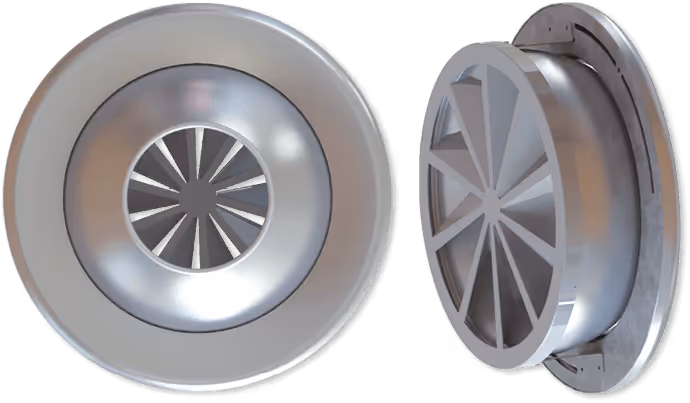

Elemento swirl
Difusor equipado com elemento swirl.
