Informações Complementares
Vantagens
Modelo 15-9: zona de proteção otimizada.
Repartição do ar homogénea na saída do módulo: desvio inferior a 20% em relação à média em qualquer ponto de medida a 20 cm da grelha.
Não necessita de ligação à rede de condutas.
Modularidade: montagem de vários módulos para adaptação às dimensões da zona a proteger, sem recorrer a uma estrutura de suporte.
Sem parafusos que atravessem o revestimento exterior do módulo: estanquidade garantida, otimização da limpeza.
Filtro de dimensões standard substituível a partir da divisão.
Facilidade de instalação e de manutenção.
Gama
- 4 modelos: 6-6, 9-6, 12-6 e 15-9.
- Filtros terminais (a encomendar separadamente): H14 ou U15.
- 2 versões de ventilador: AC ou ECM.
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c0769d657ed9c5c3a84892_modulam-ap-designacao.png)
Aplicação / Utilização
- Elaboração de tetos autónomos de fluxo laminar para obtenção de classe de higiene ISO 5 (conforme a norma EN ISO 14644-1) em zonas de ambiente controlado: indústria farmacêutica, agroalimentar, etc..
- Aplicação em proteção por proximidade a uma zona de trabalho: laboratórios, indústria óptica, microeletrónica, etc.
- Adaptável a qualquer tipo de processo industrial: solução indicada para a criação de uma zona de proteção sobre um equipamento.
Construção / Composição
Caixa:
- Em inox 304 escovado 10/10º sem parafusos que atravessem as partes do contorno exterior.
- Disponível na versão em aço pintado.
Contra-aro inox:
- 1 em cada face para um pré-filtro F7 (EN 779): a encomendar separadamente.
- Moto-ventilador: dupla aspiração, facilmente desmontável a partir da divisão.
Fixação:
- Em cada canto do módulo, na parte superior, 4 furos (Ø 11 mm) permitem a fixação ao teto primário através de varão roscado.
- A parte superior da caixa encontra-se reforçada por peças de apoio para evitar qualquer problema de deformação.
Junta:
- Mantem o pleno em pressão negativa para evitar qualquer risco de contaminação.
Toma de pressão:
- Com proteção, para determinação do nível de colmatação do filtro, atravessa a junta e pode ser acedida a partir da divisão.
Grelha perfurada:
- Instalada por baixo do filtro, vai assegurar a sua proteção, bem como a repartição homogénea da velocidade de insuflação do ar.
Pré-filtros F7 (EN 779):
- A montar nos contra-aros previstos para o efeito, dispostos nas partes laterais do módulo (a encomendar separadamente).
- Dimensões: 483 x 462 x 48, 788 x 462 x 48, 1093 x 462 x 48 ou 1398 x 462 x 48 mm consoante o modelo.
Filtro de muito alta eficiência:
- Tipo FR EFI MPL H14 ou U15 (a encomendar separadamente).
Opções
Acondicionamento
- Vendido à unidade.
PRINCÍPIO DE FUNCIONAMENTO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/621cc38dfd46007958250b00_modulam-ap-principio-funcionamento.png)
ATRAVANCAMENTOS E PESOS
Vista em perspetiva
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c0774a77254b0489b0b36f_modulam-ap-atravancamentos-vista-perspetiva.png)
Vista superior
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c077509173b16239df0ecf_modulam-ap-atravancamentos-vista-superior.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/621cc3f056149b7b734e7953_modulam-ap-tabela-atravancamentos-1.png)
CARACTERÍSTICAS ELÉTRICAS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/621cc422ee6c642dc7ccbbed_modulam-ap-caracteristicas-eletricas.png)

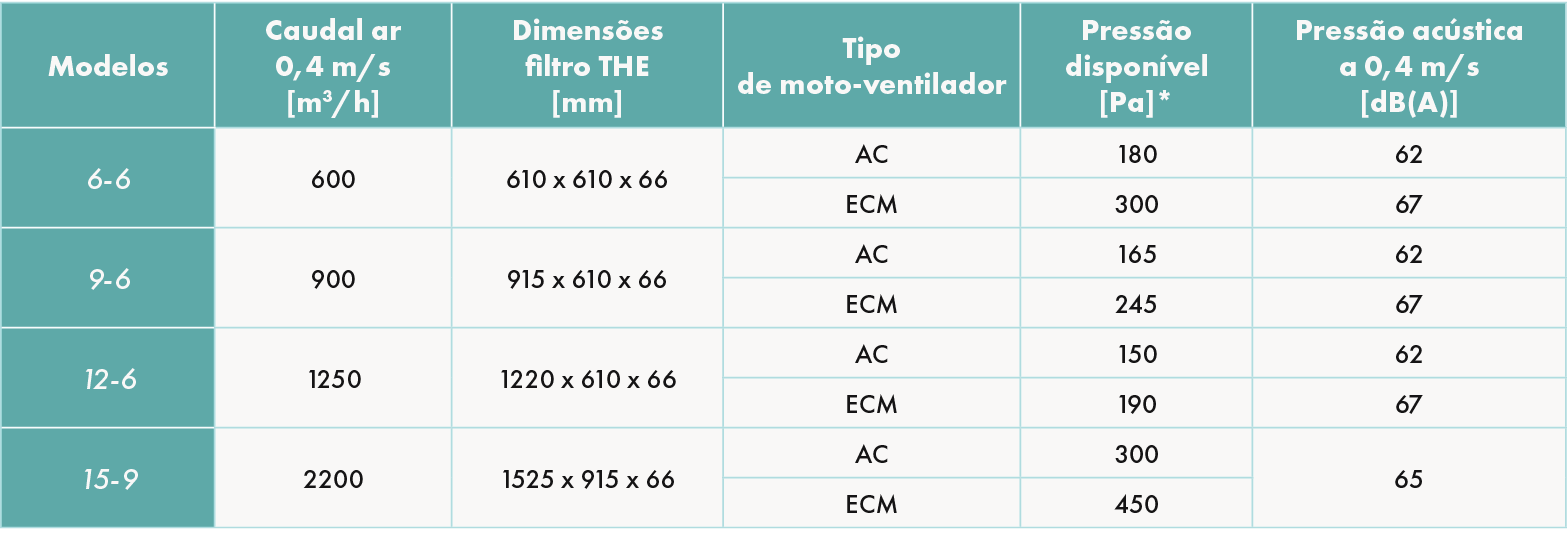

TABELA DE SELEÇÃO PARA MODULAM A.P.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/621cc3fc2aef2d5dd86de46e_modulam-ap-selecao.png)
Varionys® M para Modulam® A.P.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4a85f9551c848324dbe8f_Varionys%20M.png)
Variador de velocidade remoto para o modelo AC vai permitir controlar até 5 módulos ao mesmo tempo.
Caixa de comando de 4 posições
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61d2c6dc3c449e98036909c5_caixa-comando-4-posicoes.png)
Para o modelo ECM:
3 velocidades de saída de ar: 33%, 66%, 100% e On/Off.
Iluminação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61d2cb9787b01b10ee1feb0b_iluminacao.png)
Do tipo gota de água ou LED.
Cortinas laminadas flexíveis ou painéis Lexan rígidos
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61d2c8157116591d60546227_cortinas-laminadas-flexiveis-paineis-lexan-rigidos.png)
Asseguram a orientação do fluxo de ar.
Evitam a contaminação exterior por indução de ar.
FR MPC
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61d2cb44214dc44f1686617e_fr-mpc.png)
Filtro mini-plissado compacto de alta eficiência: ePM10 65%, ePM1 60% (M6 / F7) ou 80% (F9).
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61e14fb3a0473a8e90b67925_icone%20info%20produto.png)
Consulte AQUI a ficha de produto para mais informações.
FR EFI MPL
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61d2cb01378dbf0ceb281cdf_fr-efi-mpl-h14-u15.png)
Filtro mini-plissado de muito alta eficiência H14 ou U15.
Indicado para fluxo unidirecional.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61e14fb3a0473a8e90b67925_icone%20info%20produto.png)
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Estrutura para Modulam® A.P.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61d2ca6c3c449e22ea691ebb_estrutura.png)
Com pés de apoio, com ou sem rodízios.
