Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Reversível aquecimento/arrefecimento.
Estética cuidada.
Silencioso: caixa com isolamento de revestimento duplo de 25 mm em espuma
de poliuretano.
Tabuleiro de condensados em alumínio integrado (versão iRev: reversível aquecimento/arrefecimento).
Gama alargada de potências e de acessórios.
Gama
Gama composta por:
2 versões:
- iC: versão isolada, apenas de aquecimento.
- iRev: versão isolada, reversível aquecimento/arrefecimento.
4 modelos:
- Caudal de ar até 9000 m³/h.
- Potência de 9,6 até 100,7 kW.
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f1799ce4fe1a3464a73fce_03-KaolyxiC-iRev-designacao.png)
Aplicação / Utilização
- Ventilação, aquecimento e arrefecimento de locais comerciais ou industriais: centros comerciais, ginásios, entre outros.
- Instalação na parede ou no teto.
Construção / Composição
Caixa:
- Isolamento térmico reforçado por espuma de poliuretano colada com 25 mm de espessura.
- Carroçaria estética em aço galvanizado com revestimento epóxi RAL 9016 (branco).
Permutador térmico:
- Facilmente desmontável e retirado pela parte lateral do equipamento.
- Permutador térmico com tubos de cobre e alhetas de alumínio.
- Ligações roscadas para água quente / água fria.
Motor:
- Motor trifásico 400 V ~ 50 Hz, IP 54.
- Proteção térmica integrada.
Defletores:
Versão iC e iRev:
- Grelha de insuflação orientável de simples deflexão.
- Revestimento de epóxi RAL 9006 (cinzento).
Sobre a versão iRev:
- Tabuleiro de condensados integrada em alumínio, concebido para uma evacuação completa dos condensados.
- Evacuação dos condensados através de tubagem (Ø de 15 mm) situada no ponto mais baixo.
Apoios anti vibração:
- Instalados na parte posterior do equipamento.
Regulação:
- Comutadores e termóstatos: consulte-nos para mais informações.
Acessórios de montagem:
- Consulte o ponto Acessórios para mais informações.
Opções
- Motor monofásico 230 V ~ 50 Hz, exceto no modelo 100.
- Difusor de indução de ar secundário.
- Cores específicas.
Acondicionamento
- Vendido à unidade.

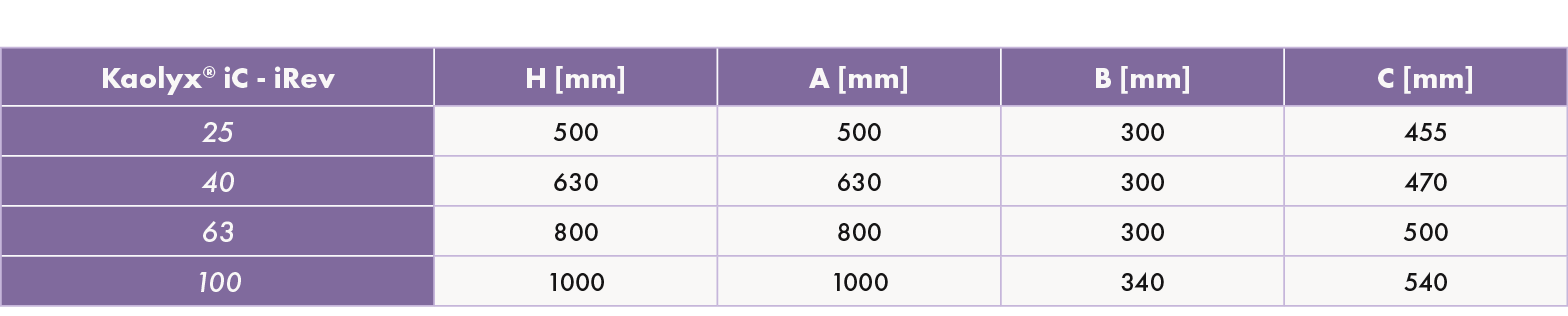

ATRAVANCAMENTOS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f17aa3480b6507ec557e59_03-KaolyxiC-iRev-atravancamentos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f17b2a150ad692a360e52e_03-KaolyxiC-iRev-atravancamentos-2.png)
CARACTERÍSTICAS TÉCNICAS
Potências de aquecimento [kW] para regime de água 80/60° C
Modelos 25 e 40, versões iC e iRev
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6223c0593bbfdb617076e3b6_03-KaolyxiC-iRev-caracteristicas-tecnicas-1.png)
Modelos 63 e 100, versões iC e iRev
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6223c060d097cd71ed3fa29c_03-KaolyxiC-iRev-caracteristicas-tecnicas-2.png)
Potências de arrefecimento [kW] para regimes de água 5/10° C e 8/12° C
Modelos 25, 40, 63 e 100, versão iRev
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6223c06c3bbfdb315076ffe5_03-KaolyxiC-iRev-caracteristicas-tecnicas-3.png)
Acessórios de instalação na posição horizontal
Fixação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f28c8bb3419e1b052fa0c4_acessorios-instalacao-posicao-horizontal-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f28ce188863485985657d6_acessorios-instalacao-posicao-horizontal-1-tabela.png)
Difusão
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f28ca40c1ee2e3507a193d_acessorios-instalacao-posicao-horizontal-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f28d5288df926df4f0b4d6_acessorios-instalacao-posicao-horizontal-2-tabela.png)
Difusão: toma de ar novo
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f28cbe995ca535a709eb80_acessorios-instalacao-posicao-horizontal-3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f28d7971fd1d42e3132465_acessorios-instalacao-posicao-horizontal-3-tabela.png)
Acessórios de instalação na posição vertical
Fixação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f28e3a6e69ee813a19ff12_acessorios-instalacao-posicao-vertical-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f28e4a0c1ee2bffc7a21ee_acessorios-instalacao-posicao-vertical-1-tabela.png)
Difusão
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f28e5f49ffdc814984405f_acessorios-instalacao-posicao-vertical-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f28e6ffc01622fbe9ce0c2_acessorios-instalacao-posicao-vertical-2-tabela.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618a65255b974769780ad64c_icone-nota.png)
*Acessório indispensável. ** Acessório opcional.
Para os acessórios para a regulação de caixas de mistura e de ar novo consulte-nos.
Acondicionamento
À unidade.
