Isola Hygro
entradas de ar higrorreguláveis acústicas ESA4 e ESA5
Vantagens
Estética.
Aplicável no âmbito da regulamentação em vigor.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- 1 modelo: Isola Hygro.
- Caudal higrorregulável: caudal variável de 5 a 45 m³/h dependendo da taxa de humidade da sala, sob uma diferença de pressão de 20 Pa.
- Proteção (tipo): CE2A.
- Cor standard: branco, RAL 9016.
Outras cores disponíveis:
RAL 7016: Cinzento antracite; RAL 9011: Preto grafite;
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Introdução de ar novo em edifícios equipados com sistemas higrorreguláveis
do tipo B. - Instalação em caixilhos de PVC, madeira e alumínio.
CONSTRUÇÃO / COMPOSIÇÃO
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES

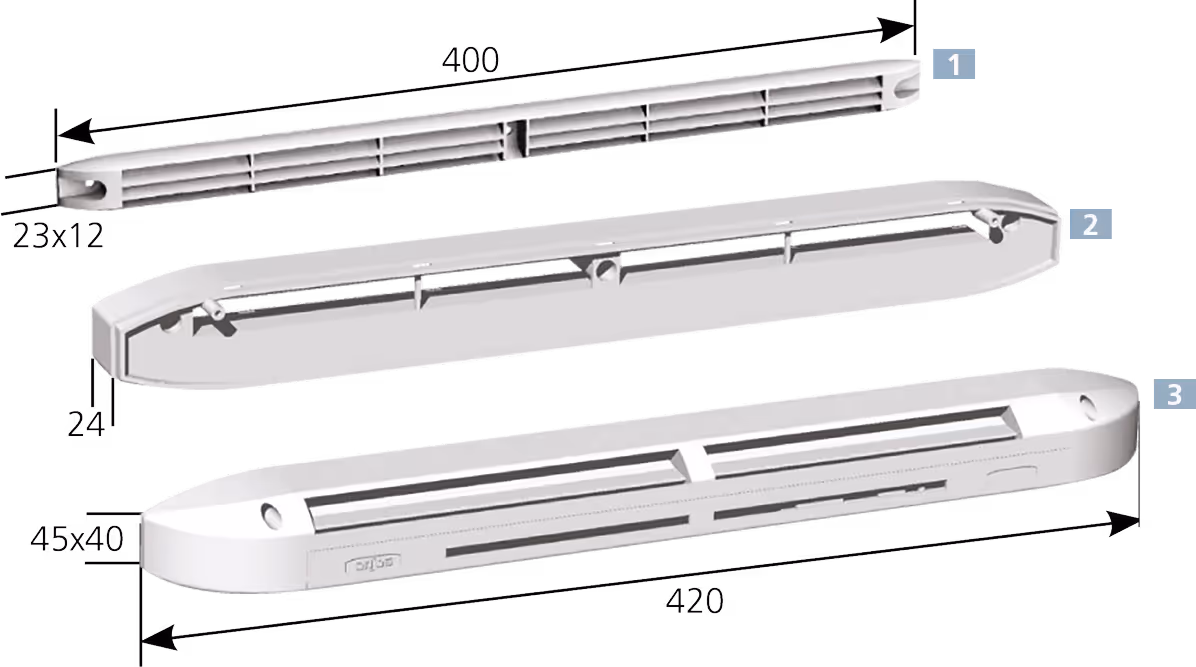

ATRAVANCAMENTOS
- Proteção de fachada (CE2A)
- Elemento acústico (RA)
- Cobertura (Isola Hygro)
CARACTERÍSTICAS ACÚSTICAS
CARACTERÍSTICAS HIGRO-AERÓLICAS
∆P = 20 Pa
CLASSIFICAÇÃO
- De acordo com a norma NF E 51-732 de componentes de ventilação mecânica controlada.
SELEÇÃO
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALAÇÃO

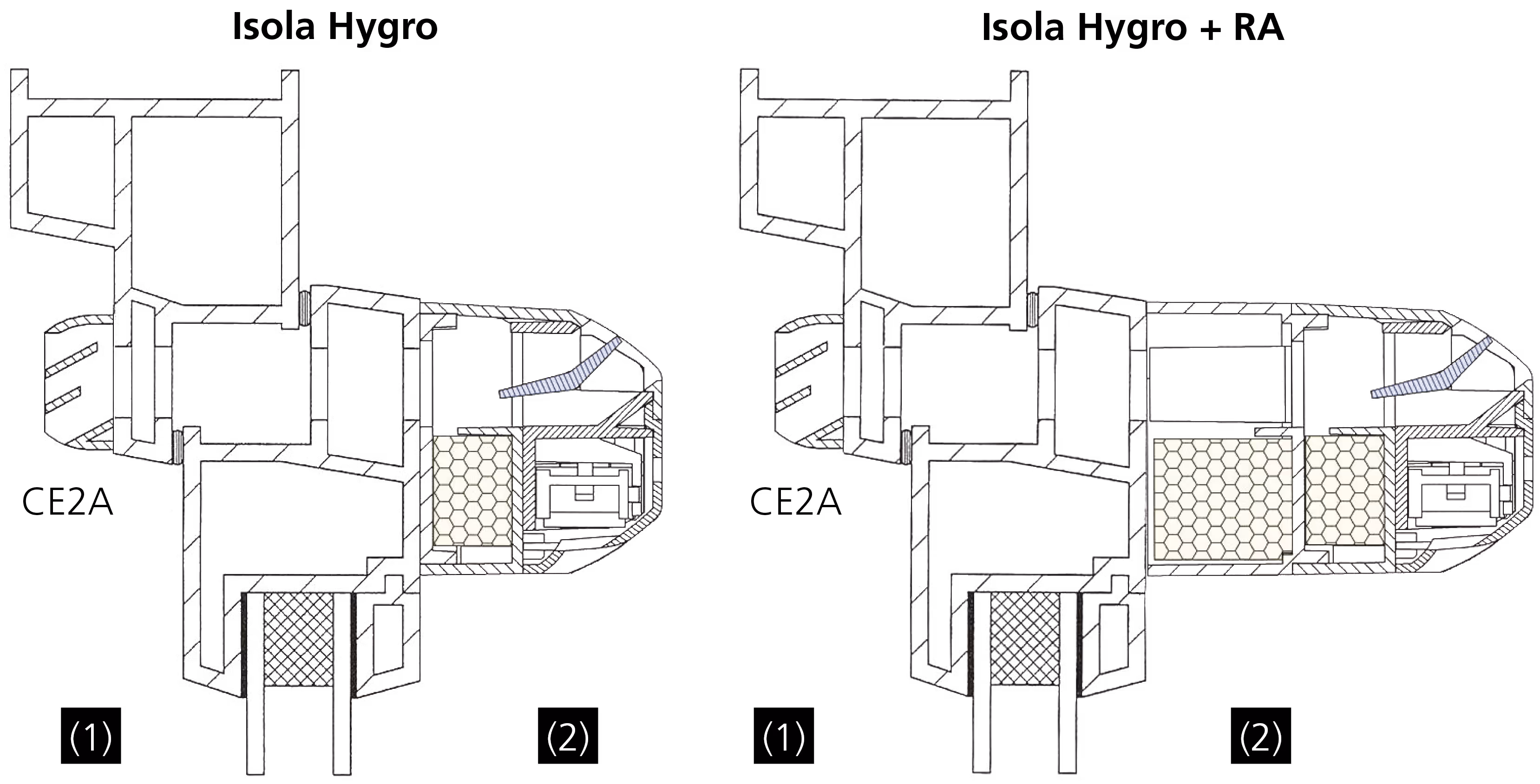

INSTALAÇÃO DA ENTRADA DE AR ISOLA HYGRO
- Colocar a base sobre o caixilho, com o furo perfeitamente centrado no encaixe e fixá-la, depois, através de parafusos.
- Instalar o elemento difusor munido, ou não, de elemento acústico por simples encaixe à base.
- Instalar a proteção de fachada CE2A e fixá-la com três parafusos.
(2) - Interior
ACESSÓRIOS
CE2A
Proteção de fachada.
Montagem em caixilho 2 x 160 x 12.
Dimensões:
Comprimento: 400 mm;
Altura: 23 mm;
Espessura: 12 mm.
CFA
Proteção de fachada acústica.
Montagem em caixilho 2 x 160 x 12.
Dimensões:
Comprimento: 390 mm;
Altura: 35 mm;
Espessura: 45 mm.
