Informações Complementares
Vantagens
Utilização em atmosfera explosiva (zona 1 e 2 ATEX).
Conforme à Diretiva 2014/34/EU relativa ao material utilizável em atmosfera explosiva.
Conforme às exigências de segurança e de saúde de forma a poder ser vendido na União Europeia.
Hélice com perfil aerodinâmico 3D:
- Economia energética.
- Nível sonoro reduzido.
Gama
- Composta por 8 modelos: do Ø 250 até 630 mm.
- Motorização: 4 ou 6 pólos.
- Caudal: até 22000 m³/h.
- Pressão: até 200 Pa.
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0ca5d1229ed436f9d8e3d_08-HelipacATEX-designacao.png)
Aplicação / Utilização
- Espaços de carga de bateria (versão IIC devido à presença de hidrogénio).
- Extração ou transferência de ar (sem poeiras) dos espaços industriais em atmosfera explosiva.
- Montagem na parede ou em conduta.
- Grupo II (indústria de superfície): zona 1 ATEX (categoria 2G) e zona 2 ATEX (categoria 3G).
- Marcação CE Ex II2G (IIB T4).
- Para manter a conformidade com o PV, todas as substituições de peças de reserva (motor, turbina, etc.) terão que ser realizadas em fábrica.
- Instalação possível tanto no interior como no exterior.
Construção / Composição
Envolvente:
- Hélipac® ATEX em conduta: virola em aço com aros integrados.
- Hélipac® ATEX de parede: platina em chapa de aço.
- Grelha de proteção do lado do motor e do lado da hélice.
Hélice:
- Construída em material compósito anti estático.
Motorização standard:
- Motor assíncrono, classe F, IP 55, - 230 / 400 V ~ 50 Hz, trifásico, CE Ex II2G (IIB T4) ou CE Ex II2G (IIC T4) para zona 1 e 2 ATEX sem sonda PTO / PTC.
Fluxo de ar:
- No sentido do motor, após a hélice.
Opções
- Versão com motor monofásico (não variável).
- Outras classes de temperatura e de gás (ATEX).
- Versão para atmosfera explosiva devido a poeiras: CE Ex II2 D para zona 21 ou 22 (ATEX).
- CE Ex II3 D para zona 22 (ATEX).
- Sonda PTC obrigatória para utilização em variação de frequência.
- Hélipac® ATEX em conduta: virola longa ou curta.
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS E PESOS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0cb0714b07d593c90977a_08-HelipacATEX-atravancamentos-pesos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0cb14256a6fcee9e42563_08-HelipacATEX-atravancamentos-pesos-2.png)
LIMITES DE UTILIZAÇÃO
- Limites da temperatura ambiente e da temperatura de caudal compreendidos entre - 20° C e 40° C.

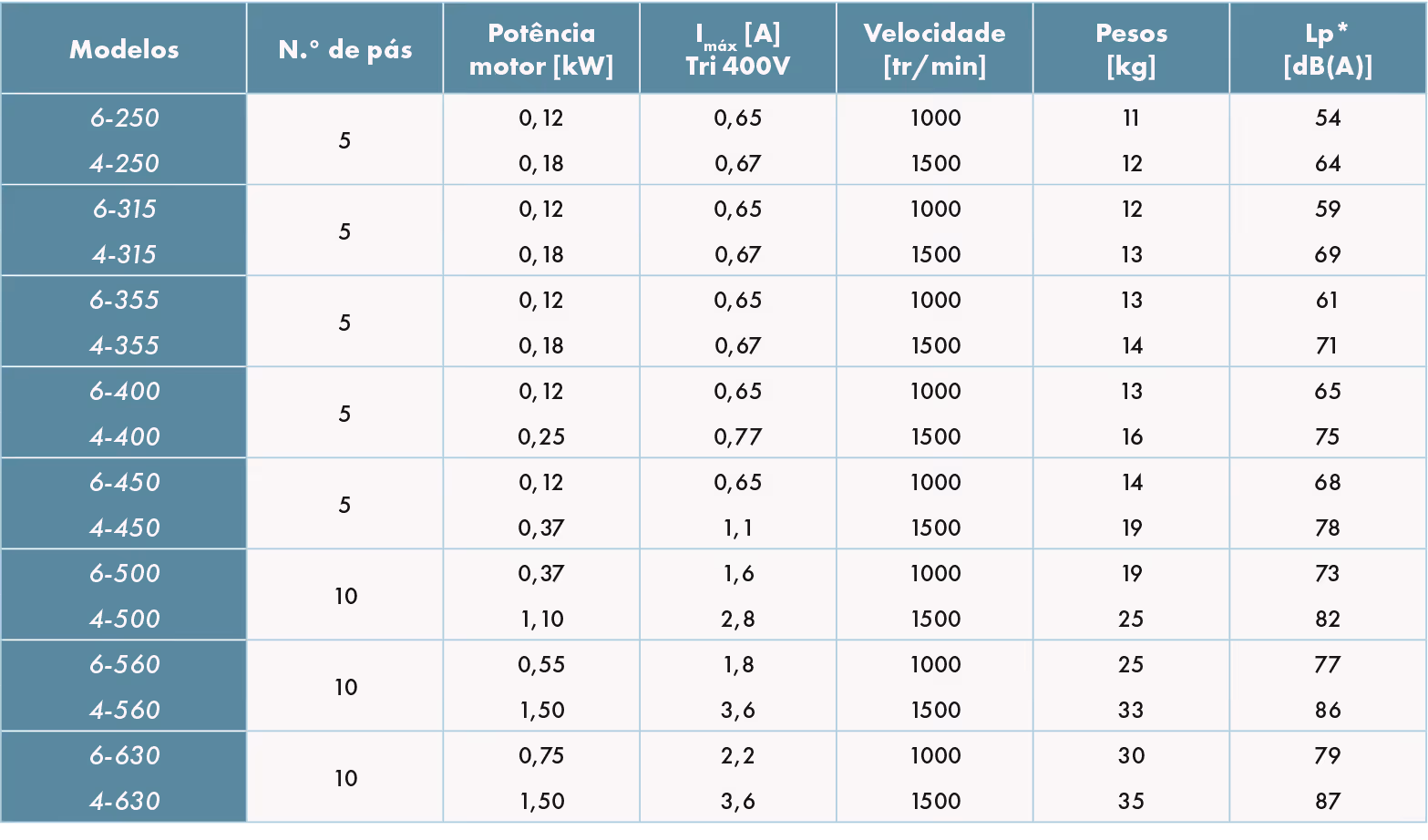

CARACTERÍSTICAS TÉCNICAS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0cb625c492813fd49ec62_08-HelipacATEX-caracteristicas-tecnicas.png)
CURVAS DE SELEÇÃO PARA HÉLIPAC® ATEX
Modelo 250 - 4 pólos
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0cb8dd2483aedc8ba69e8_08-HelipacATEX-curva-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0cbceed6977e1b3f43092_08-HelipacATEX-curva-5.png)
Modelo 315 - 4 pólos
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0cba08b3e4f62f6f8900c_08-HelipacATEX-curva-3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0cbceed6977e1b3f43092_08-HelipacATEX-curva-5.png)
Modelo 250 - 6 pólos
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0cb9758f8e73f1be72c09_08-HelipacATEX-curva-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0cbceed6977e1b3f43092_08-HelipacATEX-curva-5.png)
Modelo 315 - 6 pólos
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0cbc2afcb1164ad401dce_08-HelipacATEX-curva-4.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0cbceed6977e1b3f43092_08-HelipacATEX-curva-5.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618a65255b974769780ad64c_icone-nota.png)
<spanclass=”text-nota”>Consulte-nos para curvas de seleção dos modelos 355, 400, 500, 560 e 630.</span>
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Conjunto de pés de apoio para Hélipac® ATEX
Acessório para a versão em conduta.
Acondicionamento: 2 unidades.
Suportes antivibração para Hélipac® ATEX
Acessório para a versão em conduta.
Picagens planas para Hélipac® ATEX
Acessório para a versão em conduta.
Junta flexível antiestática ATEX para Hélipac® ATEX
Acessório para a versão em conduta.
