Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Redução do consumo energético até 65%.
Caudal de ar ajustável.
Acústica melhorada.
Certificação Eurovent.
Gama
- 4 modelos: caudal de 240 até 1410 m³/h.
- 3 versões: 2 tubos, 2 tubos + bateria elétrica ou 4 tubos.
- Bateria principal: 3 ou 4 fiadas.
- Bateria adicional: 1 ou 2 fiadas.
- Pressão estática máxima disponível: até 80 Pa.
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61eef6437a48b758f46f37c6_04-HegoaHP-ECM-designacao.png)
Aplicação / Utilização
- Ventilo-convector de conduta para aplicações de climatização do setor terciário: escritórios, restaurantes, salas de reunião, entre outros.
Construção / Composição
Estrutura:
- Painéis em chapa galvanizada, montada através de parafusos.
- Paredes internas isoladas com mousse de 3 mm de espessura (classificação M1).
Grupo ventilador:
- Ventiladores centrífugos com turbinas em alumínio ou em resina sintética, equilibradas estática e dinamicamente.
- Acoplamento direto.
- Motor de 5 velocidades, 3 deles pré-cablados.
Motor elétrico:
- Motor 230 V - 50 Hz.
- Proteção térmica com rearme automático.
Bateria do permutador de calor:
- Tubos de cobre e alhetas em alumínio, apertadas mecanicamente.
- Bateria principal de 3 ou 4 fiadas.
- Bateria suplementar: 1 ou 2 fiadas.
- Ligações fêmea Ø 1/2” para alimentação.
- Coletores equipados de purgas de ar e ligações de enchimento de diâmetro 1/8” de água.
- Ligações hidráulicas standard à esquerda de frente para o ventilo-convector.
- Possibilidade de inverter o sentido da bateria em obra.
Filtro:
- Em polipropileno com aro em aço galvanizado.
- Extração fácil.
Regulação:
- Vários termóstatos disponíveis.
- Regulação sobre água e ou ar.
- Diferentes modos de funcionamento.
- Change Over, manual ou automático.
Opções
Acondicionamento
- Vendido à unidade.

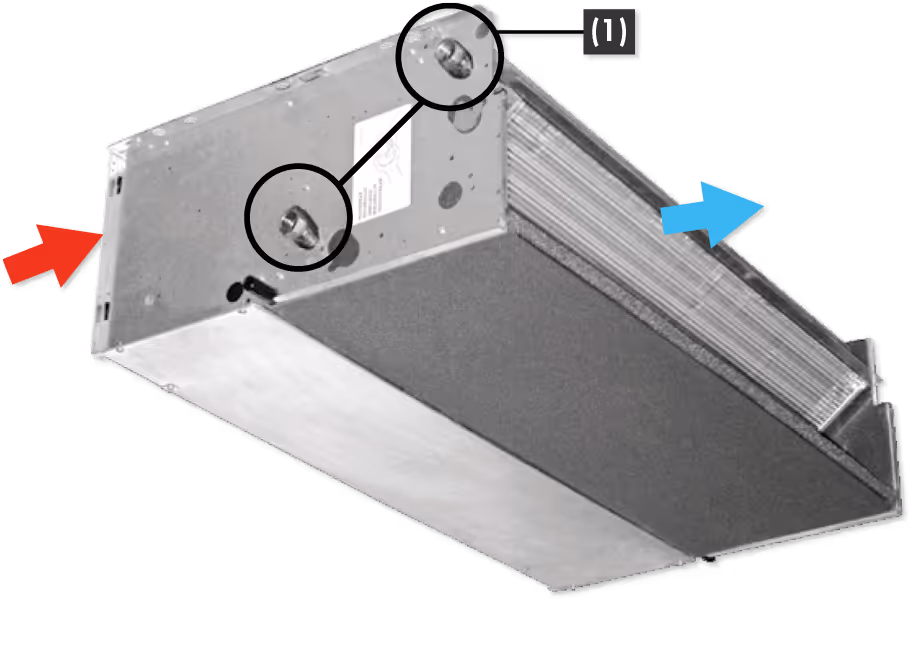

ESQUEMA DE PRINCÍPIO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61eef6e7ac64d18c02102e83_04-HegoaHP-ECM-esquema-principio.png)
ATRAVANCAMENTOS E PESOS
Montagem vertical
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61eef6ff34b66e9195af5efb_04-HegoaHP-ECM-atravancamentos-pesos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61eef70be61379312ca879ea_04-HegoaHP-ECM-atravancamentos-pesos-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61eef711ecf0203749a180a7_04-HegoaHP-ECM-atravancamentos-pesos-3.png)
LIGAÇÕES HIDRÁULICAS
Bateria principal 3 ou 4 fiadas
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61eef74503638ad32377065f_04-HegoaHP-ECM-ligacoes-hidraulicas-1.png)
Bateria de aquecimento adicional
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61eef753e613794125a87c9b_04-HegoaHP-ECM-ligacoes-hidraulicas-2.png)

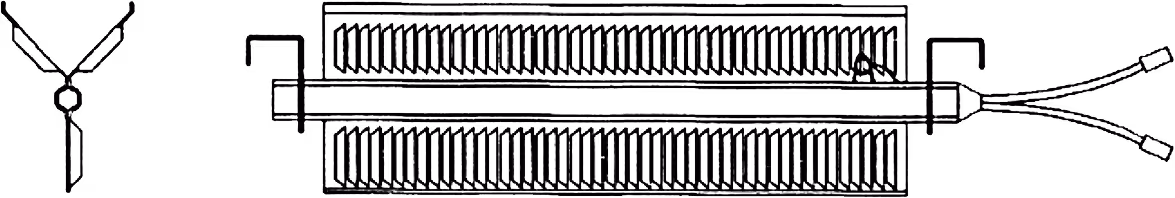

BATERIA ELÉTRICA VERSÃO 2T + 2F
- 2 termóstatos de segurança montados.
- Relés.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61eef77782d2e0f43fc2ff69_04-HegoaHP-ECM-bateria-eletrica-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61eef7eb1363e2780ab5c547_04-HegoaHP-ECM-bateria-eletrica-2.png)
CARACTERÍSTICAS TÉCNICAS
As características indicadas referem-se às seguintes condições de funcionamento (condições Eurovent)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61eef82128452095f97933b2_04-HegoaHP-ECM-caracteristicas-tecnicas-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61eef81beff12a7cfa534612_04-HegoaHP-ECM-caracteristicas-tecnicas-1.png)
Instalação 2 tubos – Bateria principal 3 fiadas
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6223b30097fab829ee5fe000_04-HegoaHP-ECM-caracteristicas-tecnicas-3.png)

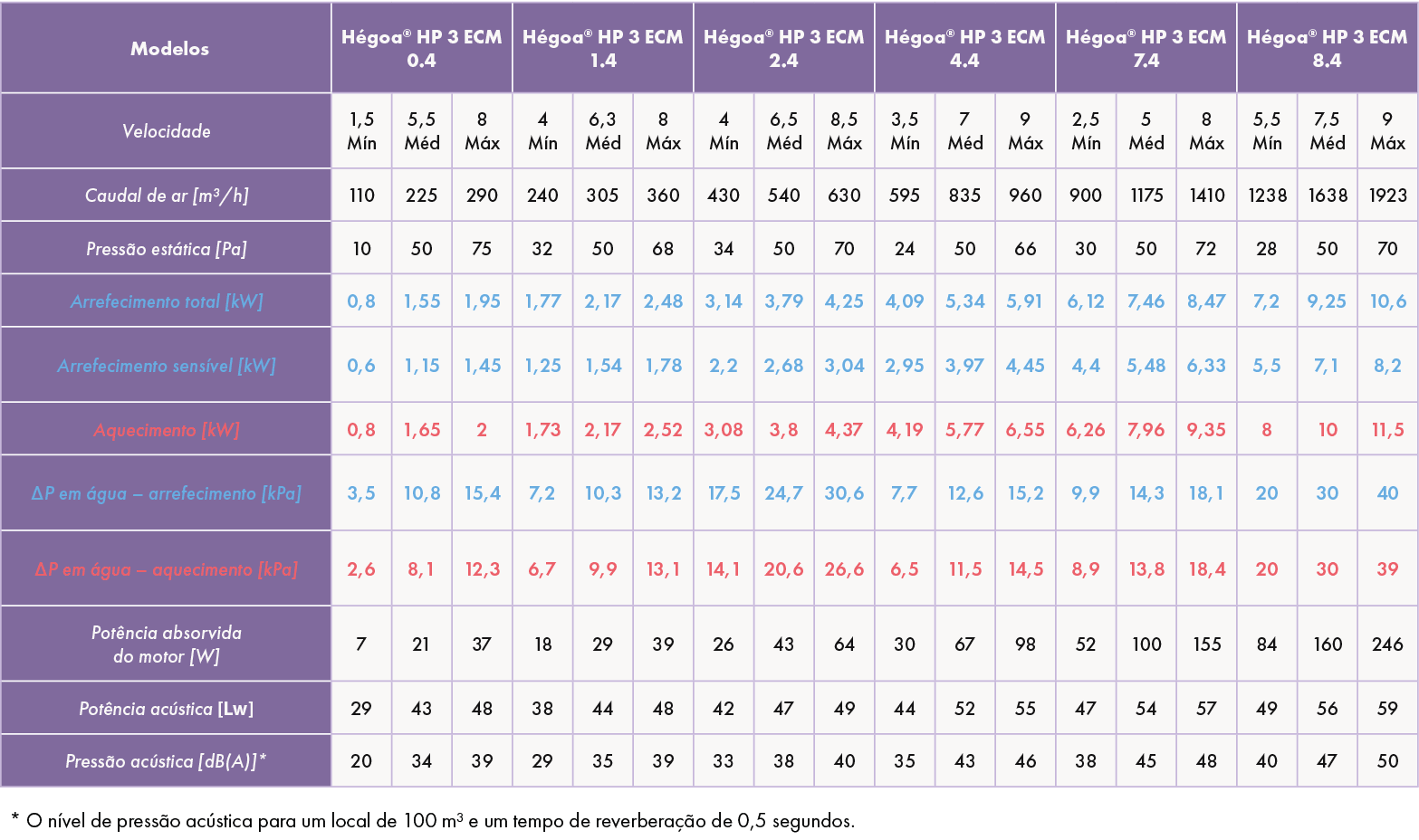

Instalação 2 tubos – Bateria principal 4 fiadas
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6223b30bf49c759c16e1698f_04-HegoaHP-ECM-caracteristicas-tecnicas-4.png)
Instalação 4 tubos – Bateria principal 3 fiadas + bateria suplementar 1 fiada
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6223b31578757372f137cb81_04-HegoaHP-ECM-caracteristicas-tecnicas-5.png)

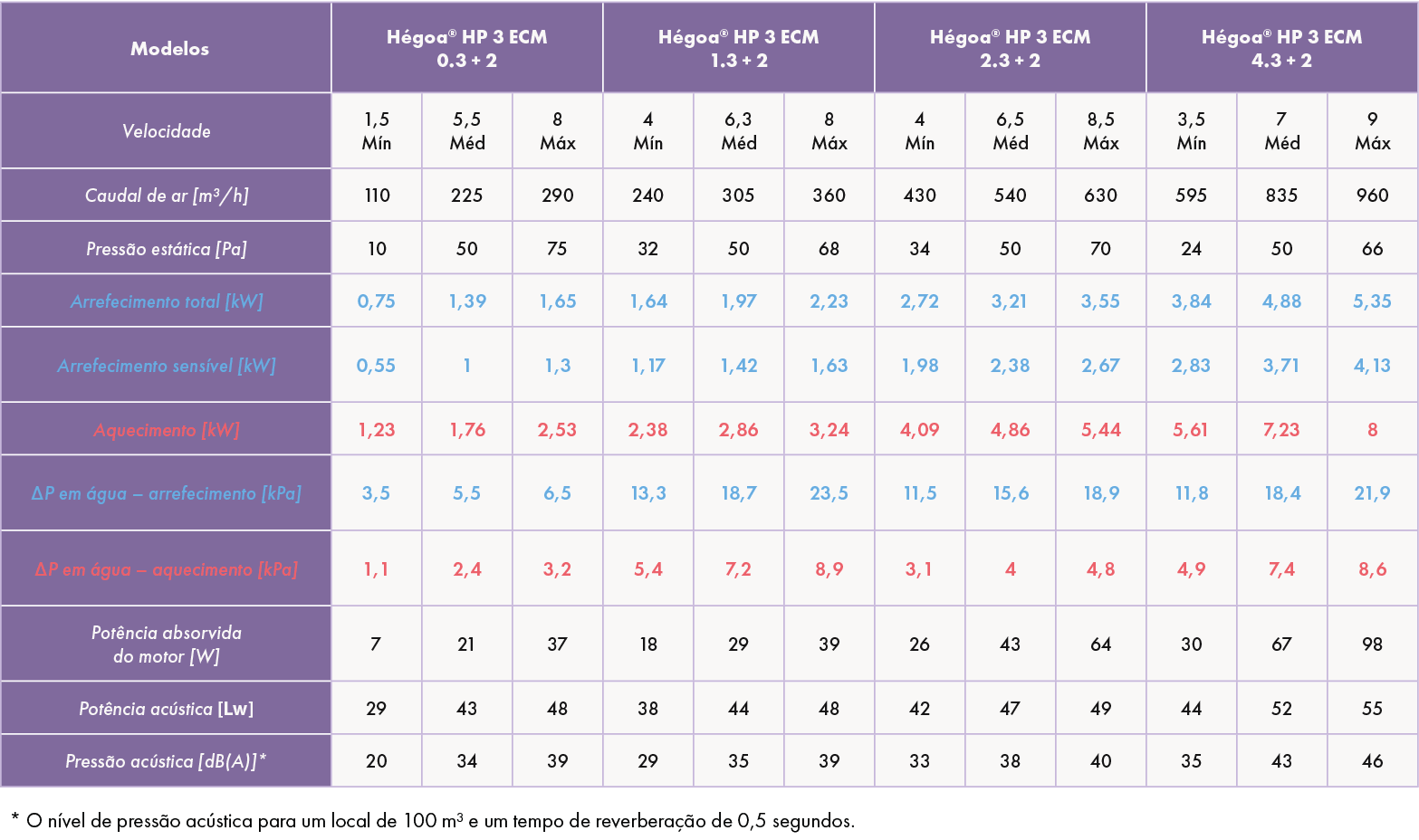

Instalação 4 tubos: bateria principal 3 fiadas + bateria suplementar 2 fiadas
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6223b31f2a658983086d5f27_04-HegoaHP-ECM-caracteristicas-tecnicas-6.png)

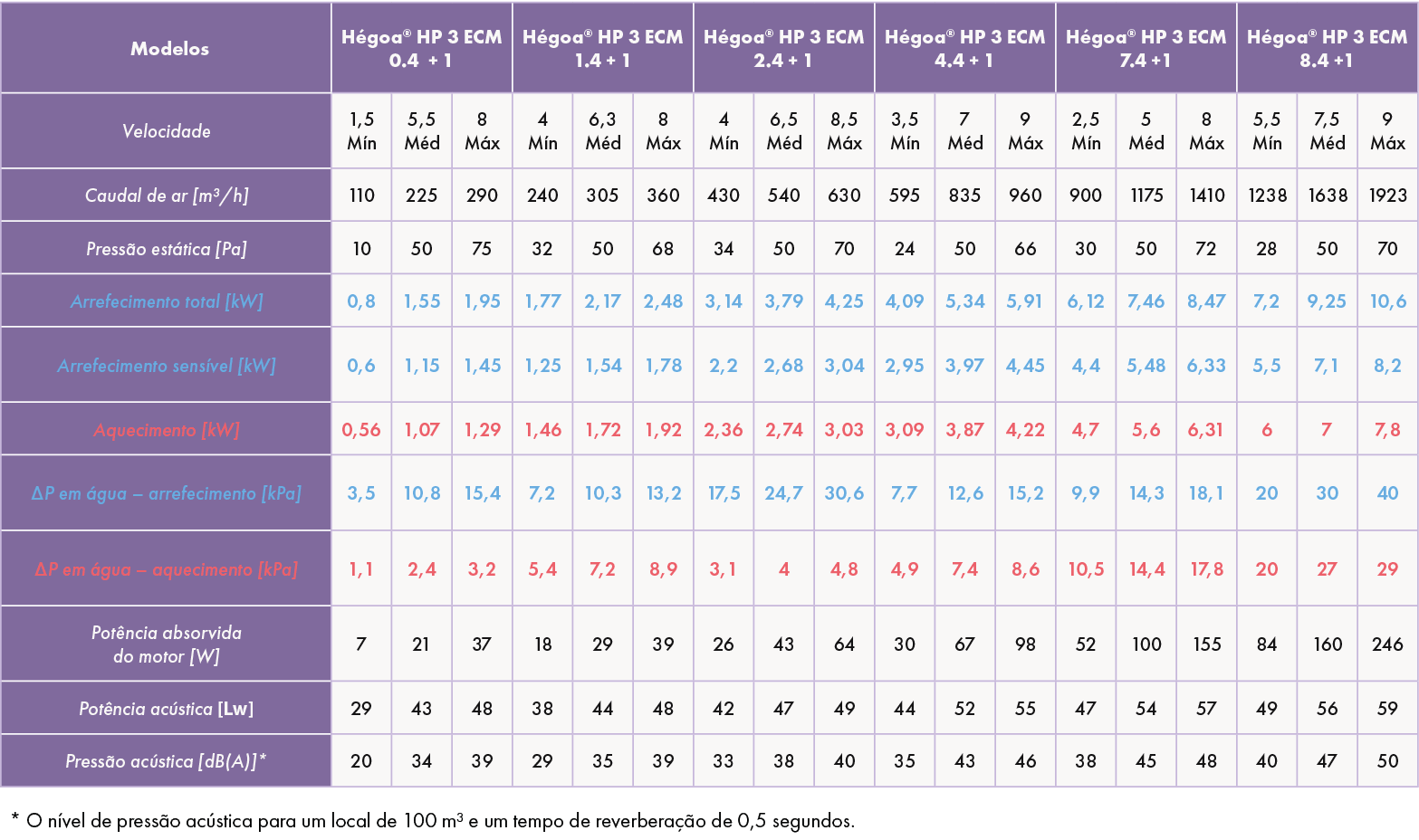

Instalação 4 tubos: bateria principal 4 fiadas + bateria suplementar 1 fiada
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6223b32dab43e81619b1a9e6_04-HegoaHP-ECM-caracteristicas-tecnicas-7.png)

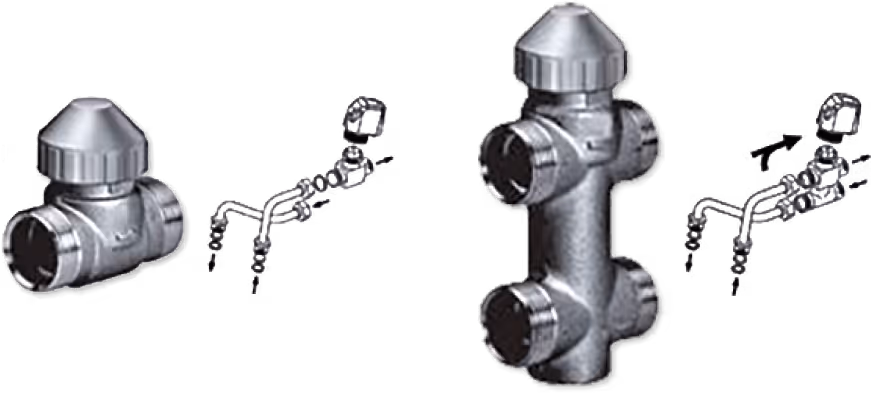

REGULAÇÃO: KIT VÁLVULA
O kit válvula é composto por:
- Uma válvula 2 ou 3 vias + by-pass.
- Um motor TOR (230 V).
- Tubo em cobre para as ligações entre a unidade a água gelada e a válvula.
- Possibilidade de montagem de kit de válvulas na unidade a água gelada.
- Montagem de kit de válvulas de fábrica como opção.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61eef966604553cc57b5634d_04-HegoaHP-ECM-kit-valvula.png)
Ligações e diâmetros das válvulas
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61eef981335e3c1a714bba66_04-HegoaHP-ECM-ligacoes-diametros-valvulas.png)

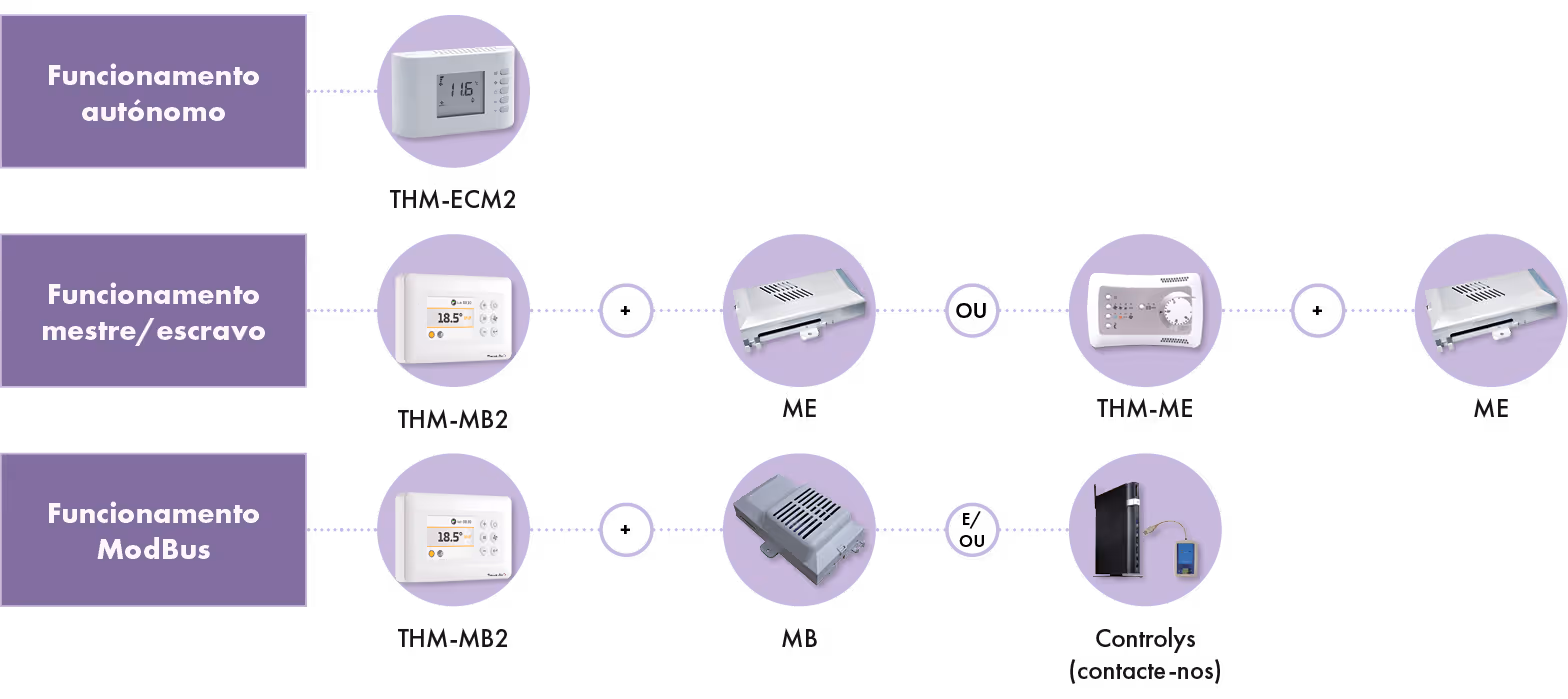

TERMÓSTATOS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61eef99ccccc368152e19f32_04-HegoaHP-ECM-termostatos.png)
PRC
Pleno de admissão em aço galvanizado.
Para modelos não carroçados.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f2736e05f6f703ee53ecc5_prc-HegoaHP3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f273e805f6f7470853ee18_prc-tabela-HegoaHP-ECM.png)
PMC
Pleno de distribuição em aço galvanizado.
Para modelos não carroçados.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f2738e81fa4d533fc2935e_pmc-HegoaHP3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f273f975cb9f565ddab0b7_pmc-tabela-HegoaHP-ECM.png)
BSI
Tabuleiro de condensados.
Posiciona-se sob a bateria.
Tabuleiro
Idêntico para os ventilo-convectores com ligações hidráulicas à esquerda ou à direita.
