GTR 20

grelha de transferência para regulação estática de pressão em blocos operatórios

No items found.
No items found.
Ficha de Produto Versão PDF

Vantagens

Ideal para ajustar uma supressão de sala branca.
Grelha equipada com registo de regulação.
Adaptável a várias configurações de paredes (divisórias, paredes, portas, entre outros).
Face frontal plana, ideal para limpeza diária.
Regulação fácil da abertura do registo através de chave de fendas.

Gama

  • 5 modelos: dimensões nominais 300 x 200, 300 x 300, 400 x 300, 400 x 400 e 600 x 400 mm.
  • Montado em paredes de 45 até 100 mm de espessura: cobre totalmente a área circundante da abertura furada na parede para duas juntas que encaixam uma na outra.
  • Possibilidade de instalação em paredes com espessura superior a 100 mm; no entanto, o interior da abertura não será, então, totalmente coberto pelas juntas.

Designação

Aplicação / Utilização

  • Ideal para o fornecimento de ar de uma antecâmara proveniente de uma sala branca.
  • Individualmente ou como complemento de grelhas de retorno, permite o ajuste da sobrepressão entre uma sala branca e um local adjacente (sobrepressão geralmente > 15-20 Pa).
  • A utilizar no atravessamento de divisórias ou portas, entre a sala protegida e a antecâmara, corredor, zona de armazenamento etc..

Construção / Composição

O conjunto é composto por:

  • 2 grelhas malha quadrada em aço galvanizado 10/10º, pintura branca RAL 9010.
  • 2 juntas em chapa de aço 10/10º lacadas pretas, com 60 mm de profundidade, fixam-se de um lado e do outro da parede.
  • Podem encaixar-se uma na outra, permitindo, assim, ajustarem-se a espessuras de parede que vão de 45 a 100 mm.
  • Uma das juntas contém o sistema de registo regulável.
  • Registo constituído por duas placas equipadas com aberturas retangulares que, ao deslizar uma em relação à outra, permite a passagem progressiva do ar.
  • O fecho e a abertura do registo é comandado através de uma chave de fendas que faz rodar une pequena peça em nylon no mesmo plano que o da grelha.
  • As grelhas e as juntas fixam-se na parede com 4 parafusos fornecidos com uma tampa branca.

Opções

Acondicionamento

  • Vendido à unidade.

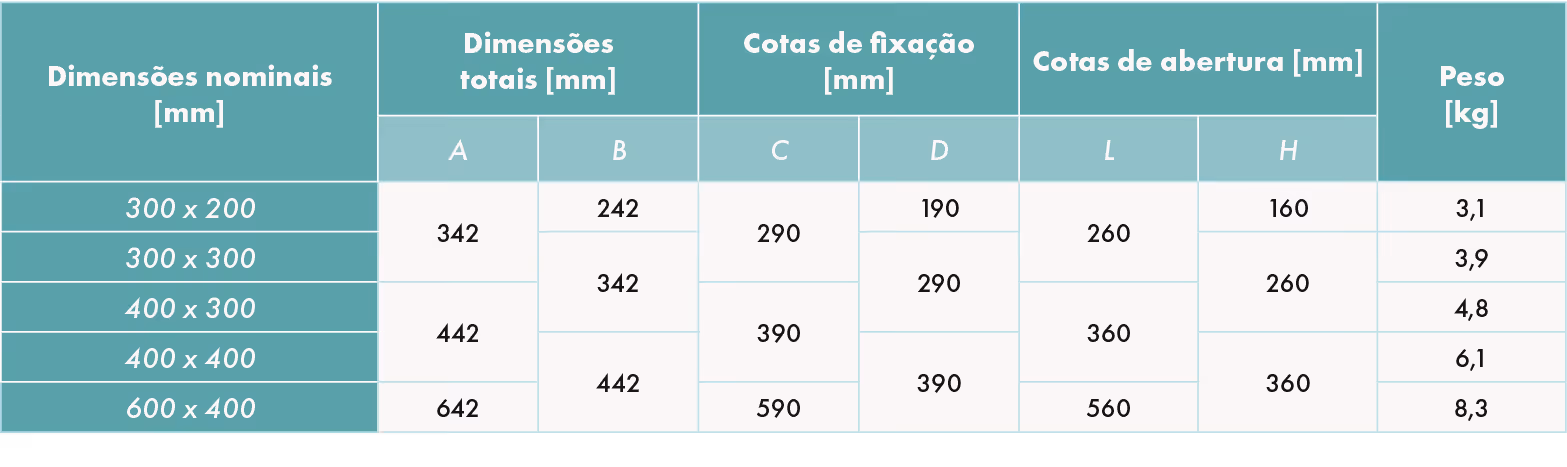

ATRAVANCAMENTOS E PESOS

SELEÇÃO DA GRELHA GTR 20

  • É aconselhado selecionar a grelha ao caudal mais próximo de 75% de abertura. Isto permite ter uma margem de manobra ideal quando não se pode prever a priori o nível de estanquidade da sala.

Os caudais fornecidos na tabela seguinte foram medidos com:

  • Nível sonoro Lw = 35 dB(A) ± 1 db(A).
  • ΔP = 20 Pa à passagem da grelha.
