Vantagens
Robustez.
Estética cuidada.
Gama
- 166 dimensões disponíveis (tarifas).
- Dimensões limite de fabrico: 200 x 200 mm / 2000 x 2000 mm, em conformidade às normas Eurovent.
- Passo entre alhetas: variável em função da altura da grelha.
- Reforço central posterior a partir de L = 1100 mm.
Designação
Aplicação / Utilização
- Grelha exterior antichuva para introdução ou exaustão de ar.
Construção / Composição
- Grelha em alumínio.
- Grelha antipássaro em fio de aço galvanizado.
- Fixação através de parafusos: aro furado para montagem direta
ou com contra-aro. - Acabamento: alumínio anodizado.
Opções
- Outras cores RAL.
- Grelhas de grandes dimensões construídas em várias partes (> 2000 mm).
- Versão GLF: grelha exterior em aço galvanizado. Consulte o ponto Descrição Técnica para mais informações.
Acondicionamento
- Vendido à unidade.

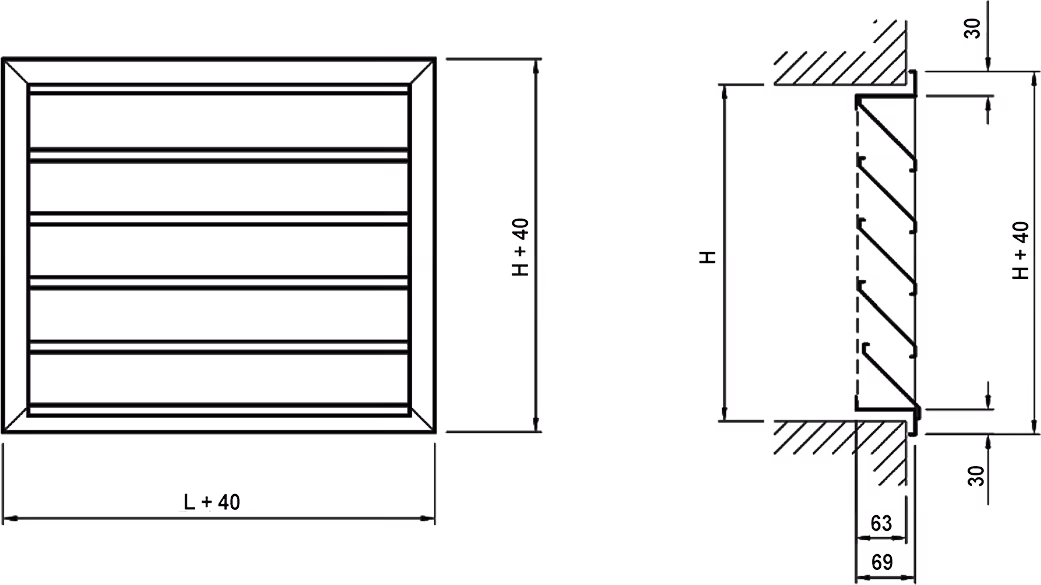

ATRAVANCAMENTOS
A furação para fixação da grelha encontra-se distanciada em 300 mm e a sua posição é simétrica em relação aos eixos da grelha.

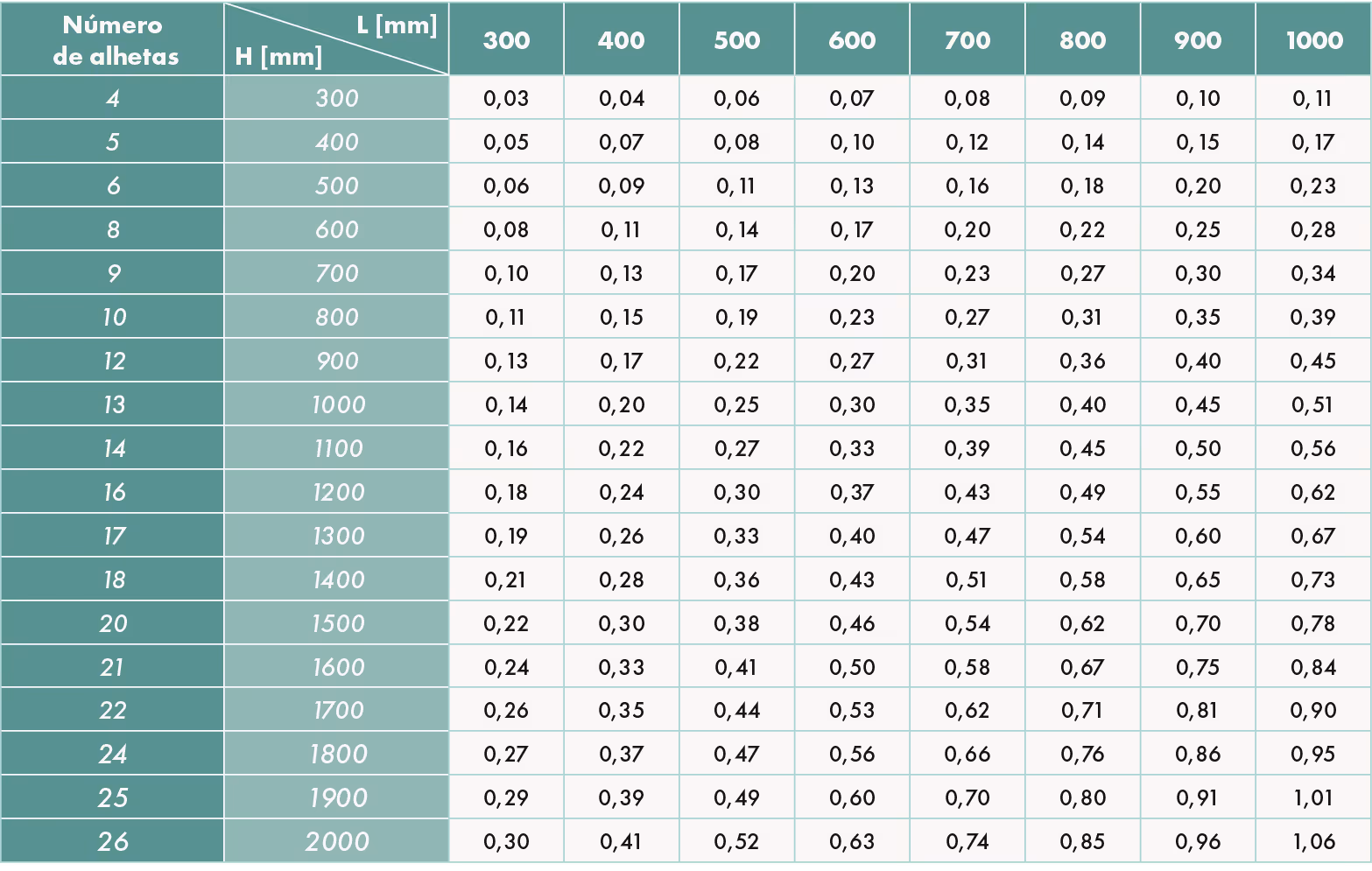

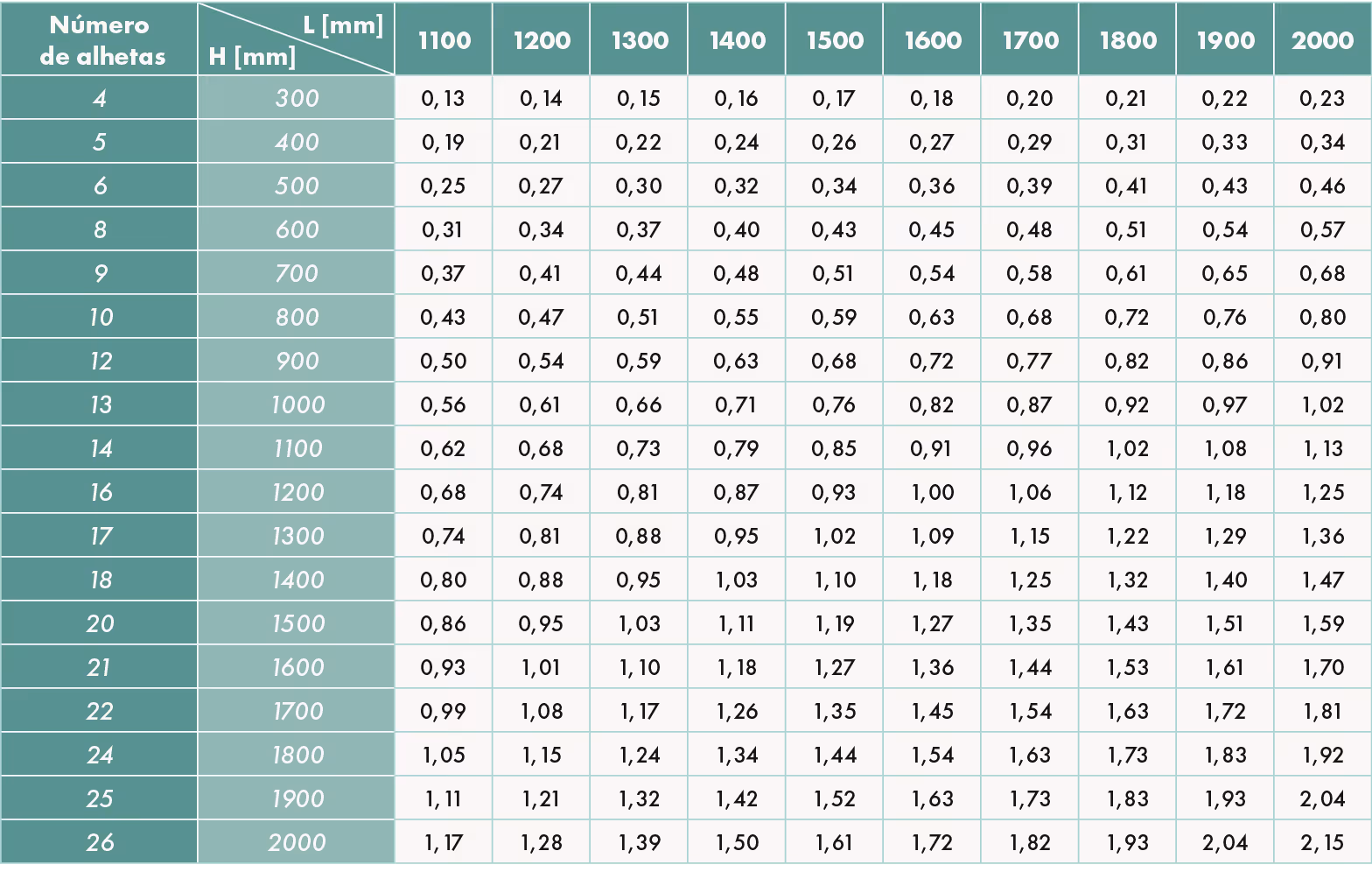

CARACTERÍSTICAS TÉCNICAS
Secção de passagem [m²]: área útil com grelha anti pássaro

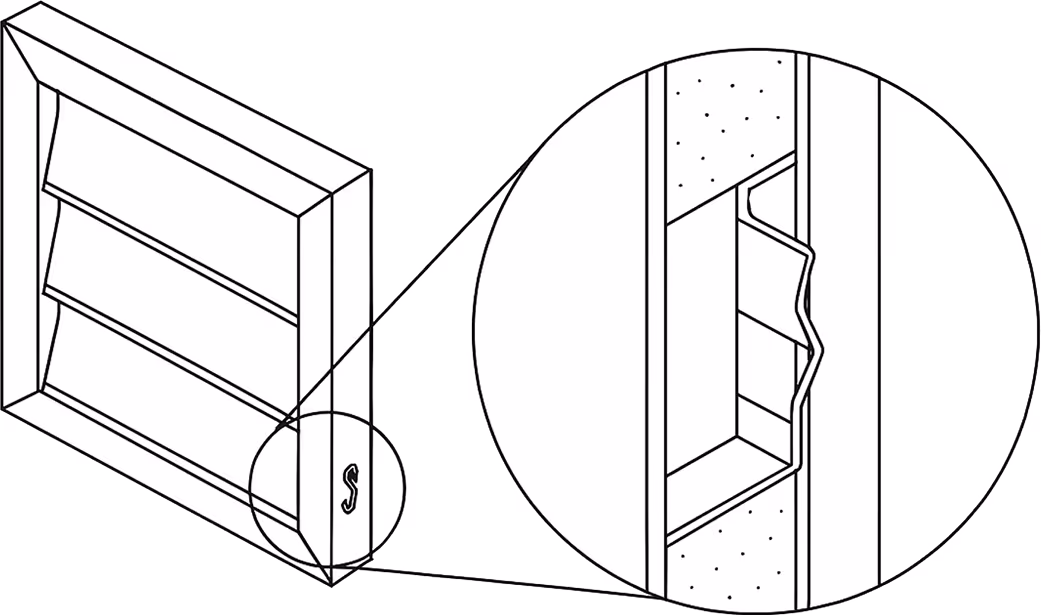

VISTA EM CORTE
- Alhetas anti chuva instaladas com passo variável.
- Grelha anti pássaro em fio de aço galvanizado (12,7 x 12,7 mm).
- Aro com furação 9,8 mm para montagem direta ou com contra-aro GL.
VERSÃO GLF
- Grelha em chapa de aço galvanizado.
- Passo das alhetas: de 50 até 78 mm (variável em função da altura).
- Rede anti pássaro em arame de aço galvanizado.
- Fixação através de parafusos: aro com furação para montagem direta ou com contra-aro.
- Restantes características técnicas semelhantes à grelha GLA.
Opções
- Outras cores RAL.
- Disponível em dimensões maiores que L = 2000 mm, construídas em várias peças (grelhas).
Atravancamentos
- Os atravancamentos da grelha GLF são iguais aos da GLA - consulte o respetivo esquema.

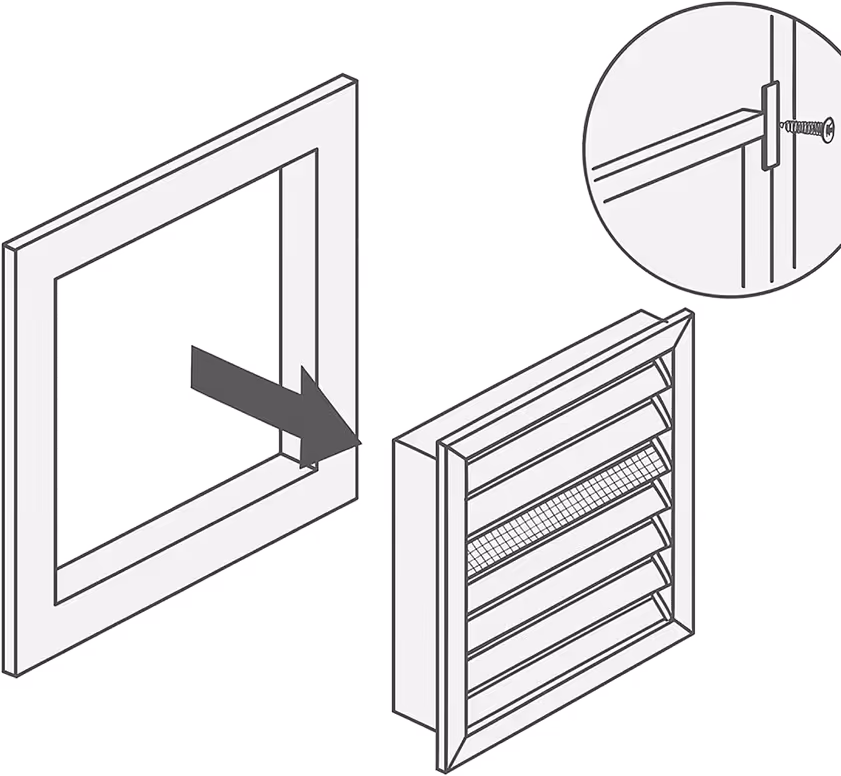

INSTALAÇÃO DA GRELHA GLA
CURVAS DE SELEÇÃO
Velocidade de passagem de 4,2 m/s.
Insuflação: ar do exterior para o interior
Retorno: ar do interior para o exterior
LDT
Registo de caudal.
Combinações possíveis com LDT:
- GLA/GLF + LDT
Dimensões nominais LDT = (dimensões nominais GLF) - 100
- GLA/GLF + PFG + LDT
Dimensões nominais PFG = dimensões nominais GLA/GLF
Dimensões nominais LDT = dimensões nominais GLA/GLF - 100
Consulte AQUI a ficha de produto para mais informações.
SPG
Registo de sobrepressão.
Combinações possíveis com SPG:
- GLA/GLF + SPG
Dimensões nominais SPG = dimensões nominais GLA/GLF - 100
- GLA/GLF + PFG + LDT
Dimensões nominais PFG = dimensões nominais GLA/GLF
Dimensões nominais SPG = dimensões nominais GLA/GLF - 100
Consulte AQUI a ficha de produto para mais informações.
PFG
Porta-filtro para introdução de ar novo.
Dimensões nominais PFG = dimensões nominais GEA, GLF ou GLA.
GL
Contra-aro em aço galvanizado, com 35 mm de espessura.
Parafusos fornecidos.
PFU 08
Pleno de ligação lateral em chapa de aço galvanizado.
Poderá ser isolado ou não isolado.
Consulte-nos para mais informações.
