GAC² 88
grelha de retorno em alumínio de retícula fixa
This is some text inside of a div block.
Vantagens
Indicada para caudais de retorno elevados.
Área útil elevada.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- 20 dimensões disponíveis (tarifas).
- Dimensões limite de fabrico: 100 x 75 mm / 1500 x 1200 mm.
- Caudais indicativos de 100 até 3000 m³/h (tabela de seleção)
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Grelha de retorno de parede para qualquer tipo de aplicação.
CONSTRUÇÃO / COMPOSIÇÃO
- Aro em alumínio anodizado com 25 mm de largura.
- Junta periférica.
- Quadrícula em chapa de aço galvanizado e com passo de 13 mm.
- Acabamento: alumínio anodizado ou pintura a RAL 9003 mate ou RAL 9010.
- Fixação por clips.
OPÇÕES
- Outras cores RAL.
- Fixação através de parafusos.
- Dimensões personalizadas dentro dos limites de fabrico.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS
Fixação por clips
Fixação por parafusos
O esquema de atravancamentos apresentado não considera a montagem da grelha com o contra-aro. Consulte o separador Montagem e Ligação para mais informações.
SELEÇÃO

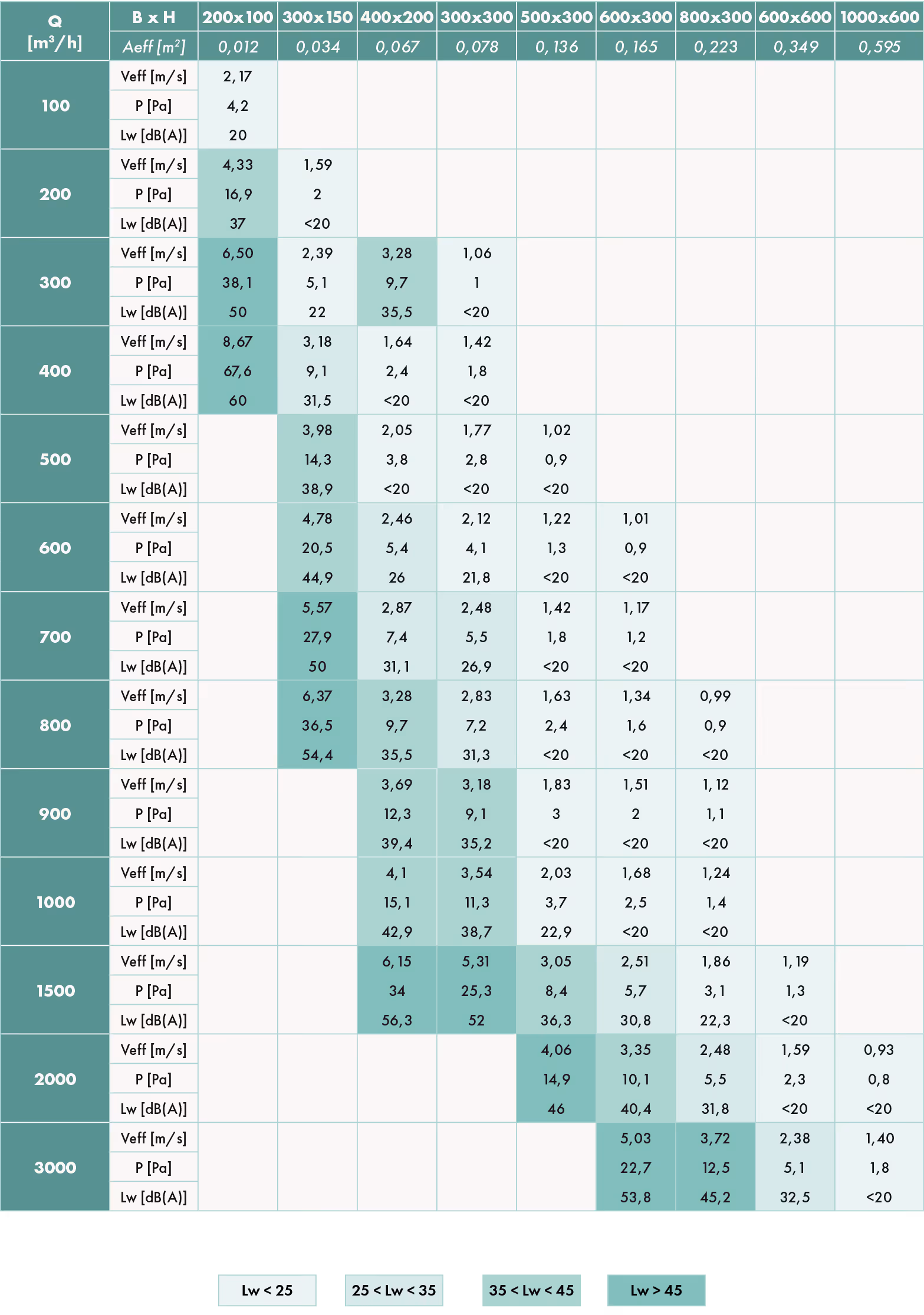

TABELA DE SELEÇÃO PARA GAC2 88
INSTALAÇÃO
MONTAGEM EM PAREDE
- Fixação através de um contra-aro CFU 08.
- O contra-aro é fixado na parede.
- A grelha é fixada no contra-aro através de clips.
MONTAGEM DO REGISTO RFS 08
- O registo é fixado diretamente na grelha.
ACESSÓRIOS
RFS 08
Registo em aço galvanizado com alhetas opostas.
CFU 08
Aro de montagem em aço galvanizado.
PFU 28
Pleno com picagem axial em chapa de aço galvanizado, com ou sem isolamento.
PFU 38
Pleno com picagem lateral em chapa de aço galvanizado, com ou sem isolamento
