EM A

entrada de ar autorregulável para atravessamento de parede

This is some text inside of a div block.

No items found.

This is some text inside of a div block.

Vantagens

Isolamento acústico, cumpre os requisitos de classificação de fachada 30 dB(A).
Montagem para atravessamento de parede (Ø 125 mm).
Possibilidade de fornecimento em kit com silenciador para atravessamento de parede (com um adaptador acústico).

‍

No items found.

DESCRIÇÃO TÉCNICA

GAMA

A gama EM A é composta por 2 modelos:

EM A 22 = 22 m³/h.
EM A 30 = 30 m³/h.

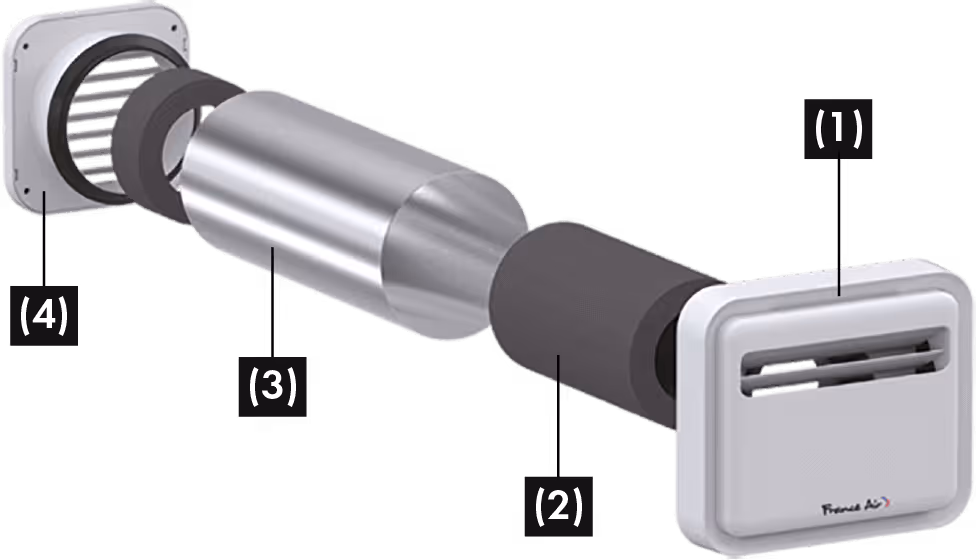

Solução acústica (acessórios a encomendar separadamente):

Entrada de ar EM A + adaptação MMM + adaptação acústica MAC 125 + grelha de fachada GAPM 125 (com espuma).

(1) - Entrada de ar autorregulável: EM A.
(2) - Adaptador acústico MAC 125 comprimento 200mm.
(3) - Adaptador em chapa MMM 100/125 comprimento 300mm.
(4) - Grelha de fachada Ø 125 (com espuma) GAPM 125.

Possibilidade de encomendar o kit completo.

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Entrada de ar autorregulável, instalada no interior das divisões principais para a introdução de ar novo nas habitações com tratamento acústico em VMC de fluxo simples.
A instalação é feita através de uma passagem na parede.

CONSTRUÇÃO / COMPOSIÇÃO

OPÇÕES

ACONDICIONAMENTO

Vendido à unidade.

‍

DIMENSÕES

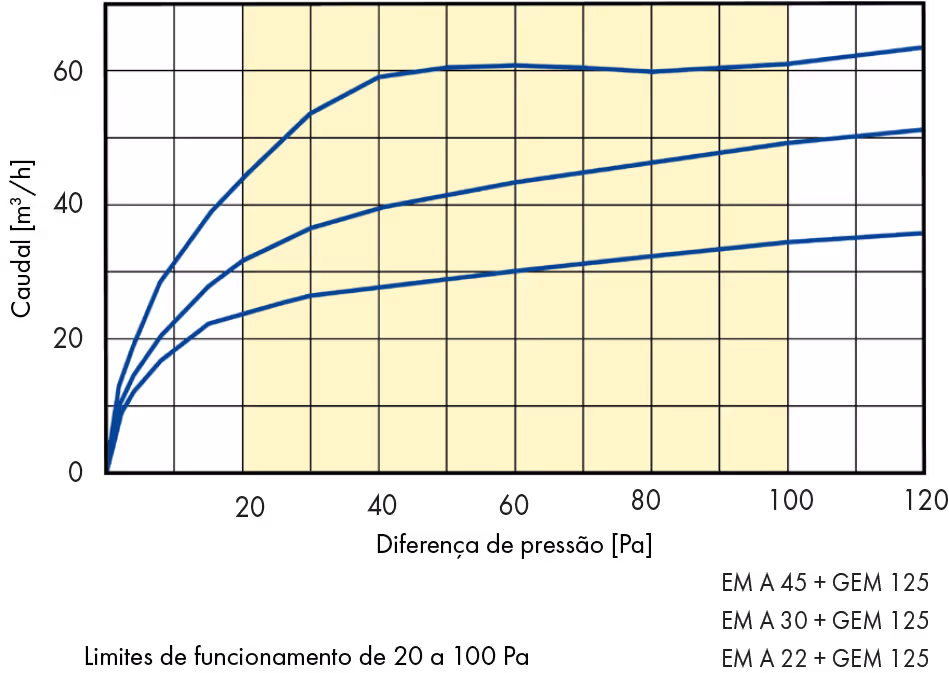

CARACTERÍSTICAS AERÓLICAS

ΔP = 20 Pa

‍

ISOLAMENTO ACÚSTICO

CLASSIFICAÇÃO

De acordo com a norma NF E 51-732 de componentes de ventilação mecânica controlada.

‍

SELEÇÃO

INSTALAÇÃO

ISOLAMENTO EXTERIOR

‍

ISOLAMENTO INTERIOR

‍

Perfurar a parede e vedar o adaptador MMM em chapa de Ø 100 mm (Ø 100 interior máximo, Ø 97 interior mínimo) ou Ø 125 mm (Ø 125 interior máximo, Ø 122 interior mínimo) com uma ligeira inclinação em direção ao exterior.
Na fachada (exterior), após a conclusão das condutas, aparafusar a junta da grelha GAP 100 ou 125 e encaixar a grelha na junta.
A entrada de ar é montada por encaixe na conduta, a fixação e a estanquidade são asseguradas por uma junta.

‍
