Vantagens
VANTAGENS ELVIRA® ECM SR
Caudal de ar ajustável às necessidades reais.
Redução do consumo energético de até 75%.
Grelha com perfil linear para otimização da difusão.
Kit de válvulas montado de origem como opção.
VANTAGENS ELVIRA® ECM COM REGULAÇÃO ME OU MR
Regulação integrada.
Funcionamento em mestre-escravo: Elvira® ECM ME.
Comunicação com GTC via ModBus: Elvira® ECM MB.
Kit de válvulas montado de origem como opção.
Gama
- Potências de arrefecimento sensível de 1,3 até 7,9 kW.
- 3 versões: 2 tubos, 2 tubos + bateria elétrica e 4 tubos.
- Nos modelos de 4 tubos, para as duas versões: os modelos 14 e 44 são mais indicados para aquecimento e os modelos 26, 36 e 56 para arrefecimento.
Regulação:
- Sem regulação: Elvira® ECM SR.
- Funcionamento em mestre-escravo: Elvira® ECM ME.
- Comunicação com GTC via ModBus: Elvira® ECM MB.
Designação
Aplicação / Utilização
Construção / Composição
Caixa:
- Chassis em chapa de aço galvanizado com isolamento térmico no interior (polietileno expandido com células fechadas com 10 mm de espessura) e uma barreira anti condensação nos painéis exteriores.
- Picagem ar novo possível com acessórios.
Bateria a água gelada:
- Tubos em cobre.
- Alhetas em alumínio cravadas mecanicamente.
- Tabuleiro de condensados em ABS termo-moldado em poliestireno expandido de alta densidade, passagens de ar pré-moldadas para otimizar a circulação.
- Classificação de resistência ao fogo B1 em conformidade com as normas DIN 4102.
- Tabuleiro de condensados auxiliar para a válvula de regulação.
Ventilador:
- Ventilador centrífugo à reação, equilibrado estática e dinamicamente Transmissão direta por motor multivelocidades.
Bomba de extração de condensados:
- Altura de elevação: 0,65 m.
- Comandada por um sistema com flutuador com alarme de segurança.
Grelha de insuflação/retorno Déco:
- Grelha em aço RAL 9003 com 30% de brilho.
- Difusão do tipo linear, de 4 direções.
- Retorno em chapa perfurada equipada com dobradiça para proporcionar um acesso facilitado ao filtro.
- Filtro de retorno G2 (como acessório).
Bateria elétrica:
- Formada por uma serpentina elétrica com alhetas, equipada com 2 termóstatos de segurança (automático a 45° C e manual a 80° C).
- De 1,5 até 3 kW.
Opções
Acondicionamento
- Vendido à unidade.

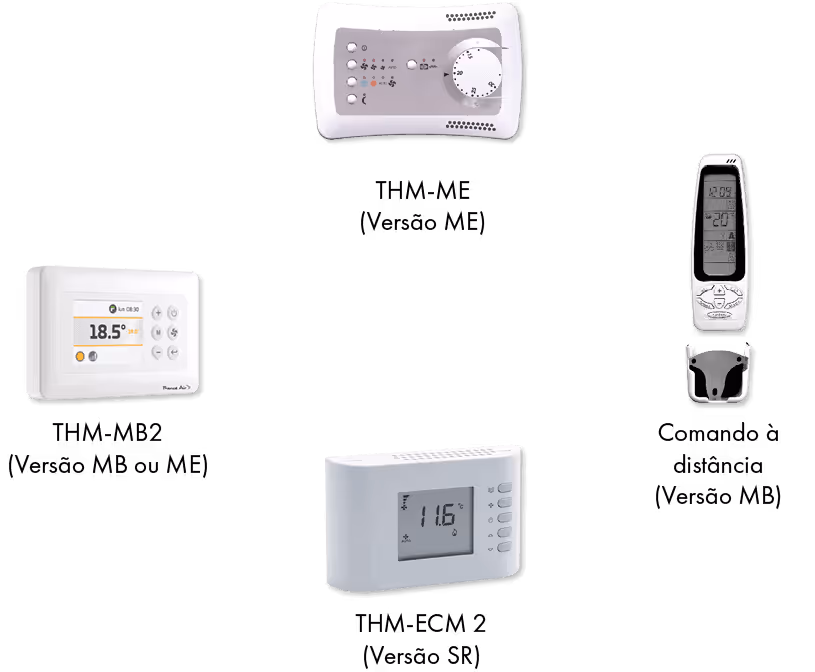

REGULAÇÃO
Funções:
- 4 modos de funcionamento (ventilação / arrefecimento / aquecimento / automático).
- Programação da temperatura pretendida.
- Programação da velocidade do ventilador.
- On/Off por contacto auxiliar (relógio, contacto de janela, etc.).
- Programação diária (On/Off).
- Controlo da válvula de água em TOR.
- Comutação verão/inverno manual.
- Possibilidade em 4 tubos de uma comutação verão/inverno automática com zona neutra de 2° C.
- Possibilidade em 2 tubos de uma comutação verão/inverno automática com uma sonda T2 (como acessório).
- Funcionamento mestre/escravo de até 20 unidades
(10 unidades para a versão ME). - Comunicação com a GTC via ModBus RS 485 (apenas a versão MB).
Opções:
CARACTERÍSTICAS TÉCNICAS
Instalação 2 tubos
Os dados indicados referem-se às condições de funcionamento seguintes
(condições Eurovent):
Instalação 4 tubos
Os dados indicados referem-se às condições de funcionamento seguintes
(condições Eurovent):
LIMITES DE FUNCIONAMENTO
ATRAVANCAMENTOS E PESOS
Os esquemas de atravancamentos são semelhantes aos da Elvira® Déco: clique AQUI para aceder.
BATERIA ELÉTRICA PARA ELVIRA® ECM
- Montada de origem.
- Termóstatos de segurança incluídos (automático a 45º C e manual a 80º C).
REGULAÇÃO

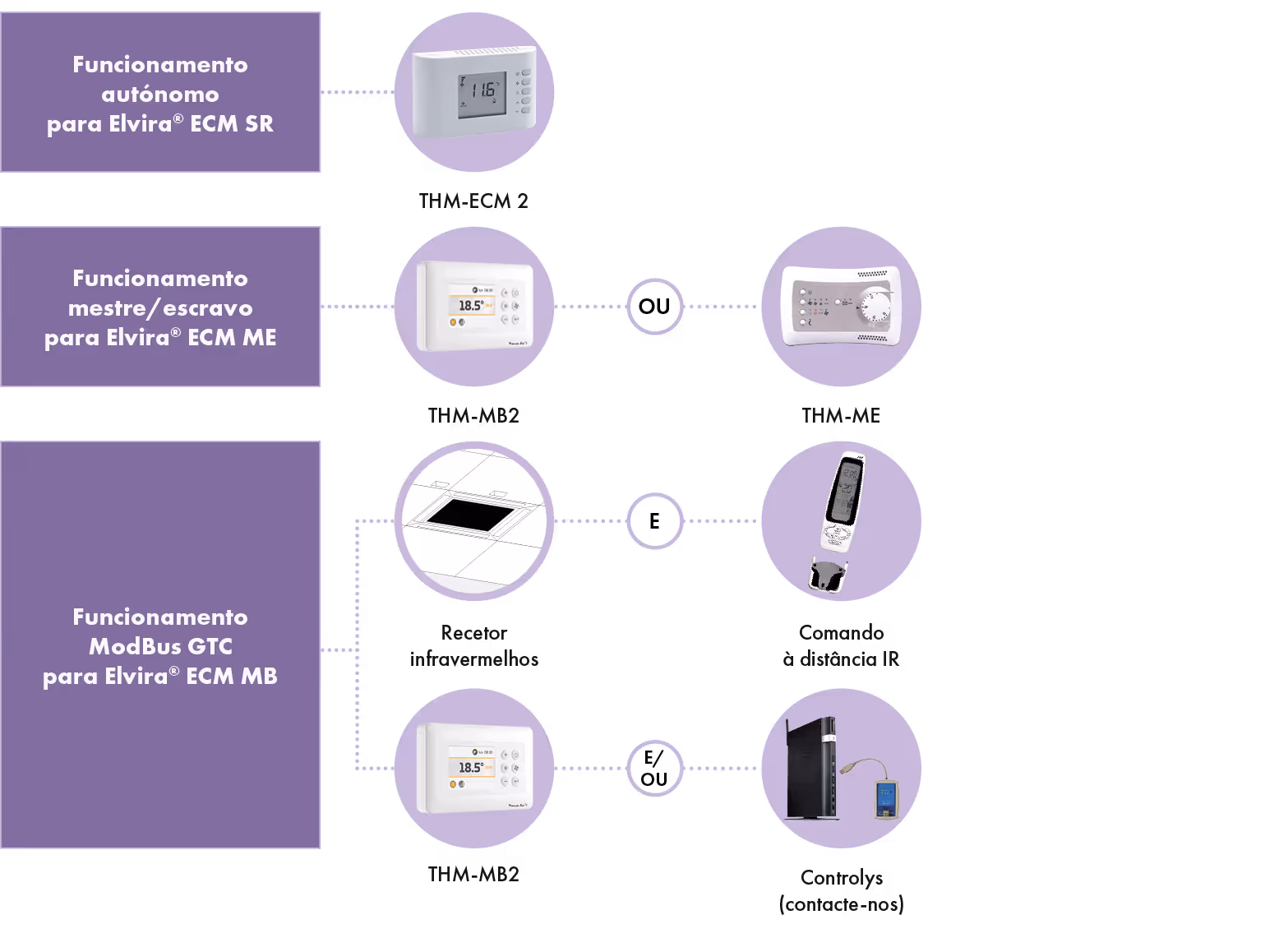

Termóstatos
Uma gama alargada de termóstatos adaptada a qualquer tipo de condição:
- 2 e 4 tubos ou 2 tubos + bateria elétrica.
- Comando da ventilação manual/automático.
- Para mais informações consulte a gama completa termóstatos aqui.
Ligação e diâmetro das válvulas
Kit Válvula
O kit válvula (montada de origem ou não montada) é composto por:
- Uma válvula 2V ou 3V + by-pass;
- Um motor TOR (230 V);
- Um tubo em cobre para a ligação entre a cassete e a válvula.
Picagem de ar novo
Modelo standard: retangular 110 / 55 mm.
Opção: adaptação para condutas circulares.
Sonda change over T2
2 tubos.
