Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Estética cuidada.
Integração arquitetónica.
Chapa perfurada.
Velocidades reduzidas.
Defletores do jato de ar integrados.
Pleno de baixo perfil.
Gama
- 7 dimensões disponíveis (tarifas).
- Dimensões limite de fabrico: Ø 160 mm / Ø 315 mm (diâmetro de ligação) e 300 x 300 mm / 600 x 600 mm.
- Caudais indicativos de 100 até 1200 ou 2000 m³/h (com ou sem defletores internos - tabelas de seleção).
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/62a1c40d1e97d5730e7916fd_DFU-36-designacao.png)
Aplicação / Utilização
- Aplicações arquitetónicas no teto.
- Locais com pé direito médio que necessitem de uma otimização dos níveis de conforto.
Construção / Composição
Placa:
- Em aço galvanizado, acabamento com pintura epóxi a branco RAL 9010.
Aro:
- Em alumínio, acabamento com pintura a branco RAL 9010.
Pleno:
- Pleno com ligação axial, em aço galvanizado, fixação direta ao teto através de suportes.
Defletores:
- 4 defletores reguláveis - placas de chapa perfurada orientáveis em obra e presas por clips (consulte o tópico Defletores internos no separador Descrição Técnica).
Opções
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a51f59d4eb45fd9f4d1c71_RAL.png)
- Outras cores RAL.
- Pleno com ligação lateral.
- Orientações diferentes do jato de ar (defletores).
- Dimensões personalizadas dentro dos limites de fabrico.
- DFP 36: difusor sem aro para integração em painéis de teto falso de 595 x 595 mm.
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS
Para as 2 versões DFU 36: sem (-0) ou com defletores (-1)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a5207986aee5bf10136221_DFU-36-37-atravancamentos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a51fcfff9085b3073a3780_DFU-36-37-atravancamentos-2.png)

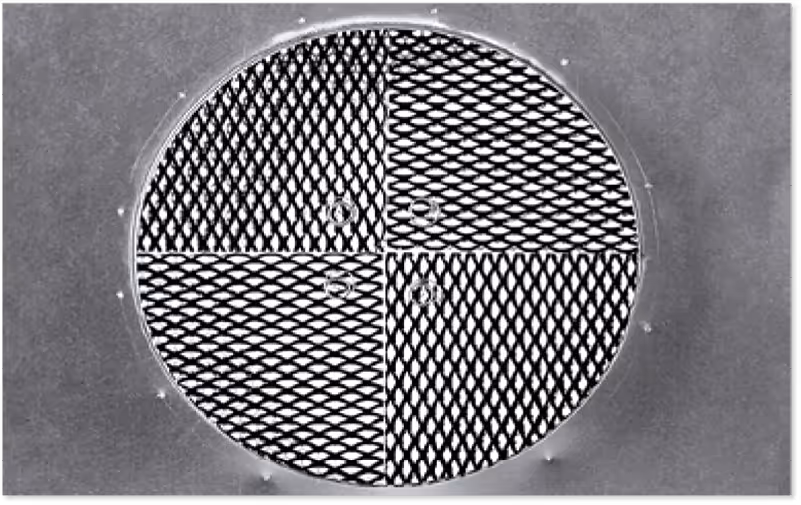

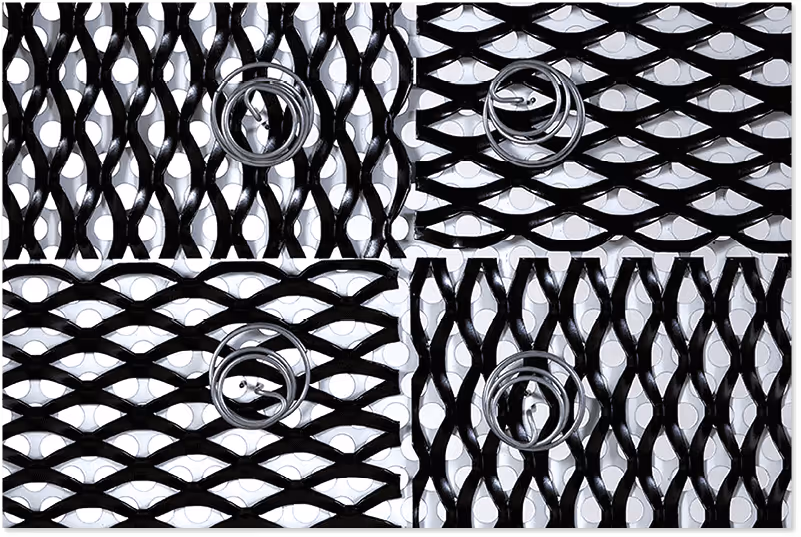

DEFLETORES INTERNOS
Orientações possíveis:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a51f9cbc97912b1a07eb13_DFU-36-37-defletores-internos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a51fb086aee5432f1352ce_DFU-36-37-defletores-internos-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a51fbf4a9969a32c7570a3_DFU-36-37-defletores-internos-3.png)

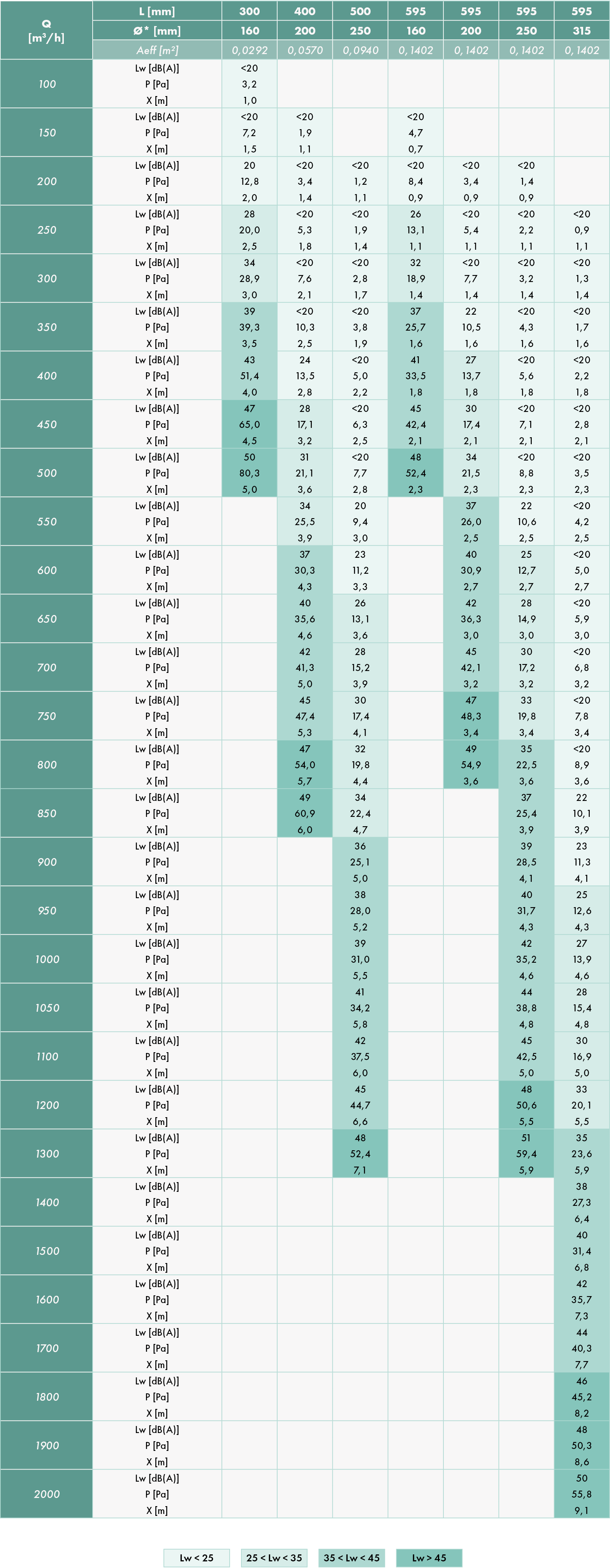

TABELA DE SELEÇÃO PARA DFU 36 SEM DEFLETORES
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a52109c834372f47591f3d_DFU-36-37-selecao-sem-defletores.png)

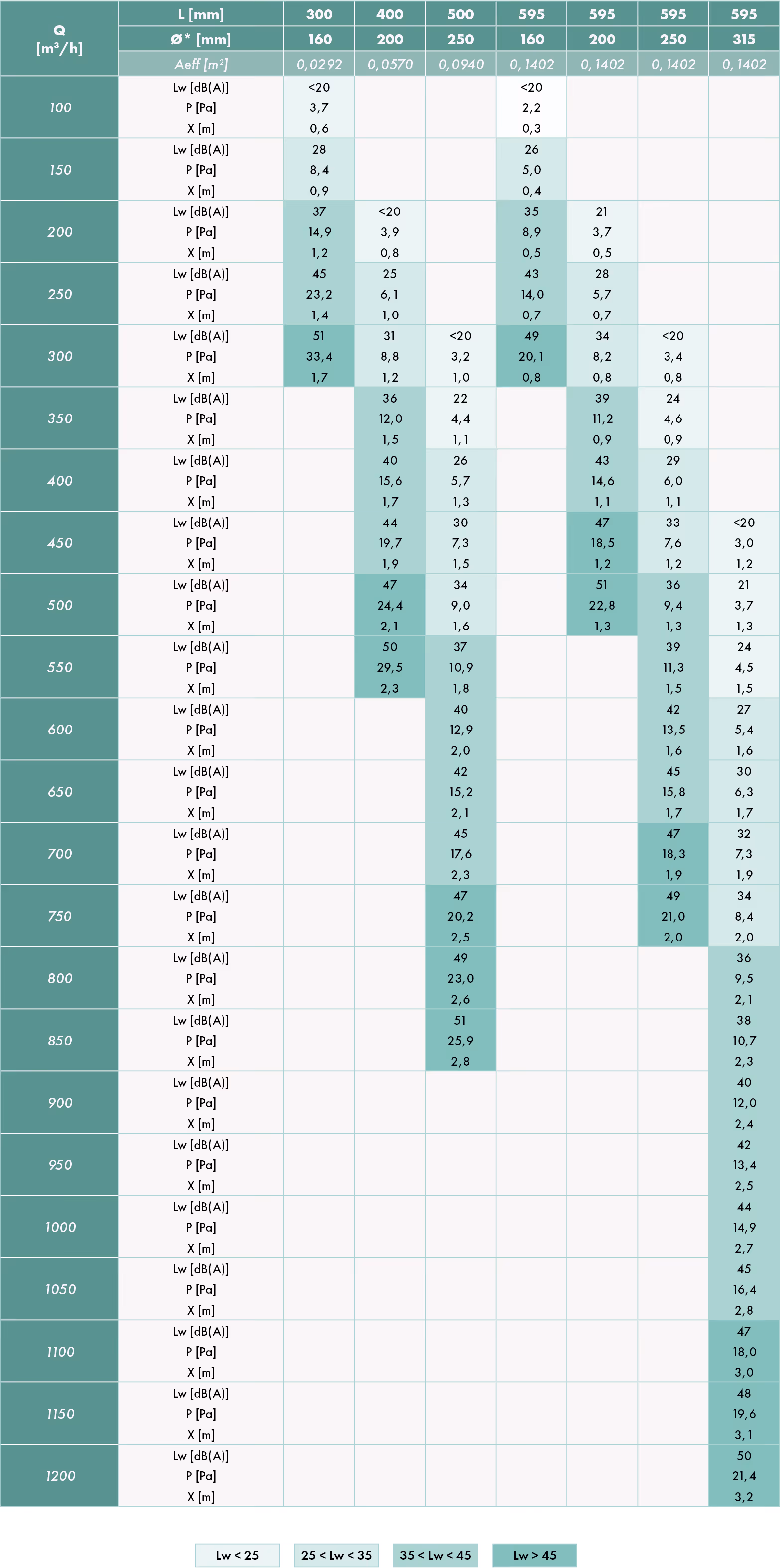

TABELA DE SELEÇÃO PARA DFU 36 COM DEFLETORES
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a5211c972b03064fb1f2a4_DFU-36-37-selecao-com-defletores.png)
