Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Estética cuidada.
Insuflação em 4 direções ou omnidirecional.
Ligação rápida.
Placa decorativa ajustável.
Gama
- 4 dimensões disponíveis para ambos modelos (tarifas).
- Dimensões limite de fabrico: 400 x 400 mm e 600 x 600 mm, diâmetros de ligação Ø 160 mm / Ø 315 mm para Design’Air Q; Ø 250 mm / Ø 550 mm para Design’Air C.
- Para ambas versões: pleno montado, com ou sem isolamento.
- Caudais indicativos de 100 até 900 m³/h (tabela de seleção).

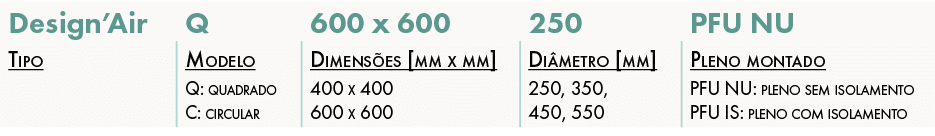

Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a5150aafe19fe548967135_DesignAir-QC-designacao.png)
Aplicação / Utilização
- Insuflação ou extração de ar em edifícios do setor terciário, tais como escritórios, lojas, hotéis, agências bancárias, entre outros.
- Montagem assente nos T do teto falso.
Construção / Composição
- Difusor e placa em aço pintado a branco RAL 9003 mate.
- Placa fixada por 3 ímanes e suspensa por um cordão de segurança.
- Registo da regulação integrado na picagem.
- Pleno em chapa de aço galvanizado, placa perfurada de distribuição integrada; o difusor terá que ser montado, obrigatoriamente, no pleno.

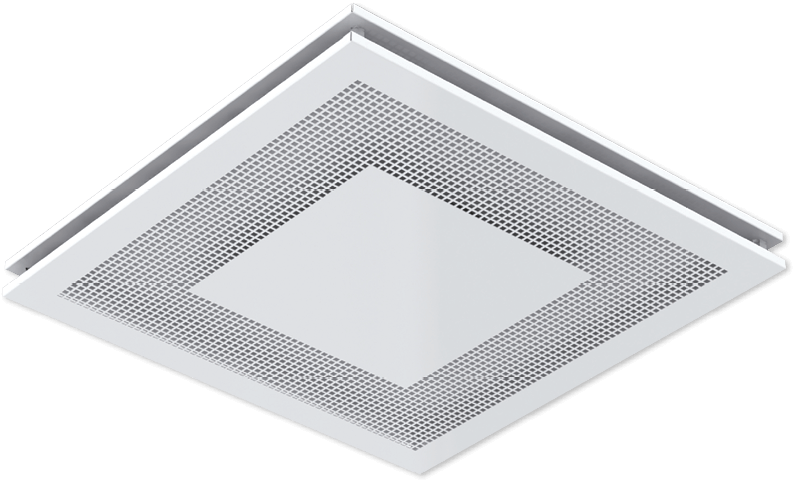

Opções
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a512c5a926593b61c08874_RAL.png)
- Outras cores RAL.
- Outros acabamentos da placa decorativa.
- Modelo Q: diâmetro de ligação 125 mm disponível sob pedido.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a5154c857ef17ec35c8c38_DesignAir-QC-opcoes.png)
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS
Design’Air Q
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a515820eb15c3ae7ede07c_DesignAir-QC-atravancamentos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a5158e7f8f8068d852bef0_DesignAir-QC-atravancamentos-2.png)

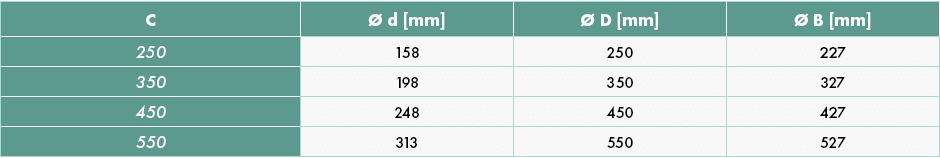

Design’Air C
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a515bf9619b9e3596b439c_DesignAir-QC-atravancamentos-3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a515d562d6f1f979a92b5f_DesignAir-QC-atravancamentos-4.png)

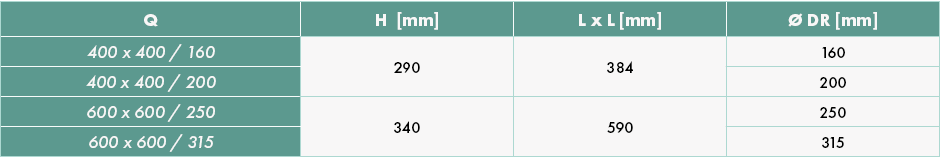

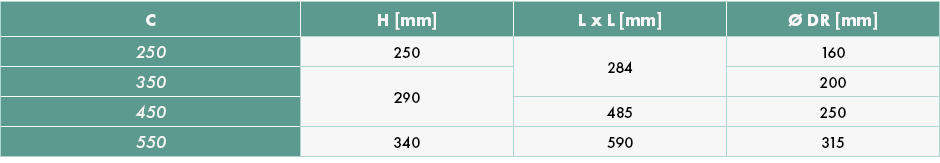

Pleno
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a515dd86b39109eb96f47a_DesignAir-QC-atravancamentos-5.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a515ea6378fc1c498bb5dc_DesignAir-QC-atravancamentos-6.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a515f9af92a636c8ba3d7e_DesignAir-QC-atravancamentos-7.png)

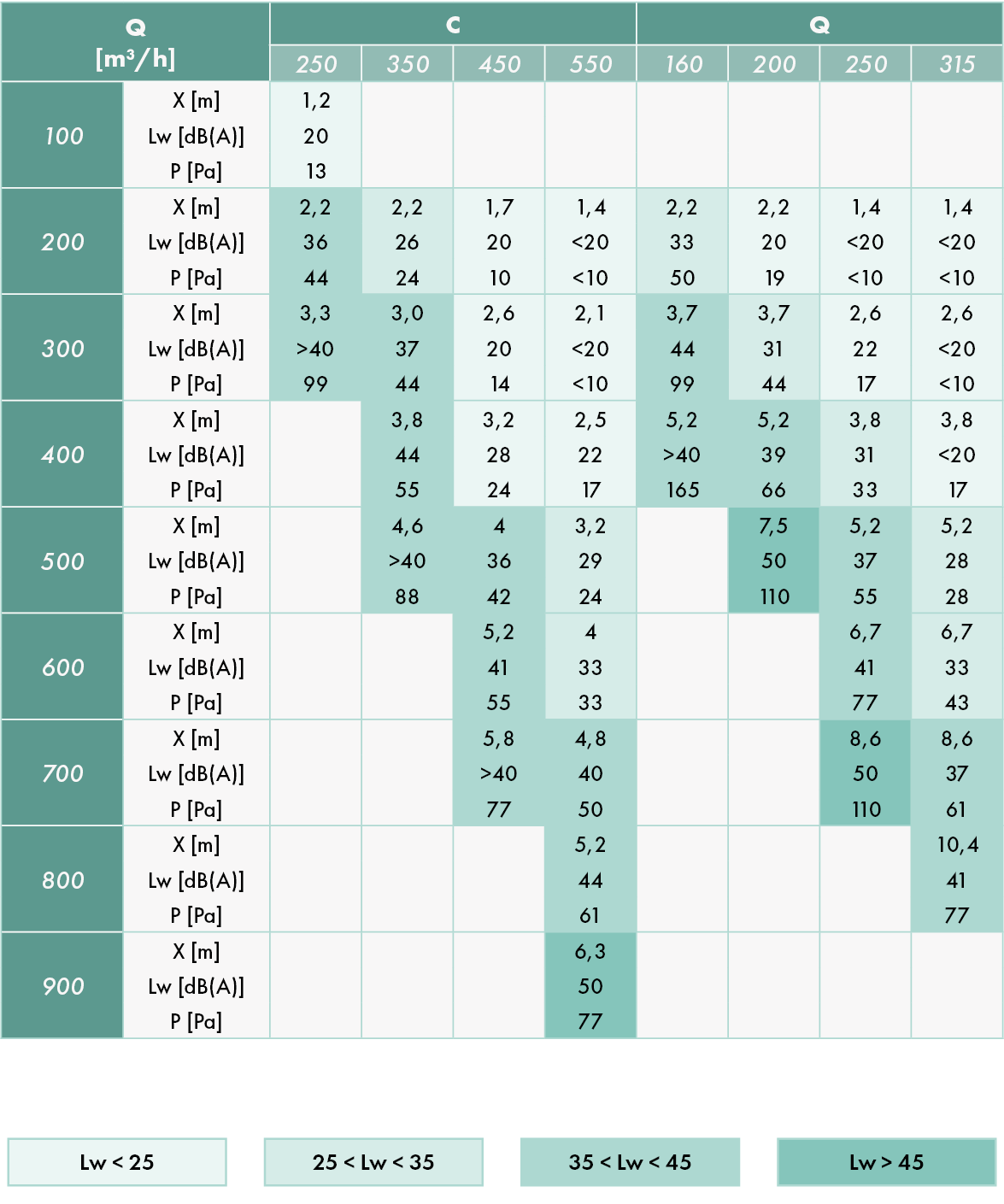

TABELA DE SELEÇÃO PARA DIFUSORES DESIGN’AIR
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a5162ed4eb4595104cb01e_DesignAir-QC-selecao.png)
