Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Sistema de difusão de ar de baixa velocidade:
- Conforto na difusão (velocidades de ar reduzidas);
- Qualidade do ar de nível superior;
- Redução dos custos de exploração.
Registo para controlo de caudal.
Gama

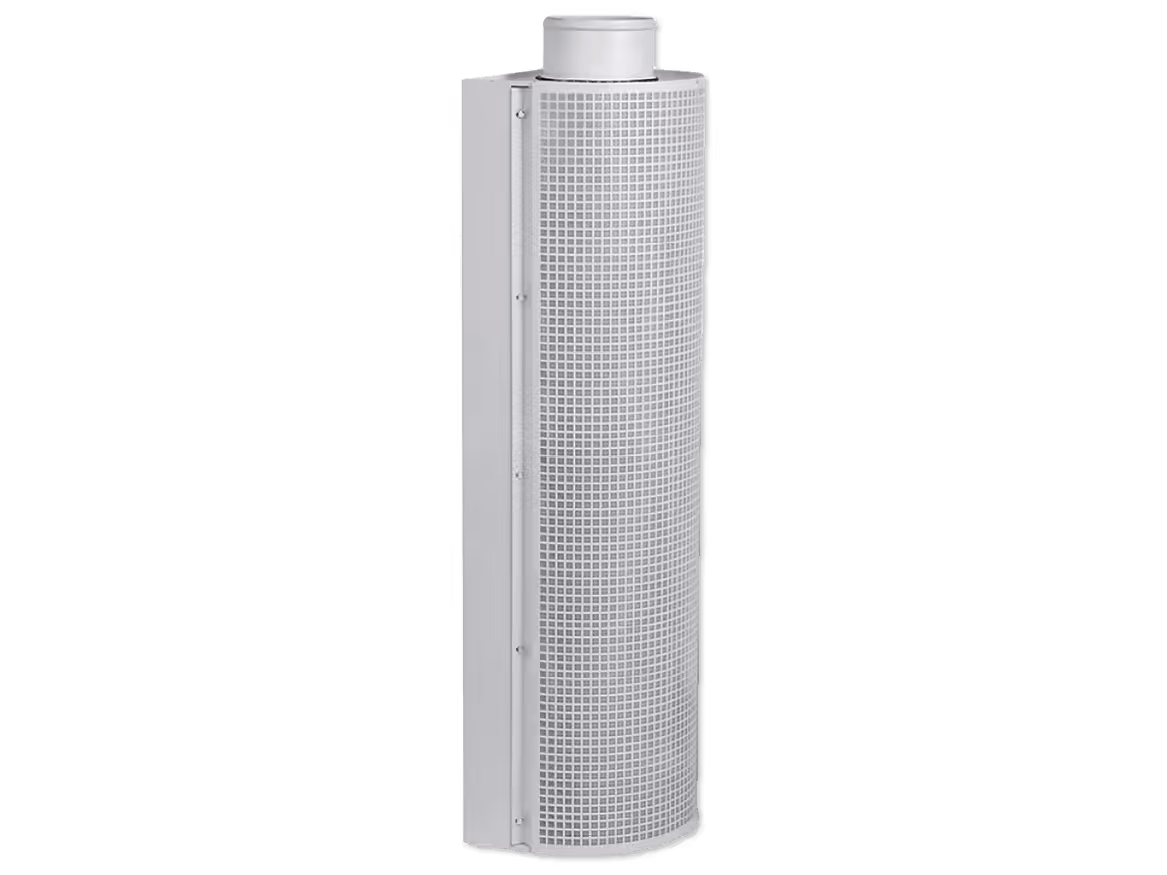

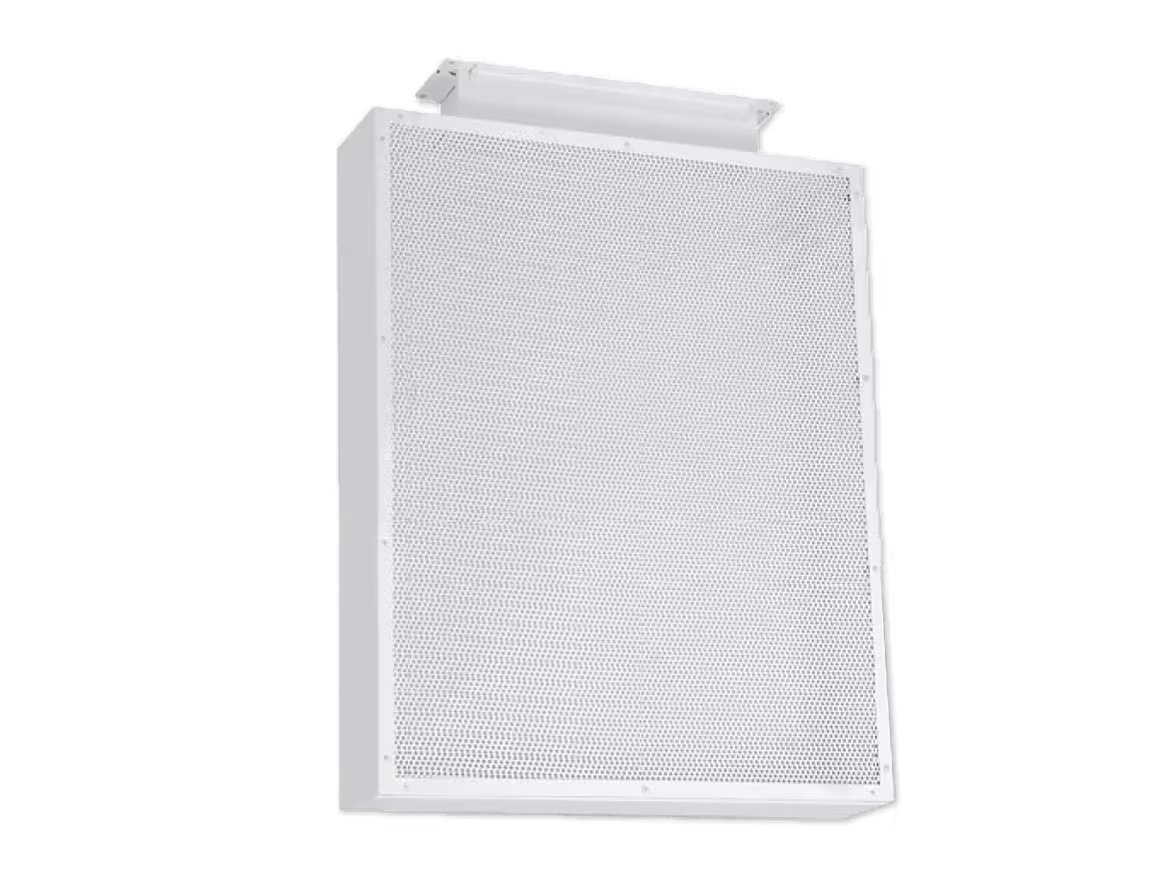

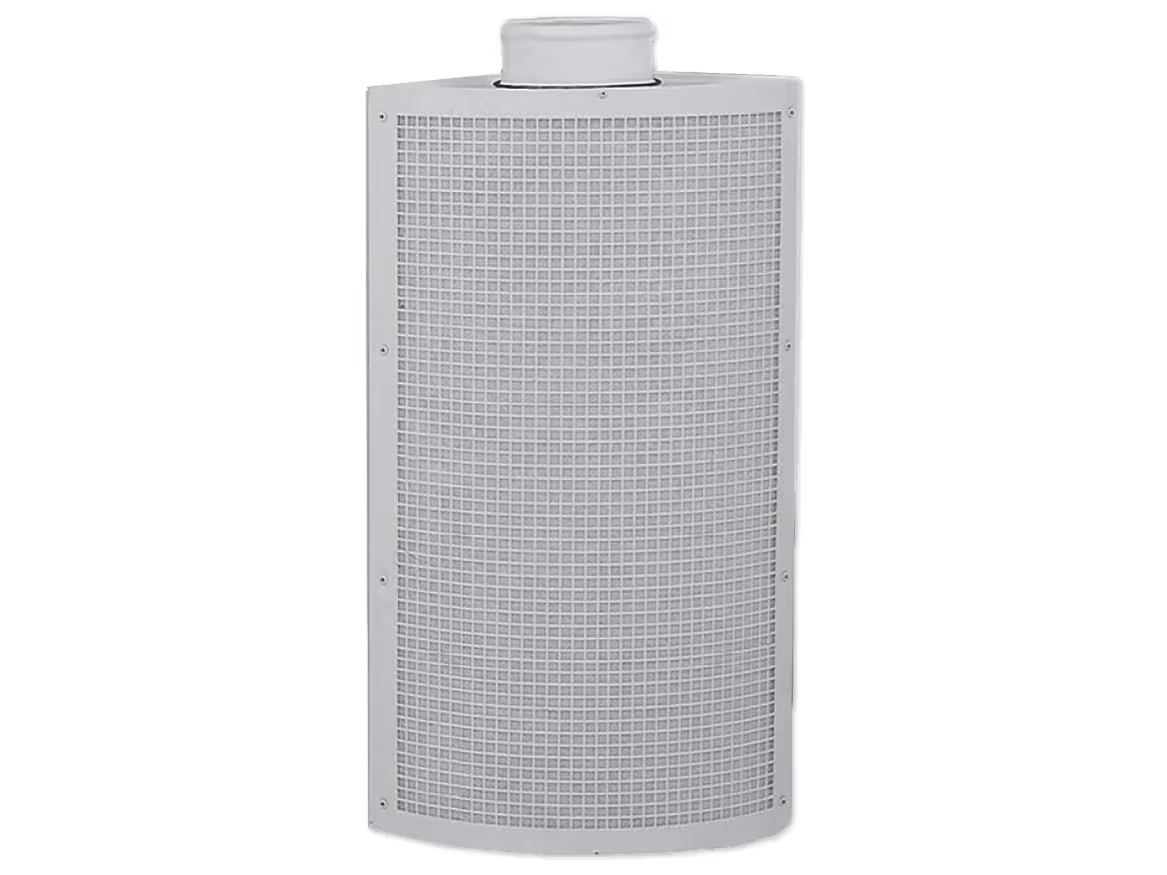

- 4 modelos disponíveis: difusor circular (DCP), semicircular (DHC), quarto de círculo (DVC) e de parede com 1 direção (DRI).
- Dimensões limite de fabrico: 750 mm / 2500 mm (altura).
- Caudais indicativos de 550 até 4000 m³/h (tabelas de seleção).
Designação
Aplicação / Utilização
- Arrefecimento e purificação do ar em edifícios do setor terciário: salas de conferências, teatros, restaurantes, entre outros.
- Arrefecimento e purificação do ar em edifícios industriais com cargas térmicas internas elevadas.
Construção / Composição
- Difusor em chapa de aço galvanizado e perfis em alumínio.
- Acabamento: pintado a branco RAL 9010.
- Toma de pressão integrada.
Opções
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a6400e5fad045e332a2fa8_RAL.png)
- Outras cores RAL.
- Dimensões específicas.
- Filtro incorporado.
- Registo para controlo de caudal.
Acondicionamento
- Vendido à unidade.
PRINCÍPIO DE FUNCIONAMENTO
- O sistema de difusão de baixa velocidade assenta no seguinte princípio: o ar quente, mais leve que o ar frio (ou ambiente) tende a subrir. O ar frio (ou arrefecido) será insuflado ao nível do chão, na zona de ocupação.
- Quando em contacto com fontes de calor (pessoas, máquinas, etc.) vai aquecer e sobe.
- A difusão do ar é realizada diretamente na zona a tratar:
- A velocidade reduzida (0,2 a 0,4 m/s).
- A uma temperatura ligeiramente inferior à da zona de ocupação.
LIMITES DE UTILIZAÇÃO
- Instalação no chão.
- Diferença entre a temperatura ambiente e a de insuflação: 3 a 4° C.
- Este equipamento não funciona em modo aquecimento.
ATRAVANCAMENTOS

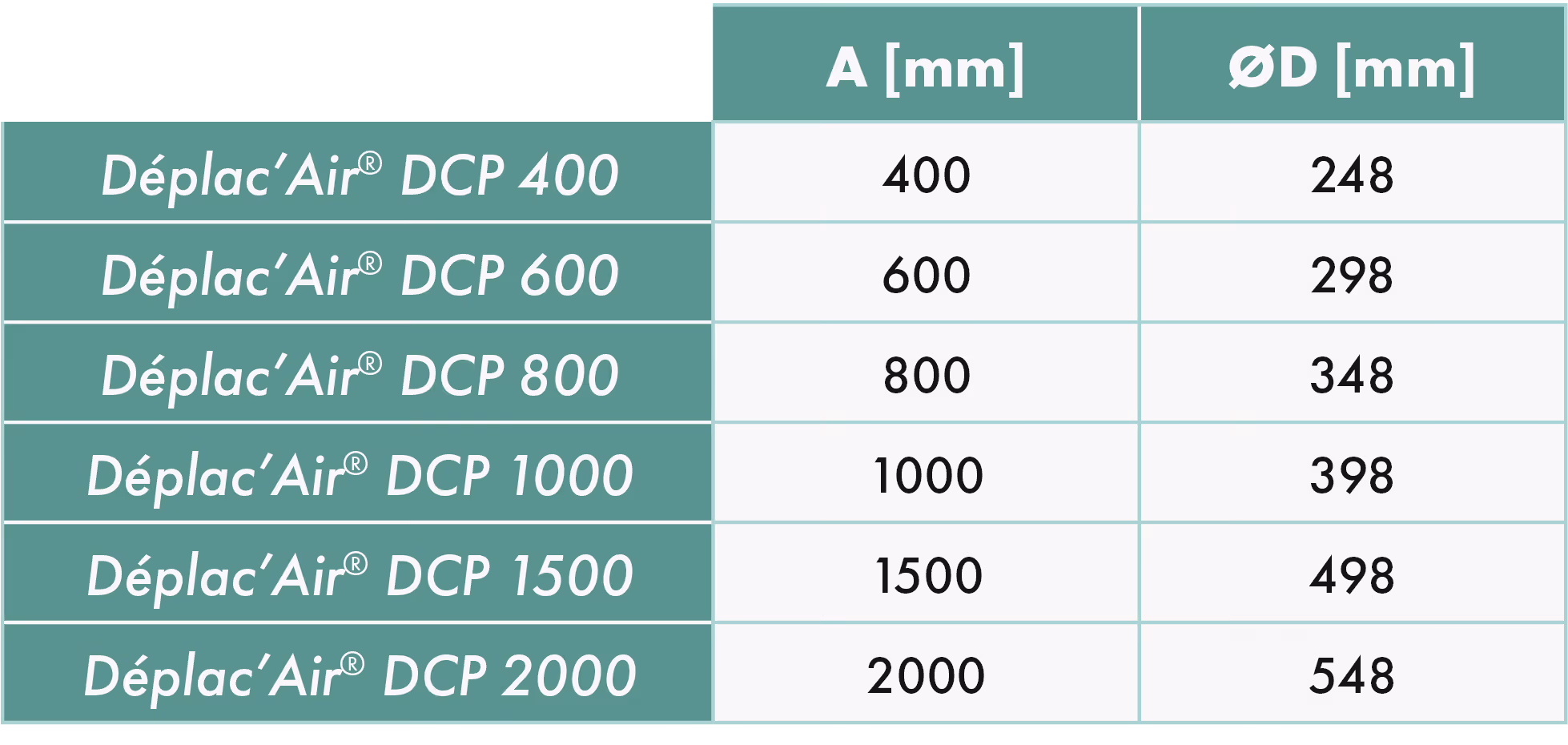

Déplac’Air® DCP
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a6423ed94725704809566b_DeplacAir-DCP-atravancamentos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a642445209b3be7cbeea78_DeplacAir-DCP-atravancamentos-2.png)

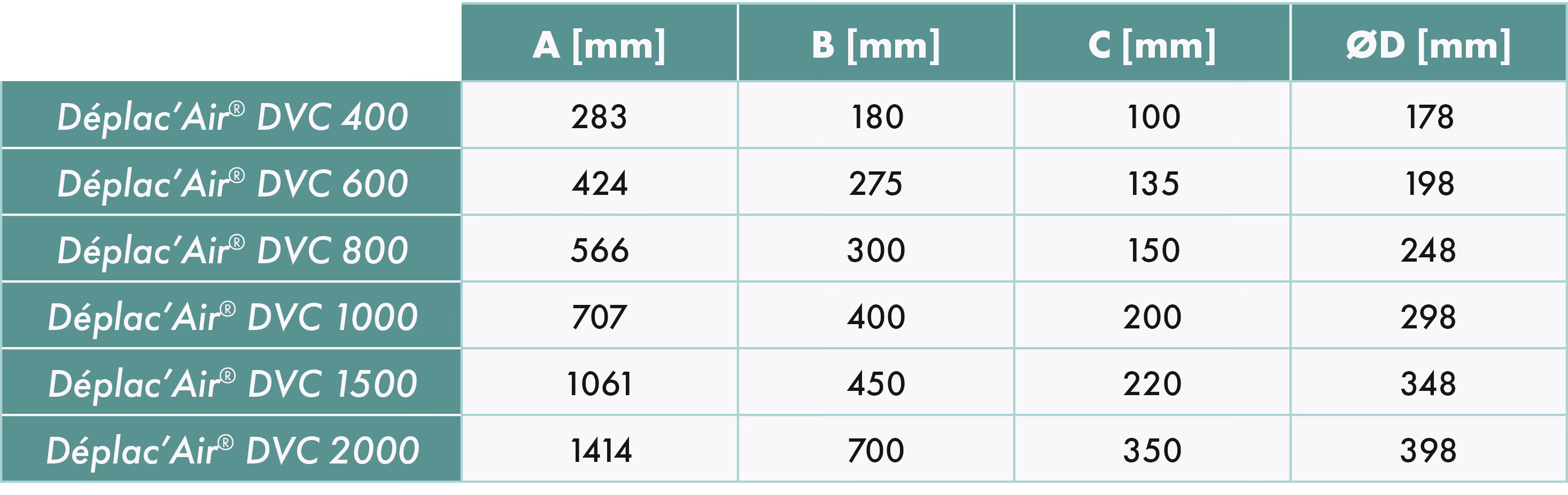

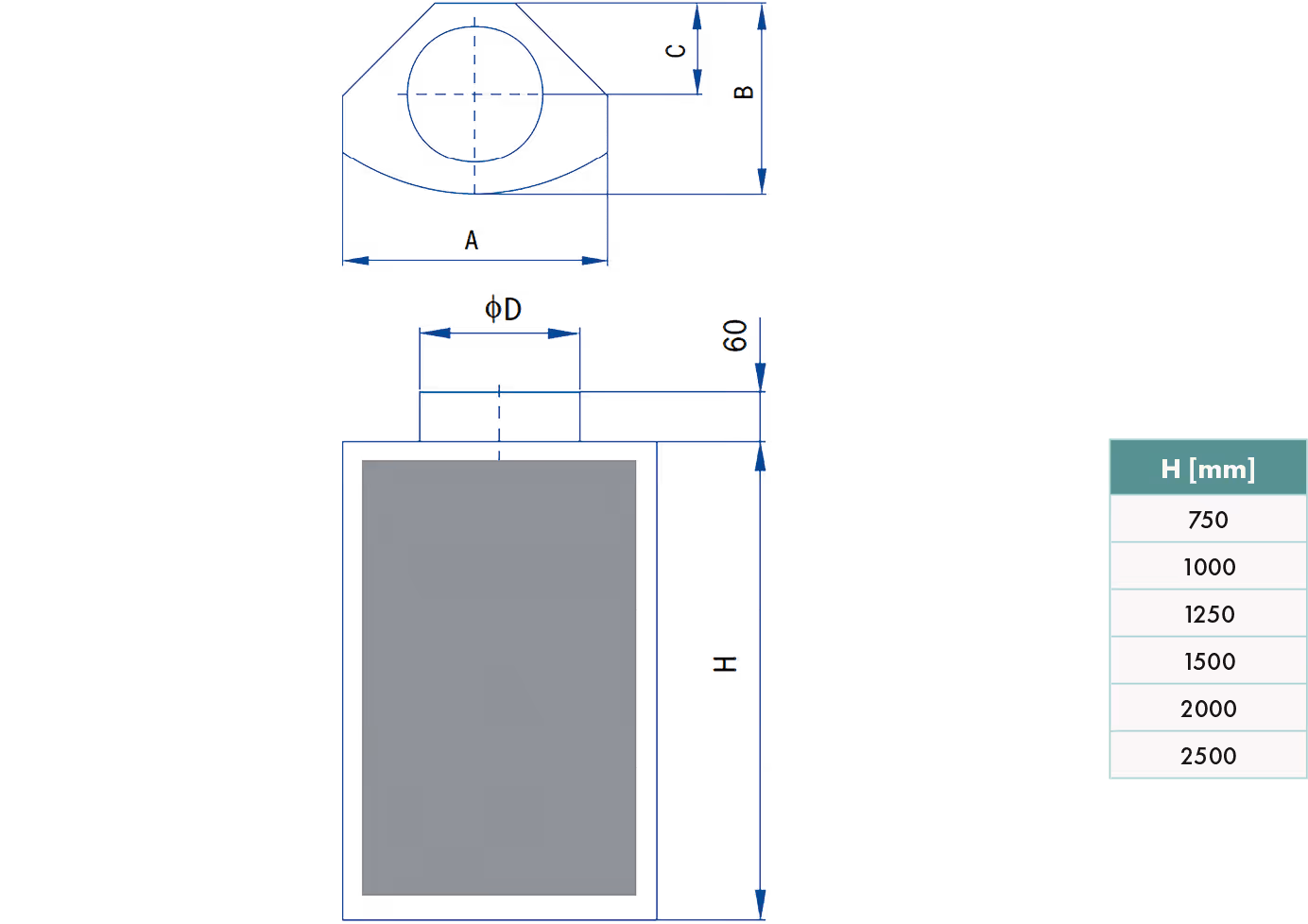

Déplac’Air® DVC
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a6424e89b1ef5d08354183_DeplacAir-DVC-atravancamentos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a64257b14de059f8c202b3_DeplacAir-DVC-atravancamentos-2.png)

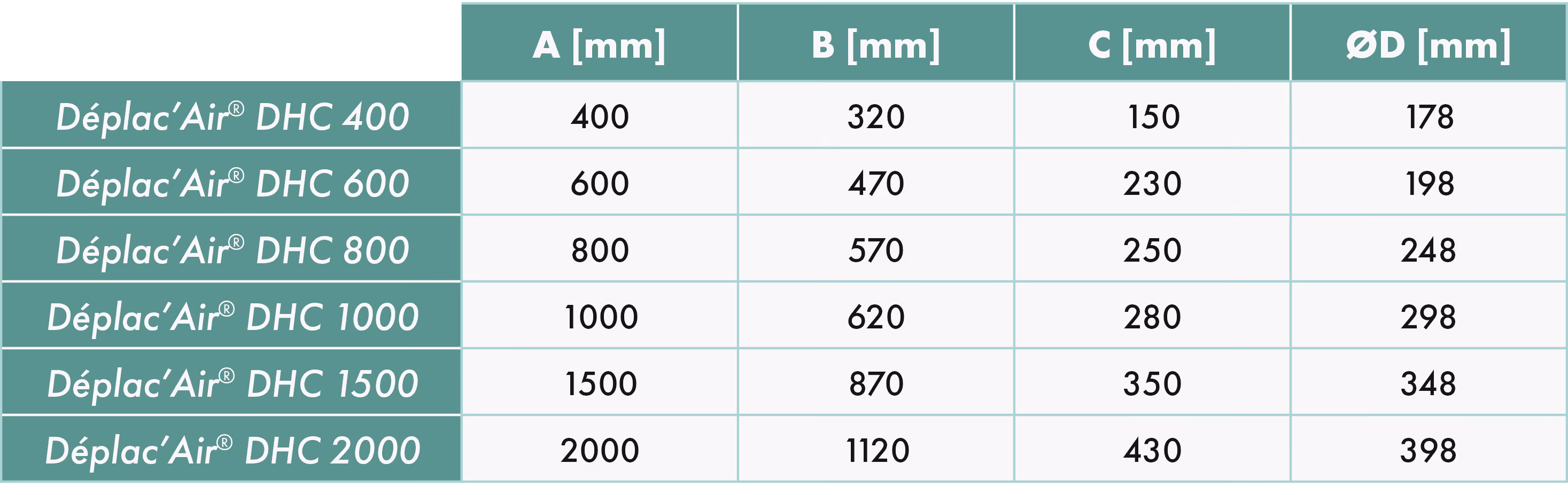

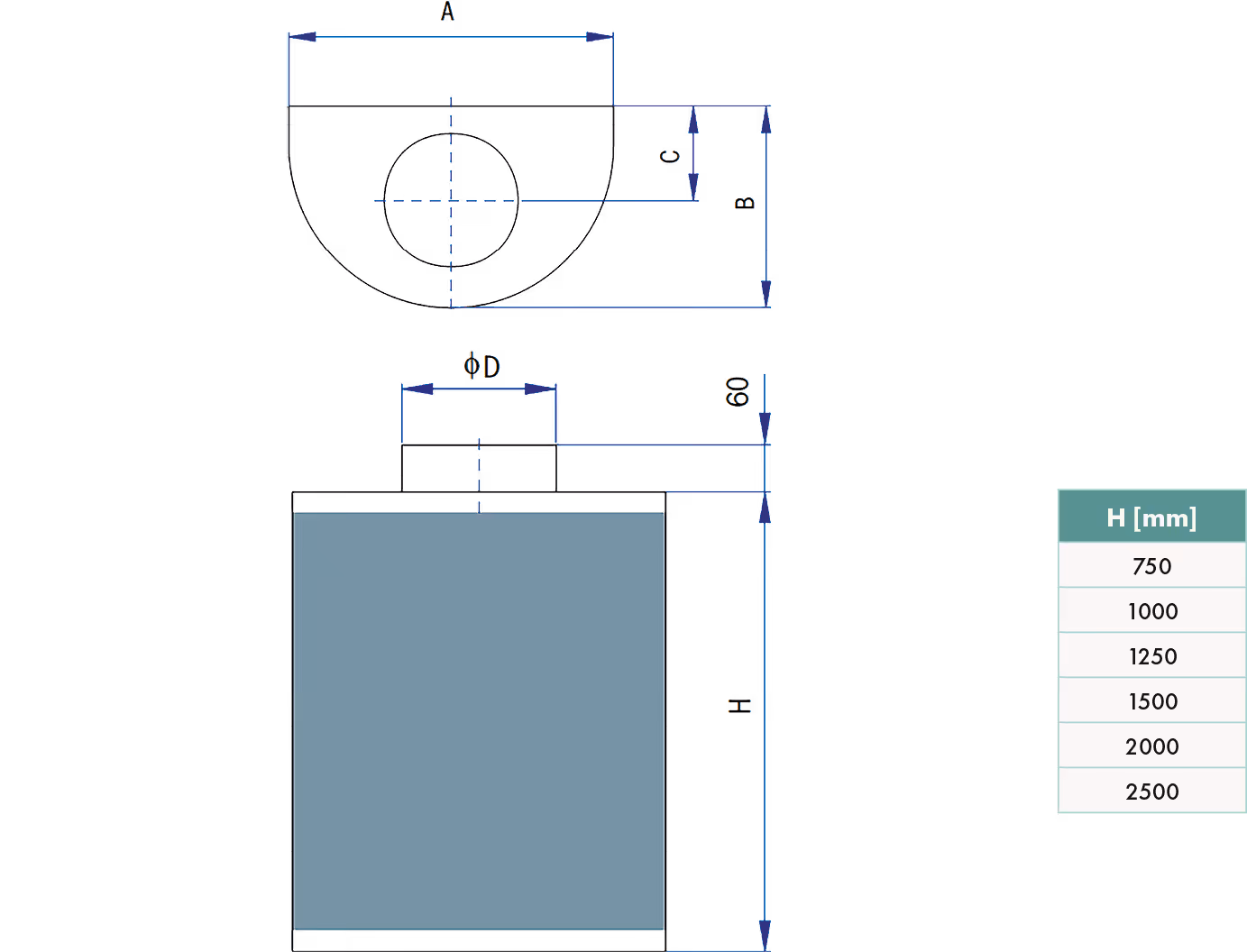

Déplac’Air® DHC
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a6425e2a8ed3d9ced89731_DeplacAir-DHC-atravancamentos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a6426614fdbb3d2499666b_DeplacAir-DHC-atravancamentos-2.png)

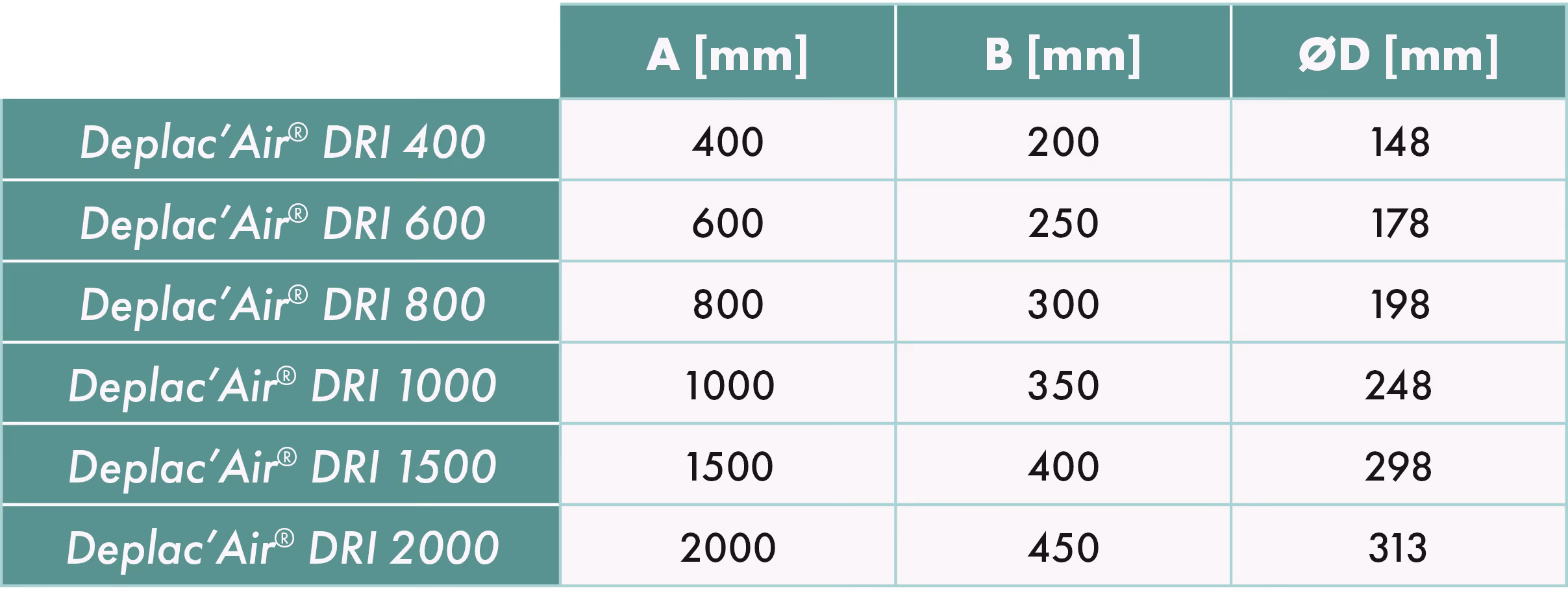

Deplac'Air® DRI
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a642783ca045699b732a73_DeplacAir-DRI-atravancamentos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a6426614fdbb3d2499666b_DeplacAir-DHC-atravancamentos-2.png)

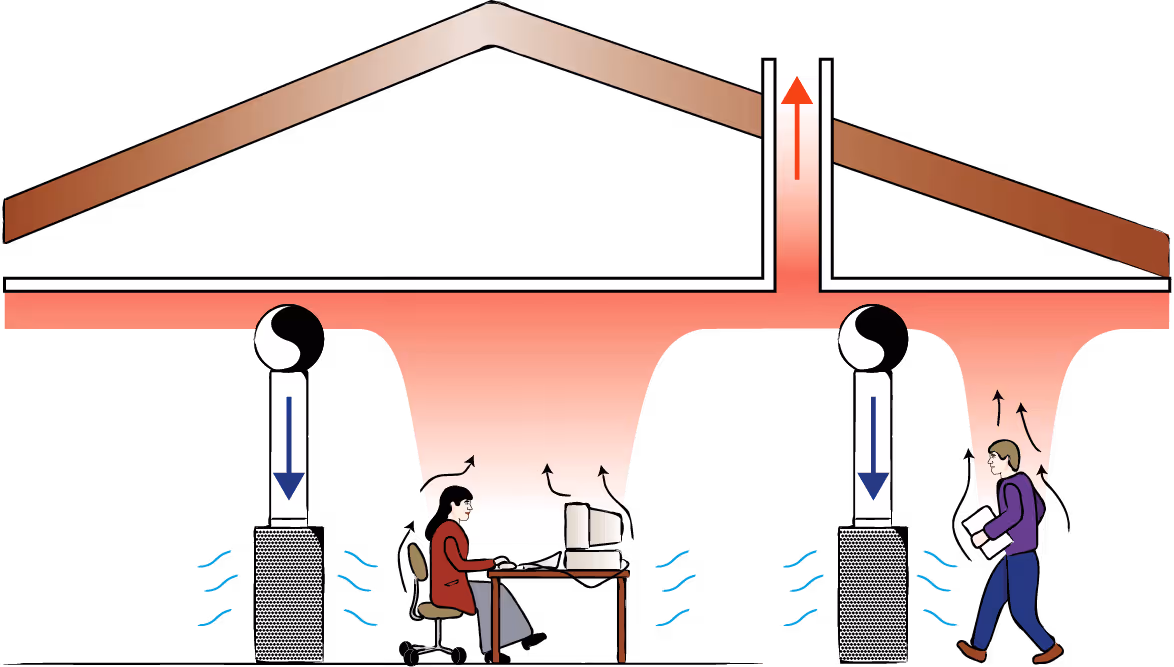

INSTALAÇÃO
A localização dos pontos de insuflação e de retorno devem ser rigorosamente definidos:
- Extração: prever pontos de extração por cima das fontes de calor. Quanto maior for o pé direito, menor será a necessidade de pontos de extração.
- Insuflação: os difusores devem estar posicionados em função das fontes de calor. O ar frio deve ser insuflado, depois passar pelas fontes de calor (pessoas, máquinas, etc.) e por fim, extraído.
- A instalação deverá ser homogénea para alcançar o máximo possível da zona de ocupação.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a642e874f726dd0ee741e9_DeplacAir-montagem.png)
TABELAS DE SELEÇÃO
Déplac’Air® DCP
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a64338e2448d038adde6a3_DeplacAir-DCP-selecao.png)

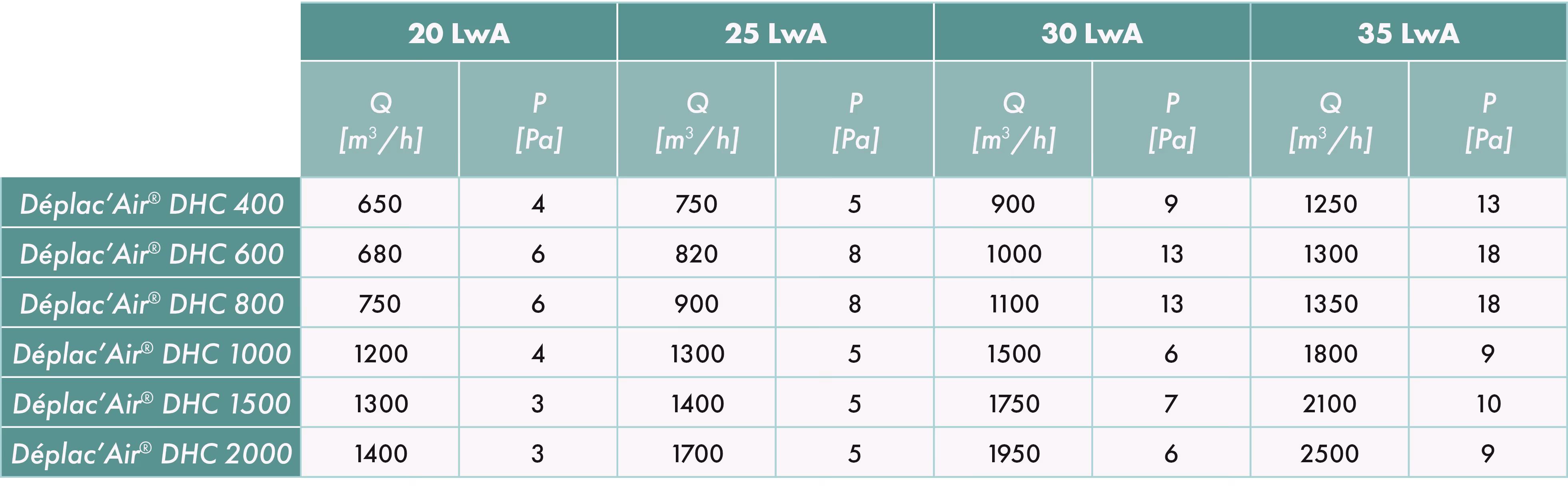

Déplac’Air® DHC
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a6434b656eed0d3b39d157_DeplacAir-DHC-selecao.png)
Déplac’Air® DVC
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a6436cb9a395851db8cda6_DeplacAir-DVC-selecao.png)

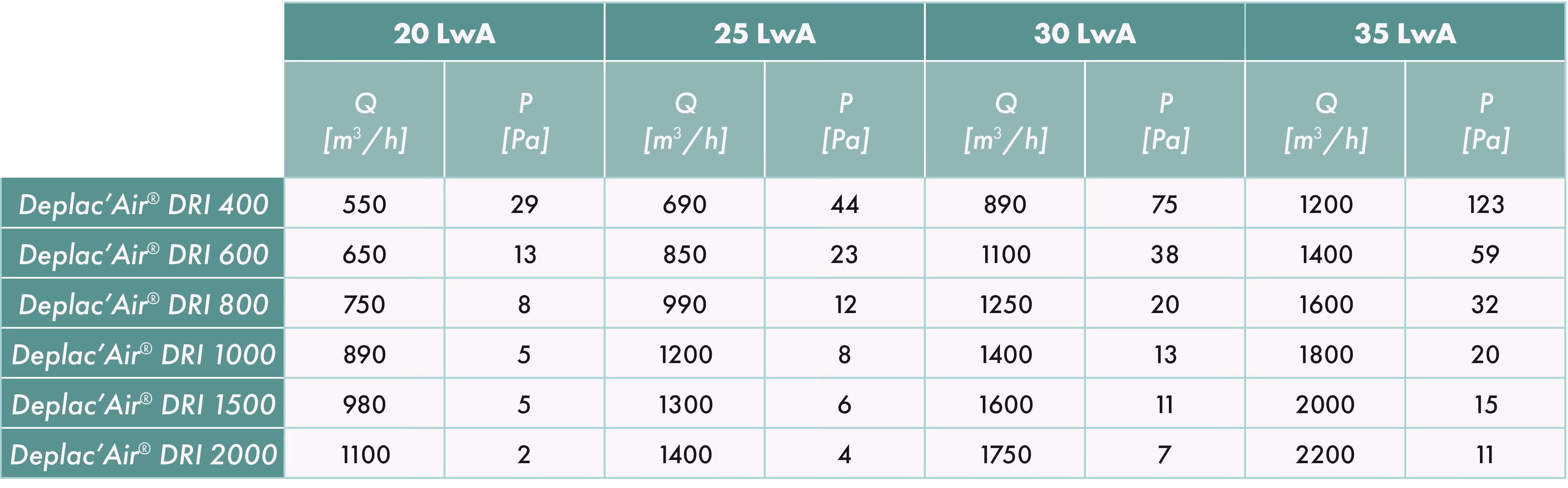

Déplac’Air® DRI
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a6437e31e6deacdb81b5e2_DeplacAir-DRI-selecao.png)
