Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Difusores reguláveis por rosca.
DAP 03: em placa especial para painel de teto falso.
Versão Ri: difusor com registo integrado para regulação do caudal a partir da divisão.
Gama
- 13 ou 4 dimensões disponíveis para DAU 03 ou DAU 03 R (tarifas).
- Dimensões limite de fabrico: Ø 100 mm / 630 mm para DAU 03 e 160 mm / 315 mm para DAU 03 R.
- 5 ou 4 dimensões disponíveis para DAP 03 ou DAP 03 R (tarifas).
- Dimensões limite de fabrico: Ø 100 mm / Ø 315 mm, em placa de 600 x 600 mm e 675 x 675 mm para painel de teto falso.
- Caudais indicativos de 100 até 8000 m³/h para DAU e DAP 03 (tabela de seleção).
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4fee551c301ff56503db9_DAU-DAP-03-designacao.png)
Aplicação / Utilização
- Difusor circular, de cone central ajustável, para difusão horizontal ou vertical.
- Solução ideal para aquecimento e climatização de espaços do setor terciário (escritórios, lojas, etc.).

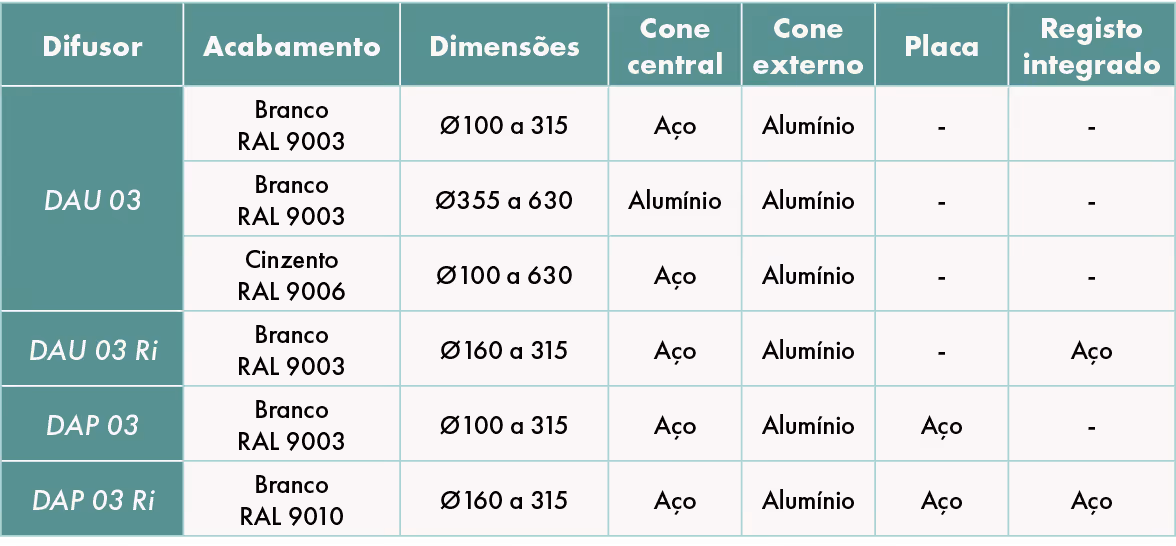

Construção / Composição
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4ff05e8dda648e48c7e4f_DAU-DAP-03-construcao.png)
Opções
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4ff2013ed526905e50ecf_RAL.png)
- Outras cores RAL; as versões com registo integrado não poderão ser pintadas.
- DAU 03 em alumínio.
Acondicionamento
- Vendido à unidade.

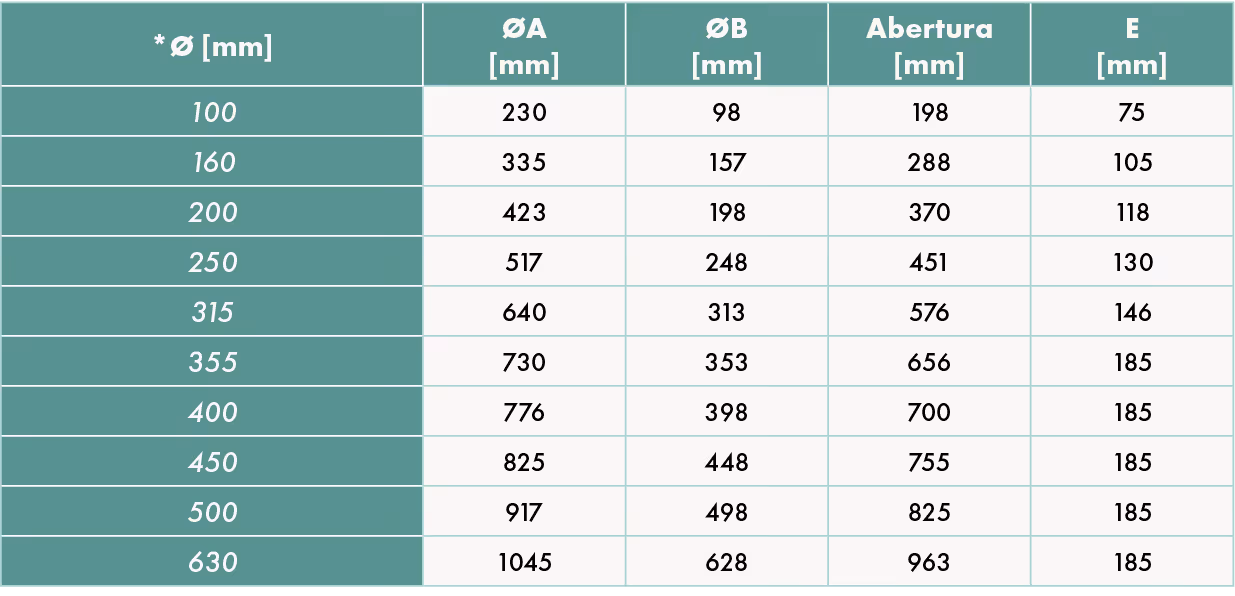

ATRAVANCAMENTOS
DAU 03 e DAU 03 Ri
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a50044393f8f87f91817d5_DAU-DAP-03-atravancamentos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a5004c5633b823e6b68e78_DAU-DAP-03-atravancamentos-2.png)
DAP 03 e DAP 03 Ri
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a50052412eda7c186e5fc5_DAU-DAP-03-atravancamentos-3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a50058ccff1ebf6fe7190f_DAU-DAP-03-atravancamentos-4.png)
DAU 03 RÉACTIL®
- Difusor circular regulável por rosca com sistema termostático: passagem da posição verão para a posição inverno (e vice versa) automaticamente.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4ff8de85a126abbe40208_DAU-DAP-03-versao-reactil.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618a65255b974769780ad64c_icone-nota.png)
<spanclass=”text-nota”>Consulte AQUI a página de produto para mais informações.</span>

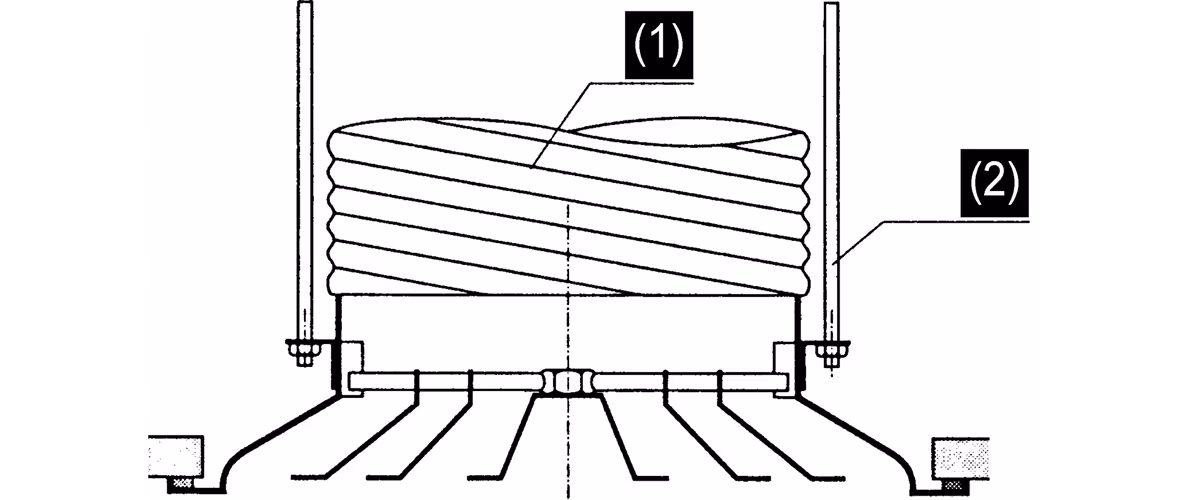

MONTAGEM EM CONDUTA CIRCULAR
Flexível ou metálica
- Ligar o difusor à conduta.
- Suspender o difusor através de varão roscado e das peças de fixação (não fornecidas).
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a501a936424361251188dc_DAU-DAP-03-montagem-1.png)

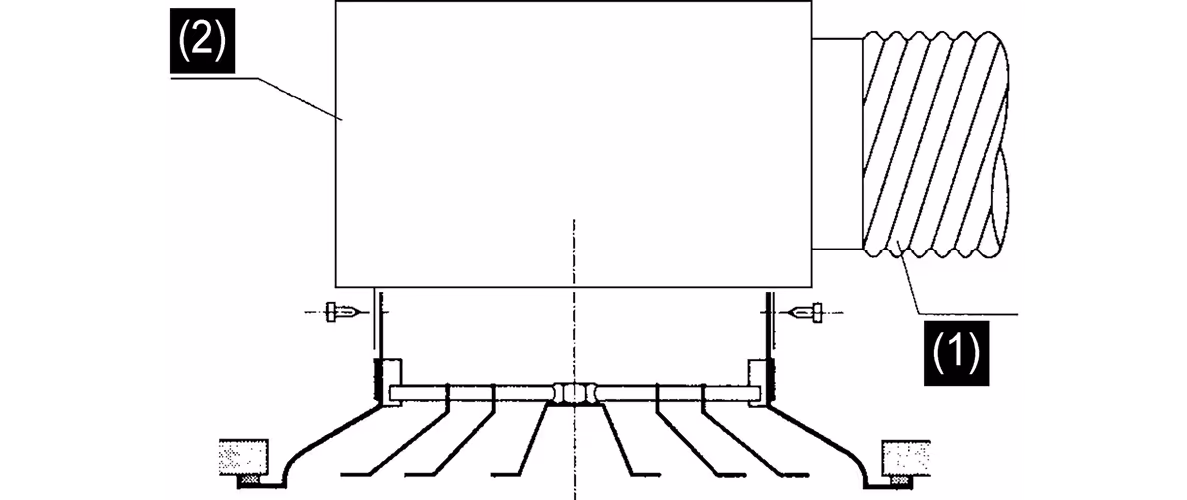

MONTAGEM COM PLENO
PFU 41 + adaptação circular
- Fixar a adaptação circular AC no pleno.
- Ligar o pleno à conduta.
- Fixar o difusor à adaptação circular.
- Suspender o pleno.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a501b1ff6361ccdce85c5a_DAU-DAP-03-montagem-2.png)

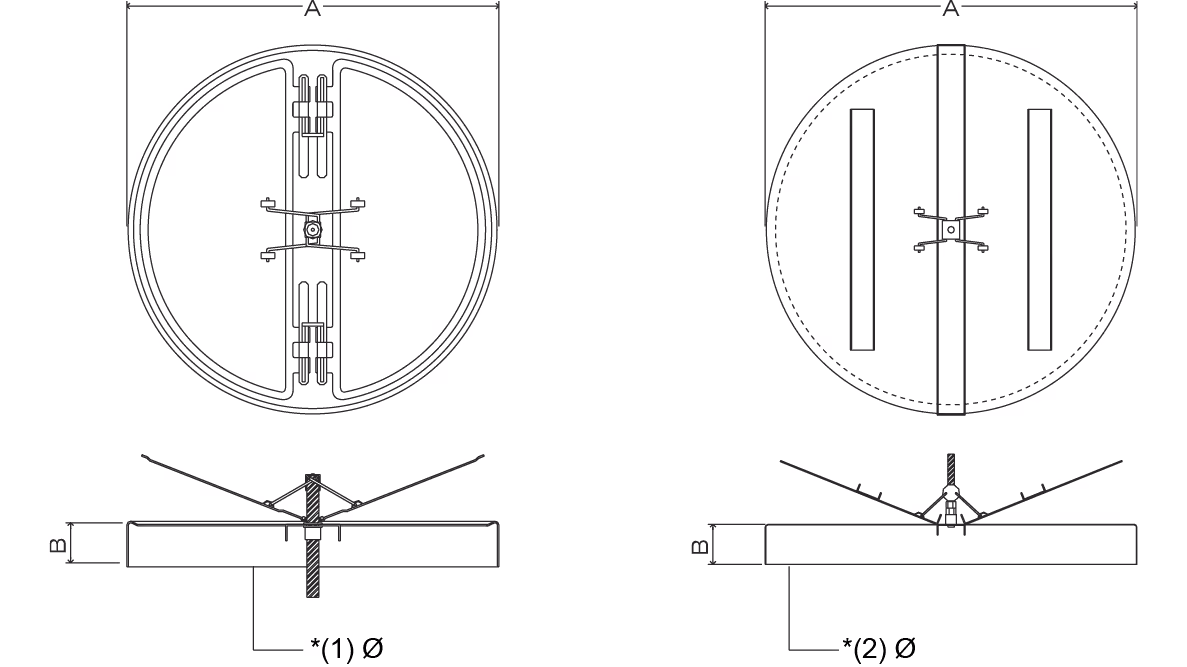

MONTAGEM COM REGISTO
RFU 04
- Fixação do difusor ao registo.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a501321c06959eac592d43_DAU-DAP-03-montagem-3.png)

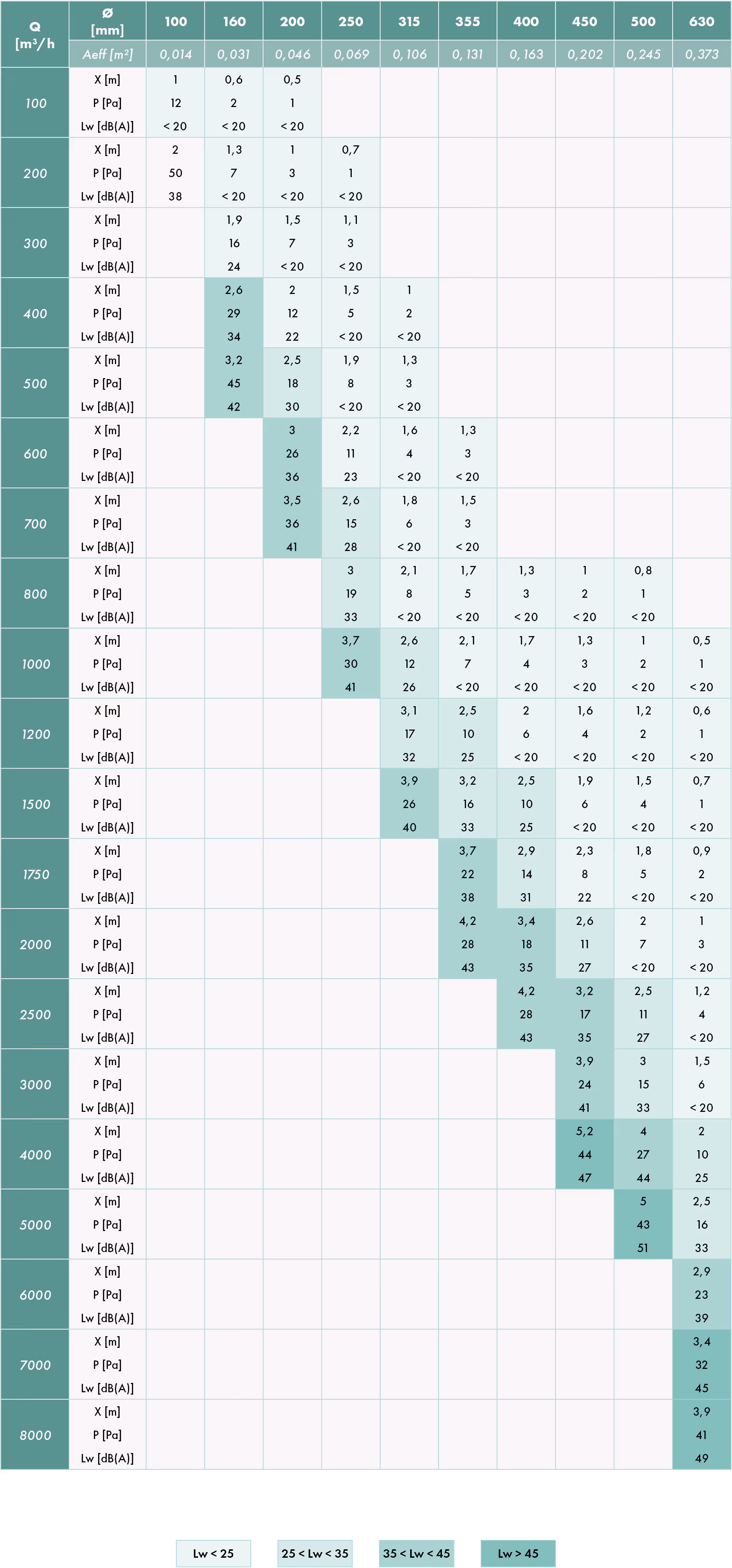

TABELA DE SELEÇÃO PARA DAU 03 E DAP 03
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4ff46e519eb3993940515_DAU-DAP-03-selecao.png)
PFU 41 + AC
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618f024d61d9413520d49fec_PFU-41-AC.png)
Pleno de ligação axial em chapa de aço galvanizado + adaptação circular em aço galvanizado.
RPD 03
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618f024e28be442ce884bbcd_RPD-03.png)
Ponte de montagem com registo integrado para DAU 03.
RFU 04
Registo de caudal circular.
Clips de montagem para DAU 03 Ri - DAU 03 Réactil® - DAU 03
Acessório de montagem: consulte-nos para mais informações.
Easyflux®
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618f024f7397ba58b7a47523_Easyflux.png)
Registo para equilíbrio e regulação do caudal.
Peças de fixação para DAU 03
Consulte-nos para mais informações.
