Informações Complementares
Vantagens
Compatível com toda a gama de registos corta-fogo e desenfumagem France Air.
Gestão centralizada de instalações de registos corta-fogo e de desenfumagem.
Redução do número e comprimento de cabos.
Bus de comunicação a 3 condutores.
O bus de comunicação entre os diversos módulos permite um comprimento até 1200 m.
Sistema modular adaptável a diversas configurações.
Alimentação local (230 V) de todos os módulos, não necessita de utilização de transformadores externos.
Os registos são alimentados e comandados pelos módulos.
Monitorização do estado dos registos (aberto, fechado ou posição intermédia).
Configuração simples, sem necessidade de equipamento ou software proprietário, simplificando a expansão do sistema no futuro.
Testes aos registos (ciclo de fecho e abertura).
Possibilidade de definição de ensaios períodos desencadeados de forma automática.
Comunicação com GTC através de Modbus RTU.
Gama
5 modelos disponíveis:
- Controlys Net Base: unidade principal de monitorização e comando, onde é efetuada toda a configuração do sistema.
- Controlys Net CF4: unidade secundária para ligação de registos corta-fogo.

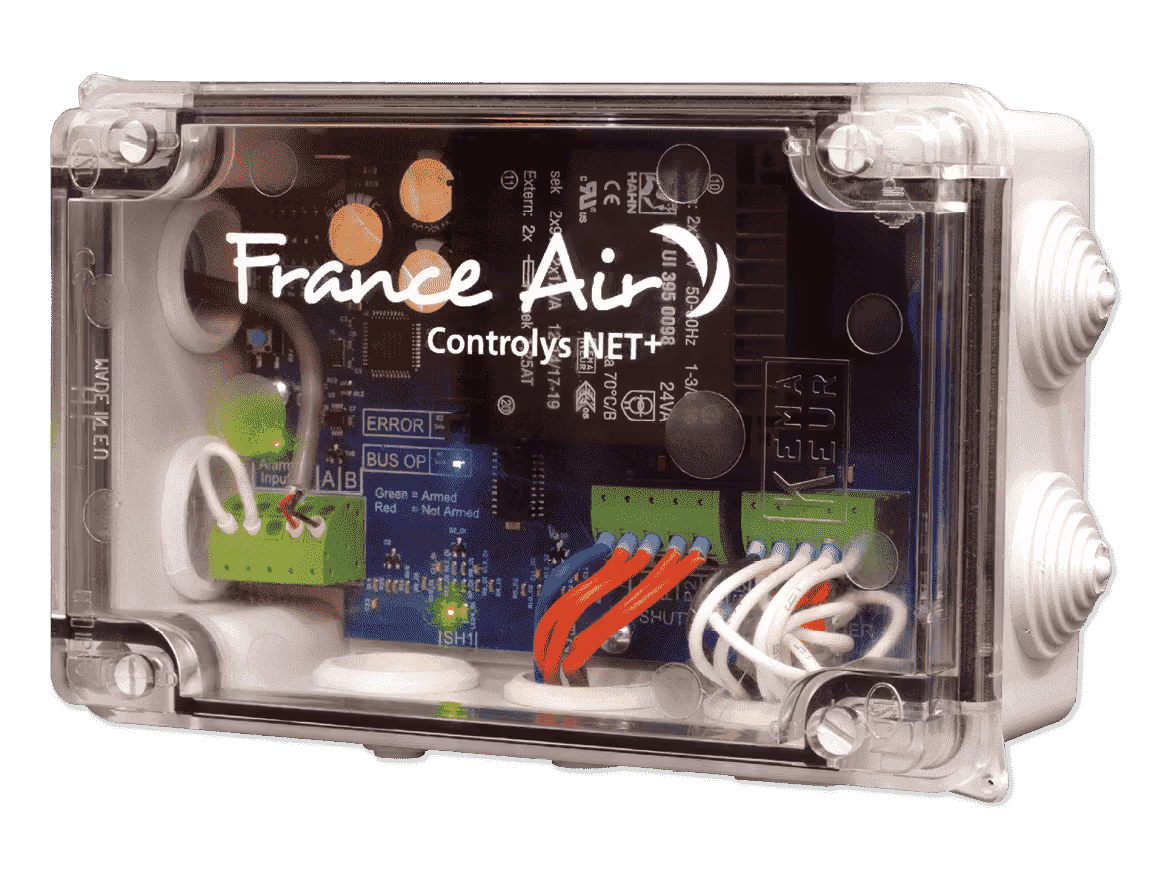

- Controlys Net D2: unidade secundária para ligação de registos de desenfumagem.

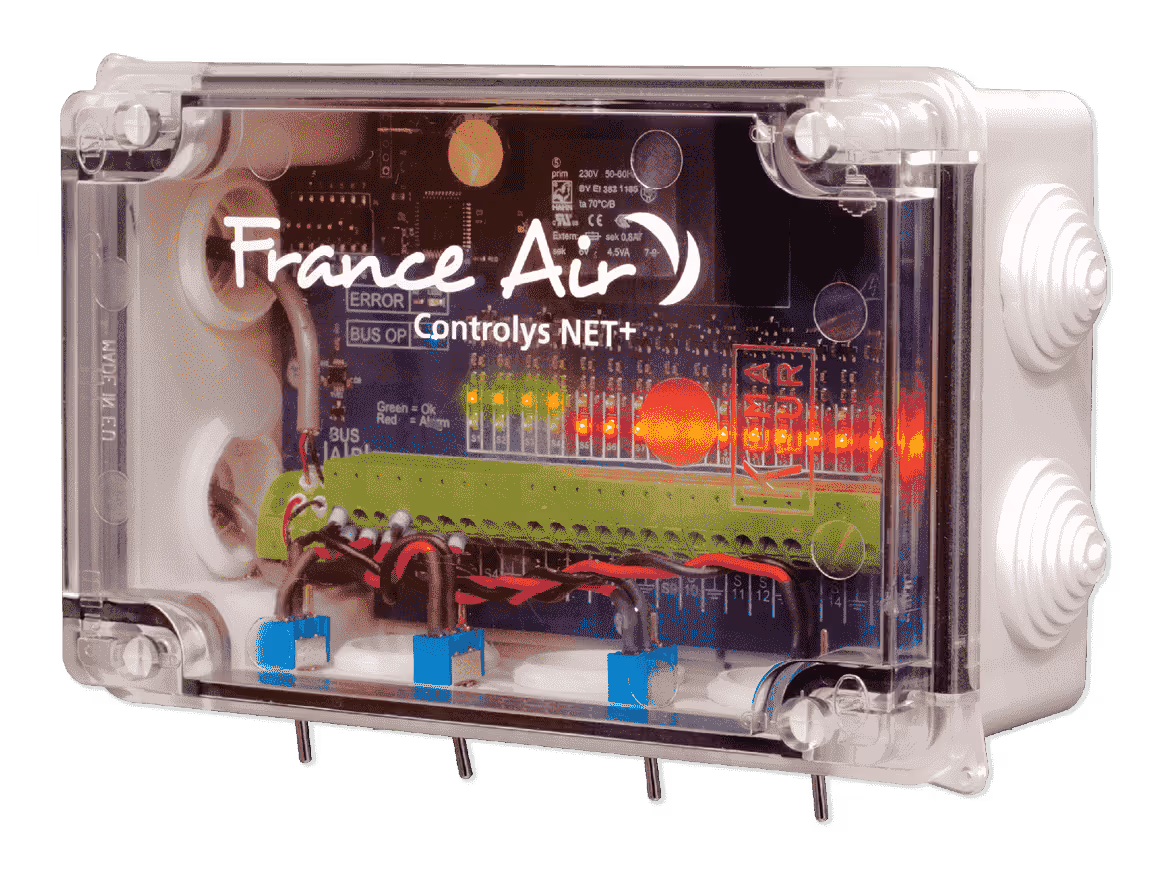

- Controlys Net Zone: unidade de ligação a zonas de alarme ou centrais de deteção.
- Controlys Net Relay: unidade de comando para ventiladores / UTAs associados ao sistema.
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620d34734d2725a85b3cf7ca_01-ControlysNet%2B-designacao.png)
Aplicação / Utilização
- Gestão centralizada de uma instalação de registos corta-fogo e de registos de controlo de fumos (desenfumagem).
Construção / Composição
- Caixa plástica compacta, IP 65, com transformador integrado.
Opções
Acondicionamento
- Vendido à unidade.
CONFIGURAÇÃO E LIGAÇÕES DO CONTROLYS
Configuração máxima: até 31 unidades Controlys Slaves (CF4, D2, Zone, Relay)
- CF4: até 4 registos corta-fogo.
- D2: até 2 registos de desenfumagem.
- Zone: até 16 zonas de alarme (até 4 módulos por sistema).
- Relay: até 8 comandos de ventiladores, saídas a relé (até 31 módulos por sistema).
ATRAVANCAMENTOS
Controlys Net+ Base
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620d352c3d4ebac840905112_01-ControlysNet%2B-atravancamentos-1.png)
Controlys Net+ CF4, D2, Zone, Relay
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620d3532c8fb7f98d7d8d463_01-ControlysNet%2B-atravancamentos-2.png)
PRINCÍPIO DE FUNCIONAMENTO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620d361cd30d80be49f1e7f7_01-ControlysNet%2B-principio-funcionamento-1.png)
SELEÇÃO DO SISTEMA CONTROLYS NET+
- Consulte os nossos serviços técnicos para uma seleção precisa dos diferentes módulos Controlys NET+.
