Vantagens
Dimensões standard concebidas para se adaptarem a novas instalações em áreas de risco.
Sistema de fixação de filtros muito simples e fiável.
A tela anti-indução Secur Flow® gera um fluxo diferencial unidirecional (FFT) em toda a superfície a proteger.
Garantia de estanquidade do sistema através da instalação do pleno e dos filtros.
Gama
- 8 modelos standard: correspondentes aos níveis de proteção exigidos pelo tipo de cirurgia em questão.
- Caudal de ar insuflado de 2350 até 12400 m³/h.
- Altura standard: 450 mm.
- Filtragem de muito alta eficiência: H14 ou U15 em dimensões standard (espessura 68 mm).
Cyclope® e Cassiopée®:
- Biovax® 4 equipado com modulos de recirculação de ar (consulte as fichas de produto para mais informações).
Designação
Aplicação / Utilização
- O teto filtrante de fluxo diferencial que permite cumprir os requisitos dos blocos operatórios classe CV-1a, em conformidade à Diretiva SIIC VA105-01 e à norma DIN 1946/4.
Construção / Composição
Pleno:
- Chapa de aço com pintura branca RAL 9010.
- Toma de pressão (diâmetro 7 mm) no eixo da câmara cialítica.
- Viseira de 25mm na parte inferior para instalação de teto falso.
- Viseira com aberturas de fixação (diâmetro 10 mm a cada 50 cm) na parte superior, para a fixação à placa.
- Entrada de ar lateral constituída por uma junta rígida (altura de 200 mm; profundidade de 150 mm).
Aros de suporte dos filtros:
- Chapa de aço com pintura branca RAL 9010.
- Formam, na parte de baixo do pleno, um chassis auto portante no qual se montam os filtros.
- Base de junta perfeitamente plana e estanque, sem possibilidade de fuga nos ângulos.
- Montagem dos aros e montagem do aro/pleno realizados em fábrica.
- Inclui 4 ou 6 pontos de encaixe dos filtros, efetuado a partir de ganchos giratórios com rotação de ¼, em inox.
- Inclui 2 ou 6 encaixes de fixação para as grelhas ou proteções.
Passagem do braço cialítico:
- Chapa de aço com pintura branca RAL 9010.
- Permite estabelecer um “canal estanque” no centro do pleno.
- Inclui um tubo de cristal que permite medir manualmente a sujidade dos filtros a partir da divisão.
- Acesso facilitado à base do braço cialítico, através de 2 meias placas estanques e amovíveis.
Filtros de muito alta eficiência:
- Células de filtragem de tamanho standard: 3.6 - 6.6 - 9.6 - 12.6.
- Eficiência: H14 ou U15.
Grelhas de difusão Secur Flow®:
- Chapa de aço com pintura branca RAL 9010 ou em aço inoxidável.
- Asseguram a regularidade do ar insuflado, sem interrupções do fluxo nem zonas mortas.
Opções
- Teto à medida, picagem de ar à medida.
- Versão inox.
- Possibilidade de instalação descentrada do braço cialítico.
- Iluminação periférica integrada.
Acondicionamento
- Vendido à unidade.
- O pleno e acessórios de montagem são embalados numa película de plástico e enviados em caixa de madeira.
- Os filtros de muito alta eficiência e as grelhas são enviados separadamente em caixa de cartão, em paletes.
ATRAVANCAMENTOS E PESOS
VISTA DE CORTE DO TETO
AÇÕES OBRIGATÓRIAS
- Montagem do pleno.
- Montagem dos filtros e das grelhas e controlo de integridade (teste Emery 3004).
PRINCÍPIO DE FUNCIONAMENTO
- Fluxo unidireccional e extração de ar na parte inferior = efeito de pistão.
- Um teto de fluxo diferencial é um teto que tem 2 velocidades de ar de insuflação diferentes. Uma primeira velocidade superior na zona central e uma segunda velocidade na zona periférica inferior à velocidade da zona central. A velocidade superior na zona central, visa aumentar o nível de assepsia nessa zona, ao evitar a entrada de poluição emitida quer pela equipa médica, quer pelo espaço envolvente. Este mecanismo garante a conformidade com as mais rigorosas normas europeias, DIN1946/4 e SICC VA105 -01.

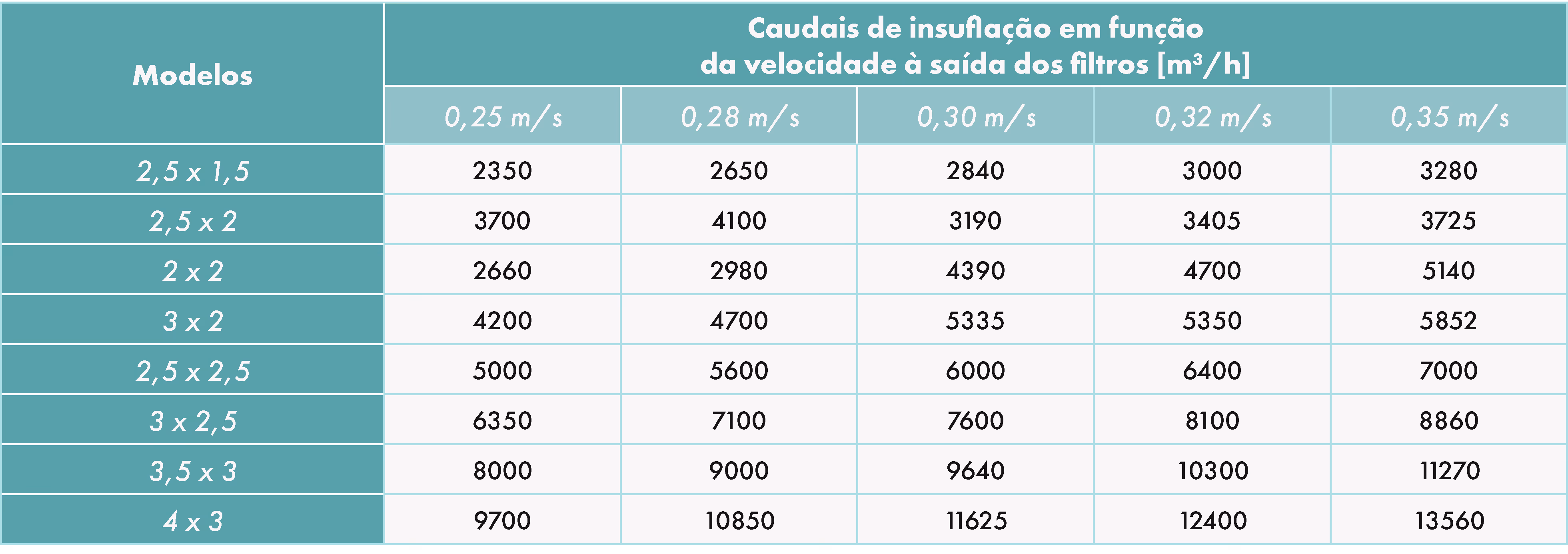

DIMENSIONAMENTO DO TETO FILTRANTE
FR EFI MPL
Filtro mini-plissado de muito alta eficiência H14 ou U15.
Indicado para fluxo unidirecional.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Grelhas perfuradas Secure Flow®
Em chapa de aço (taxa de perfuração: 40%).
Pintura epóxi branca RAL 9010.
Asseguram a regularidade do ar insuflado, sem interrupções do fluxo nem zonas mortas.
Proteções
Em chapa de aço.
Pintura epóxi branca RAL 9010.
Podem ser utilizadas quando as grelhas de difusão não são aplicadas em instalações de risco 3, segundo NFS 90-351.
Limites periféricos
Comprimento por encomenda.
Mastique FT 101
