Axalu® TRe

Vantagens

Sistema VCC – Vortex Creation Control.
Maior impulso.
Redução do número de ventiladores.
Redução da área enfumada.
Menos consumo energético.
Menor ruído.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

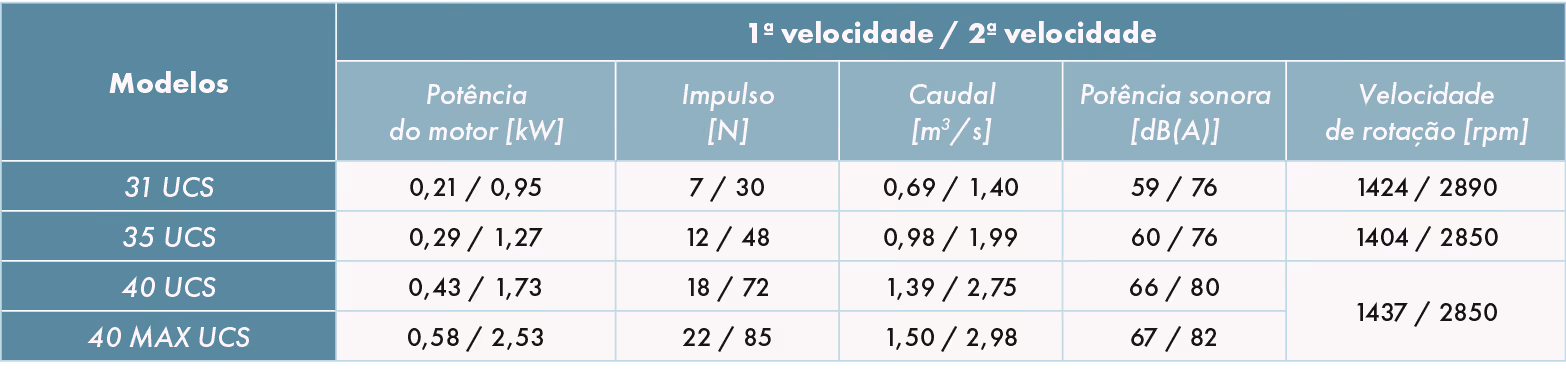

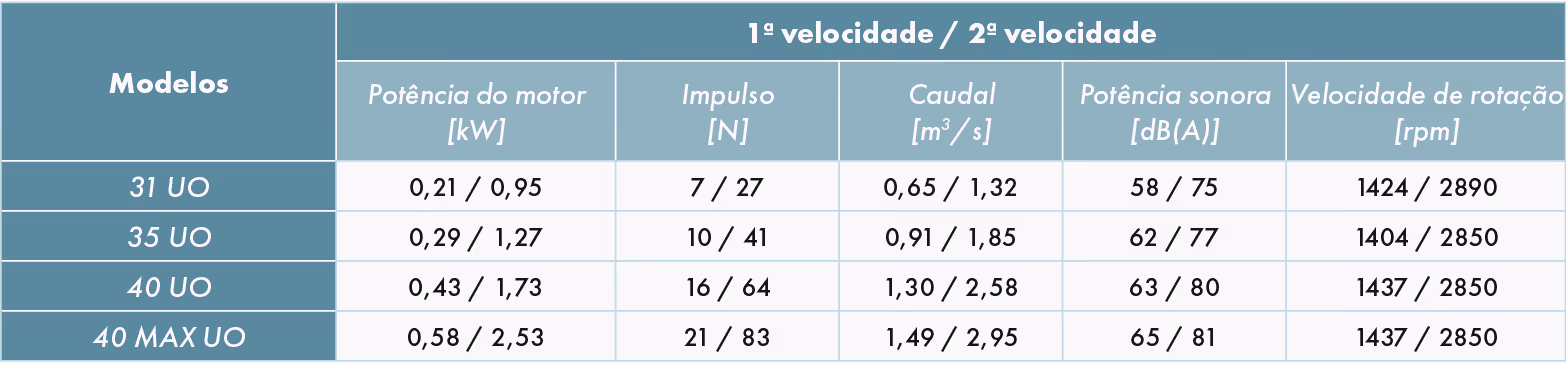

Gama composta por 4 modelos: Ø 315 mm, Ø 355 mm, Ø 400 mm e Ø 400 mm MAX.

Motorizações:

2 velocidades: 2/4 pólos, 400 V – 50 Hz.

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Usado em parques de estacionamento semienterrados ou enterrados para encaminhamento de fumos em caso de incêndio, compartimentação virtual e diluição de poluentes.

CONSTRUÇÃO / COMPOSIÇÃO

Os ventiladores têm uma envolvente de forma circular / octogonal em chapa galvanizada.
São constituídos por dois atenuadores, um a montante e outro a jusante.
Os atenuadores serão constituídos por uma caixa exterior em chapa de aço galvanizado, isolamento acústico com resistência ao fogo A2 e revestimento interior em chapa perfurada para altas velocidades.
Equipados com suportes de fixação ao teto.
O interruptor de corte local On-Off garante o correto funcionamento do ventilador mesmo em situação de emergência e uma segurança acrescida em operações de manutenção ou inspeção.
Sistema integrado VCC – Vortex Creation Control, com Guide Vanes a jusante das hélices.
Cubo do motor redesenhado para melhor comportamento dinâmico.
Os ventiladores têm cones de aspiração equipados com grelhas de proteção, melhorando desta forma o desempenho dos ventiladores e evitando a entrada de corpos estranhos nos mesmos.
Na descarga serão equipados com deflectores horizontais ou grelha de proteção.
As hélices dos ventiladores são em liga de alumínio com perfil aerodinâmico equilibradas estática e dinamicamente (conforme a norma ISO 1940 1986 Classe QG 6.3), sendo sujeitas a controlo de qualidade por Raio-X na sua totalidade.
Estas estão diretamente acopladas a motores elétricos trifásicos, isolados para classe F, com índice de proteção IP 55 e com rolamentos lubrificados com massa resistente a altas temperaturas.
Estes estão de acordo com a BS5000 Pt99 e a IEC 34-1 O.
Os desempenhos aerodinâmicos dos ventiladores de impulso estão conforme a última norma internacional ISO 5801, classe D.
