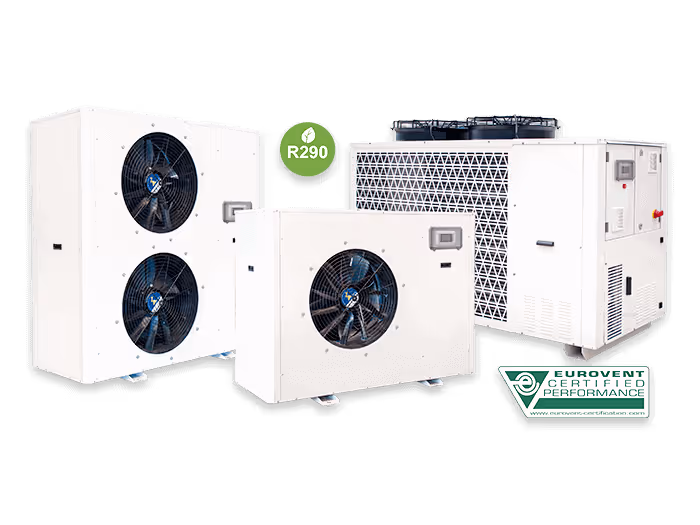

Arcoa Midipack Pi

unidades chillers e bombas de calor reversíveis compactas, arrefecidas a ar, com ventiladores de condensação EC, gama com compressores herméticos Scroll inverter a R290

This is some text inside of a div block.

Arcoa Midipack Pi

Vantagens

Gama eficiente e ecológica a R290 (GWP de 0,02).
Classe A++ / A++.
Temperatura de água quente até 80 ºC.
Produção de água quente de -20 °C a 40 °C ar exterior.
Tecnologia Inverter.
Unidade Plug&Play com módulo hidráulico integrado.
Controlo Master/Slave integrado.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

8 modelos disponíveis:

20 - 65 kW de aquecimento.
19 - 60 kW de arrefecimento.

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Chiller e bomba de calor para climatização e/ou produção de AQS.

CONSTRUÇÃO / COMPOSIÇÃO

Compressor: hermético rotativo, do tipo scroll, com acionamento Inverter (i), completo com proteção térmica e resistência de cárter.
Regulação contínua com elevada eficiência em cargas parciais.
Permutador de calor do lado da água: com placas em aço inoxidável, completo com isolamento em espuma de borracha de poliuretano de células fechadas e pressóstato diferencial de caudal de água.
Permutador de calor do lado do ar: com microcanais (Chiller) ou bateria aletada com tubos de cobre e alhetas de alumínio (Bomba de calor).
Ventilador: axial com rotor externo e motor de ímanes permanentes (EC) para controlo eletrónico de velocidade, equipado com proteção térmica interna.
Controlo: comando eletrónico com microprocessador e lógica Adaptive Function Plus.
Estrutura: estrutura portante em chapa de aço galvanizado e pintado com tinta em pó de poliéster.
Detetor de fugas de refrigerante.
Redes de proteção para o permutador.
A unidade está também equipada com:
– Interruptores de corte para o circuito do compressor e ventilador;
– Válvula de expansão eletrónica;
– Visualização das pressões alta e baixa do circuito frigorífico;
– Controlo Master/Slave para até 4 unidades em paralelo;
– Placa com relógio (clock board);
– Controlo de caudal primário variável (VPF_R);
– Gestão automática dos ciclos anti-legionella.

OPÇÕES

Bomba simples ou dupla, sendo uma delas em standby automático. As bombas estão disponíveis em versões de baixa ou alta pressão manométrica.
Tanque e bomba com depósito de inércia integrado de 80 a 150 litros (consoante os tamanhos) e bomba simples ou dupla, completo com vaso de expansão, válvulas de purga de ar, válvula de segurança e manómetro do lado da água.
Controlo da bomba Inverter para arranque da unidade.
Desuperheater.
Unidade com recuperação total de calor (Chiller).
Controlo da condensação com ventiladores de motor EC.
Controlo da condensação com ventiladores de sobrepressão.
Condensadores de correção do fator de potência (cosφ > 0,94).
Limite forçado de consumo elétrico.
Limite forçado de nível sonoro.
Dispositivo de medição de parâmetros energéticos.
Soft starter.
Compartimento técnico do compressor com isolamento acústico.
Enclausuramentos acústicos dos compressores.
Válvulas de segurança duplas.
Painéis de enchimento (buffer panels).
Baterias microcanais com tratamento E-coating, cobre/cobre, cobre/alumínio, cobre/alumínio pré-pintado ou com tratamento hidrofílico, consoante a versão.
Controlo de tensão de alimentação mínima/máxima e bateria de backup.
Entrada digital para duplo set-point.
Sinal analógico 4-20 mA para deslocamento do set-point.
Contactos para integração em Smart Grid e sistemas fotovoltaicos.
Resistência elétrica anticongelamento no evaporador, quadro elétrico, depósito de inércia, bombas elétricas e permutadores de calor de recuperação, se aplicável, e base.
Produção de água a baixa temperatura.
Interfaces para comunicação série com outros dispositivos.
Teclado de utilizador com ecrã tátil a cores (instalado na máquina ou remotamente) com ecrã de 7”.
Apoios antivibráticos.
Acessórios fornecidos separadamente:
- Teclado remoto com visor.
- Termóstato com visor.
- Sistemas de supervisão Rhoss para monitorização e gestão remota da unidade.
- Sequenciador Rhoss para gestão integrada de múltiplos chillers.

ACONDICIONAMENTO

Vendido à unidade.

DIMENSÕES

ATRAVANCAMENTOS

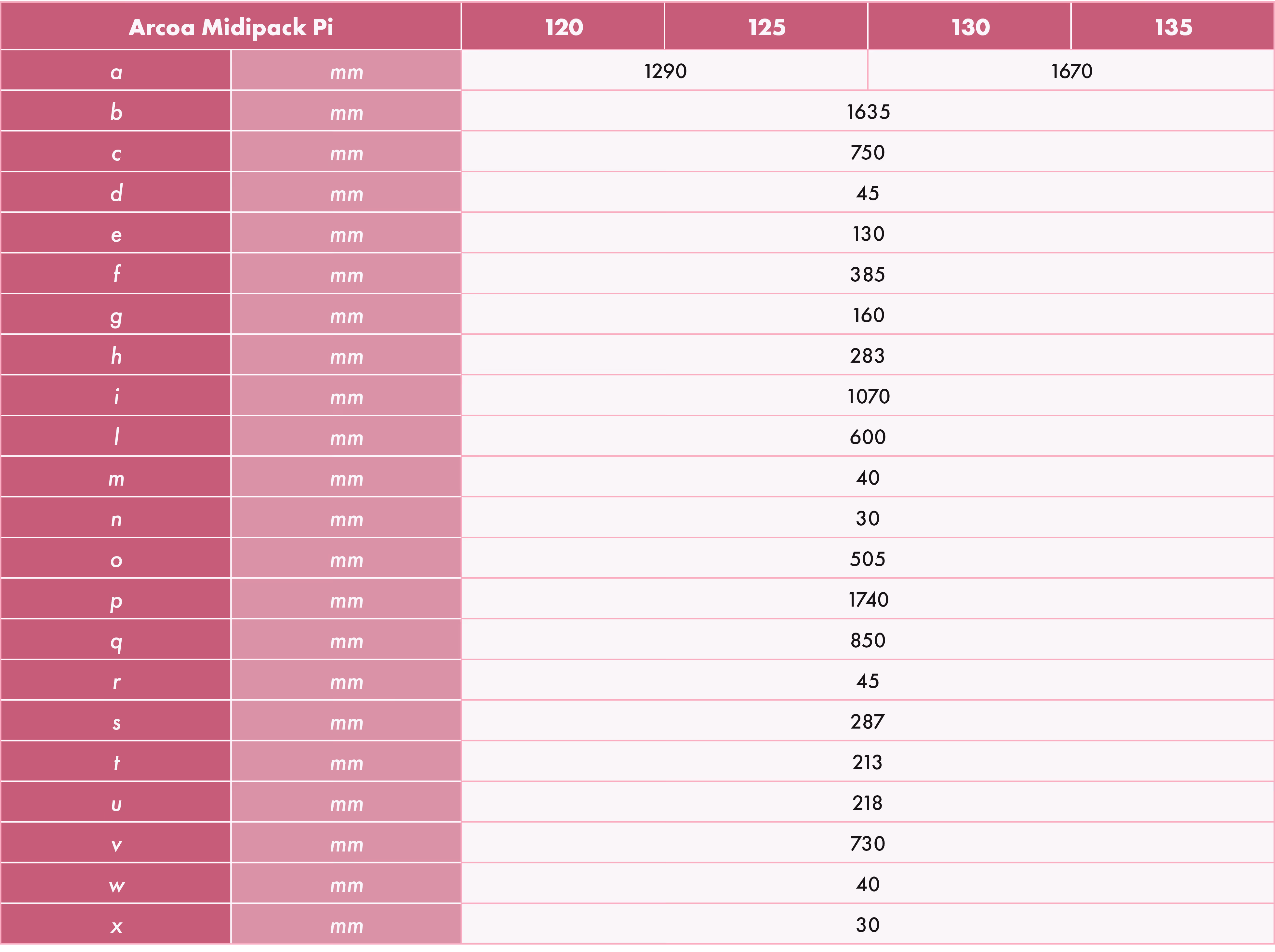

Modelos 120 a 135

Modelos 120 a 135 com depósito de inércia

1) Painel de controlo; 2) Permutador de placas; 3) Quadro de controlo elétrico; 4) Compressor; 5) Variador; 6) Entrada de água do permutador principal; 7) Saída de água do permutador principal; 8) Ventilador; 9) Bomba elétrica; 10) Saída de condensados; 11) Suporte anti-vibração; 12) Grelha de proteção do permutador (acessório RPB); 13) Entrada de alimentação elétrica; 14) Desgaseificador;

‍

*Ligações (entrada/saída) em polegadas: 1"-1/2 GM

‍

Modelo 139

1) Painel de controlo; 2) Seccionador; 3) Quadro de controlo elétrico; 4) Variador e compressor; 5) Entrada de água do permutador de calor principal; 6) Saída de água do permutador de calor principal; 7) Manómetro; 9) Grelha de proteção do permutador; 10) Entrada de alimentação elétrica; 11) Bomba (P); 12) Bomba (DP); 13) Depósito de Inércia (ASP); 14) Vaso de expansão; 15) Dreno do sistema de água; 16) Ventilador; 17) Permutador; 18) Suporte anti-vibração; 19) Dreno de condensados

‍

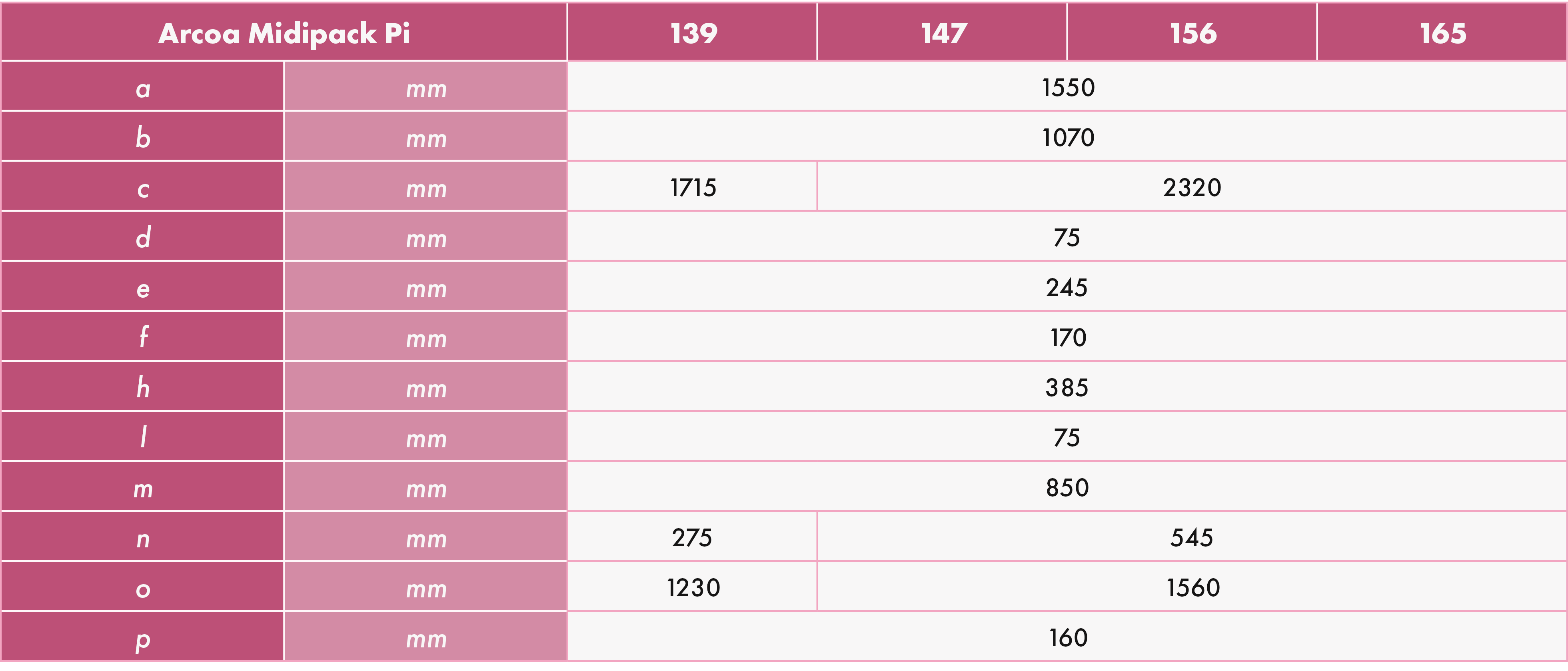

Modelos 147 a 165

‍

‍

LIMITES DE UTILIZAÇÃO

Instalação possível apenas no exterior.
Limites de funcionamento: de -20º C até 40º C (modo aquecimento).

SELEÇÃO

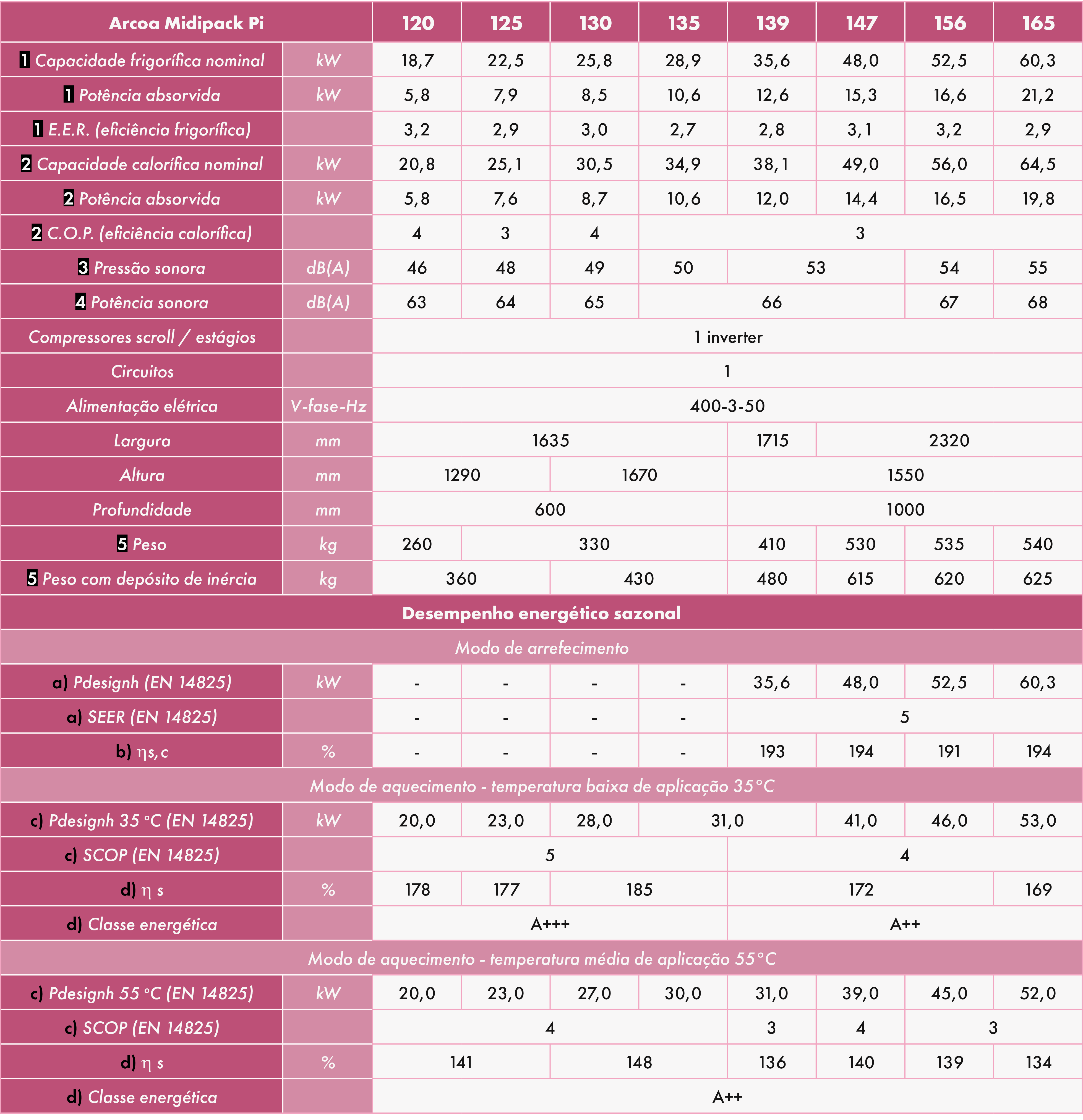

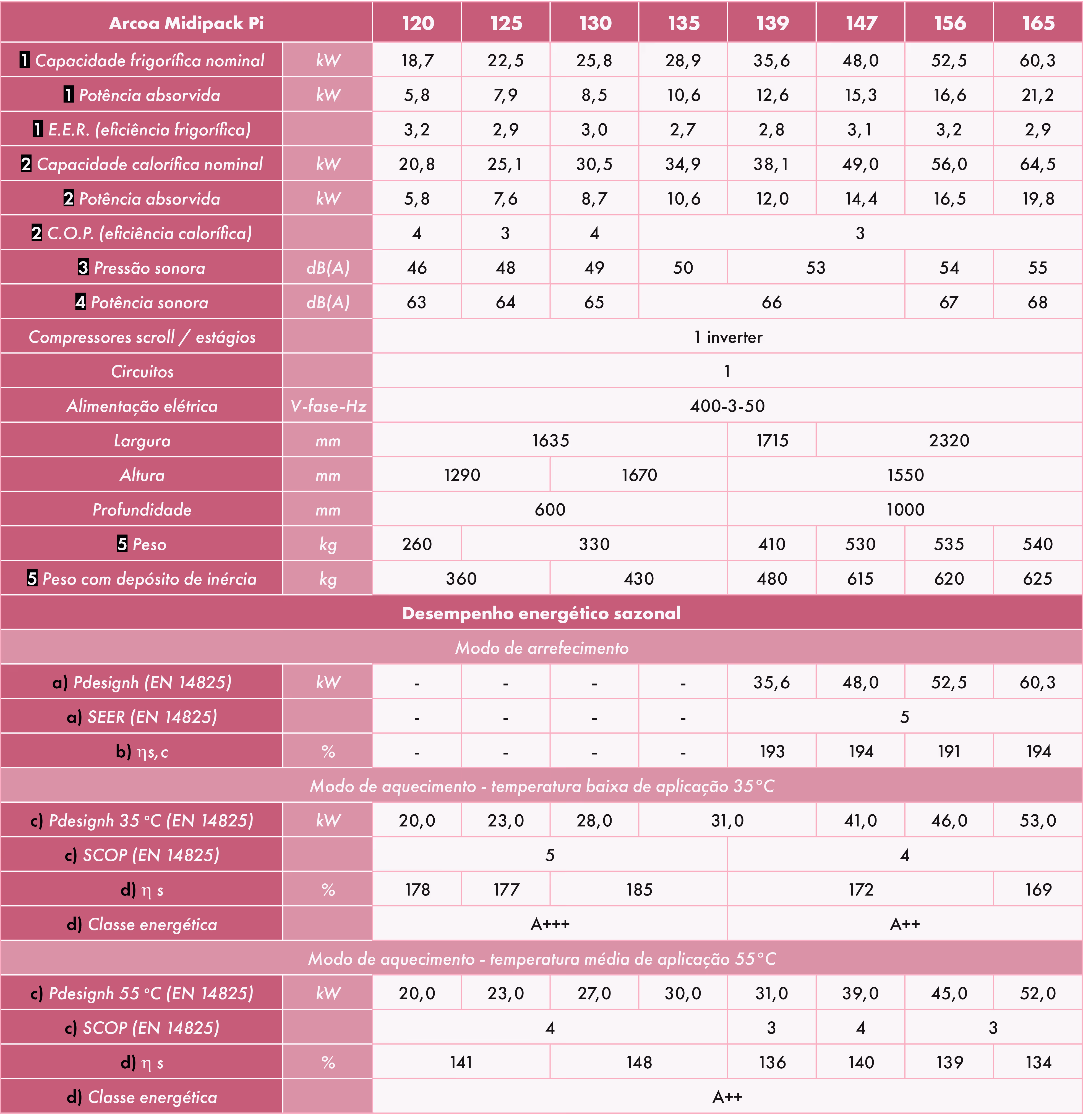

TABELA DE SELEÇÃO PARA ARCOA MIDIPACK Pi

Dados nas seguintes condições: 1) Ar: 35 °C - Água: 12/7 °C; 2) Ar: 7 °C, B.S. - 6 °C, B.U.- Água: 40/45 °C; 3) Em campo aberto (Q = 2), a 5 m da unidade; 4) Nível de potência sonora total em dB(A), com base em medições realizadas de acordo com a norma EN 12102 e UNI EN-ISO 9614; 5) Peso referido à unidade sem carga e sem acessórios; Desempenho de acordo com a norma EN 14511:; a) Aplicação a baixa temperatura (7 °C); b) Eficiência energética sazonal: arrefecimento a baixa temperatura (Regulamento UE 2016/2281); c) Em condições climáticas médias; d) Eficiência energética sazonal: aquecimento a baixa temperatura em clima médio (Regulamentos UE n.º 811/2013 e n.º 813/2013 – classe entre D ; e A+++)

‍

Para a seleção e tarifas do modelo mais adequado ao seu projeto, e validação de dados na condições de projeto, entre em contacto com a nossa equipa de consultores.
