Vantagens
Estética cuidada.
Controlo do caudal em função da taxa de CO2 presente no local.
Controlo de caudal possível via aplicação para smartphone (iOS ou Android).
Fonte de alimentação: 12 V ou 230 V.
Grelha removível para facilitar a manutenção.
Gama
- Caudal de extração de 10 a 100 m3/h a 80 Pa.
- Adaptação progressiva do caudal (10, 25, 50, 75 ou 100% de abertura).
- 3 níveis de acionamento: nível 1 < 800 PPM; nível 2 de 800 a 1100 PPM; nível 3 > 1100 PPM.
Designação
Aplicação / Utilização
- Montagem na parede ou no teto.
- Instalação em locais do setor terciário.
Construção / Composição
Construção:
- Em poliéster de cor branca.
- As válvulas têm um diâmetro externo de 180 mm e uma espessura de 50 mm.

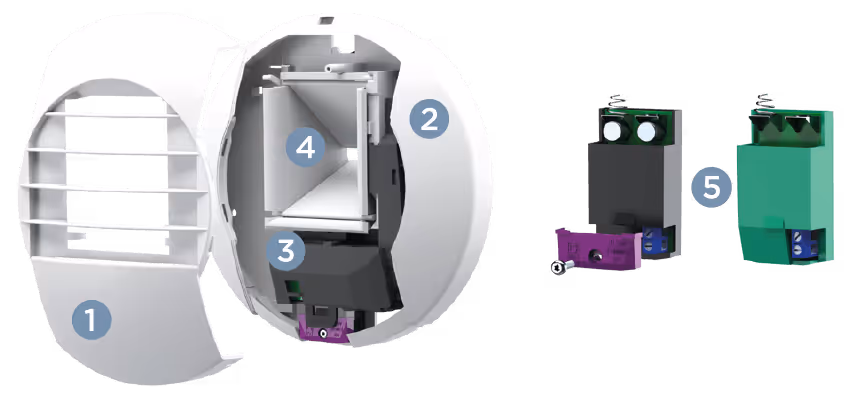

Composição:
- Grelha removível.
- Conjunto proteção + placa de suporte com com juntas.
- Placa eletrónica - sensor de CO2.
- Estrutura para passagem de ar com 2 registos.
- Caixa de ligações elétricas de 230 V (roxo) ou 12 V (verde).
Opções
Acondicionamento
- Vendido à unidade.
LIMITES DE UTILIZAÇÃO
- Gama de pressões assegurada pelo elemento regulador: 60 a 160 Pa.

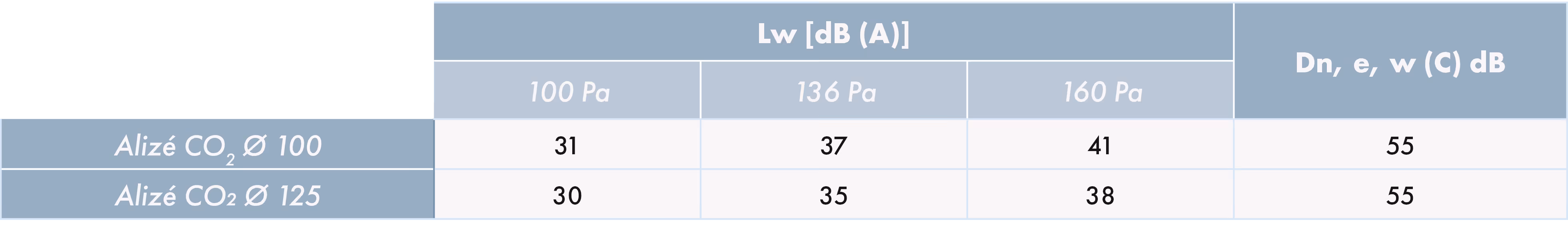

CARACTERÍSTICAS ACÚSTICAS
DESEMPENHO AERÓLICO
MONTAGEM NA PAREDE
- As válvulas são montadas através de encaixe simples numa conduta com Ø 100 ou Ø 125 mm, flexível ou rígida.
- Fixação e estanquidade asseguradas pela junta de borracha.
MONTAGEM NO TETO
- A válvula de CO2 requer manutenção regular (pelo menos duas vezes por ano) para conservar suas propriedades.
- Antes de qualquer intervenção na electroválvula 230 V ou 12 V, é imperativo cortar a alimentação no quadro elétrico. A válvula não deve ser removida da conduta para se realizar a manutenção.
- Desprenda a grelha da válvula e retire a estrutura sem desencaixar os registos.
- Limpe a grelha e a estrutura com água e sabão e enxague.
- Reinstale a estrutura, tendo o cuidado de posicionar corretamente os eixos dos registos nos ganchos dos atuadores.
- Levante a grelha na válvula.
APLICAÇÃO SMARTPHONE
- O VMC Connect é uma aplicação para smartphone (iOS ou Android) para controlar as válvulas Alizé CO2.
- Através desta aplicação, é possível ler a higrometria e o nível de CO2 do local em que está instalado.
- Dispõe, ainda, de leitura do caudal.
Adaptação placo de 3 ganchos para Alizé CO2
Construído em poliestireno.
Instalação direta na válvula de extração.
2 modelos disponíveis: 100 e 125 mm.
