Volcane® XS
recuperador para los sectores residencial y terciario con intercambiador de flujo cruzado
Ventajas
Bajo consumo de energía.
Alta eficiencia de recuperación de calor, hasta un 82%.
Compacto
Bypass integrado.
Mantenimiento sencillo.
Nivel sonoro reducido.
Control ModBus.
DESCRIPCIÓN TÉCNICA
GAMA
- Gama compuesta por 6 modelos.
- Caudal máximo 2000 m3/h.
DESIGNACIÓN
APLICACIÓN/USO
- Recuperación de energía con interruptor de flujo cruzado adecuado para su uso en los sectores residencial y terciario.
- Instalación interior.
CONSTRUCCIÓN/COMPOSICIÓN
Cubierta:
- Chapa galvanizada y EPP de alta densidad con alta resistencia al impacto.
- Control integrado en el recuperador.
- Conexiones circulares.
Ventilador:
- Reacción centrífuga y con motor de acoplamiento directo.
Motor:
- Motor monofásico, 230 V, 50 Hz.
Intercambiador:
- Intercambiador de flujo cruzado, con una eficiencia de hasta el 82%.
Filtros:
- Filtros G3 en ambas transmisiones.
- Riel para filtro adicional (F7/F8/F9) en la insuflación.
Control:
- La estufa se suministra con el control EASY Touch.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES

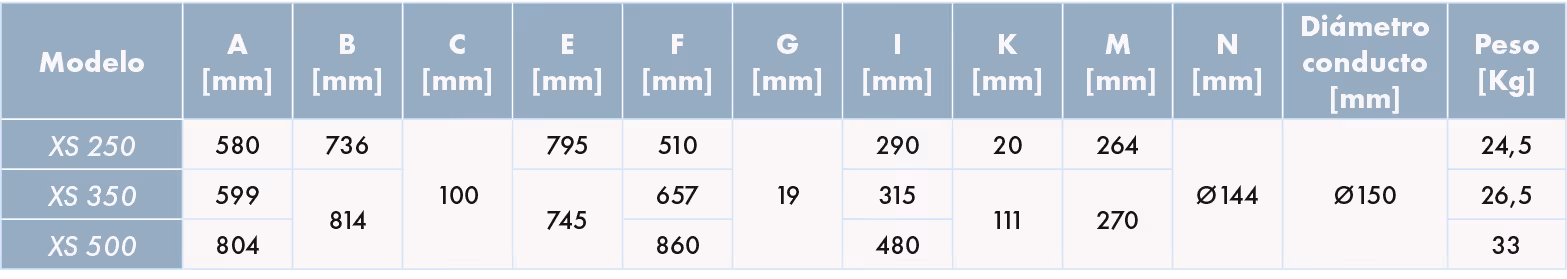

Volcane® XS 250, XS 350 y XS 500
(2) Volcane XS 350/Volcane XS 500

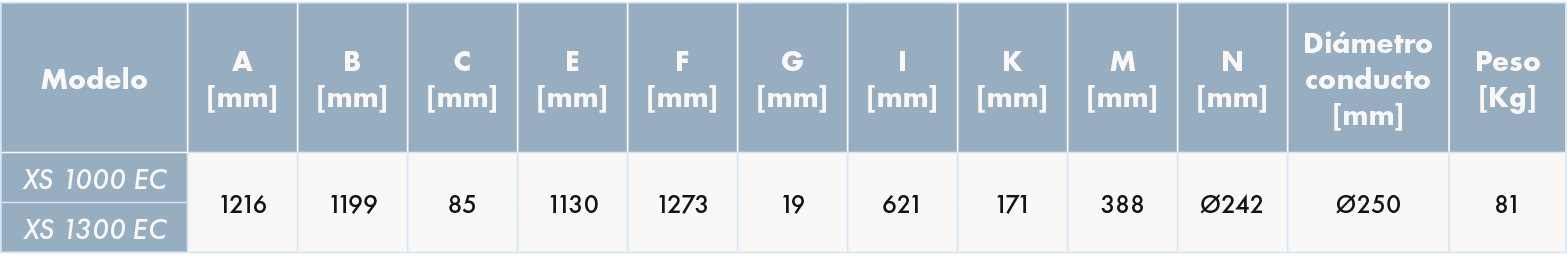

Volcane® XS 1000 EC y XS 1300 EC
Volcane® XS 2000 EC

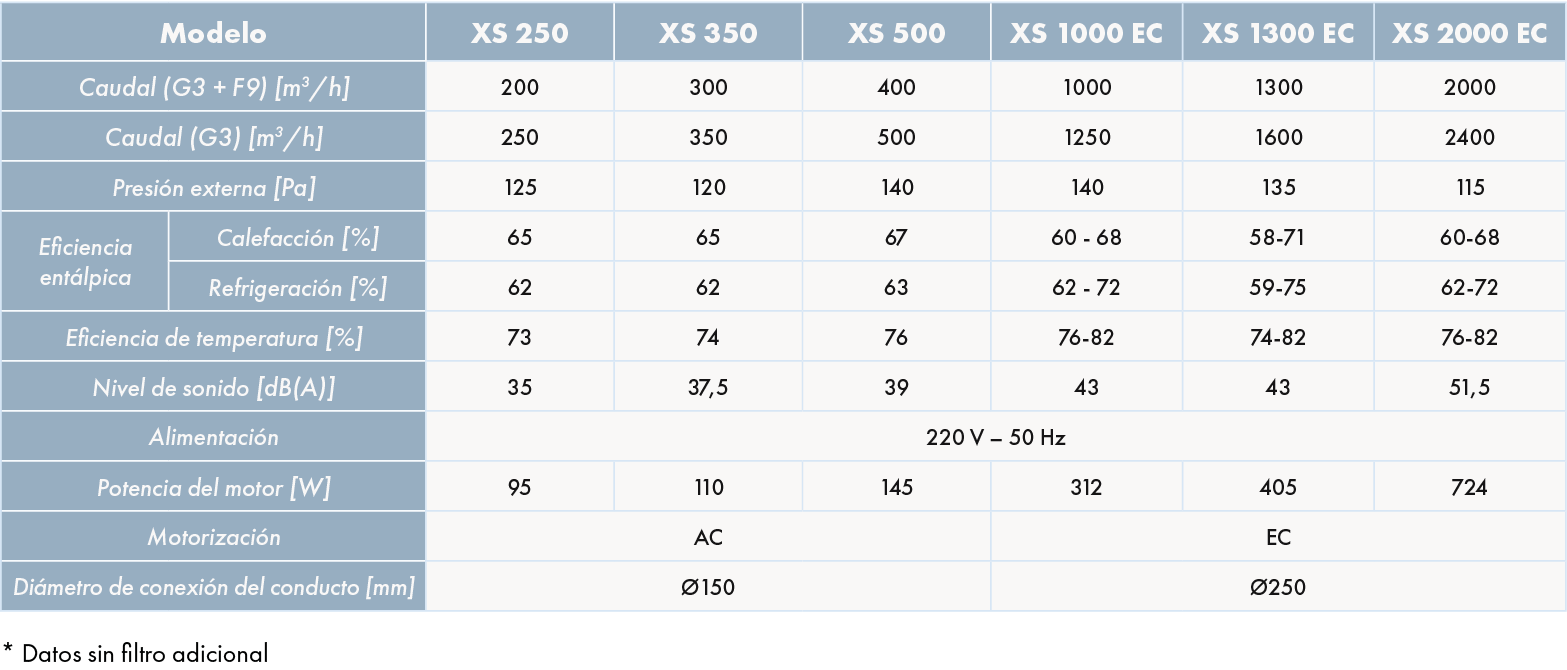

CARACTERÍSTICAS TÉCNICAS

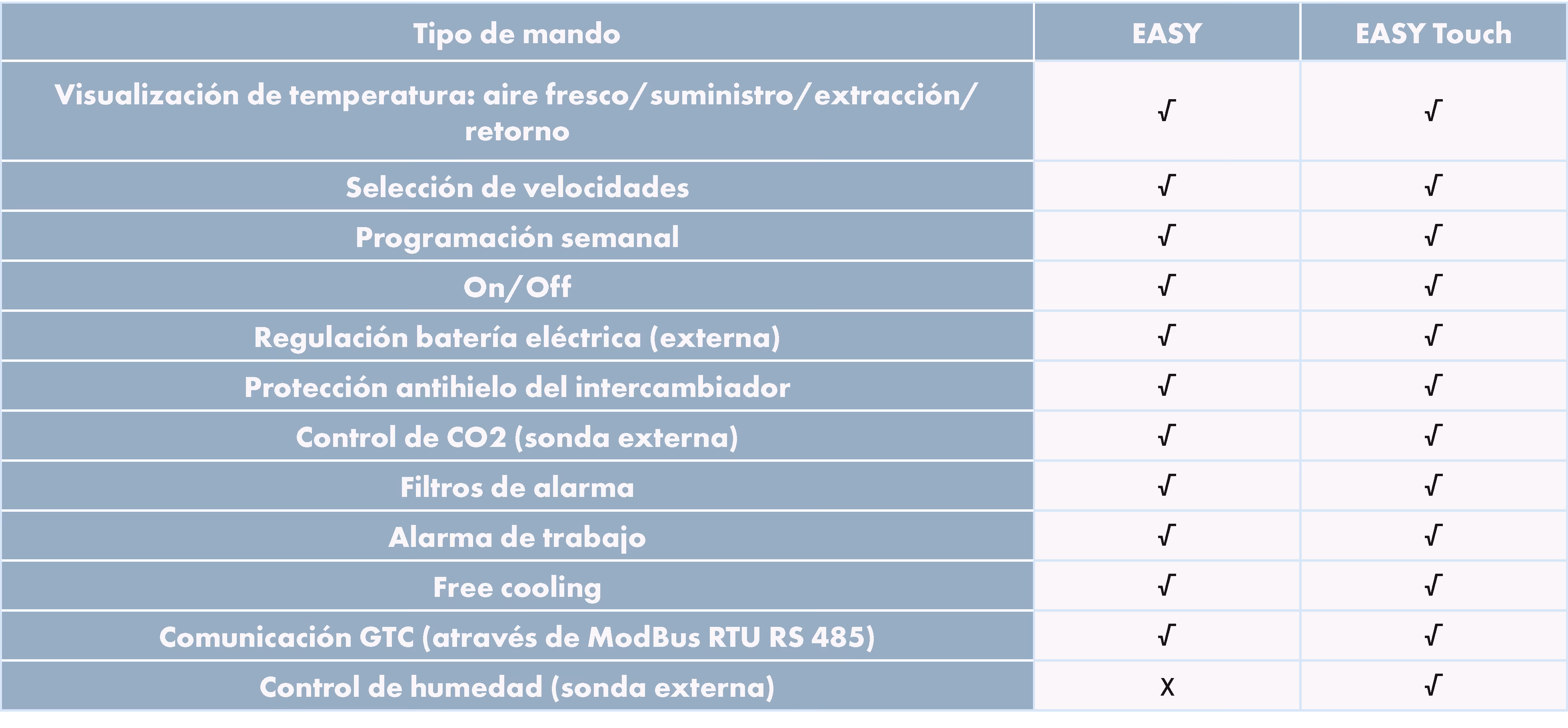

FUNCIONES DE CONTROL
2) control para los modelos 1000 EC, 1300 EC y 2000 EC
SELECCIÓN
CURVAS DE SELECCIÓN

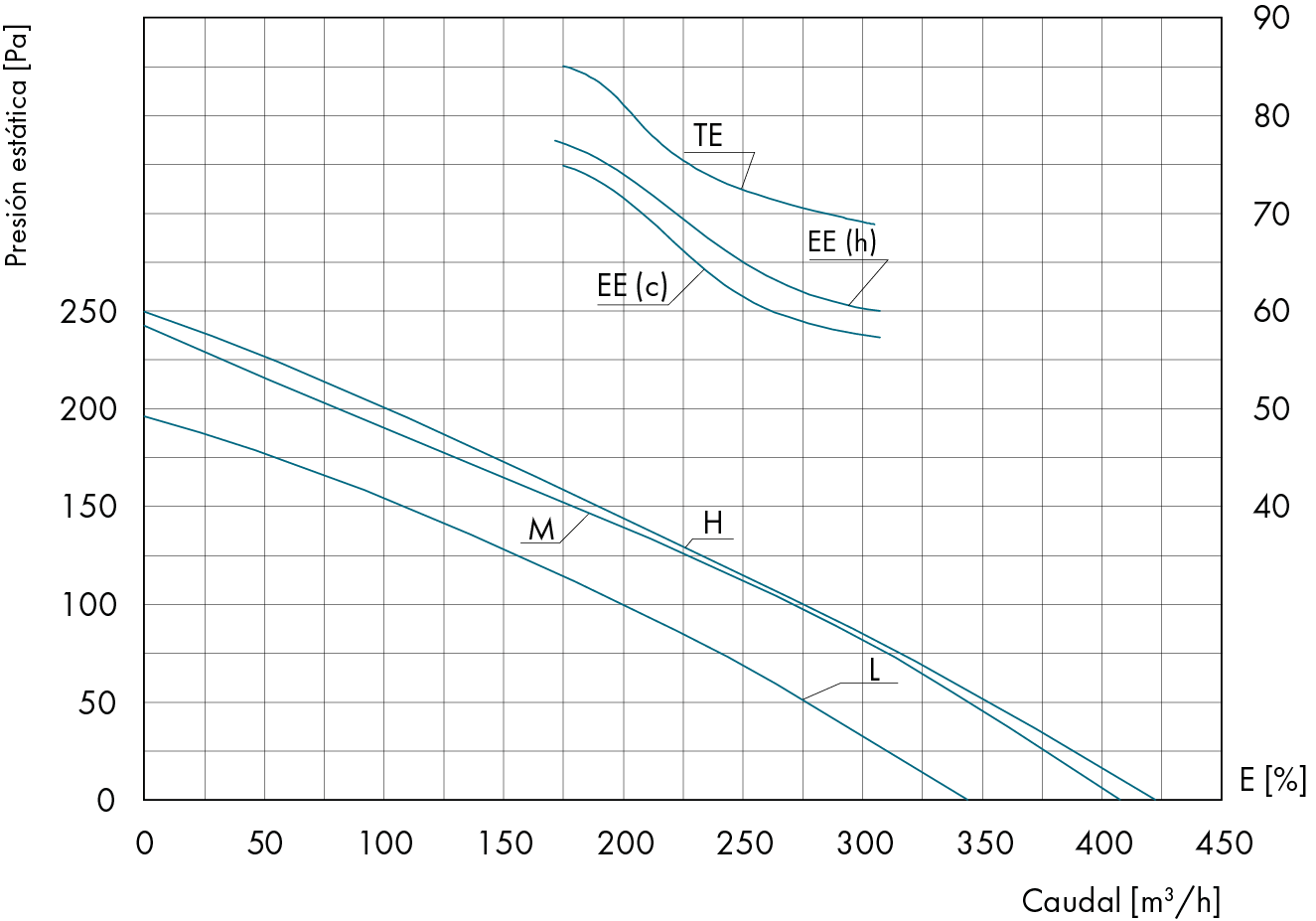

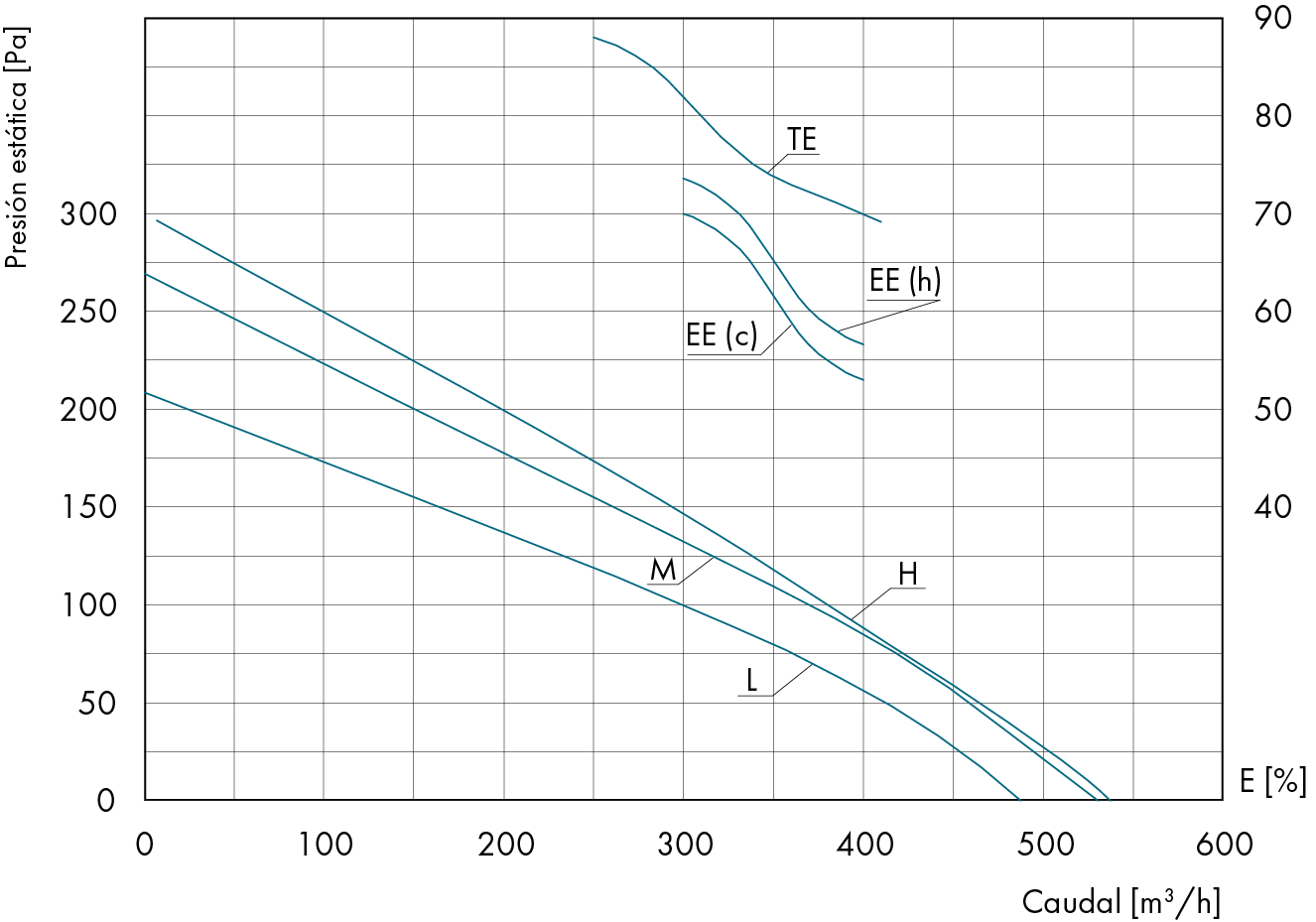

Modelo 250 (G3)
M = Velocidad media
L = Velocidad baja
Е = Eficiencia
ТЕ = Eficiencia térmica
EE (h)/(c) = Eficiencia entálpica calefacción/refrigeración

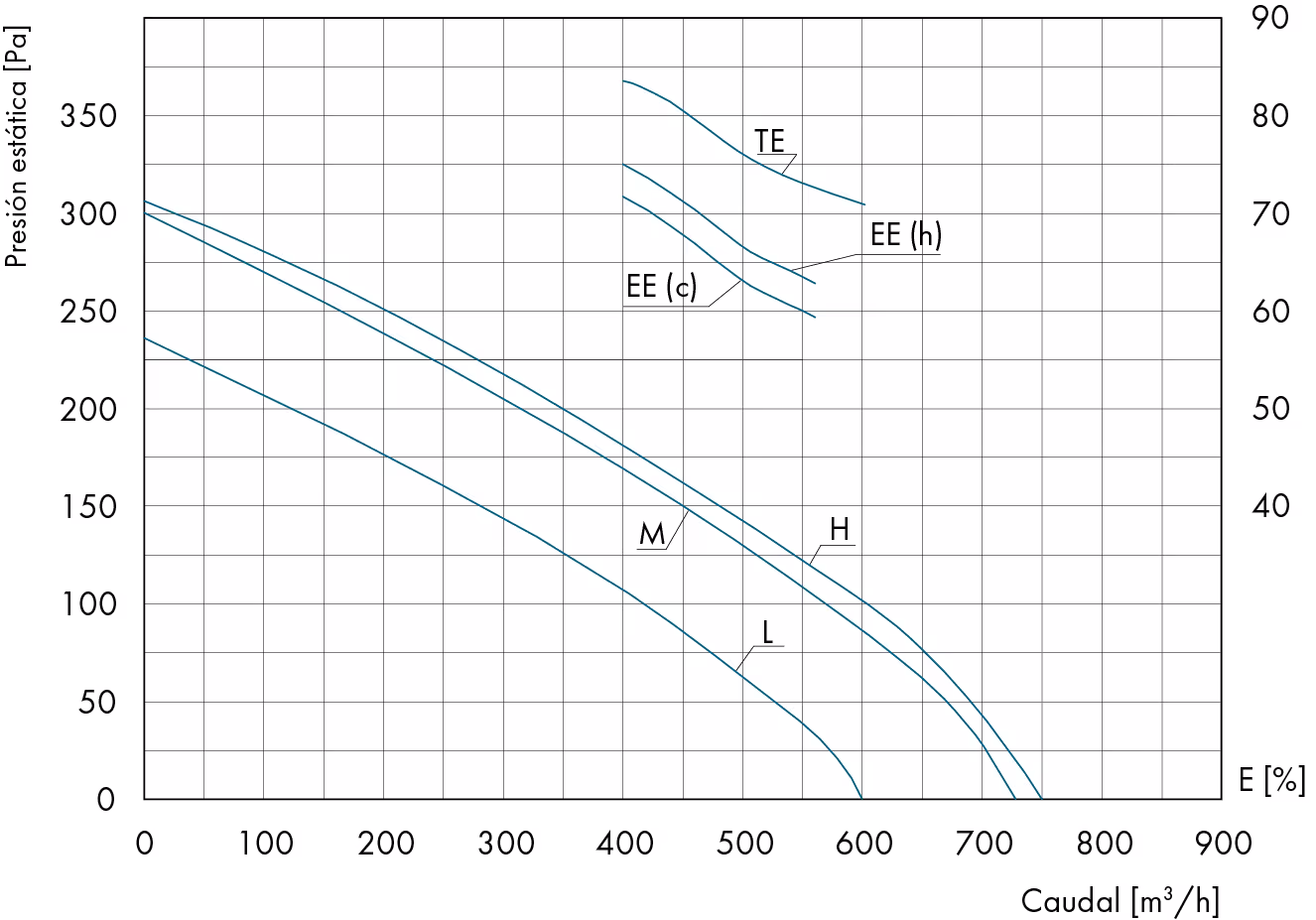

Modelo 350 (G3)
M = Velocidad media
L = Velocidad baja
Е = Eficiencia
ТЕ = Eficiencia térmica
EE (h)/(c) = Eficiencia entálpica calefacción/refrigeración

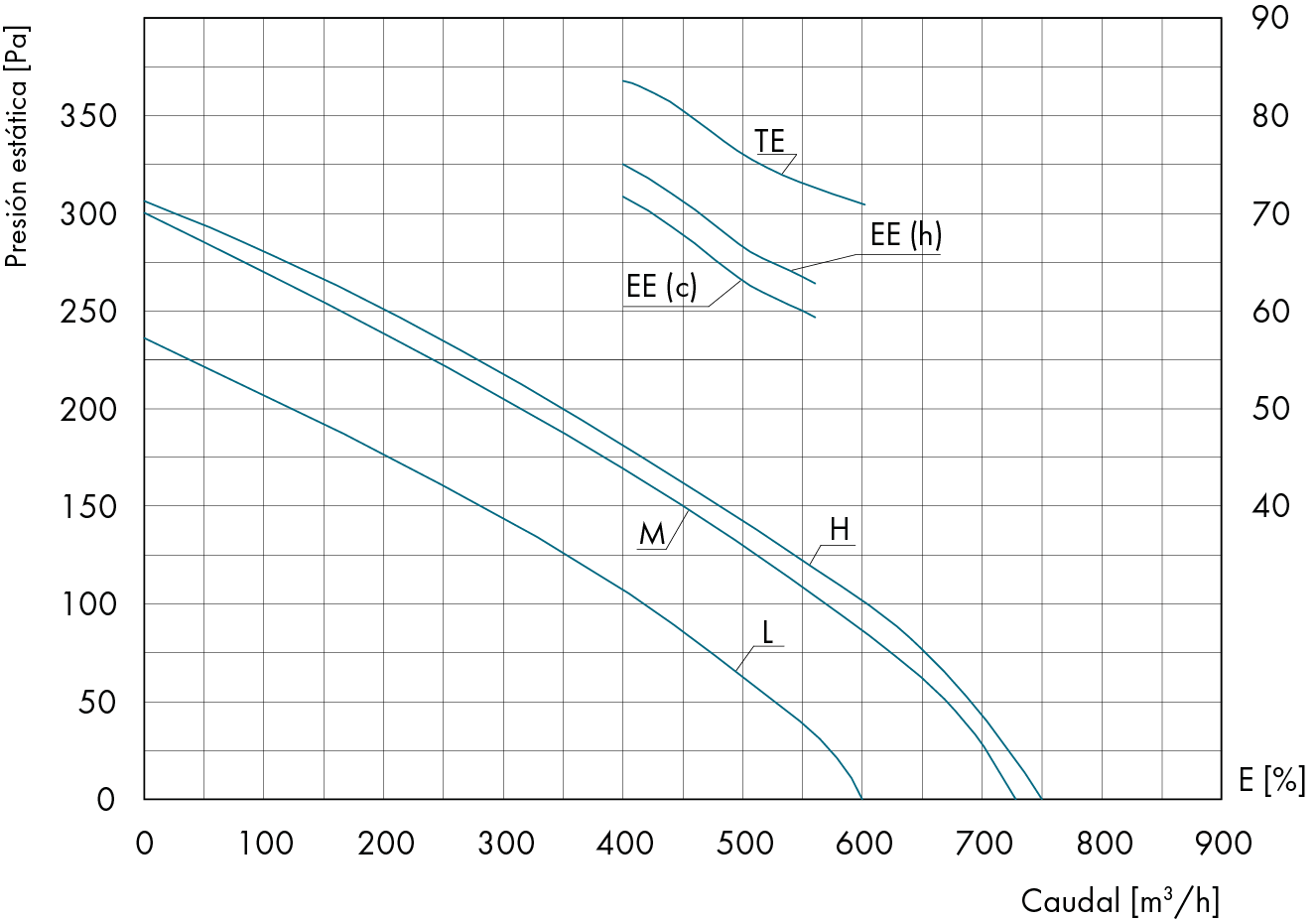

Modelo 500 (G3)
M = Velocidad media
L = Velocidad baja
Е = Eficiencia
ТЕ = Eficiencia térmica
EE (h)/(c) = Eficiencia entálpica calefacción/refrigeración

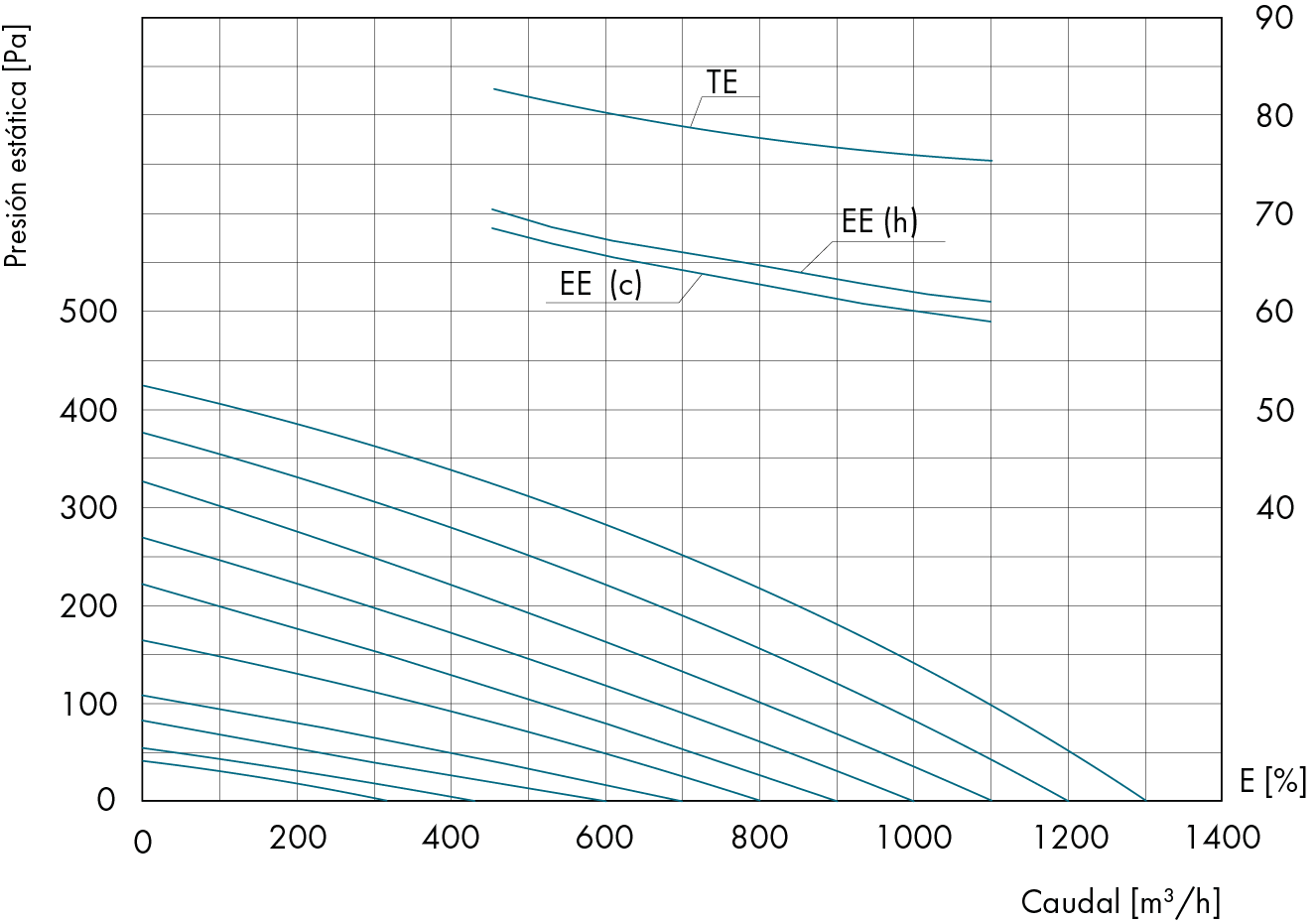

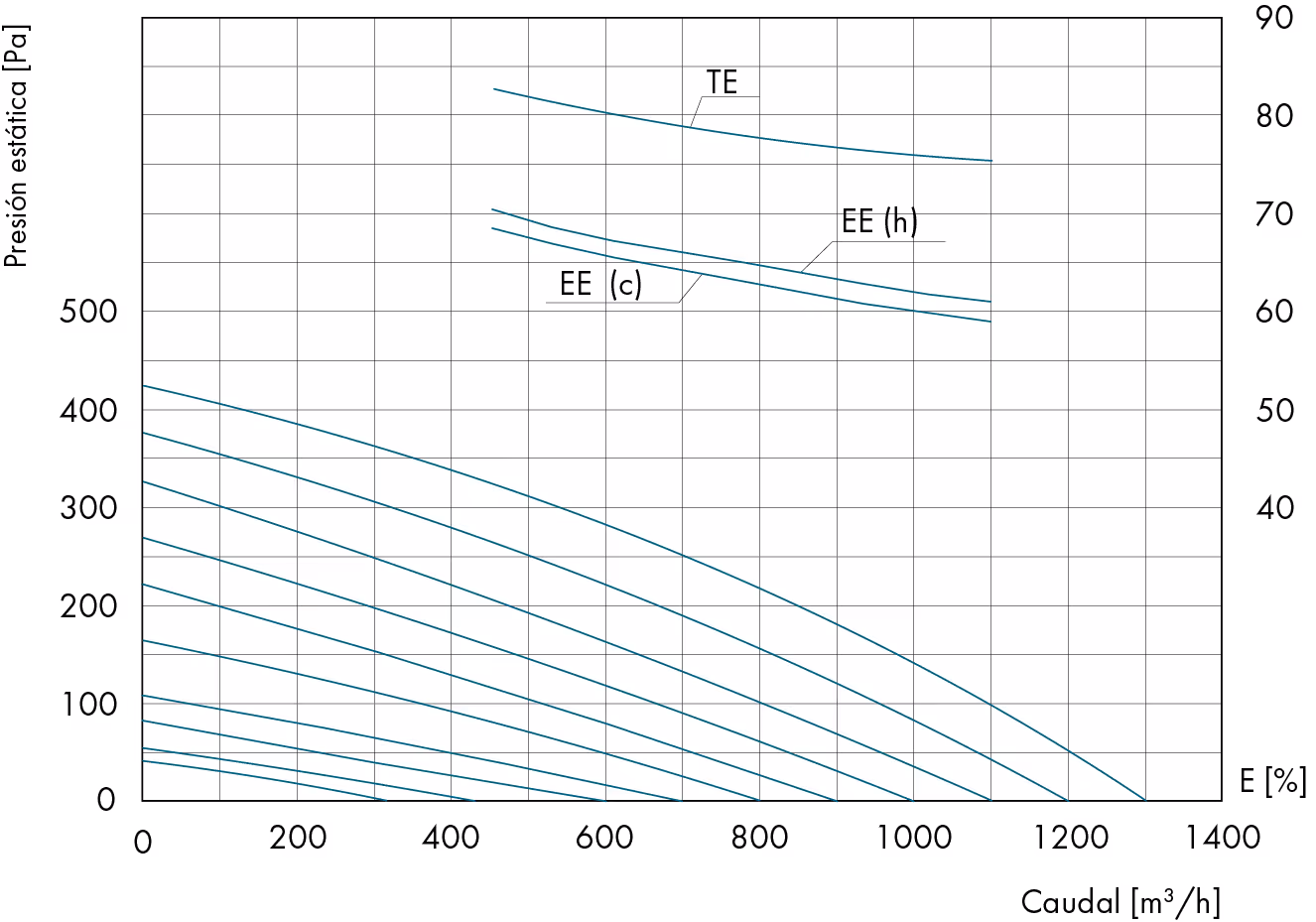

Modelo 1000 EC (G3+F9)
M = Velocidad media
L = Velocidad baja
Е = Eficiencia
ТЕ = Eficiencia térmica
EE (h)/(c) = Eficiencia entálpica calefacción/refrigeración
Modelo 1300 EC (G3+F9)
M = Velocidad media
L = Velocidad bajaЕ = Eficiencia
ТЕ = Eficiencia térmica
EE (h)/(c) = Eficiencia entálpica calefacción/refrigeración

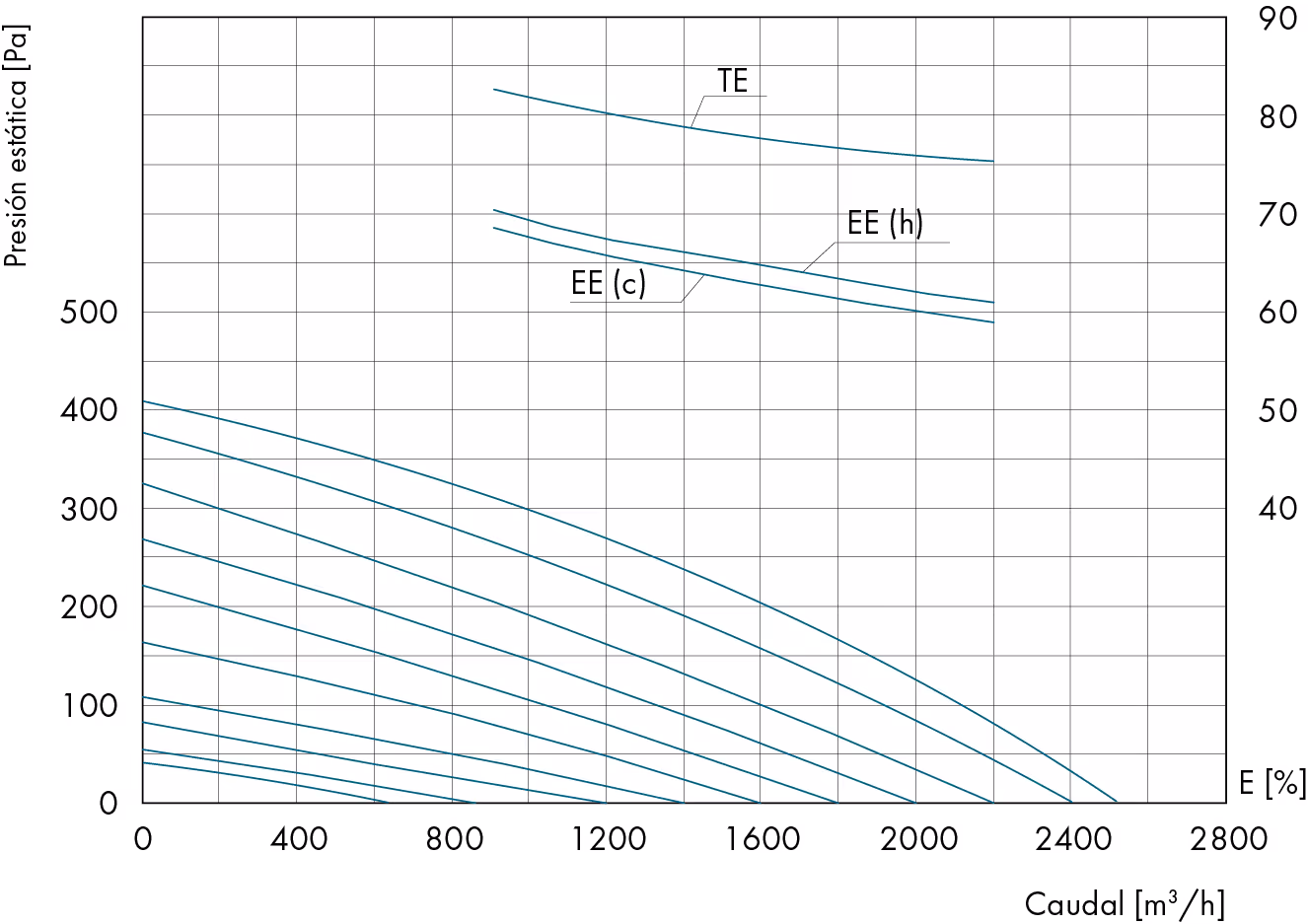

Modelo 2000 EC (G3+F9)
M = Velocidad media
L = Velocidad baja
Е = Eficiencia
ТЕ = Eficiencia térmica
EE (h)/(c) = Eficiencia entálpica calefacción/refrigeración
INSTALACIÓN

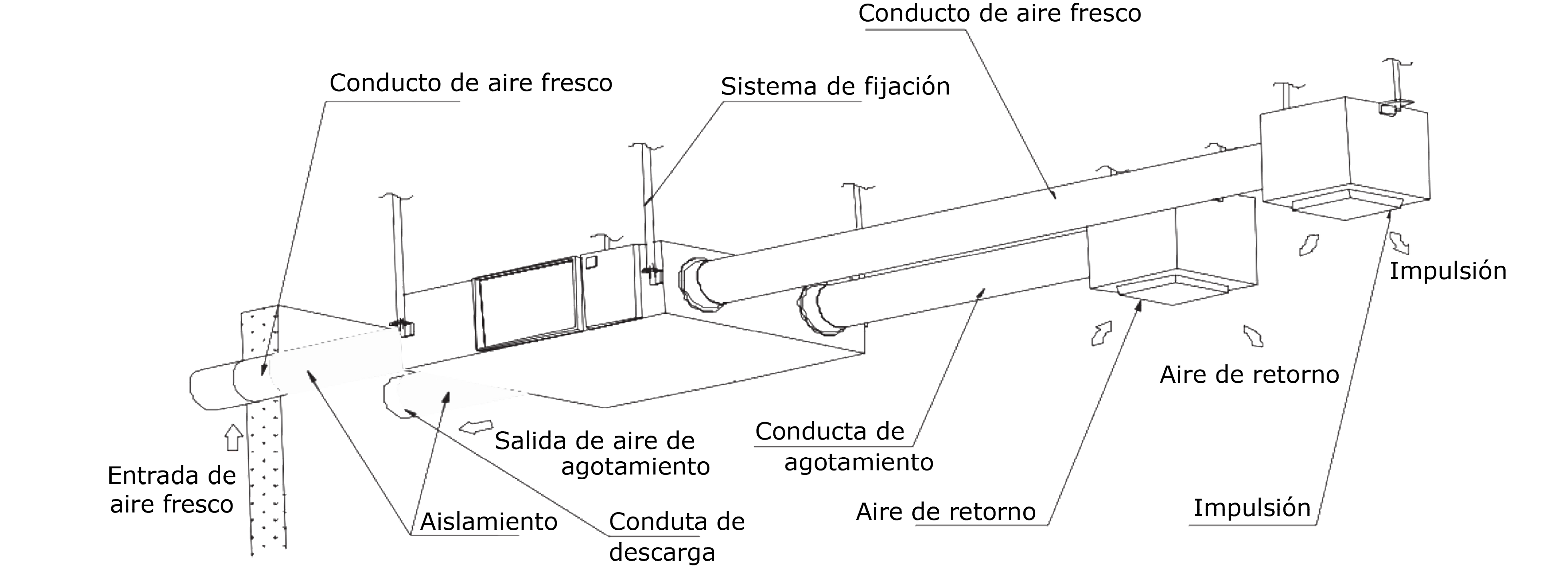

DIAGRAMA DE MONTAJE
