Vitta S-PP
ventilador para aire con humos y polvo pequeño
Ventajas
Utilización para entornos contaminados con polvo.
Perfil de los álabes de la turbina específico para el tipo y la concentración de los contaminantes transportados.
Eficacia optimizada: turbina adaptada a las características del aire.
Construcción robusta.
DESCRIPCIÓN TÉCNICA
GAMA
- 19 tamaños de turbina.
- Gama de caudales: de 360 a 216000 m³/h.
- Rango de presión: de 700 a 9000 Pa.

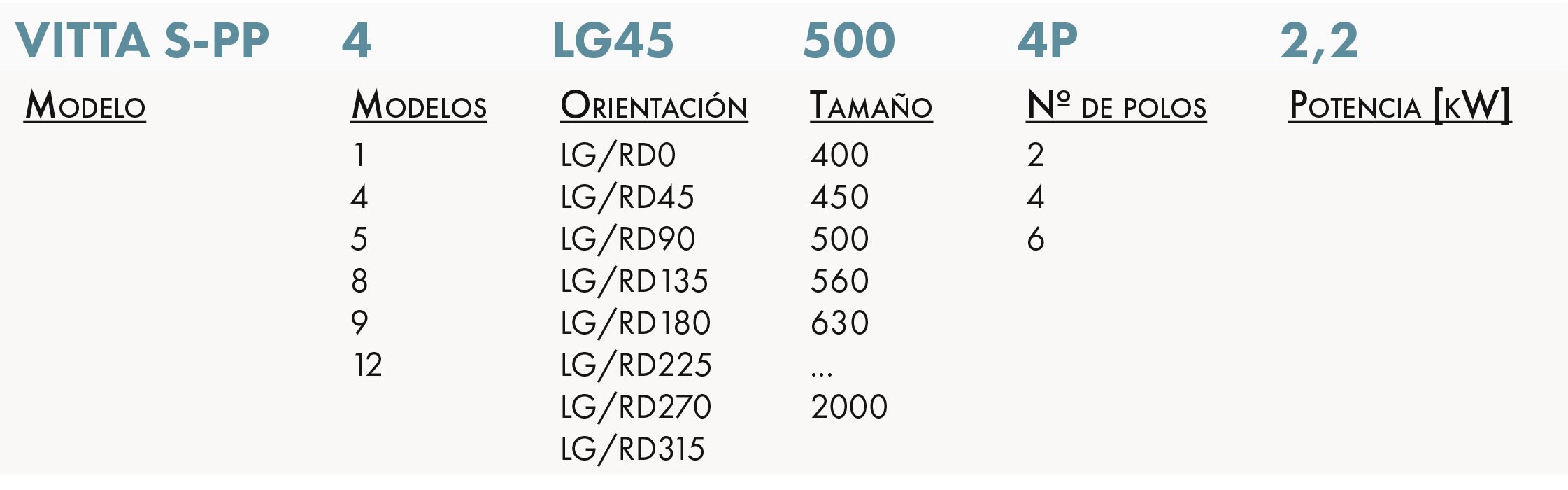

DENOMINACIÓN
APLICACIÓN / USO
- Extracción de aire con concentraciones de humo, polvo mineral o metálico fino o pesado, polvo y virutas de madera y material granulado.
- Utilización antes o después de las máquinas de aspiración de polvo y en todo tipo de procesos industriales.
CONSTRUCCIÓN / COMPOSICIÓN
- Completamente construido en acero pintado Fe360.
- Turbina de reacción de palas curvas equilibrada estática y dinámicamente, G6.3 clasificada según ISO 1940.
- El pergamino es de chapa pintada con epoxi revestimiento RAL 7031.
- Las volutas se colocan en 8 orientaciones posibles (0°, 45°, 90°, 135°, 180°, 225°, 270°, 315°), cada una con 2 sentidos de rotación: en el sentido de las agujas del reloj (RD) y en el sentido contrario (LG).
- Motorización: trifásica, 50 Hz, IP55.
- Clase de temperatura F.
- Versión R: con potencia optimizada.
OPCIONES
- Versión con motor monofásico.

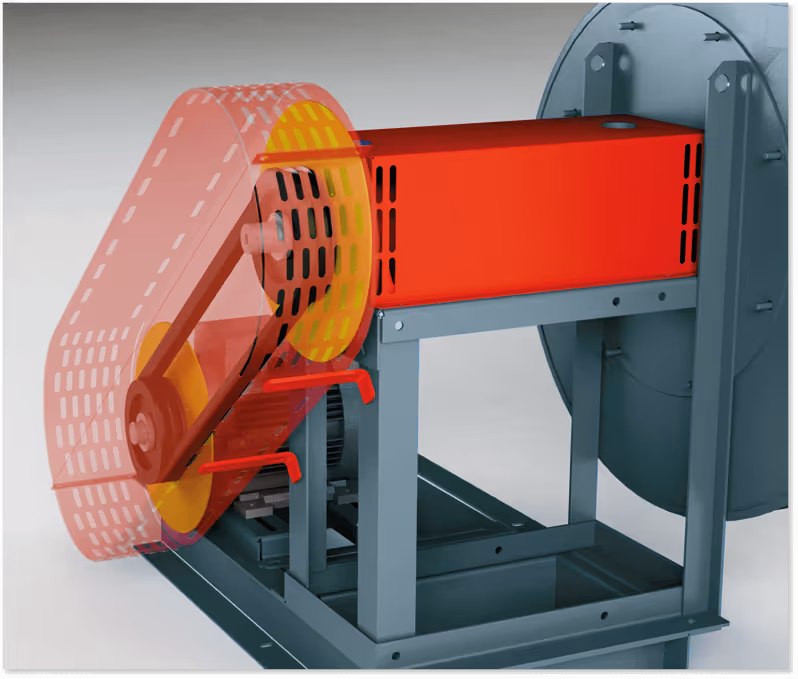

- Accionamiento por correa:
- Certificación ATEX para las zonas 1, 21, 2 y 22.
- Construcción con otros materiales (acero inoxidable, acero corten, etc.).

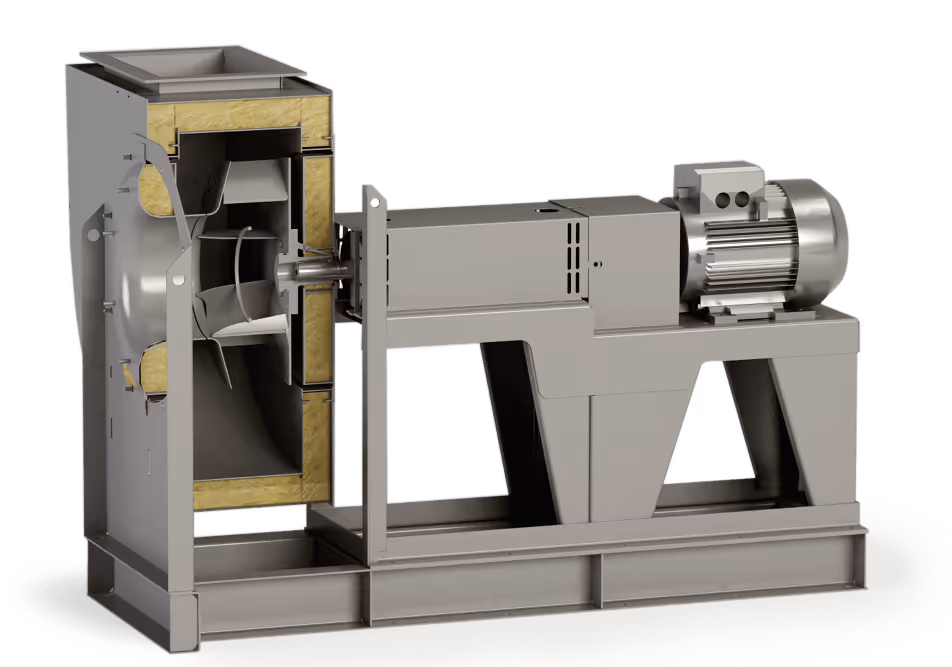

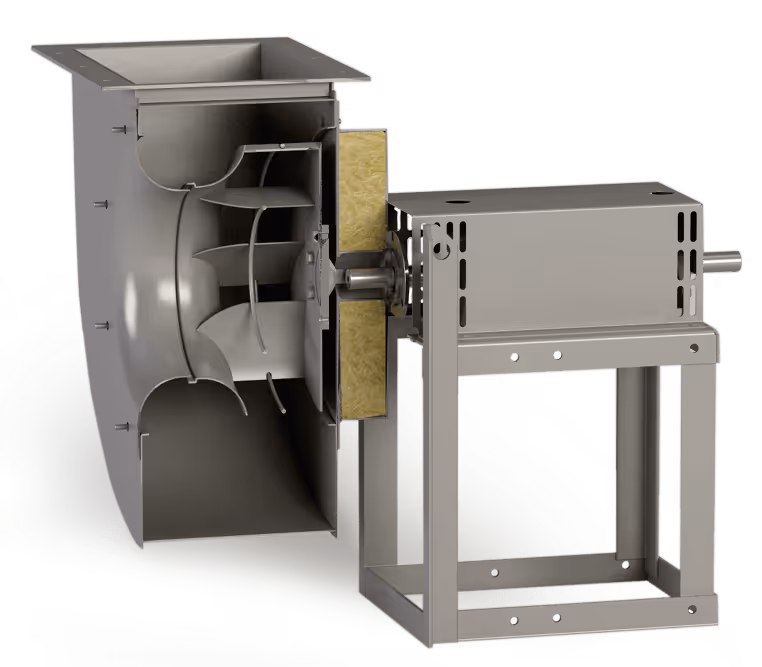

- Versión de alta temperatura:
Refrigeración de la turbina (> 60º C)
Disco aislado (> 150º C)
Voluta aislada (> 300º C)
EMBALAJE
- Vendido por unidad.
DIMENSIONES
LÍMITES DE UTILIZACIÓN
- Temperatura ambiente: de -20º C a 40º C.
- Temperatura de funcionamiento: de -10 a 60º C continuos.
- Para otras temperaturas, póngase en contacto con nosotros.

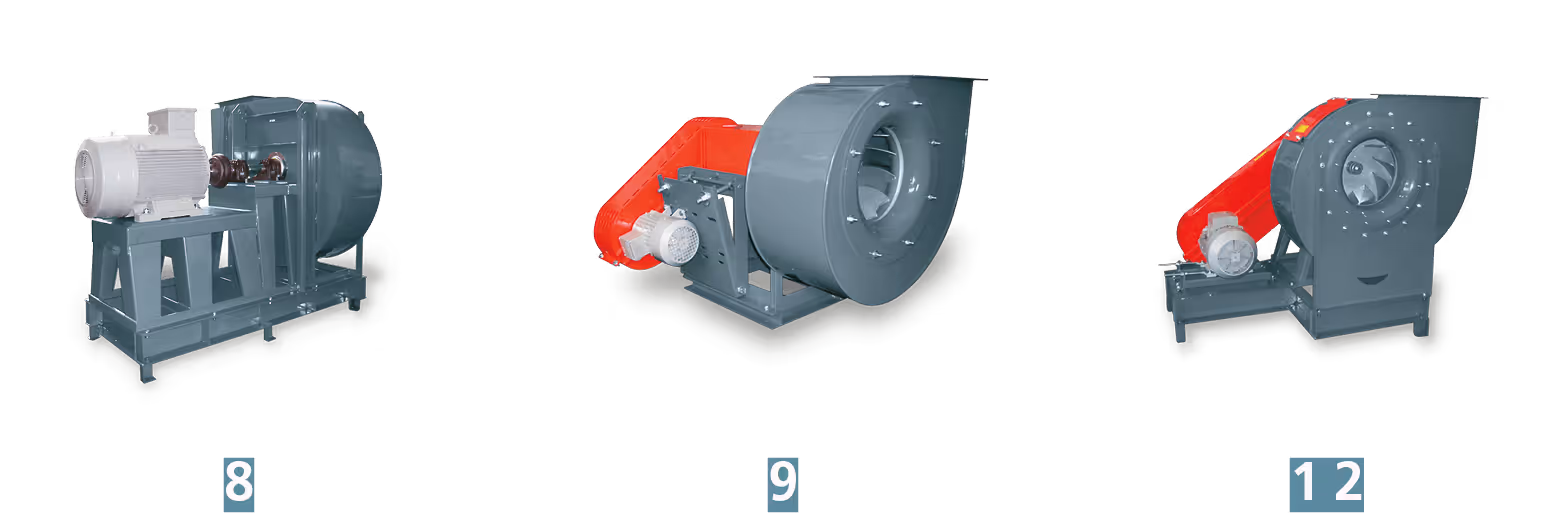

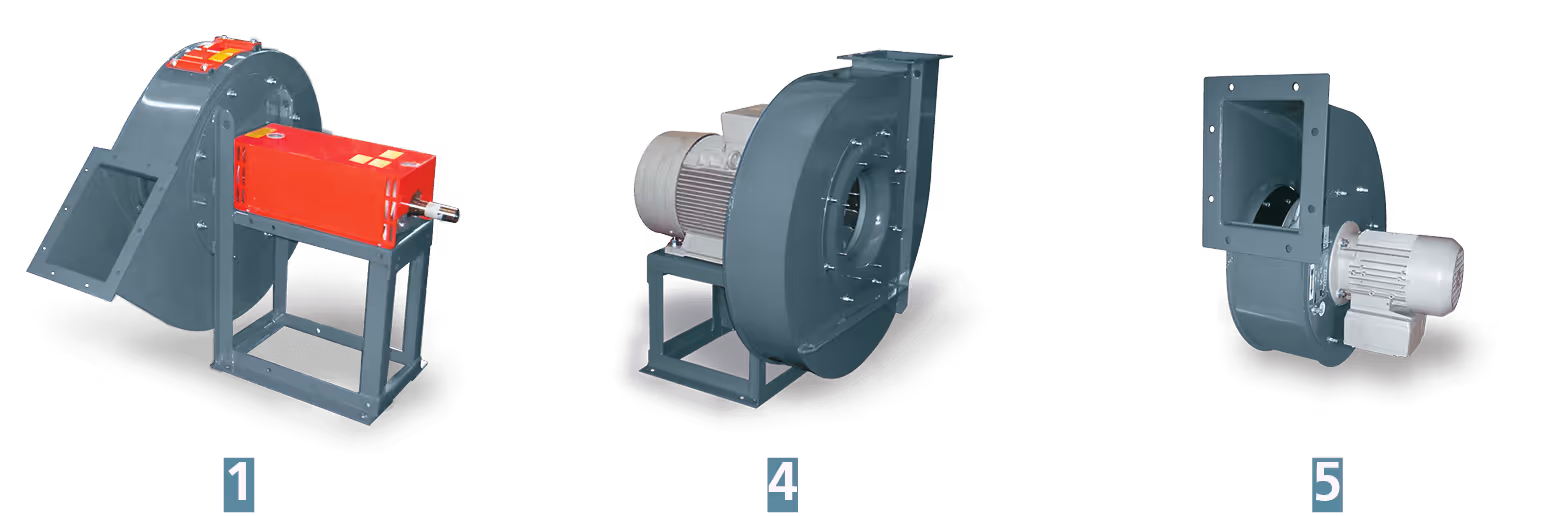

DISPOSICIONES
DIMENSIONES Y PESOS
- Esta información depende de la selección específica del modelo más adecuado para el proyecto en cuestión - póngase en contacto con nosotros para obtener más información.
MÁS INFORMACIÓN
- Consulte el Dossier técnico France Air Portugal sobre la gama Vitta.
SELECCIÓN
CURVAS DE SELECCIÓN
- Las curvas características mostradas en esta ficha de producto indican el rendimiento de aspiración de los ventiladores, a 20° C y 0 m (nivel del mar) con una densidad de 1.205 [kg/m³].

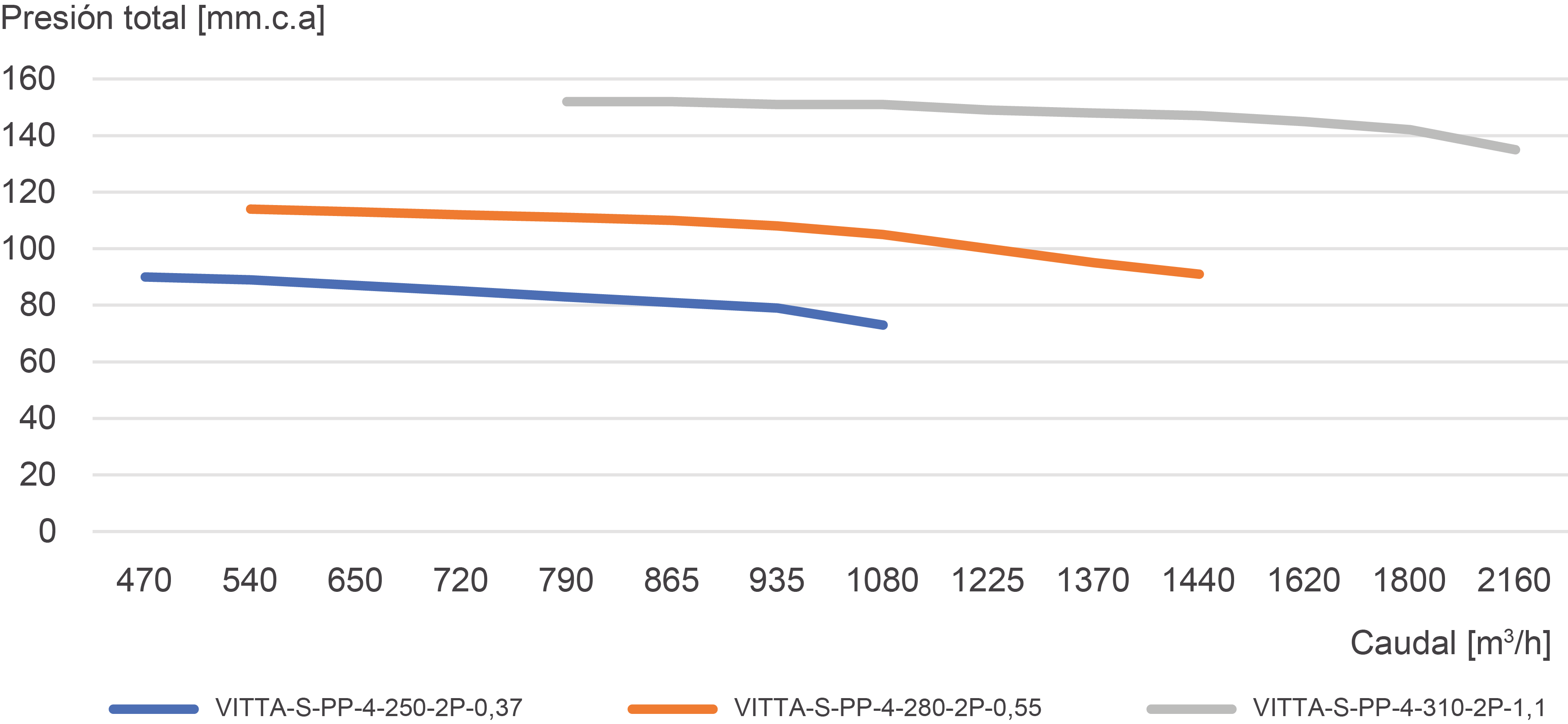

Modelos 250, 280 y 310

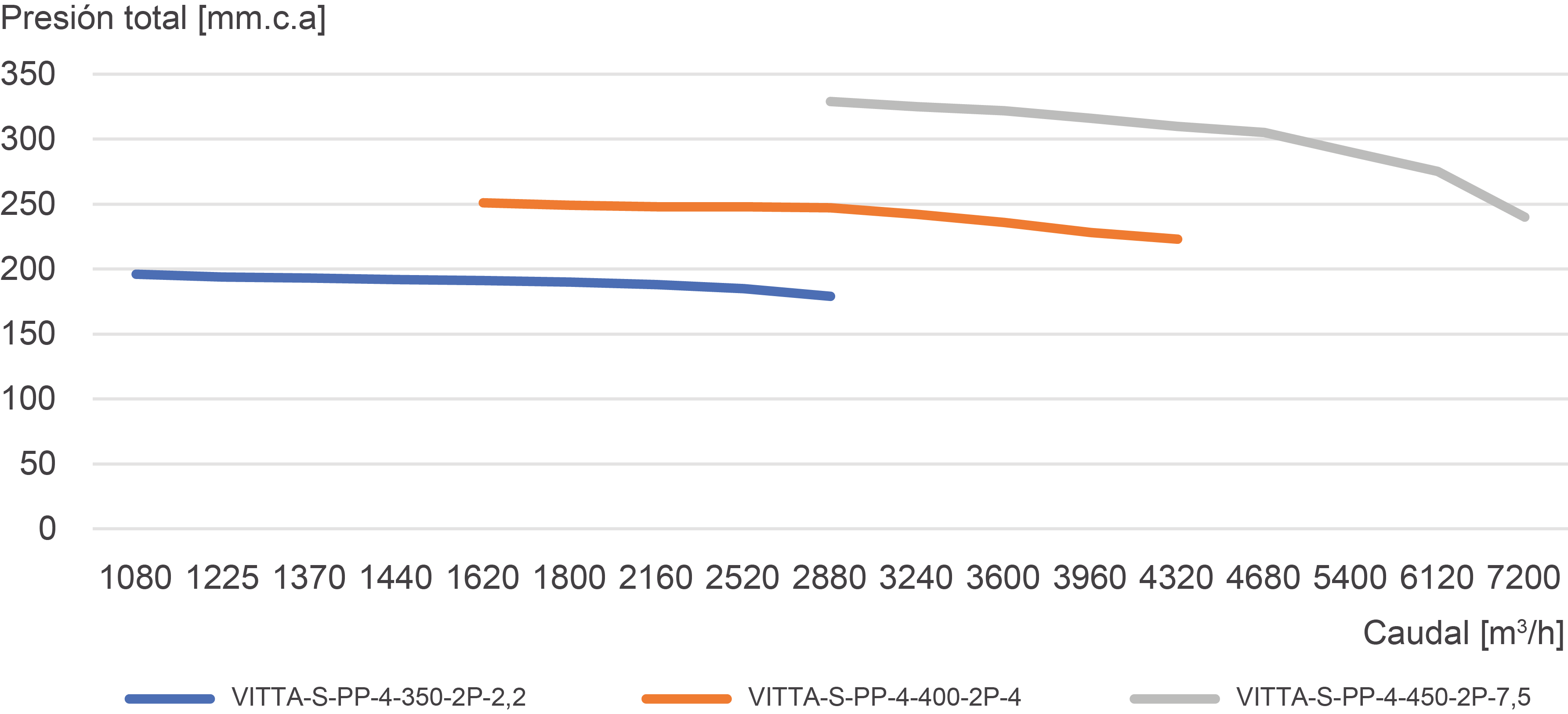

Modelos 350, 400 y 450

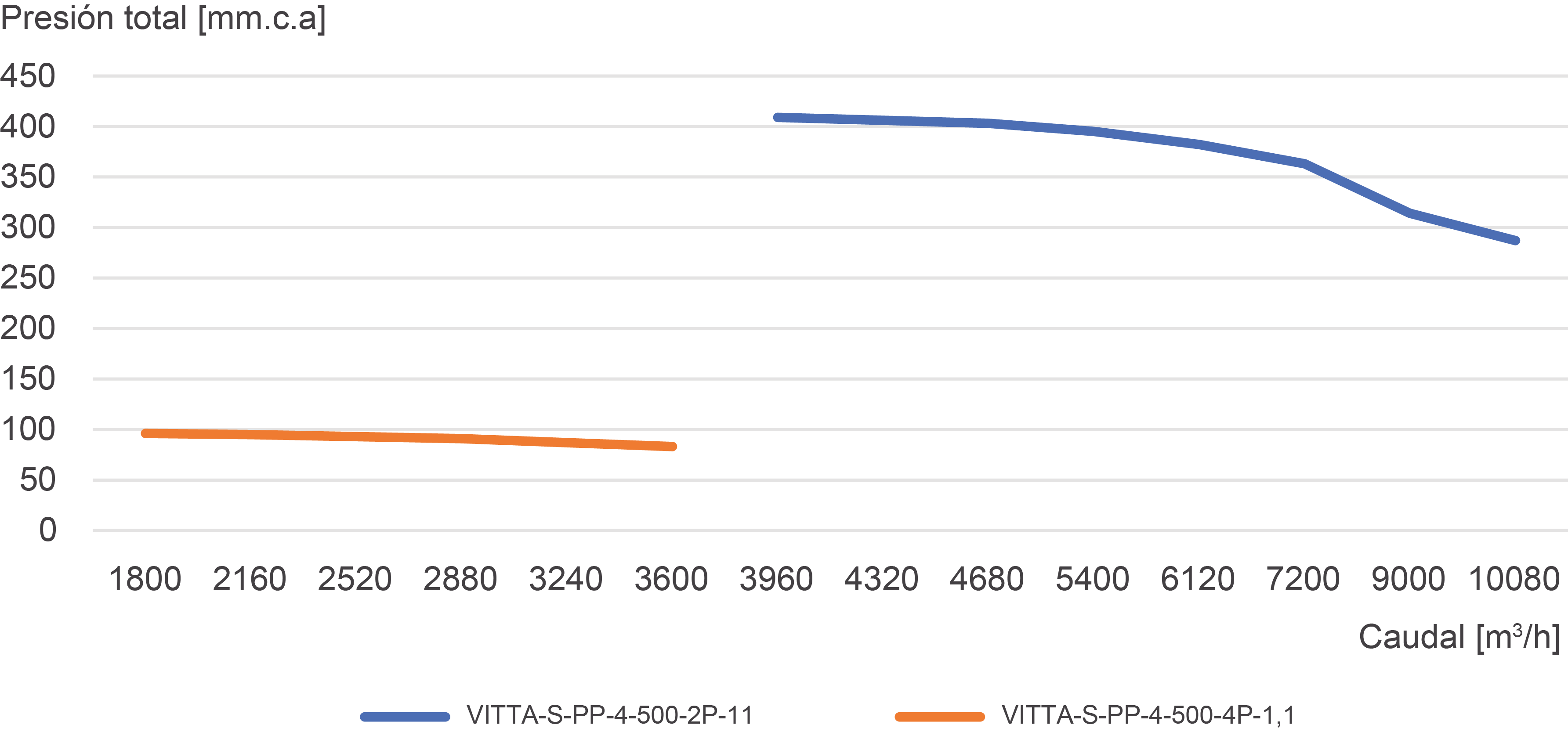

Modelo 500
Modelo 560

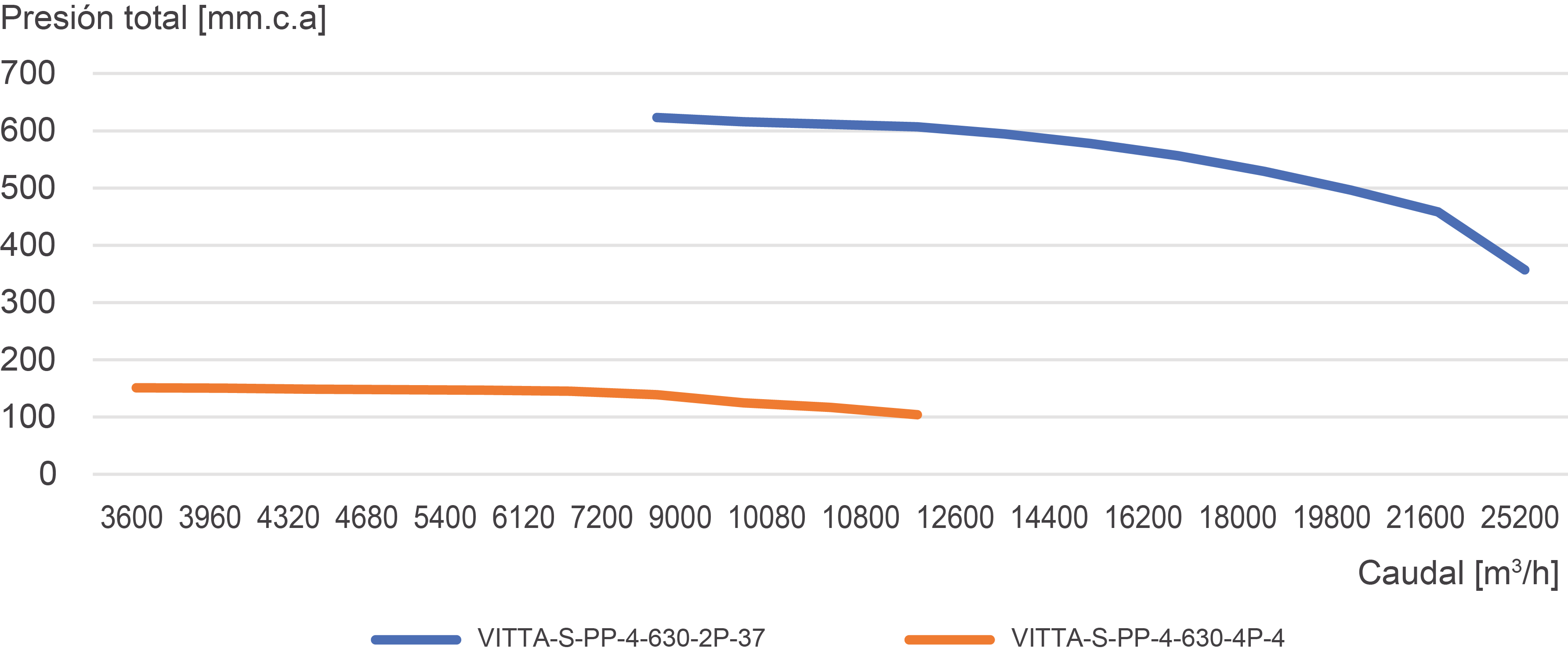

Modelo 630

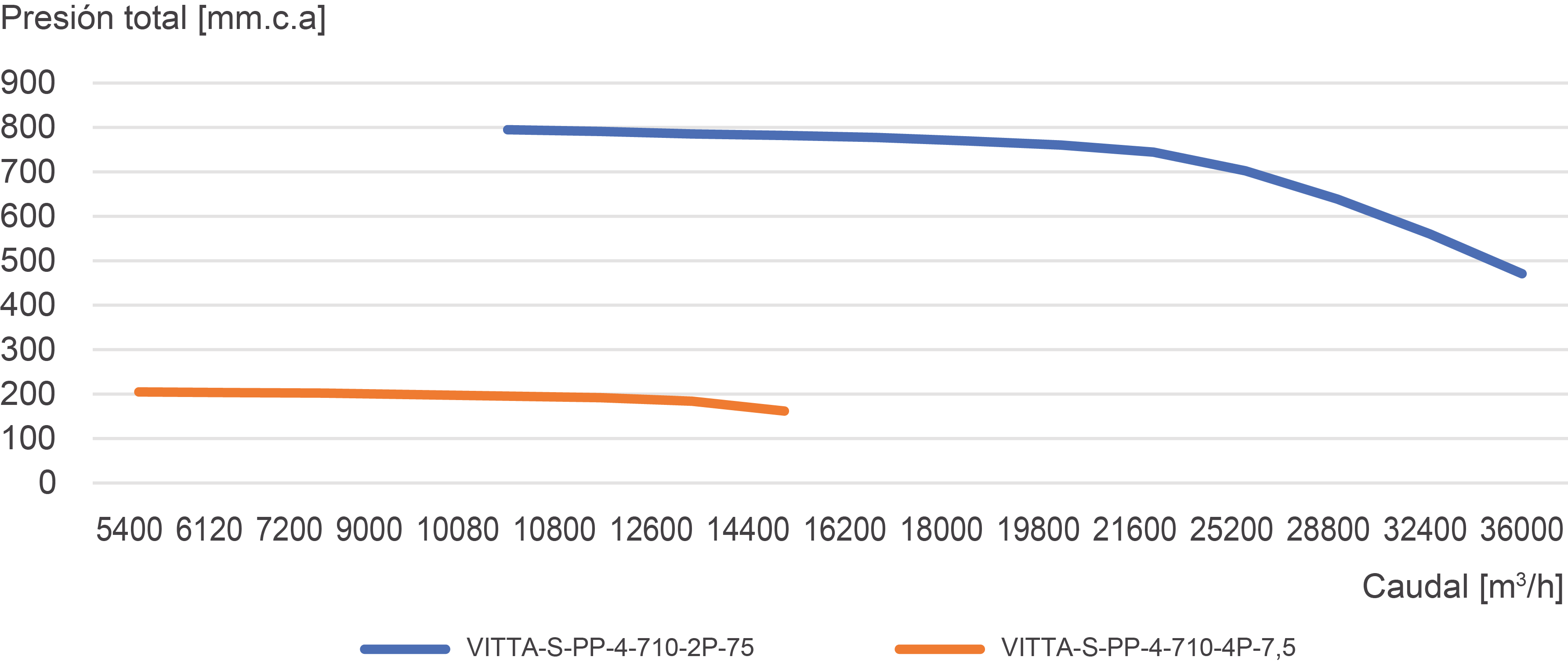

Modelo 710

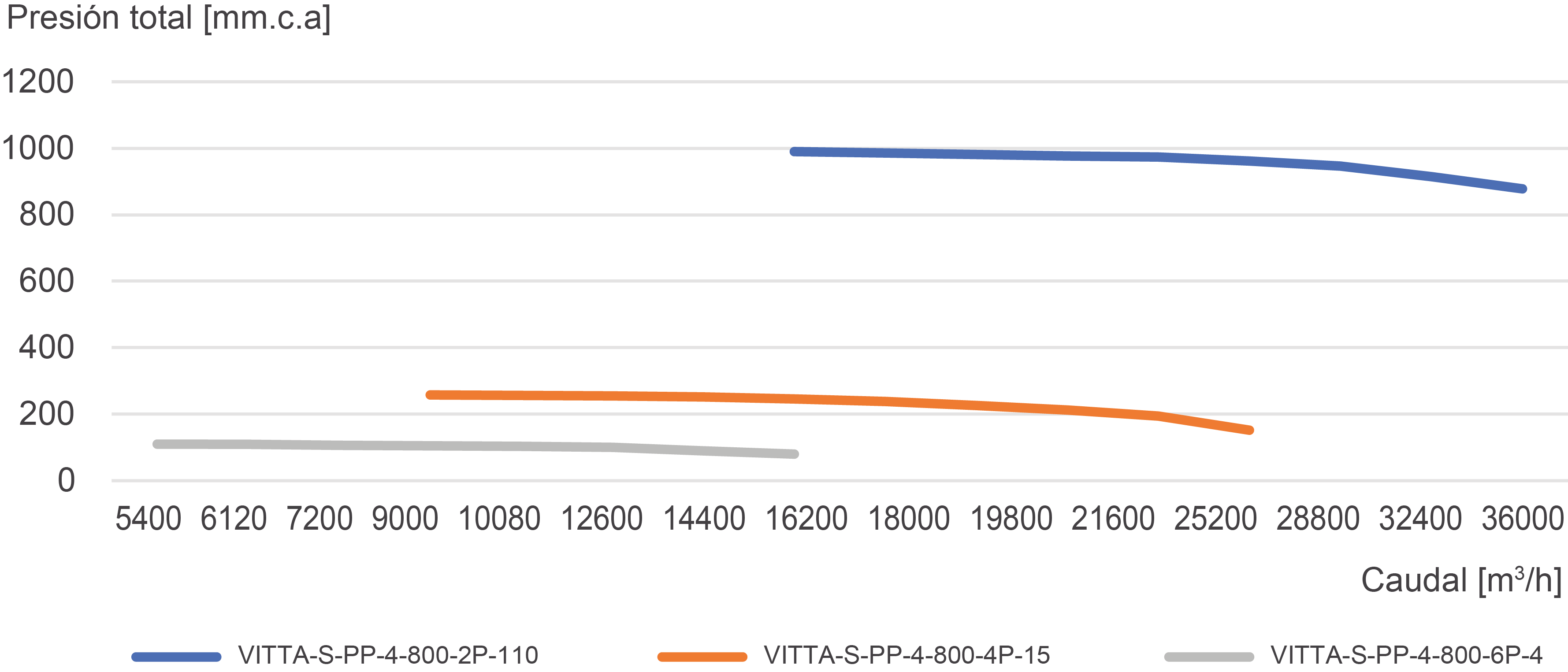

Modelo 800
Modelo 900
Modelo 1000
Modelo 1120

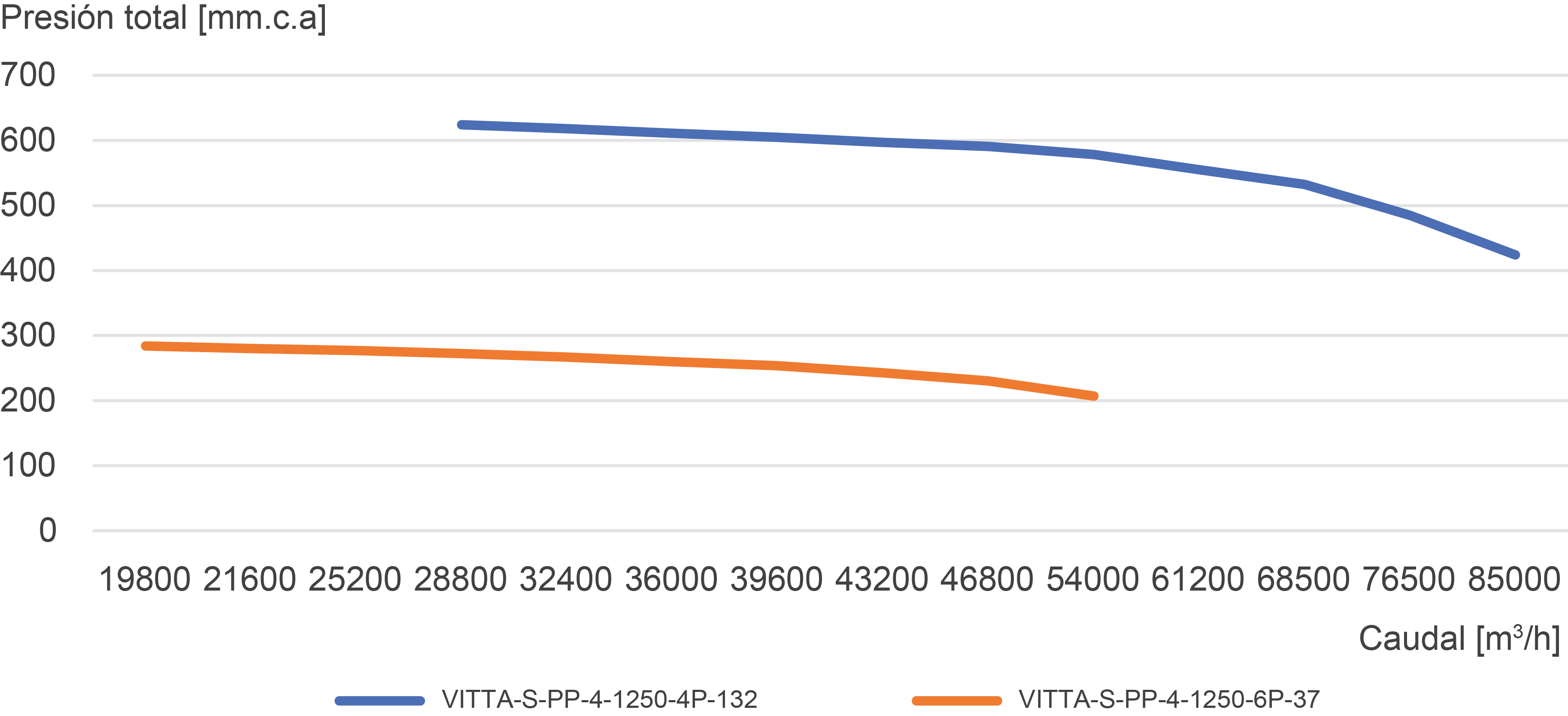

Modelo 1250

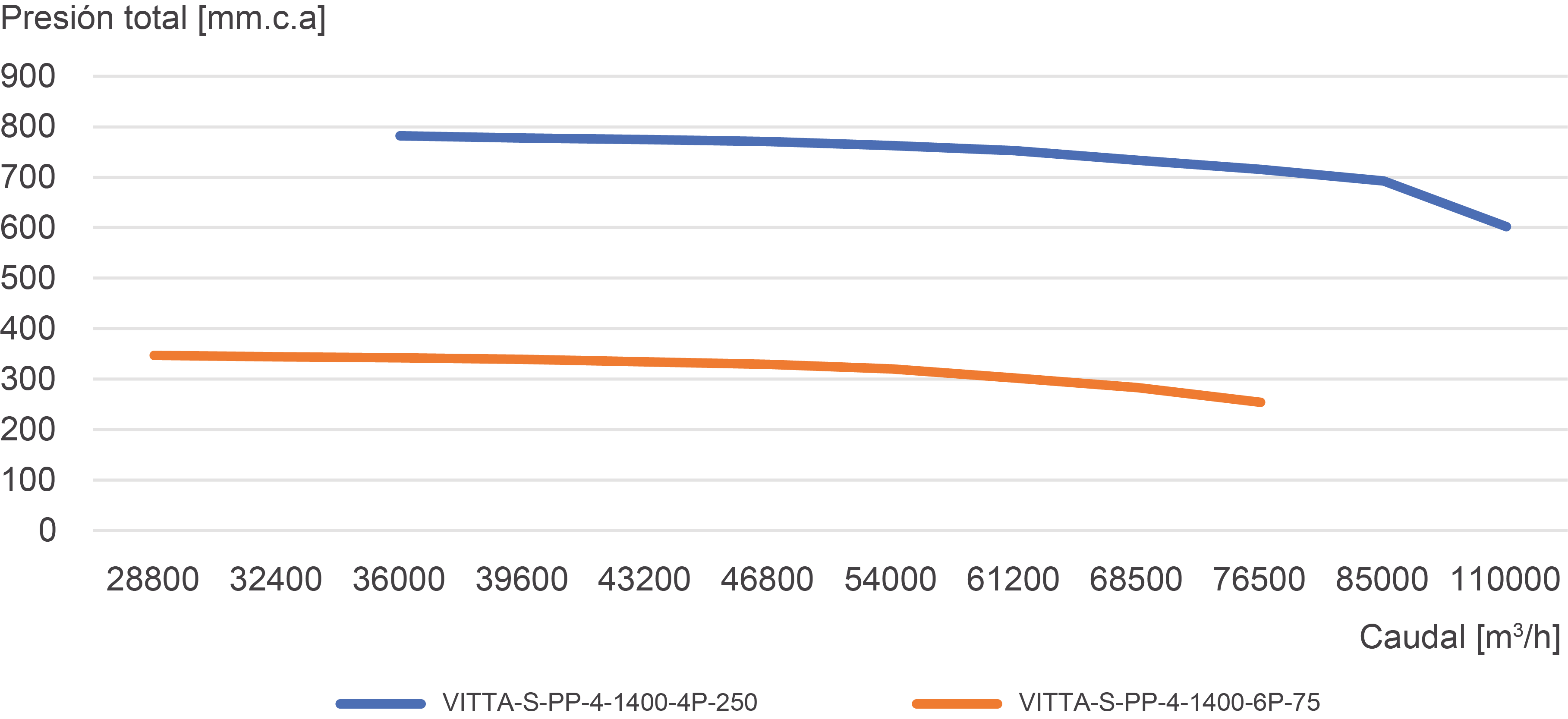

Modelo 1400
Las curvas de selección aquí presentadas son indicativas y podrán cambiar en función de la evolución de la gama France Air: por favor, consúltanos para más información.
INSTALACIÓN
ACCESORIOS
Contra-aire para la gama Vitta
En la aspiración y en la descarga.
Junta antivibratoria para la gama Vitta
En la aspiración y en la descarga.
También disponible en versión antidesgaste.
Silenciador para la gama Vitta
En la aspiración y en la descarga.
Red de protección de la gama Vitta
En la aspiración y en la descarga.
Compuertas desde caudal para la gama Vitta
En la aspiración y en la descarga.
Disponible en versión manual, eléctrica y neumática.
Soportes antivibratorios para la gama Vitta
Vaciado de la gama Vitta
Puerta de visita para la gama Vitta
