Simoun® F400 ECM
Ventilador de cubierta de bajo consumo F400-120 para eliminar el humo, caudales de hasta 28000 m³/h
Ventajas
Motor EC de bajo consumo.
Solución certificada para una ventilación confortable y la eliminación de humos.
Amplio rango de flujo: hasta 28000 m3/hora
Caudal ajustable mediante el potenciómetro integrado original situado bajo la cubierta de protección del ventilador.
Robustez.
DESCRIPCIÓN TÉCNICA
GAMA
- Gama compuesta por 10 modelos: de 315 a 900.
- Caudales de 300 a 28000 m3/hora
- Certificado F400-120 de acuerdo con la norma EN 12101-3.
- Registro antirretorno certificado y probado contra incendios.
- Kit de descarga vertical acústica: presión acústica de hasta -5 dB.

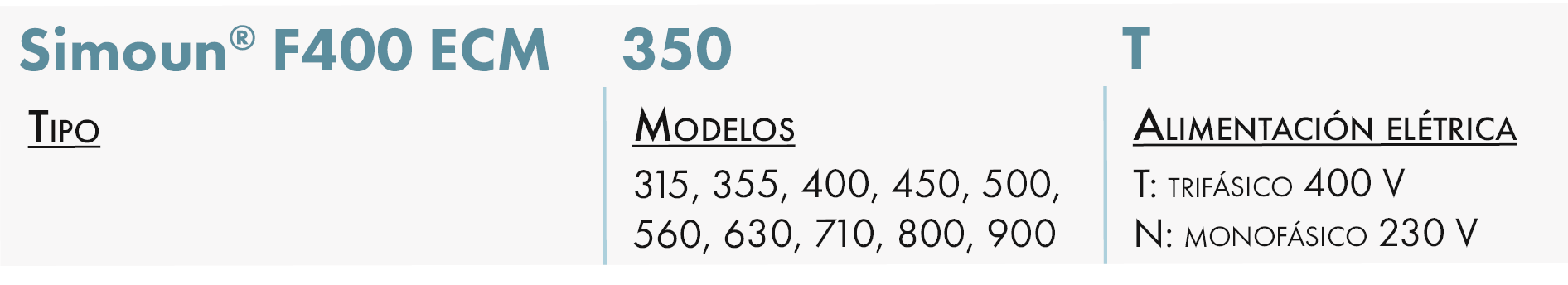

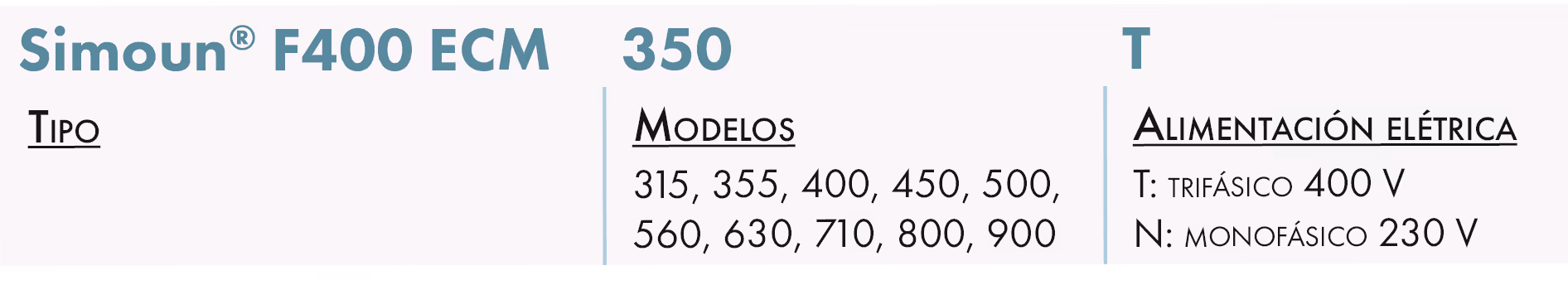

DESIGNACIÓN
APLICACIÓN/USO
- Extracción de aire en cocinas profesionales y en cualquier lugar que necesite eliminación de humos o ventilación.
CONSTRUCCIÓN/COMPOSICIÓN
Base:
- En acero galvanizado con pabellón de aspiración incorporado.
Turbina:.
- Centrifugadora de reacción, de acero galvanizado, equilibrada dinámicamente.
Soporte de motor:
- Placa de acero galvanizado, conectada a la base a través de 4 soportes en perfil de aluminio.
- Red de acero galvanizado de malla cuadrada, de acuerdo con la norma EN ISO 12499.
Protección:
- ABS termoformado, color gris plateado, RAL 7011.
- Sistema de un cuarto de vuelta para retirar la protección y facilitar el acceso al motor y a los accesorios eléctricos.
Motorización:
- Motor EC (conmutación electrónica) con mando a distancia IP 65, protegido.
- Fuente de alimentación monofásica 230 V ~ 50-60 Hz en los modelos 315 a 450
- Fuente de alimentación trifásica 400 V + N ~ 50-60 Hz en los modelos 500 a 900.
- Interruptor de seguridad original instalado.
OPCIONES
- Modelo anticorrosivo con pintura C3 (incluido en la clasificación de incendios).
EMBALAJE
- Se vende por unidad.
DIMENSIONES
LÍMITES DE USO
- Instalación en el exterior.
- Temperatura de funcionamiento: -30º C a 80º C.
CERTIFICACIÓN DE INCENDIOS Y MARCADO CE
- Certificado de ventilación confortable y deforestación por humo.
- Certificación F400-120: extracción a 400°C durante 2 horas de acuerdo con la norma EN 12101-3.
- Certificado de conformidad CE.
CRUCES Y PESOS
Con kit acústico de descarga vertical
Kit acústico sin descarga vertical
Pabellón de aspiración

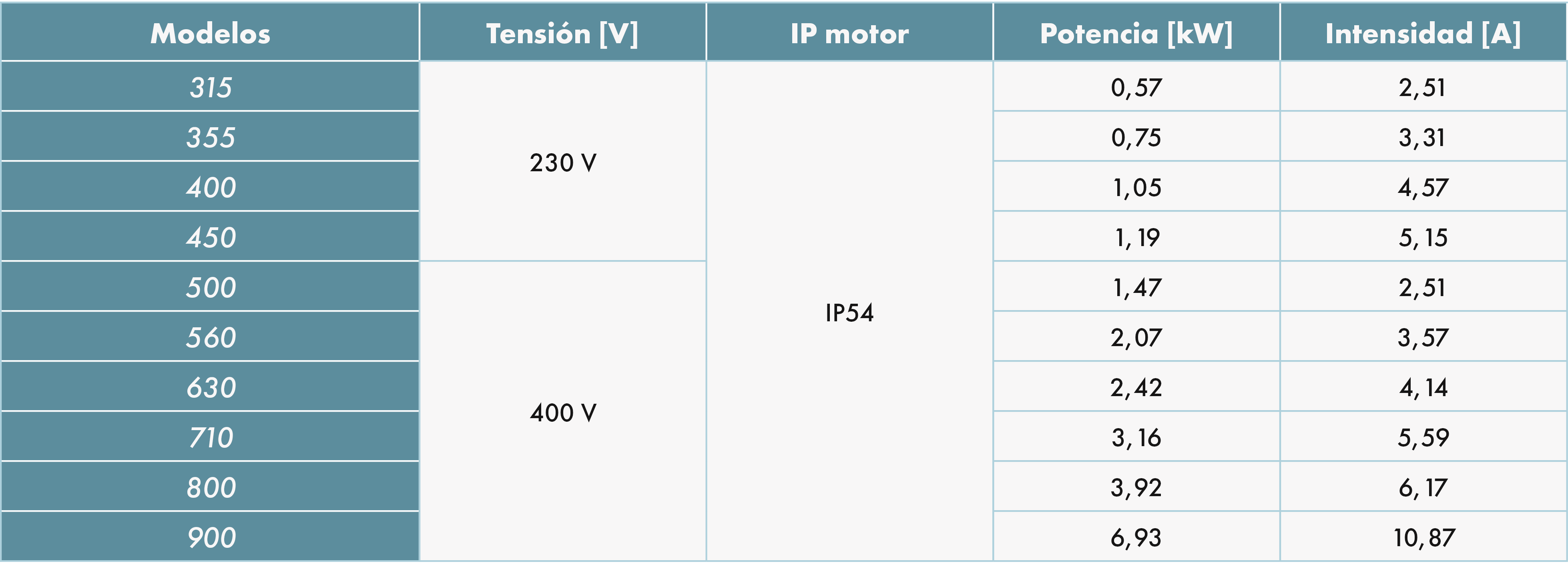

CARACTERÍSTICAS TÉCNICAS

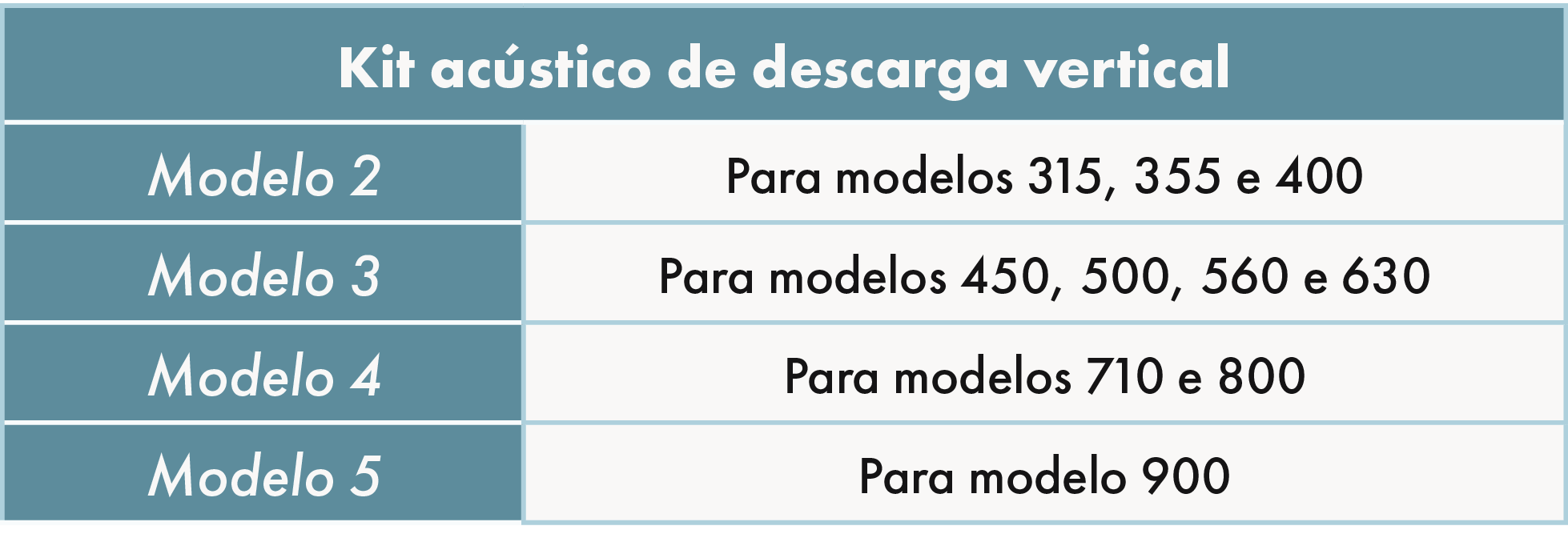

KIT ACÚSTICO DE DESCARGA VERTICAL
Kit compuesto por 4 deflectores que son fáciles de instalar y que permiten:
- Garantice un flujo de aire vertical.
- Evite la infiltración de agua.
- Reduzca el nivel de sonido.
Concepto antiinfiltración de agua
- Figura 1:en caso de lluvia moderada, el agua cae verticalmente en un colector y luego se descarga a la base del Simoun®.
- En caso de fuertes lluvias, la inclinación de las aberturas evita que el agua llegue directamente al pabellón. Parte de la lluvia rebotará sobre las moscas. La otra parte será evacuada de la misma manera que si llueve moderadamente.
Reducción del nivel de sonido
- El kit acústico de descarga vertical viene equipado con un revestimiento antiputrefacción de polietileno de 25 mm de espesor, originalmente fijado en la parte central.
- Características acústicas: póngase en contacto con nosotros para obtener más información.
Instalación sencilla
- Garantiza la integración arquitectónica del ventilador de techo.
- Mejora la estanqueidad.
- Disponible en 4 modelos para los modelos 315 a 900.
Instrucciones de instalación
- Las dimensiones del ventilador de cubierta están marcadas en los soportes de los kits. Para adaptar el kit al modelo de ventilador, es necesario hacer un corte a lo largo de toda la base.
- A continuación, resalte la banda inferior del kit acústico de descarga vertical.
- Fije los 4 deflectores con los tornillos suministrados en los soportes del ventilador de techo.
SELECCIÓN

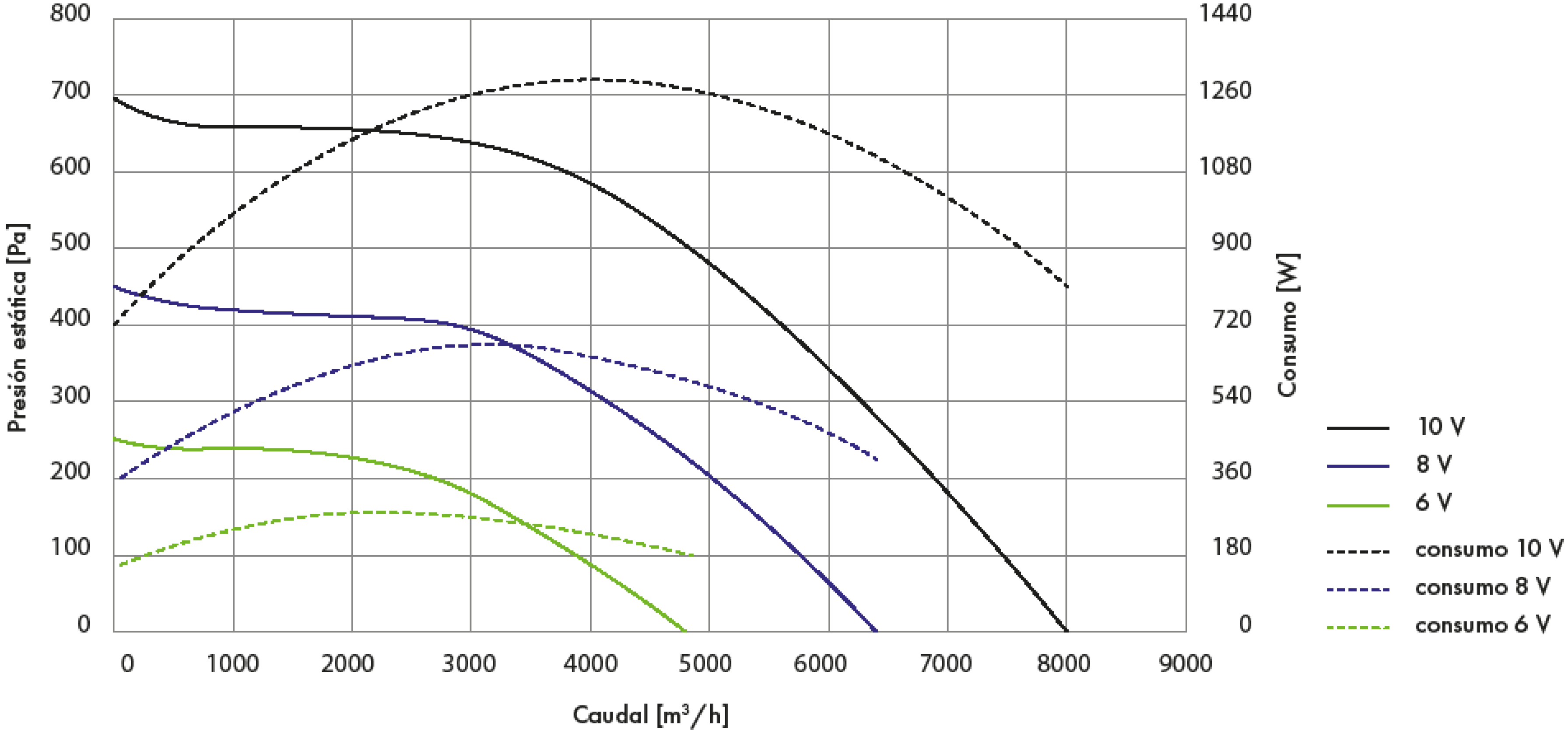

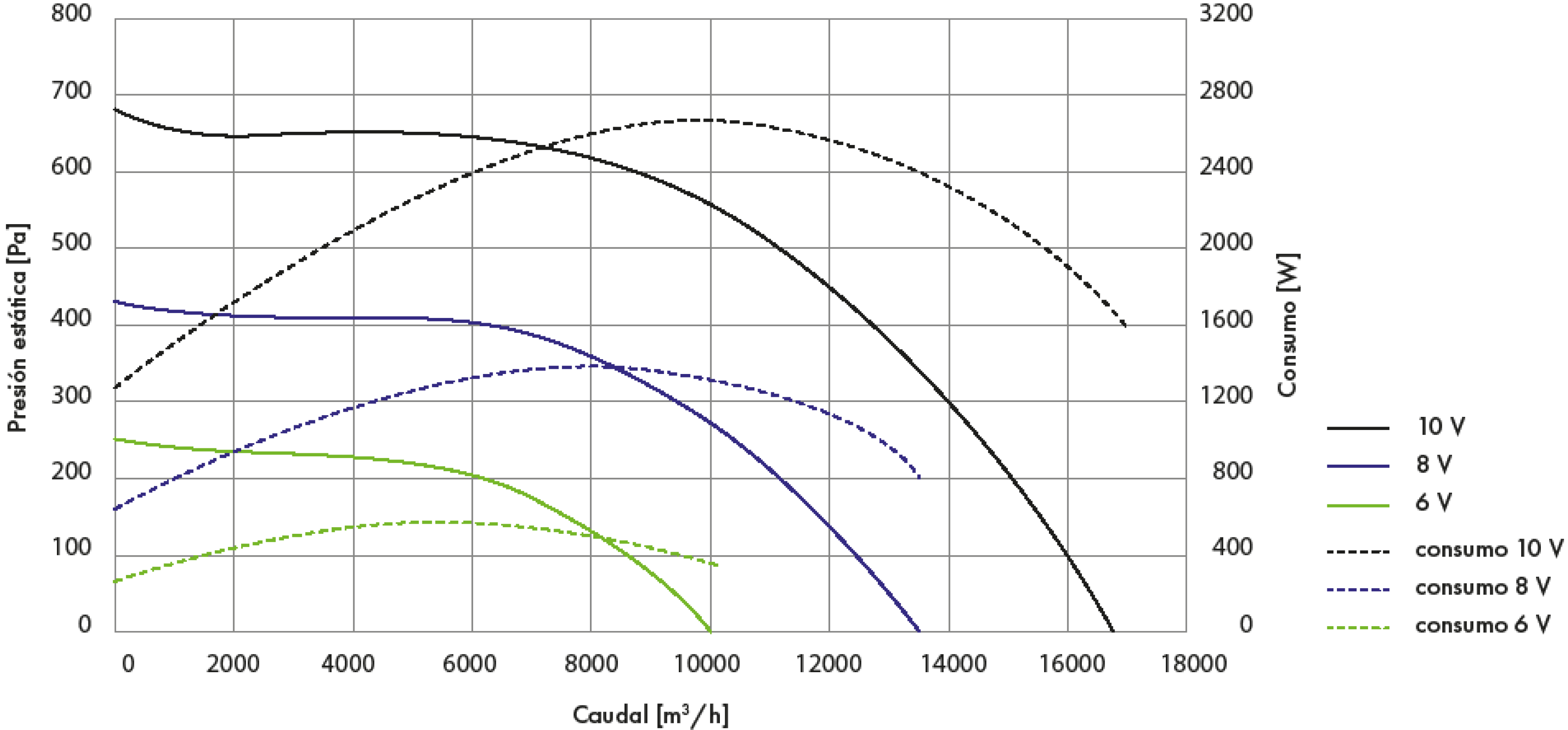

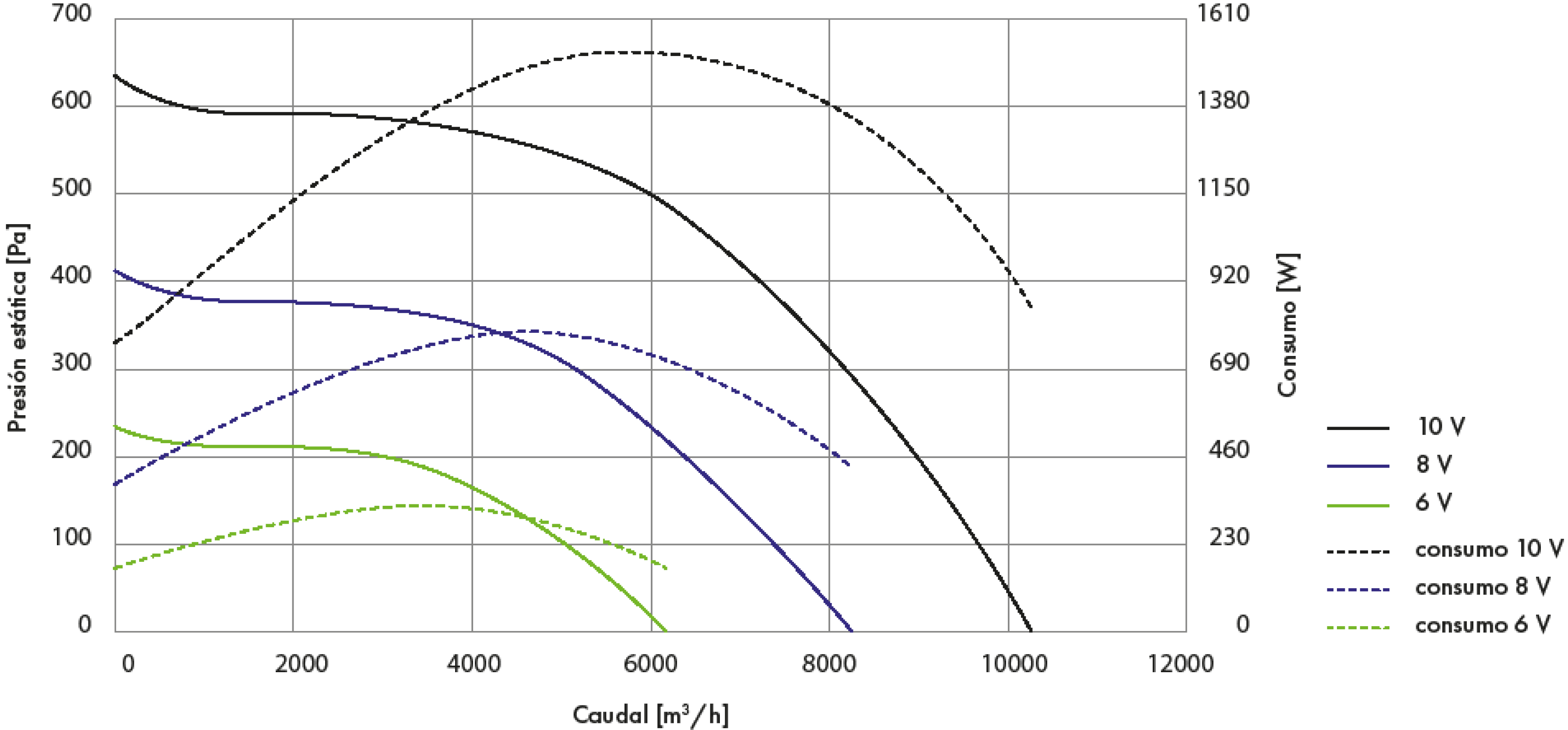

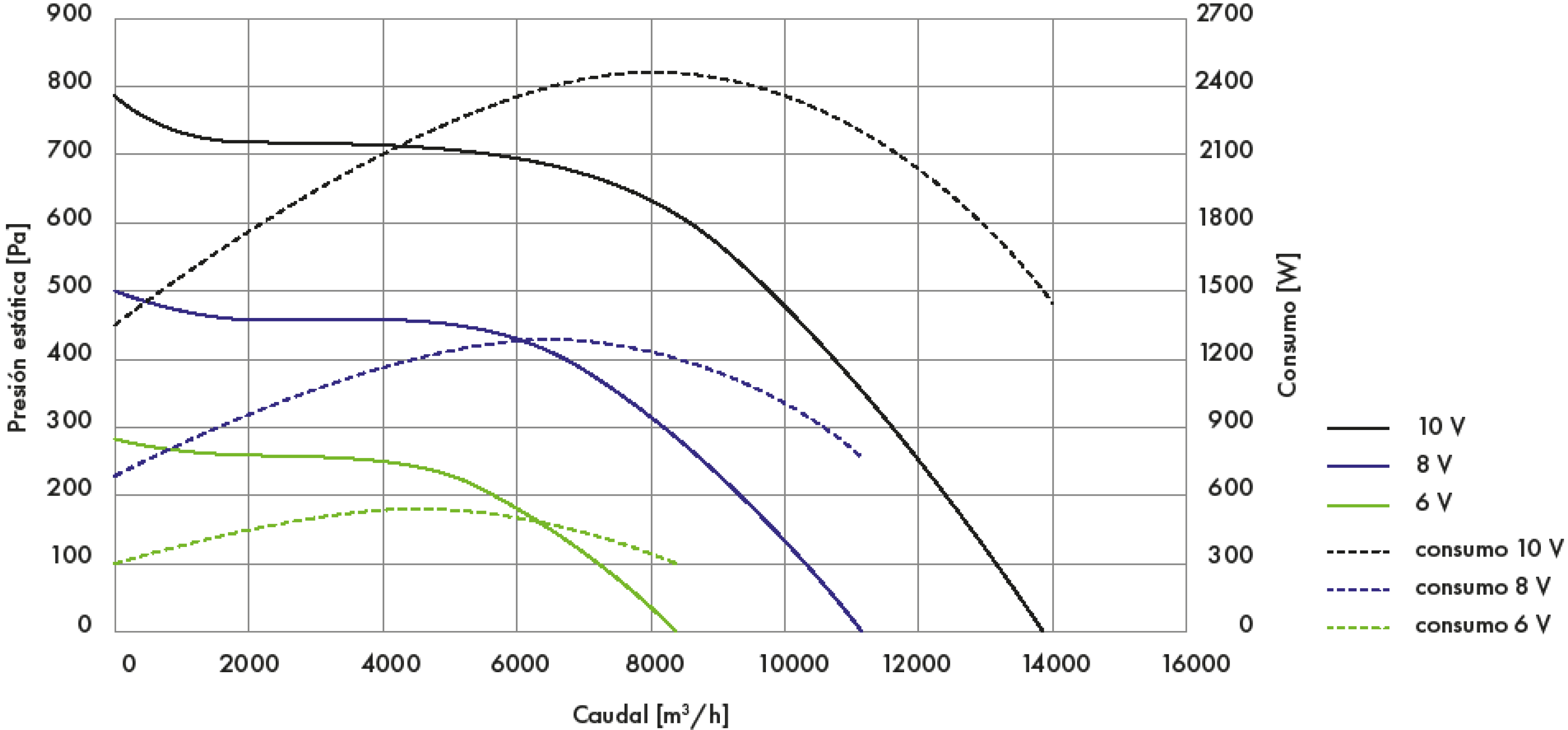

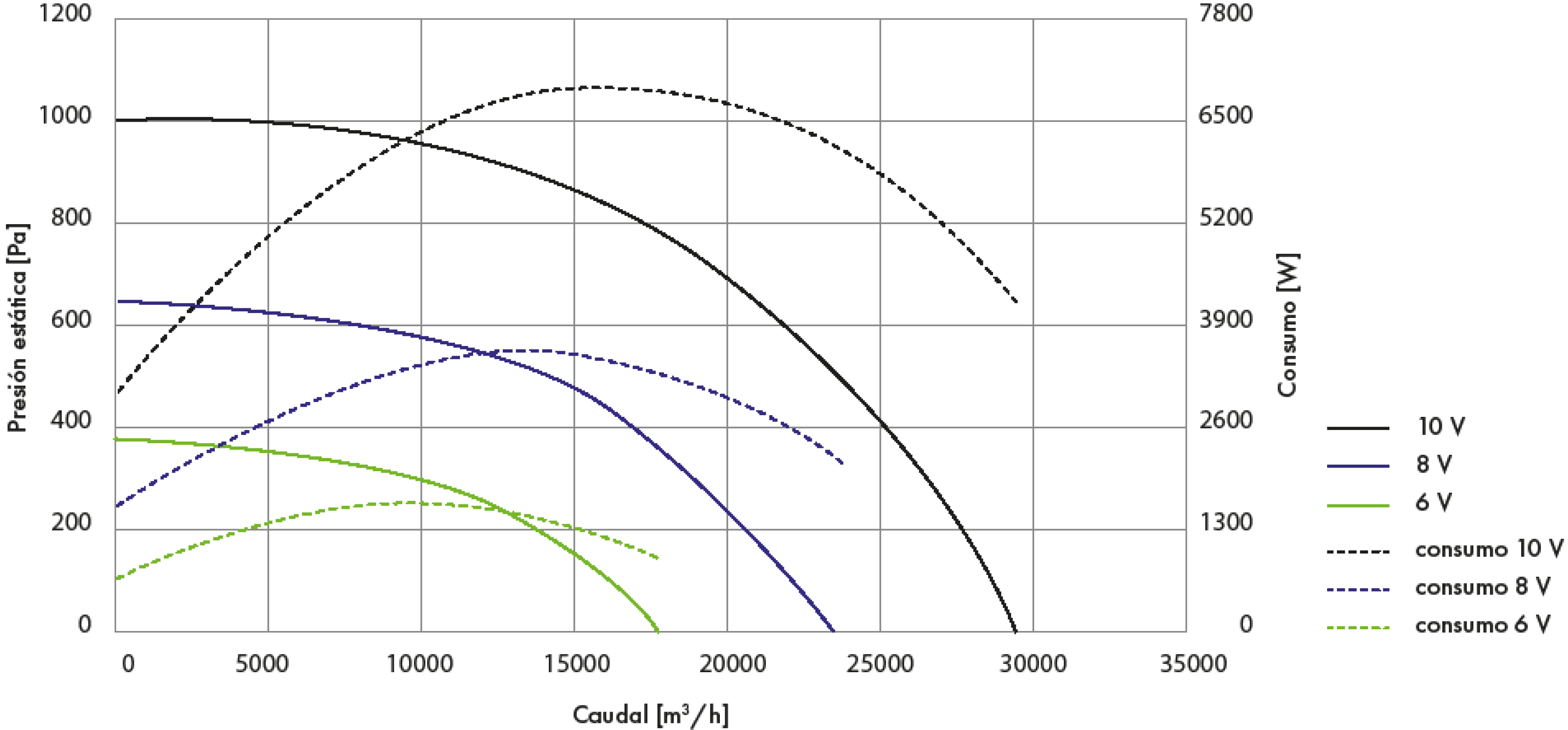

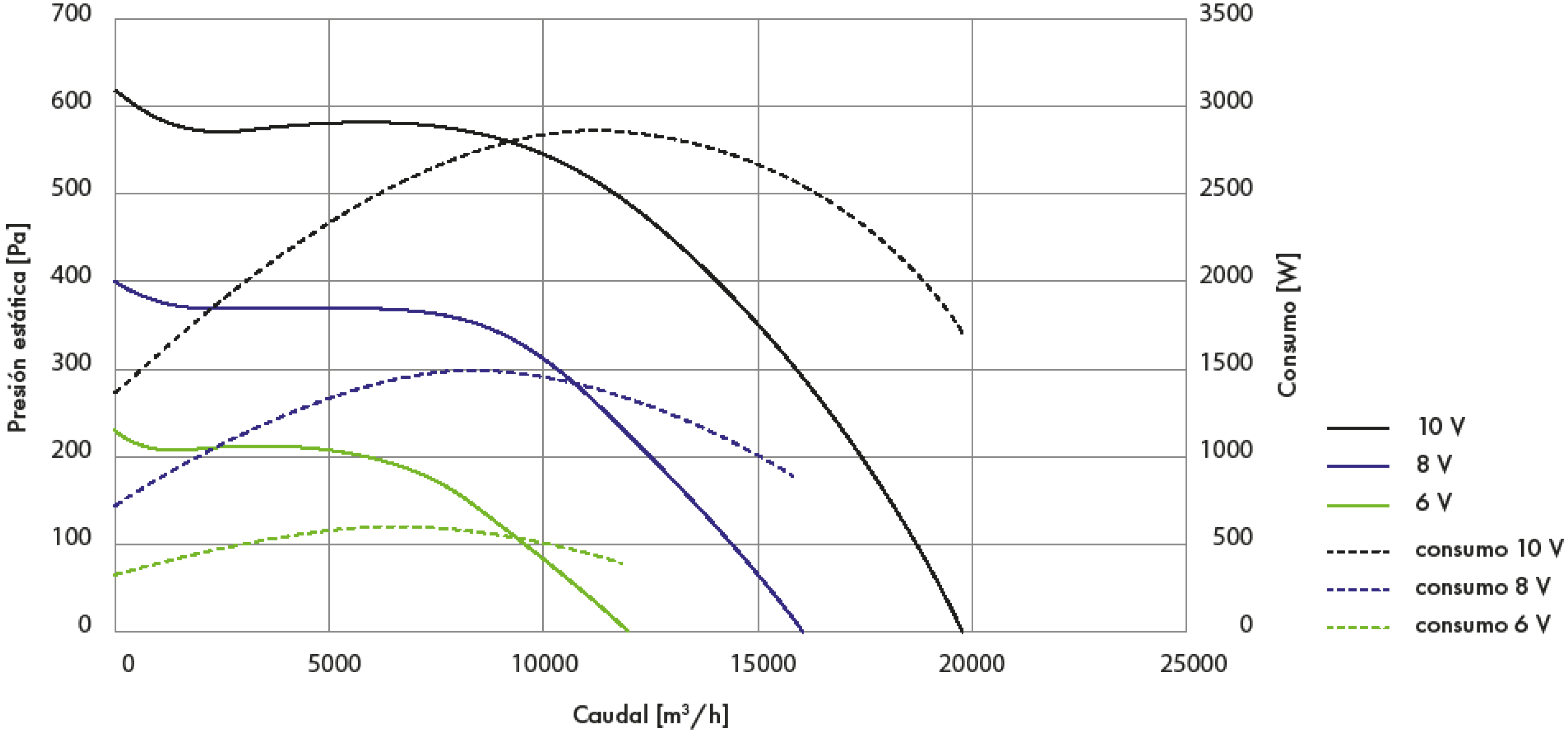

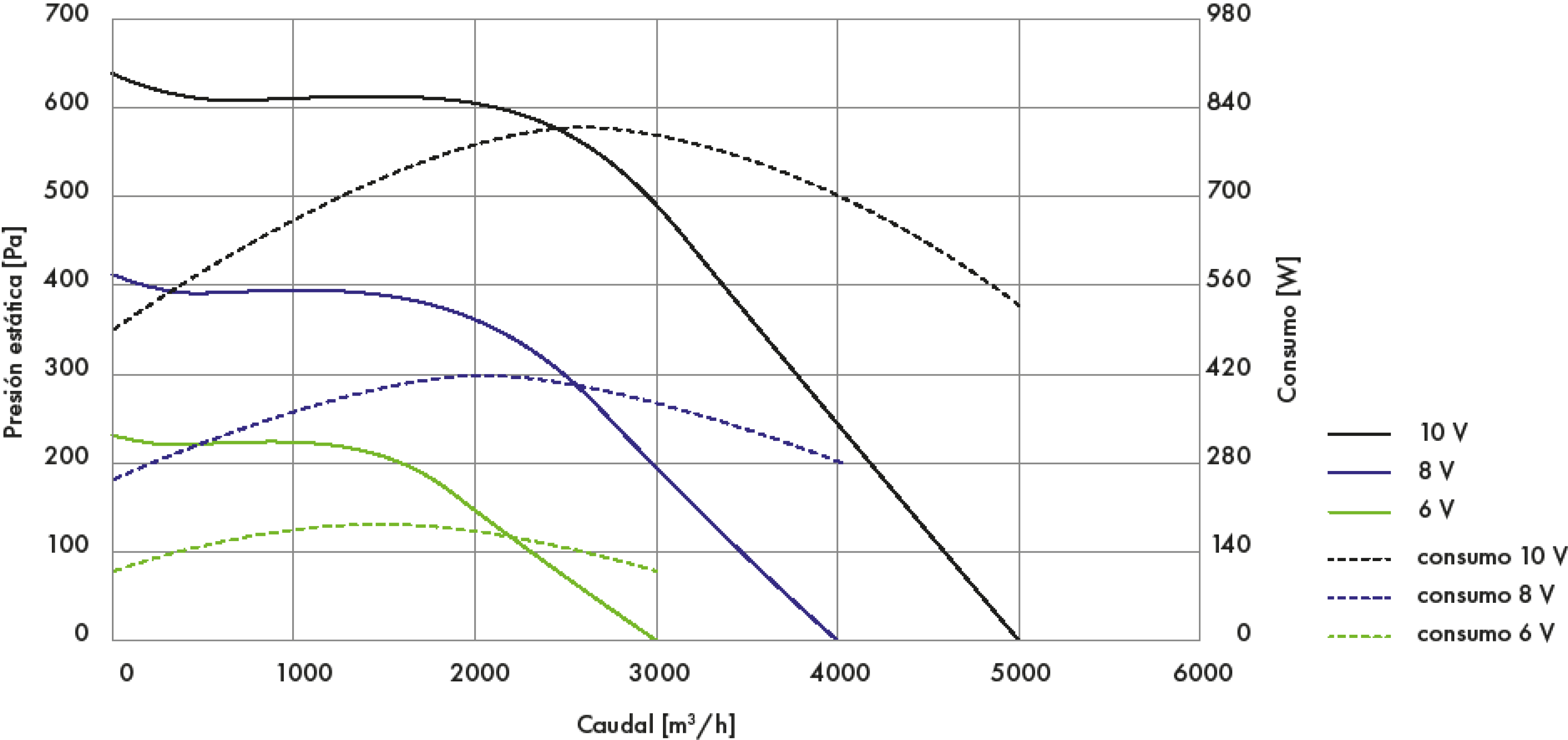

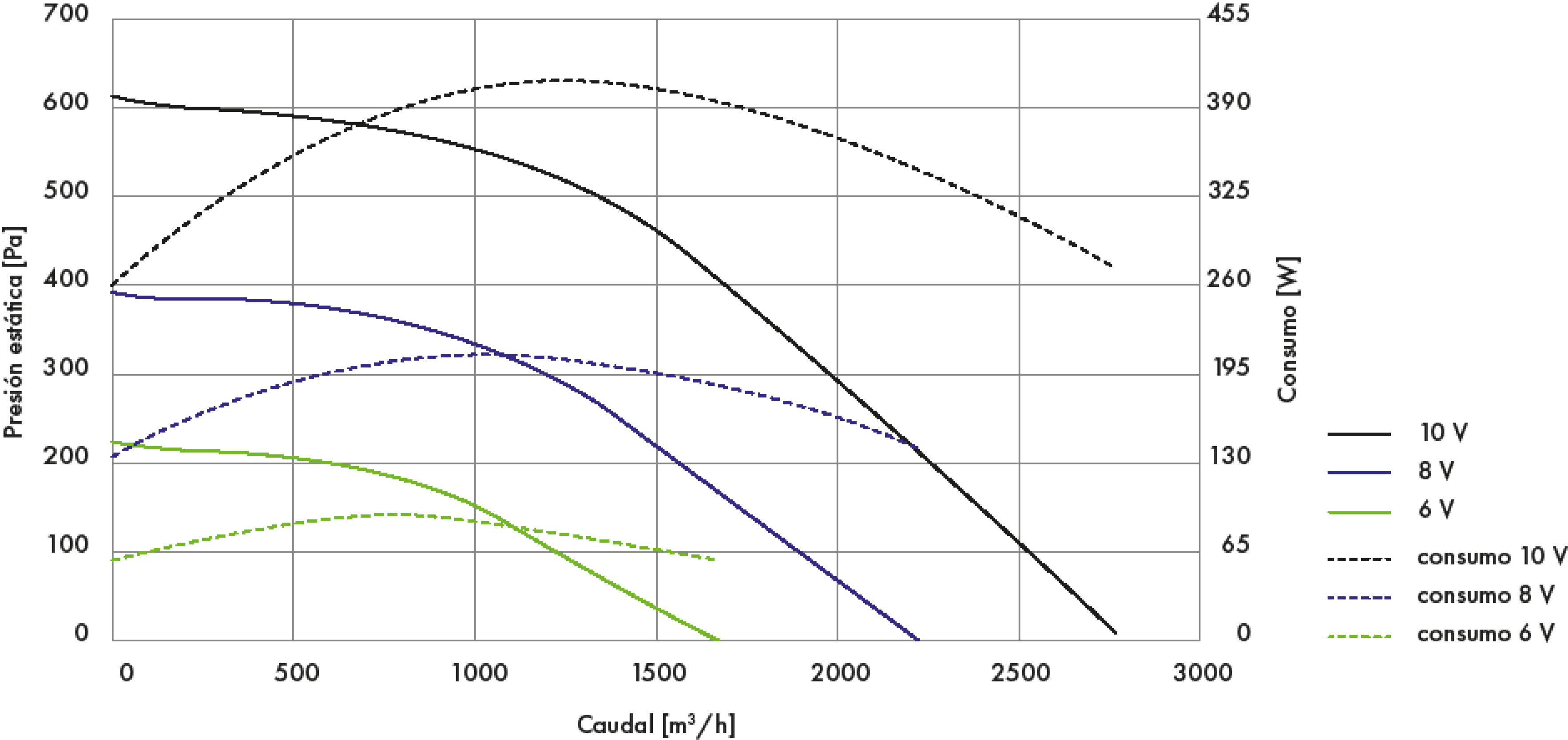

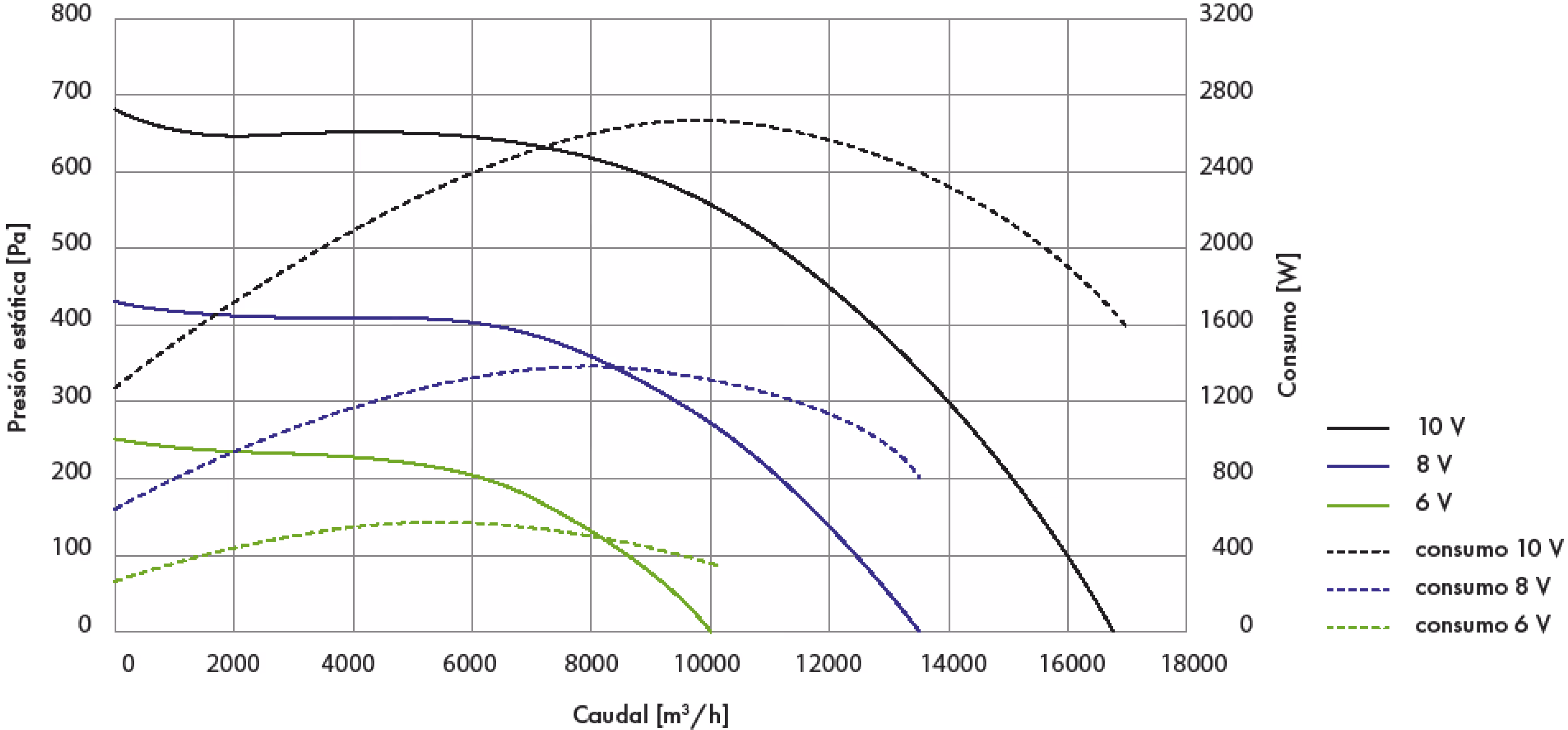

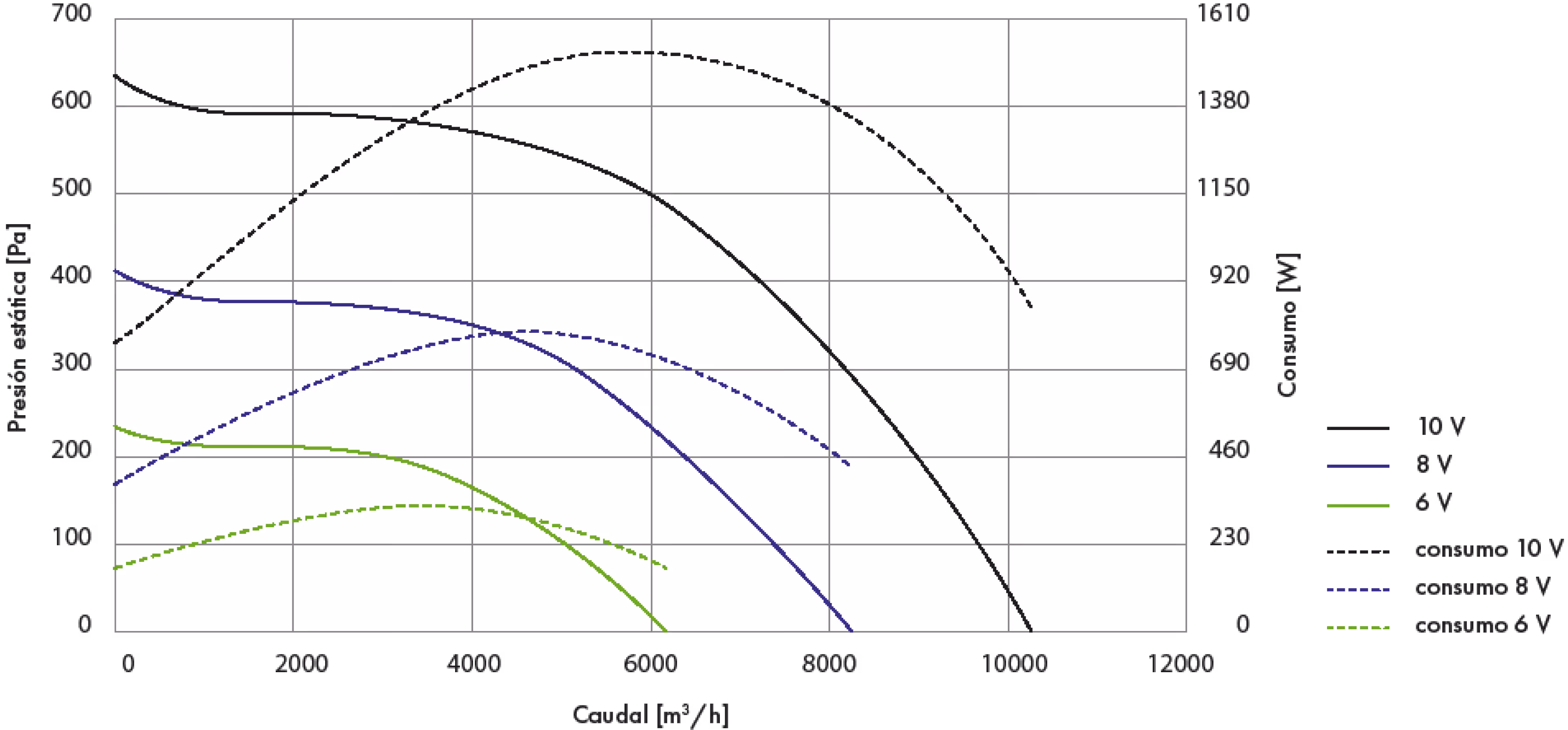

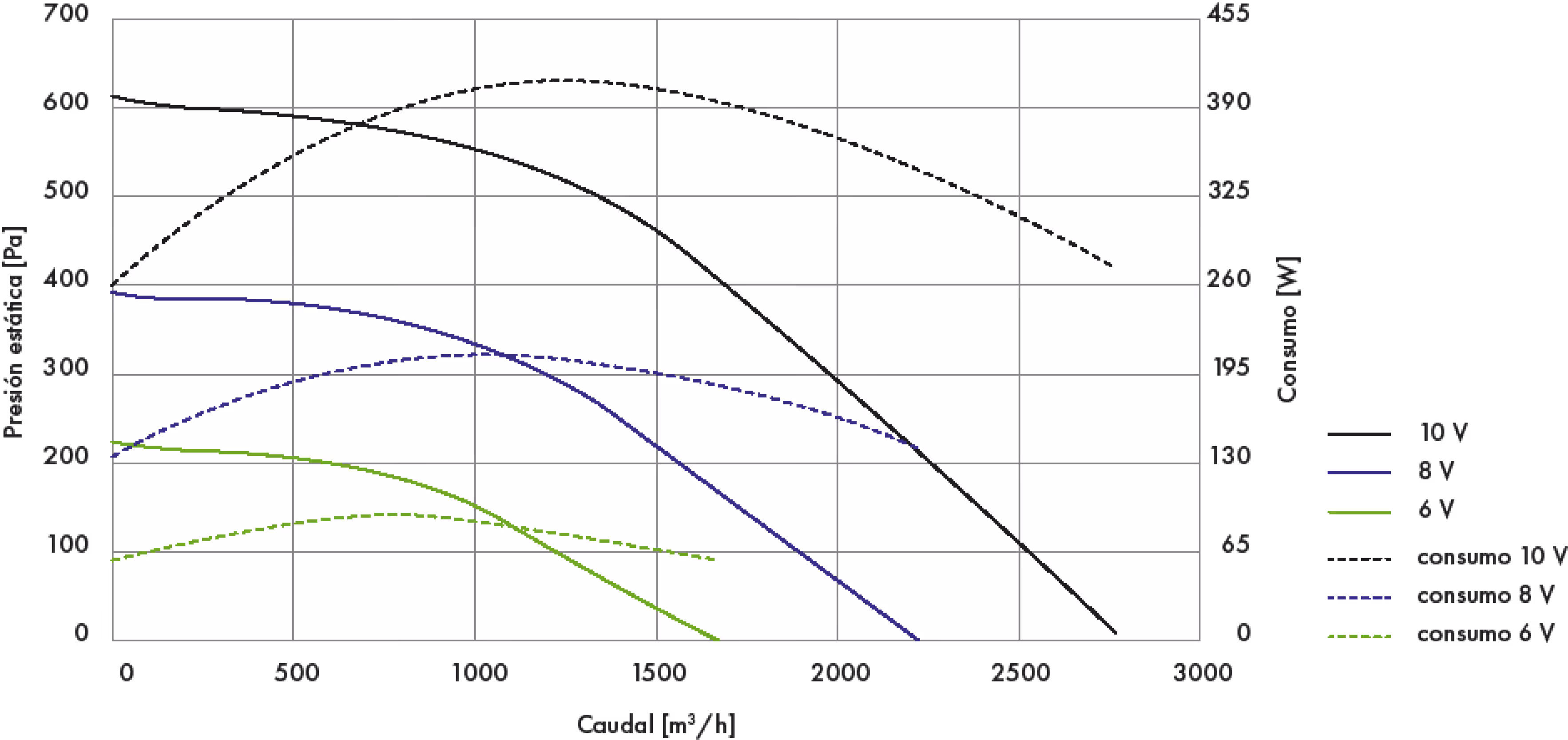

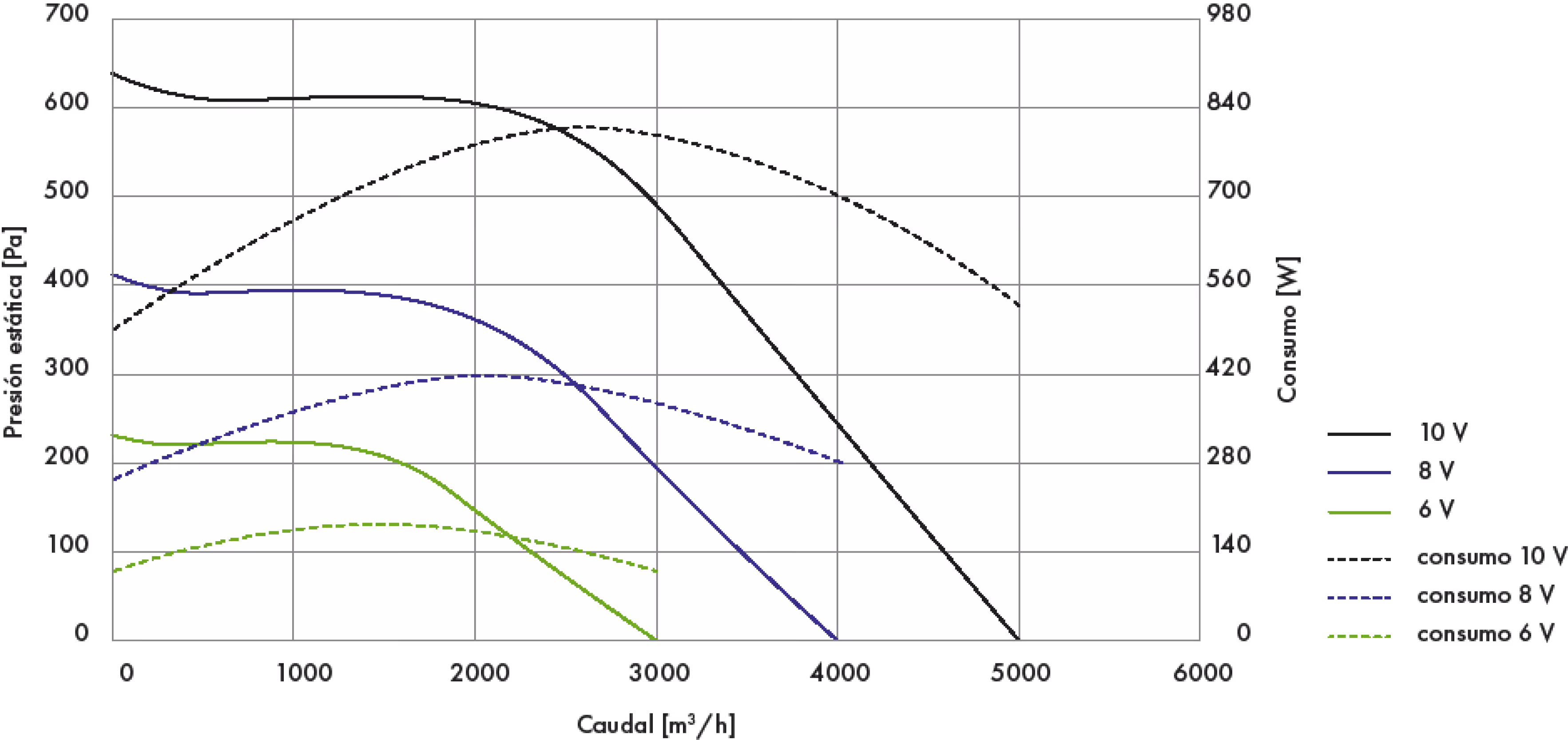

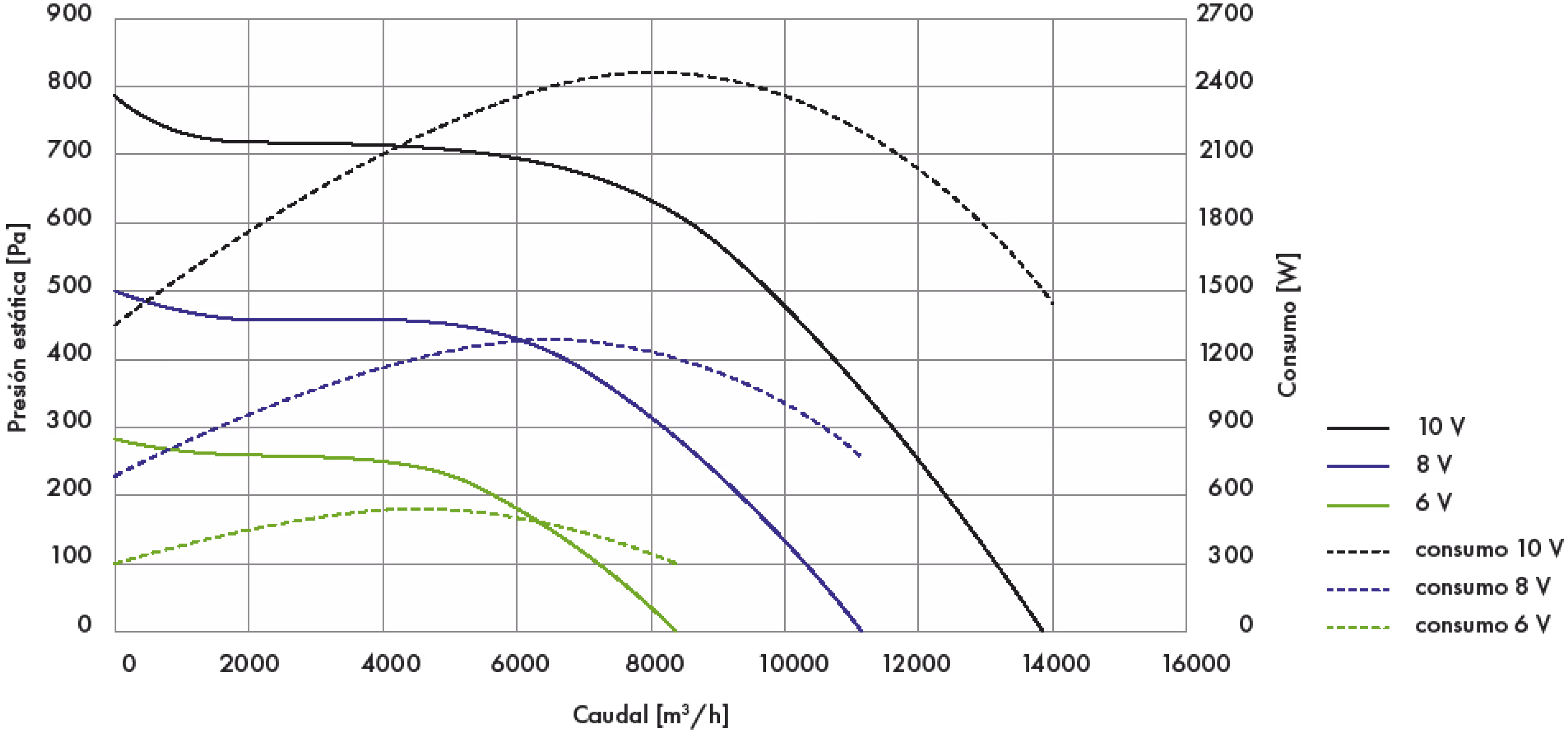

CURVAS DE SELECCIÓN PARA SIMOUN® F400 ECM
Modelo 315
Modelo 355
Modelo 400
Modelo 450
Modelo 500
Modelo 560
Modelo 630
Modelo 710
Modelo 800
Modelo 900
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
INSTALACIÓN
ACCESORIOS
Estrutura de adaptação
Disponível na versão com 300 mm ou 400 mm de altura.
Virola de ligação circular
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Interruptor-seccionador
Acessório elétrico de segurança na alimentação de ventiladores.
Consulte AQUI a ficha de produto para mais informações.
Caixa disjuntora On-Off
Accesorio eléctrico de control y protección.
Disponible en monofásico de 230 V o trifásico de 400 V.
1 velocidad, con indicación de posición, en caja impermeable IP 55.
Regulación de intensidad magnetotérmica.
Detenga la operación mediante bobina.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Caixa para comando de 2 velocidades
Bobinas Dahlander o independientes, 2 velocidades, trifásicas 400 V.
En una caja impermeable IP 55, garantiza el funcionamiento de encendido/apagado y el cambio de una velocidad a otra, así como la protección térmica y el control de una electroválvula de gas.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Gama Kwixo®
Sistema para modelar flujos en cocinas profesionales de forma automática, en función del nivel de actividad de la cocina, obtenido mediante la medición de la temperatura y la humedad.
Disponible en varios modelos: Solo, Duo, Maxi, ECM y Multi ECM.
Anillo de montaje
Garantiza la instalación hermética del ventilador en la parte superior de un conducto y evita la deformación del soporte base.
De acero galvanizado, se suministra con una junta y tornillos, tiene 4 soportes plegables para montarse en la tubería.

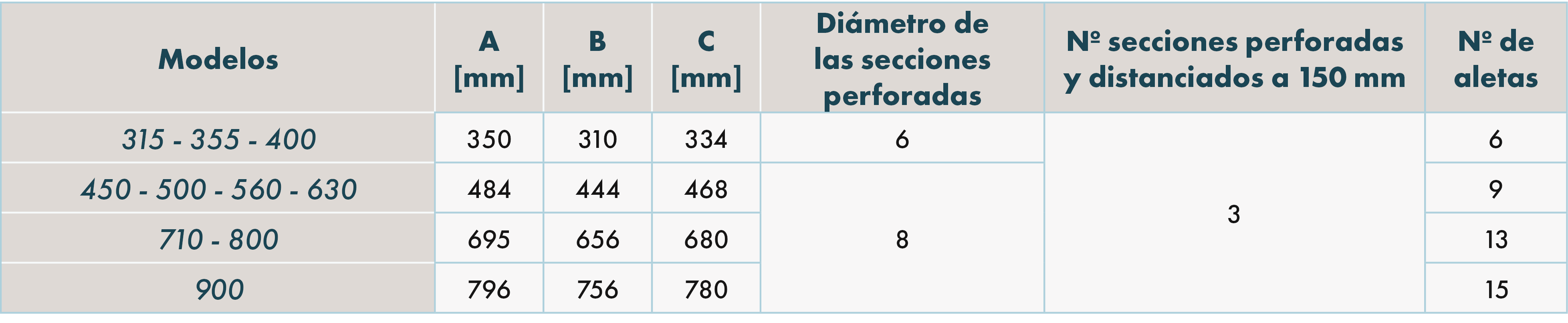

Registro sin devolución
Evita la contra-ventilación natural cuando el ventilador está apagado.
Agregue a la pérdida de carga adicional de 50 Pa.
Consta de un anillo de acero galvanizado y solapas móviles de aluminio.
El conjunto se fija debajo de la base del ventilador.

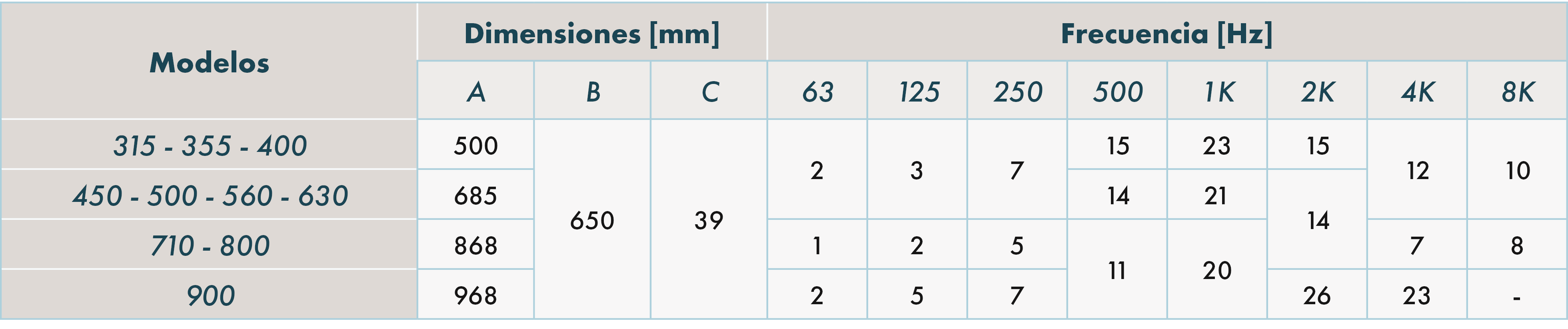

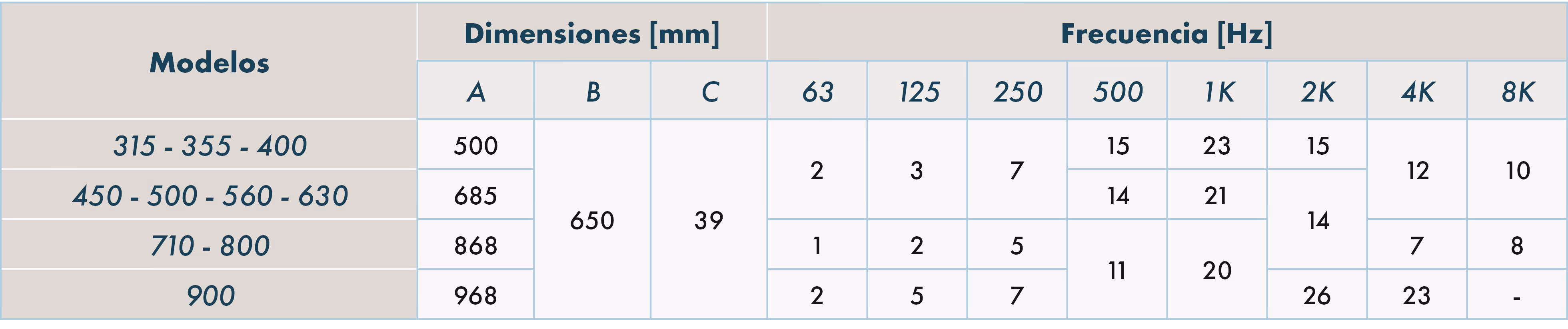

Silenciador
Atenúa la transmisión del ruido aéreo al interior del sitio de instalación.
El ventilador se fija directamente a la parte superior del silenciador en acero galvanizado.
La parte activa consiste en deflectores paralelos de material absorbente.
Añada una pérdida de carga adicional de 50 Pa.

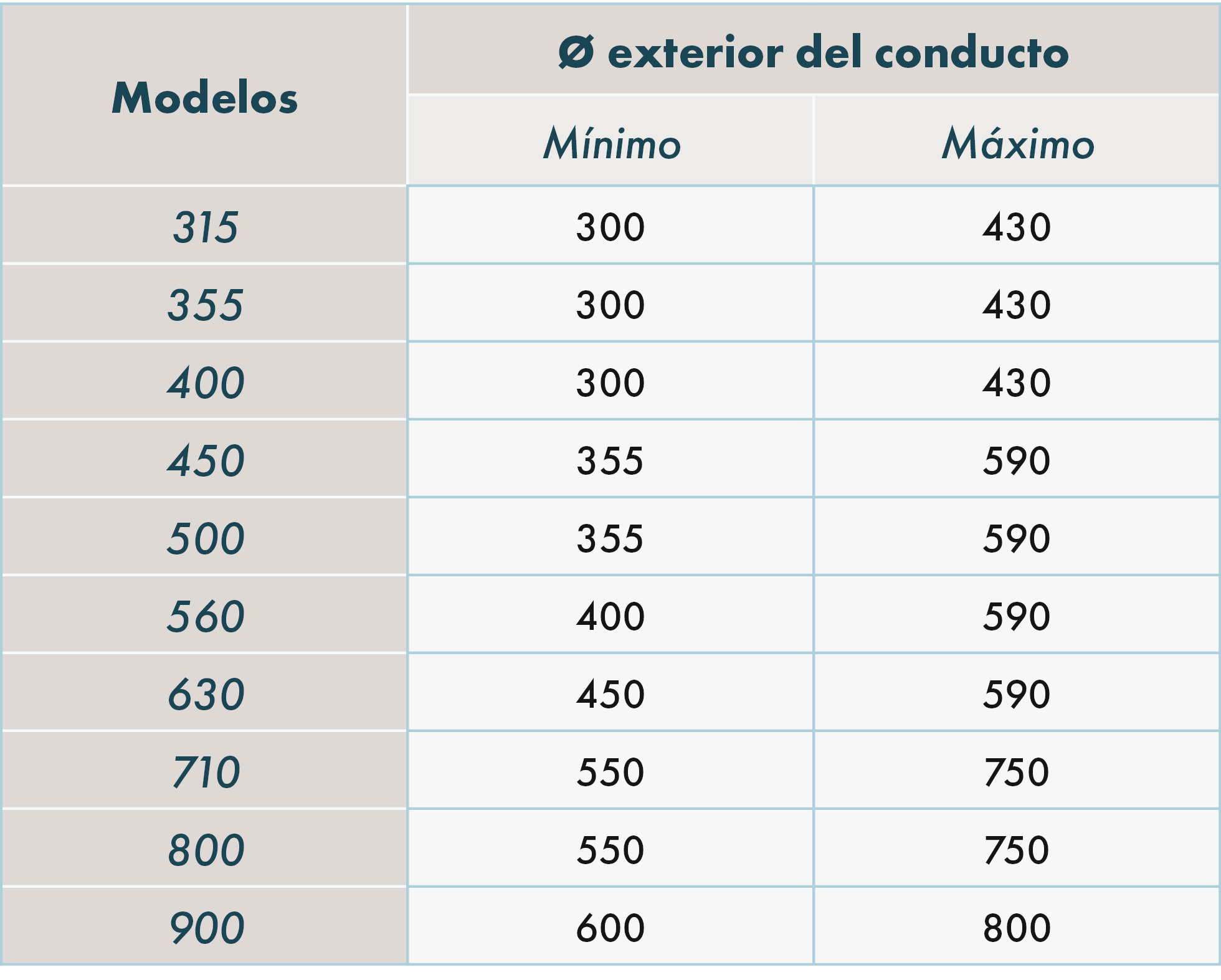

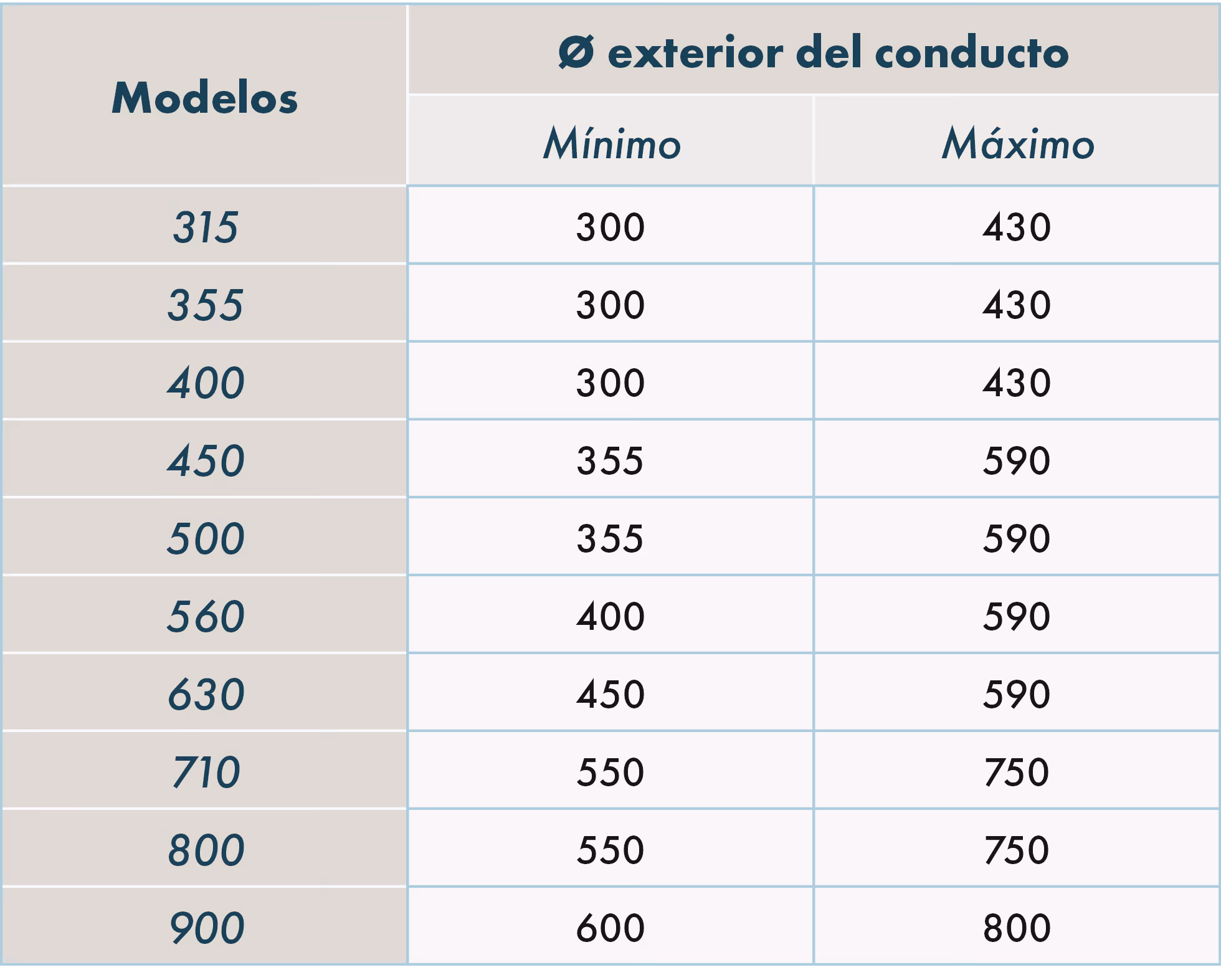

Conducto ARO
Permite el montaje sellado del ventilador en una chimenea cilíndrica.
Equipado con 4 piezas cuadradas de acero galvanizado y una placa de soporte, se monta en el conducto cilíndrico (no suministrado) mediante 2 abrazaderas (suministradas).
Se suministra con junta de estanqueidad.
Nota: puede no estar equipado con el registro antirretroceso ni con el silenciador.
Kit de inclinación
Permite mover el ventilador para facilitar la limpieza de la tubería y la turbina.
En acero galvanizado, se suministra con junta y tornillos, tiene 4 soportes plegables para montarse en el anillo y el brazo de soporte.

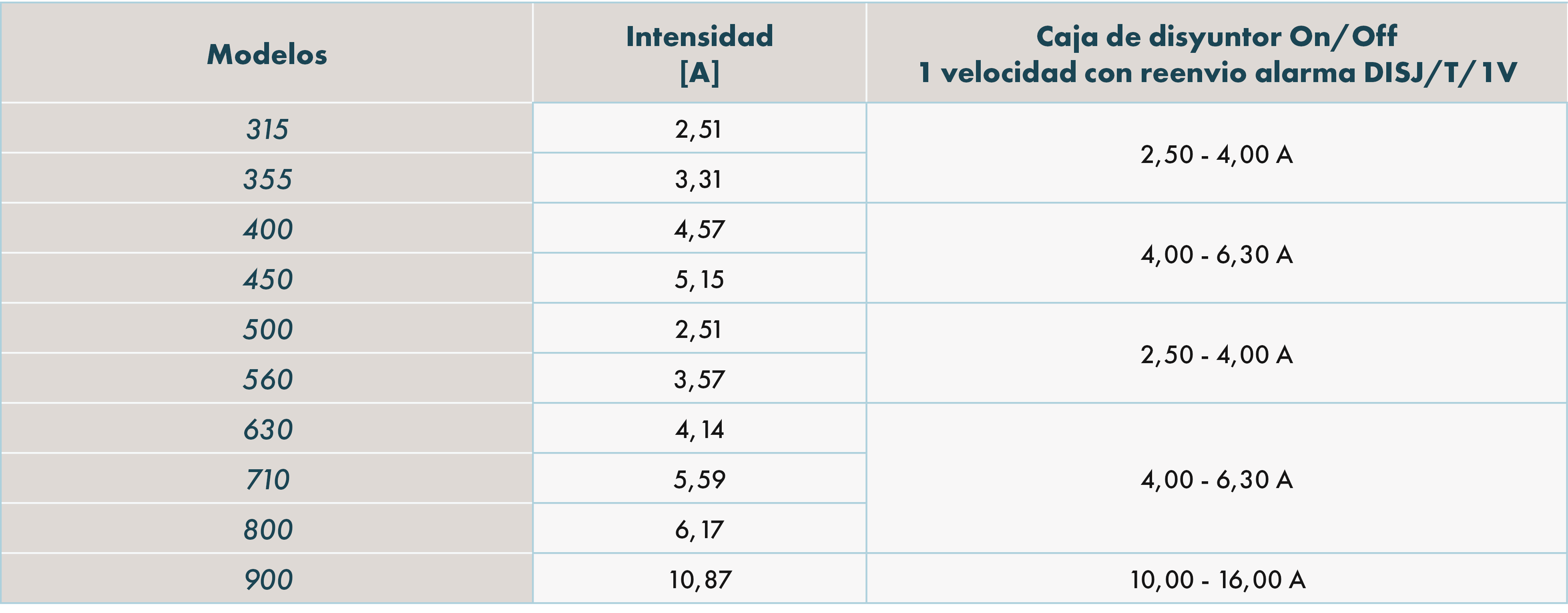

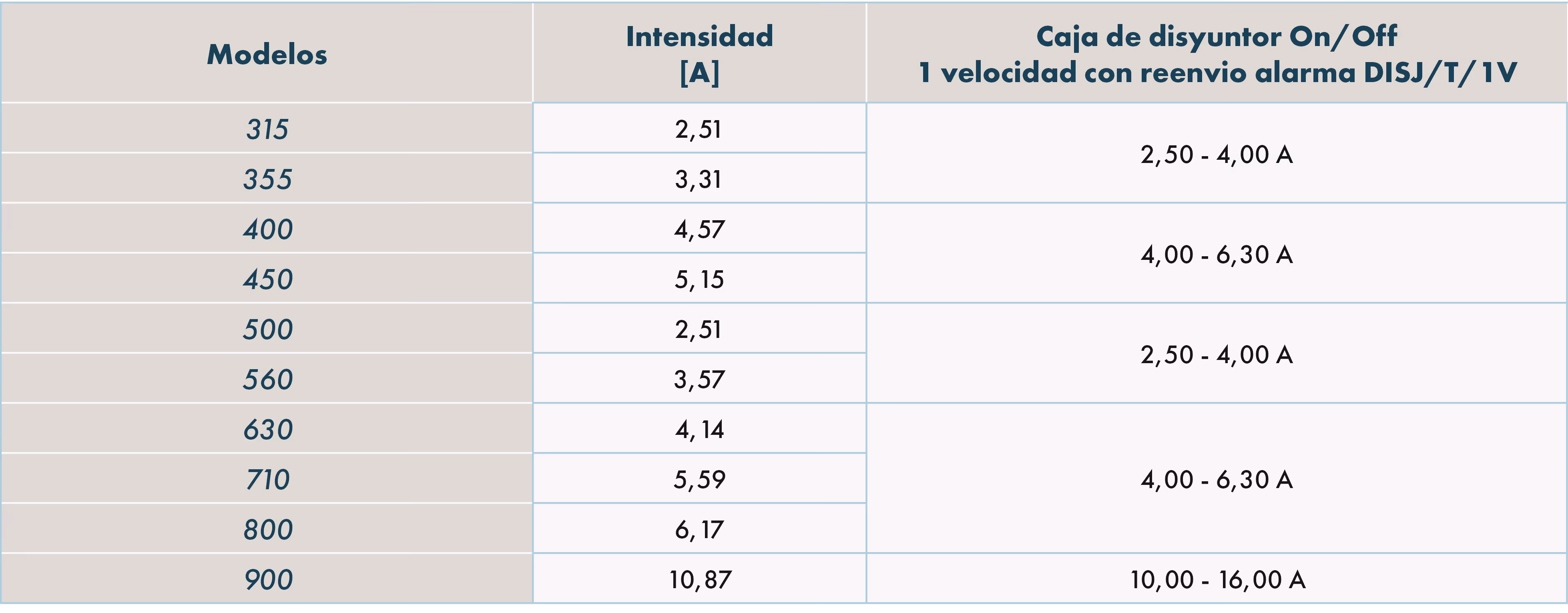

SELECCIÓN DE ACCESORIOS ELÉCTRICOS
<span class=» text-nota» >Selección de toda la gama de accesorios en el documento tarifario.</span>
