PowerFlow EC
caja de ventilación con tecnología EC y filtro integrado
Ventajas
Aislamiento térmico y acústico reforzado (25 mm de grosor).
Alta durabilidad.
Motor de bajo consumo con tecnología EC.
Regulación de velocidad mediante potenciómetro montado.
Posibilidad de integración de filtros.
DESCRIPCIÓN TÉCNICA
GAMA
- Gama compuesta por 10 modelos, con caudales de 100 a 19500 m³/h.
DESIGNACIÓN
APLICACIÓN/USO
- Insuflación o extracción de alta eficiencia.
- Aplicación e instalación en interiores o exteriores en varias posiciones.
- Posibilidad de integrar dentro de la caja 3 tipos de filtros: gravimétrico 75% (G4), ISO ePM 2.5 65% (F7) e ISO ePM 10 55% (M5).
CONSTRUCCIÓN/COMPOSICIÓN
Cubierta:

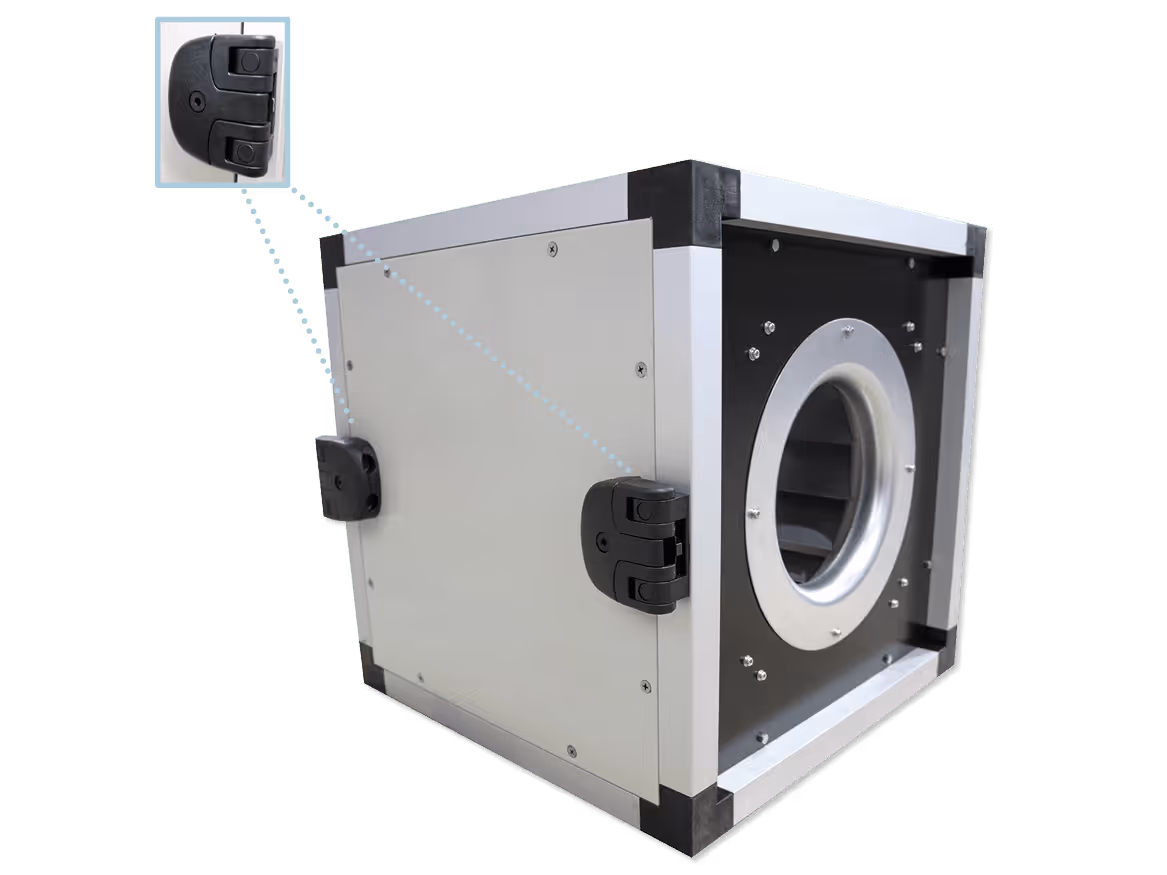

- Paneles tipo sándwich dobles, extraíbles mediante bisagras; el panel de acceso al interior del ventilador estará a la izquierda del ventilador, teniendo en cuenta la dirección del flujo de aire.
- Posibilidad de acceso a través del panel derecho (bajo petición).
- Paneles Magnelis ZM310 con protección anticorrosiva C5.
Ventilador:
- Ventilador centrífugo con movimientos hacia atrás, con aspiración simple, equilibrado estática y dinámicamente.
Motorización:
- Motor EC integrado (conmutación electrónica) de alta eficiencia y bajo consumo, monofásico o trifásico, con rotor externo y acoplado directamente.
- Controlado por señal de 0-10 Vdc.
Portafiltros:
- Riel montado dentro de la caja de ventilación para la integración de un filtro gravimétrico al 75% (G4), tipo FR SPC EcoFlow (France Air) oISO ePM 50% (M5) oISO ePM 2.5 70% (F7).
OPCIONES
- Interruptor de corte montado.
- Ajuste para flujo constante o presión constante mediante mando a distancia, tipo Evolys® V3.
- Doble filtración para la integración de un filtro gravimétrico al 75% (G4) +ISO ePM 2,5 70% (F7); opción no disponible para el modelo 280.
- Pintura exterior e interior con un grosor de 25 micras.
EMBALAJE
- Se vende por unidad.

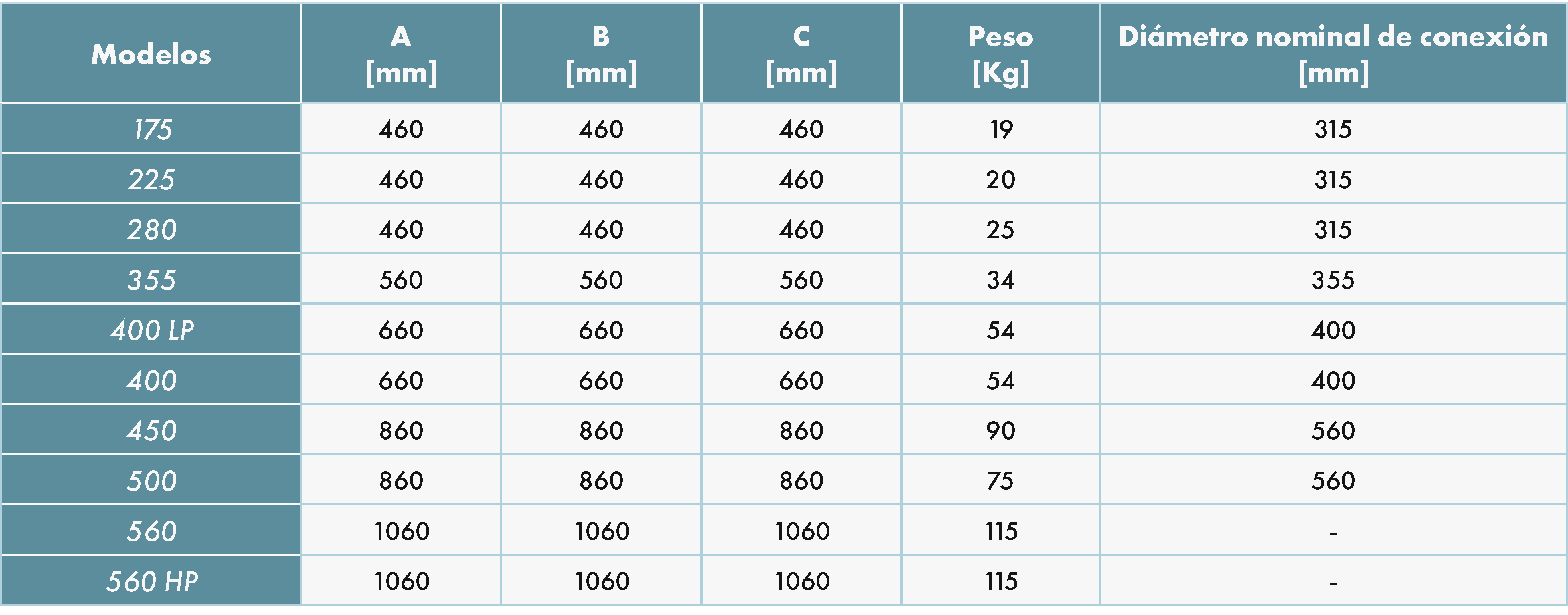

DIMENSIONES
DIMENSIONES
Vista lateral
Vista frontal

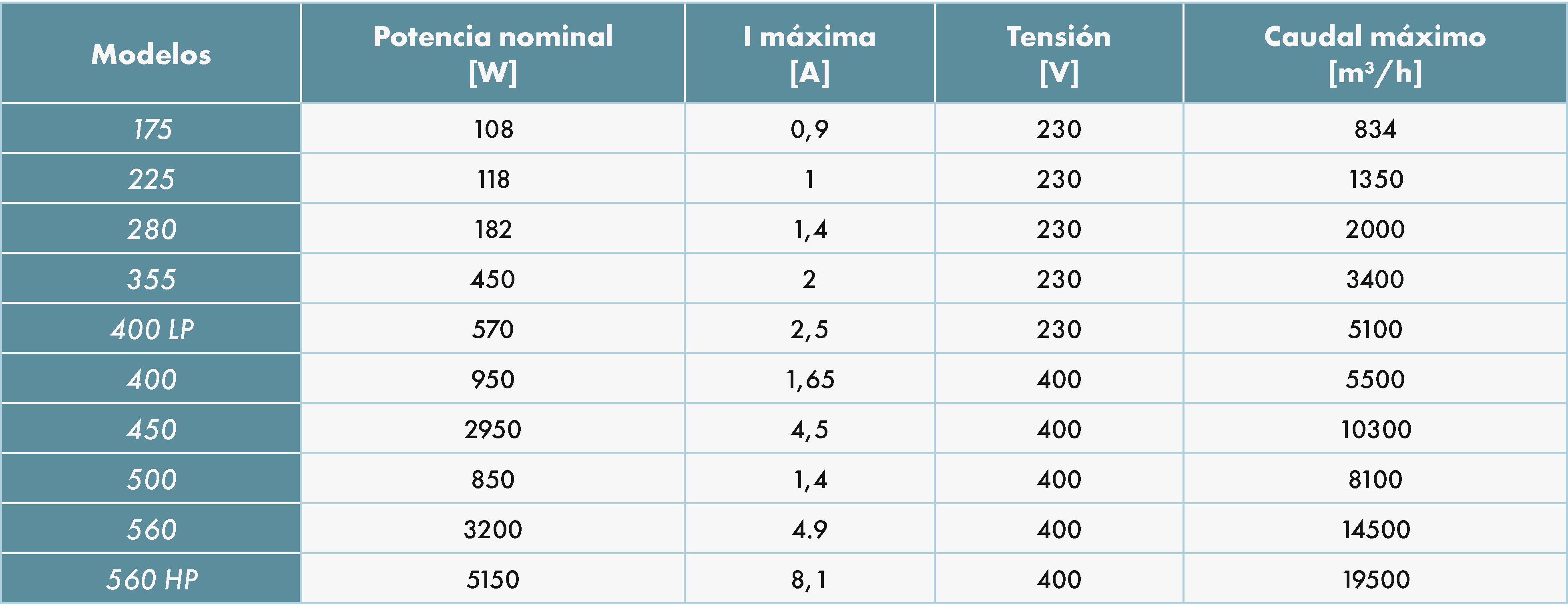

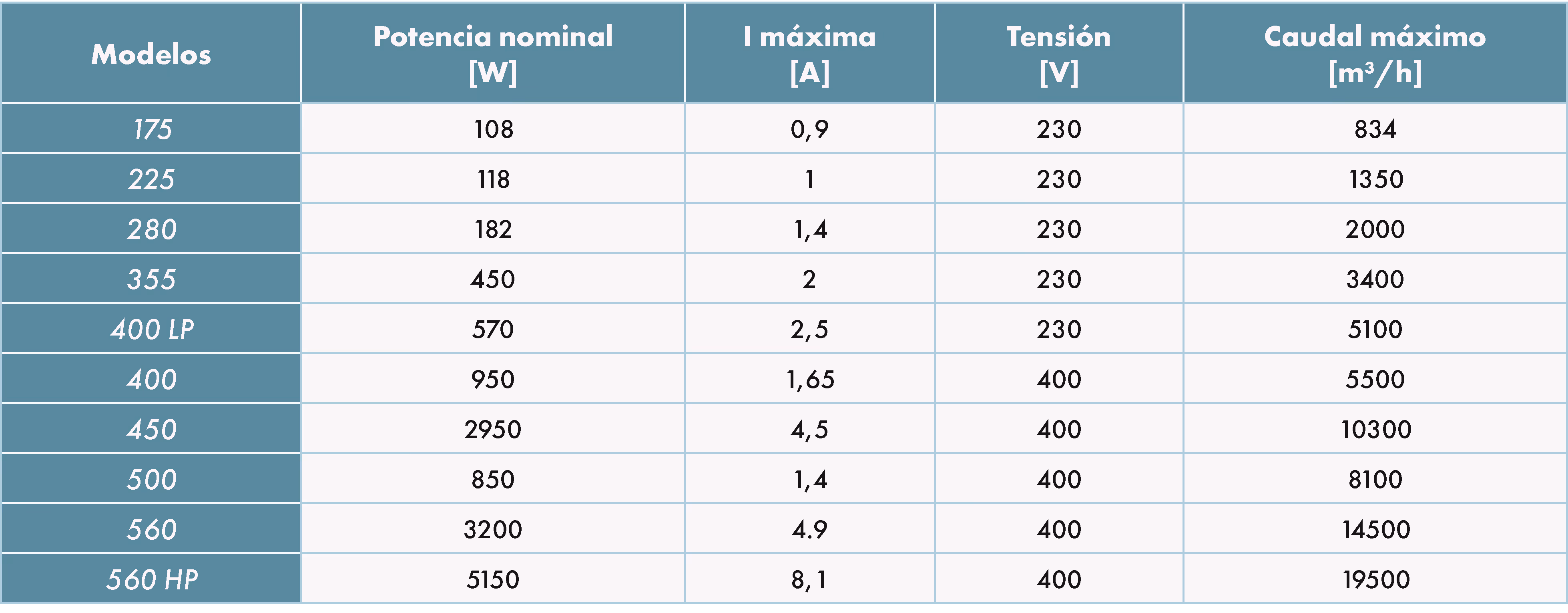

CARACTERÍSTICAS TÉCNICAS
SELECCIÓN

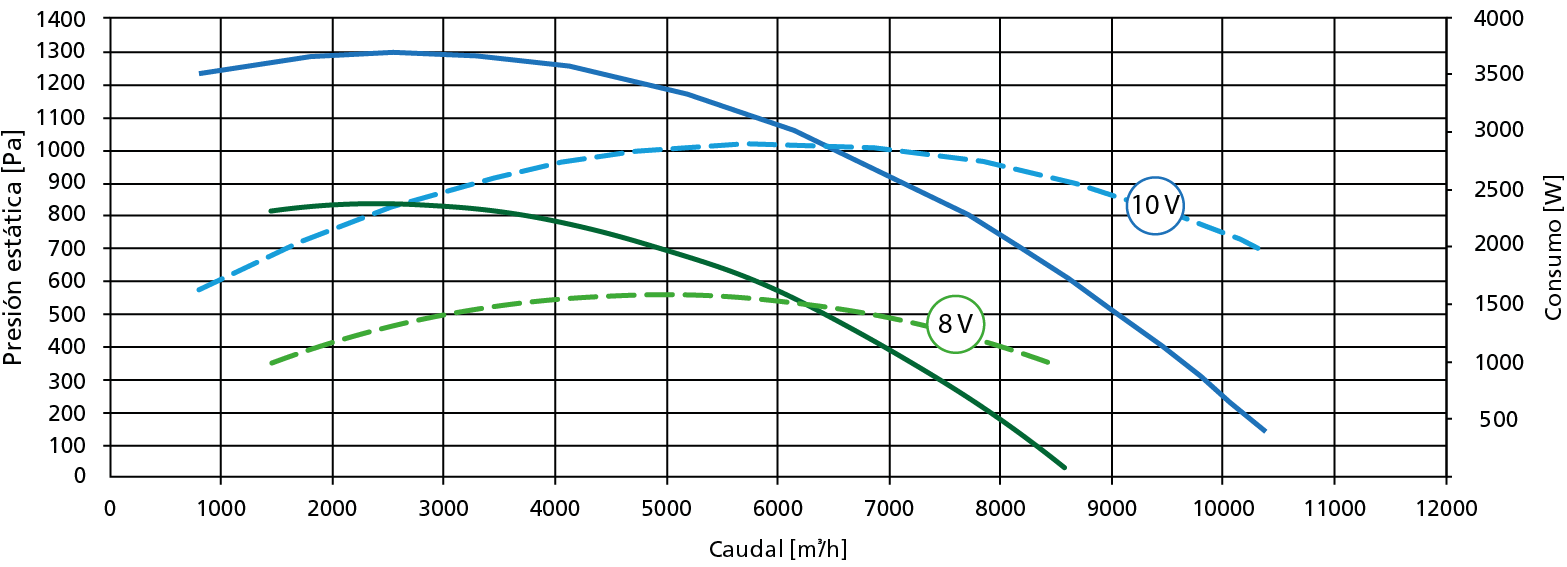

CURVAS DE SELECCIÓN
Modelo 175
Modelo 225
Modelo 280
Modelo 355
Modelo 400 LP
Modelo 400
Modelo 450
Modelo 500
Modelo 560
Modelo 560 HP
Las curvas de selección aquí presentadas son indicativas y pueden sufrir modificaciones de acuerdo con la evolución de la gama France Air: por favor, consúltenos para más información.
CURVAS DE PÉRDIDA DE CARGA
Filtro G4
Filtro M5
Filtro F7
Filtro G4 + F7 (versión opcional)
Las curvas de selección aquí presentadas son indicativas y pueden sufrir modificaciones de acuerdo con la evolución de la gama France Air: por favor, consúltenos para más información.
Resultados
INSTALACIÓN
ACCESORIOS
Panel de descargas
Filtros para cajas de ventilación
Filtros de tipo ISO gravimétrico 65% (G4), ISO ePM10 50% (M5) o ISO ePM2,5 65% (F7).
Junta circular flexible
Disponible en diámetros 160, 200, 315, 400 y 450 mm.
Embalaje: se suministra en kit, con 2 abrazaderas (ancho 9 mm).
BCA
Soportes antivibratorios: compuestos por 2 placas planas y paralelas, unidas entre sí por una junta de goma especial.
Permiten aislar el edificio de las vibraciones generadas por el ventilador.
Consulte AQUÍ la ficha del producto para más información.
Techo de protección contra las inclemencias del tiempo
Interruptor-desconector
Accesorio eléctrico de seguridad para la alimentación de ventiladores.
Consulte AQUÍ la ficha del producto para más información.
Evolys® One - PWM
Control de caudal del 0 al 100 % en ventiladores con motor EC.
Disponible en versiones de 0-10 V o PWM de larga distancia.
Montaje empotrado o en superficie, en caja IP 54.
Aplicable también con variador de tensión o de frecuencia equipados con entrada de 0-10 V.
Consulte AQUÍ la ficha del producto para más información.
Evolys® V3
Controlador para regulación de caudal o presión constantes en ventiladores con motor EC.
Modo de control autónomo o a distancia mediante protocolo ModBus RTU (RS485).
Panel de control frontal con pantalla LCD de 2 x 8 caracteres retroiluminados y 4 botones de ajuste.
Kit de toma de presión incluido.
En caja IP 54.
Consulte AQUÍ la ficha de producto para más información.
Visera con rejilla
Anti lluvia.
Selección de toda la gama de accesorios en el documento tarifario.
