Power Play® 95H
recuperador con intercambiador de contraflujo y motores de bajo consumo
Este es un texto dentro de un bloque div.
Ventajas
Facilidad de integración: diseño compacto para falso techo o conexiones verticales.
Reducción del consumo energético mediante la combinación del recuperador de contraflujo (recuperación nominal del 95%) y motores EC.
Control avanzado de última generación con interfaz táctil intuitiva.
Batería eléctrica integrada y batería de agua caliente o change over externa, con regulación mediante el controlador (posibilidad de batería DX).
Amplio acceso para mantenimiento.
Funcionamiento silencioso.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 7 modelos.
- 3 versiones:
- Versión mural: 2 modelos con caudales de 295 a 468 m3/h.

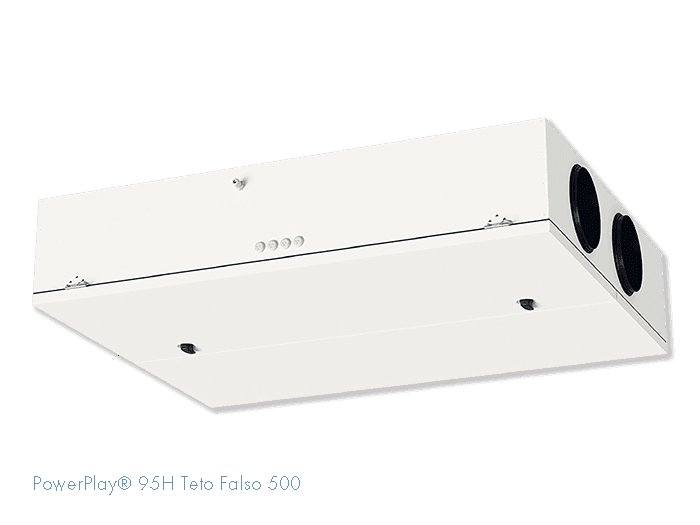

- Versión falso techo: 4 modelos con caudales de 140 a 504 m3/h.

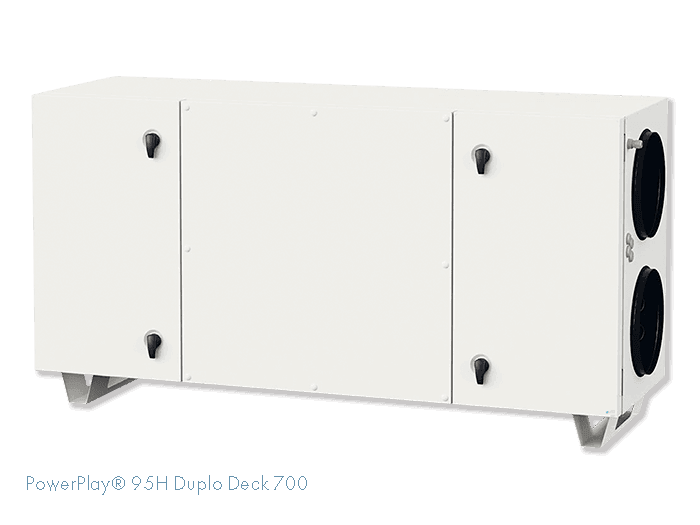

- Versión doble deck: 1 modelo con caudal de 436 m3/h.

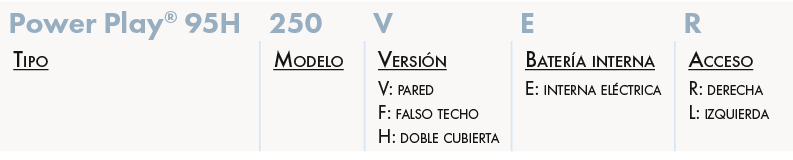

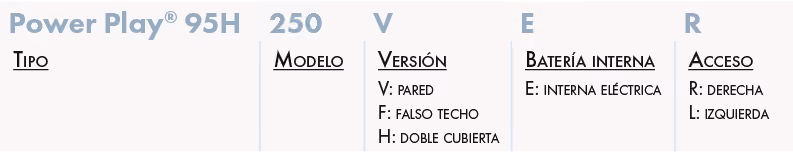

DESIGNACIÓN
APLICACIÓN/USO
- Ventilación con recuperación energética en instalaciones de ventilación destinadas a edificios de viviendas colectivas o unifamiliares, con posibilidad de tratamiento térmico posterior.
CONSTRUCCIÓN/COMPOSICIÓN
Construcción
- Compacta, construida con estructura interna de acero galvanizado.
- Configuración izquierda/derecha según sea necesario.
Envolvente
- Panel doble, construido en acero galvanizado (cara exterior termolacada RAL 7035), con aislamiento interno de lana de roca de 25 mm (versión falso techo)
y 30 mm (versión vertical). - Embocadura circular con junta de estanqueidad de goma.
Ventilador
- Ventiladores centrífugos de simple aspiración, con álabes hacia atrás del tipo
Plug Fan. - Motores de bajo consumo tipo EC.
- Variación y visualización del caudal mediante pantalla, funcionamiento a caudal constante o presión constante (VAV flujo simple o doble).
Recuperador
- Recuperador de contraflujo de aluminio con recuperación sensible dotado de by-pass para funcionamiento y free-cooling proporcional.
Filtro
- 1 nivel de filtrado en la impulsión clase M5 estándar (F7 opcional).
- 1 nivel de filtrado en la extracción clase M5 estándar (F7 opcional).
Batería de calentamiento eléctrica (E)
- Integrada en la unidad (excepto modelo 250V).
- Ajuste preciso a las necesidades (regulación por Triacs).
- 2 termostatos de seguridad: rearme automático a 90º C y rearme manual a 120º C.
Batería de calentamiento / enfriamiento por agua
- Externa a la unidad (disponible en toda la gama).
- Tubos y colectores de acero al carbono y aletas de aluminio.
- Bandeja de condensados de acero inoxidable.
- Regulación integrada.
Armario de potencia y control incorporado.
- Equipamiento de campo integrado de fábrica en el interior de la unidad.
- Pantalla táctil para interfaz.
- Integración en GTC mediante Modbus/Bac-Net IP.
- Servidor web integrado.
- Interconexión vía APP.
- Gestión de los equipos internos y alarmas.
(2) Extracción
(3) Impulsión
(4) Alimentación
Selecciones
- La preselección puede realizarse a través de la tabla de selección y las curvas presentadas en las páginas siguientes.
- Las unidades Power Play® cuentan con un software de selección propio que permite realizar selecciones específicas según las necesidades de su proyecto, proporcionando una ficha técnica con toda la información relevante.
- Póngase en contacto con nuestro equipo de estudios y selecciones.
OPCIONES
EMBALAJE
- Vendido por unidad.
DIMENSIONES
DIMENSIONES
Versión Pared
Modelo 400V - Versión Pared
Dimensiones en mm.
Modelo 700V - Versión Pared
Dimensiones en mm.
Versión Falso Techo
Modelo 200F - Versión Falso Techo
Dimensiones en mm.
Modelo 250F - Versión Falso Techo
Dimensiones en mm.
Modelo 500F - Versión Falso Techo
Dimensiones en mm.
Modelo 700F - Versión Falso Techo
Dimensiones en mm.
Versión Doble Cubierta
Modelo 700H - Versión Doble Cubierta
Dimensiones en mm.
CARACTERÍSTICAS TÉCNICAS

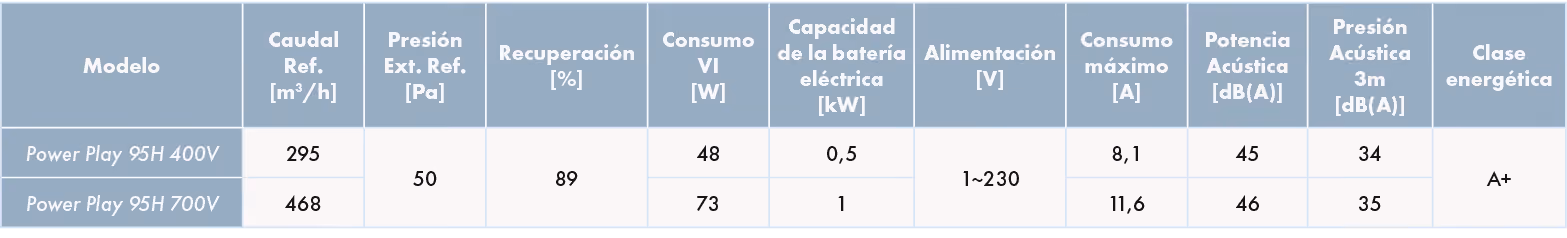

Versión Pared

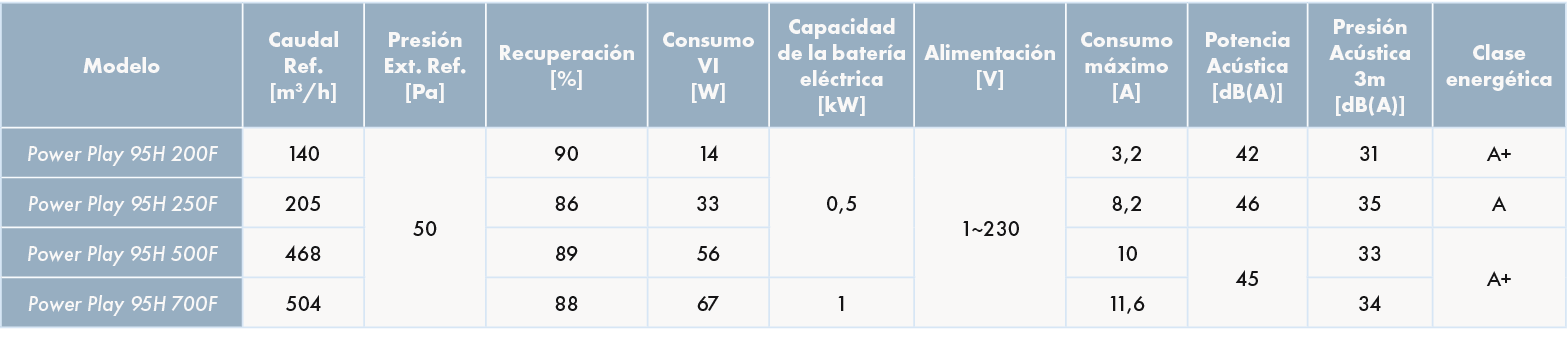

Versión Falso Techo

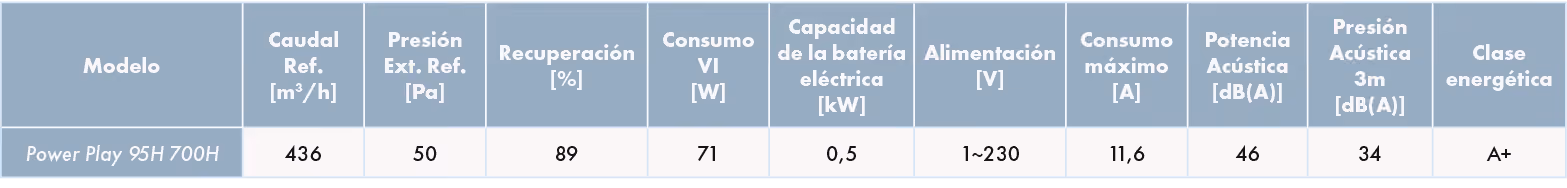

Versión Doble Cubierta
SELECCIÓN
CURVAS DE SELECCIÓN
- Para filtros M5 con batería eléctrica y recuperador tipo L. Valores de SPF presentados por ventilador.
- Pérdida de carga adicional: filtro F7 + 70 Pa; batería de agua caliente + 25 Pa.
Versión Pared
Modelo 400V - Versión Pared
Modelo 700V - Versión Pared
Versión Falso Techo
Modelo 200F - Versión Falso Techo
Modelo 250F - Versión Falso Techo
Modelo 500F - Versión Falso Techo
Modelo 700F - Versión Falso Techo
Versión Doble Cubierta
Modelo 700H - Versión Doble Cubierta
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALACIÓN
ACCESORIOS
Easy VMC
Solución para redes de conductos flexibles en aplicaciones de ventilación residencial.
Instalación rápida y sencilla.
Amplia gama de accesorios que permite una configuración altamente personalizada.
Consulte AQUÍ la ficha del producto para más información.
Registos com servomotores
Válvulas 2 vias ou 3 vias
Atenuadores para Gama Power Play®
Bateria de água adicional para conduta
Bateria de expansão direta para conduta
Unidades condensadoras para Gama Power Play®
Base de assentamento para Gama Power Play®
Com apoios antivibráticos reguláveis.
Válvulas 2 vias ou 3 vias para Gama Power Play®
