Power Play® 90H
recuperador con intercambiador de rueda y motores de bajo consumo
Este es un texto dentro de un bloque div.
Ventajas
Facilidad de integración: versiones mural, de falso techo o doble deck.
Reducción del consumo energético mediante la combinación del recuperador de rueda (recuperación nominal del 80%) y motores EC.
Última generación de control completo y avanzado, con interfaz táctil intuitiva.
Batería eléctrica integrada y batería de agua caliente o change over externa, con regulación mediante el controlador (posibilidad de batería DX).
Amplio acceso para mantenimiento.
Funcionamiento silencioso.
Recuperador sin formación de condensados.
Conexión de extracción de la campana (con bypass al recuperador).
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 15 modelos.
- 3 versiones;
- Mural: 7 modelos con caudal de 180 a 659 m3/h.
- Falso techo: 5 modelos con caudal de 104 a 536 m3/h.
- Doble deck: 3 modelos de 349 a 518 m3/h.

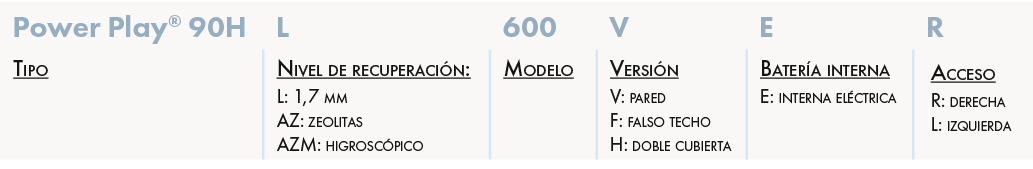

DESIGNACIÓN
APLICACIÓN/USO
- Ventilación con recuperación energética en instalaciones de ventilación destinadas a edificios de viviendas colectivas o individuales, con posibilidad de tratamiento térmico posterior.
CONSTRUCCIÓN/COMPOSICIÓN
Construcción
- Compacta, construida con estructura interna de acero galvanizado.
- Configuración izquierda/derecha según sea necesario.
Envolvente
- Panel doble, construido en acero galvanizado (cara exterior termolacada RAL 7035), con aislamiento interno de lana de roca de 30 mm.
- Conexión circular con junta de estanqueidad de goma.
Ventilador
- Ventiladores centrífugos de simple aspiración, con álabes a reacción del tipo
Plug Fan. - Motores de bajo consumo de tipo EC.
- Variación y visualización del caudal a través de la pantalla, funcionamiento a caudal constante o presión constante (VAV flujo simple o doble).
Recuperador
- Recuperador rotativo de recuperación sensible (L) y opción de recuperación sensible y latente por adsorción de zeolitas (AZ).
Filtro
- 1 nivel de filtrado en la impulsión, clase M5 estándar (F7 opcional).
- 1 nivel de filtrado en la extracción clase M5 estándar (F7 opcional).
Batería de calentamiento eléctrica (E)
- Integrada en la unidad (disponible en toda la gama).
- Ajuste preciso a las necesidades (regulación por Triacs).
- 2 termostatos de seguridad: rearme automático a 90 ºC y rearme manual a 120 ºC.
Batería de calentamiento / refrigeración por agua
- Externa a la unidad (disponible en toda la gama).
- Tubos y colectores de acero al carbono y aletas de aluminio.
- Bandeja de condensados de acero inoxidable.
Regulación integrada
- Armario de potencia y control incorporado.
- Equipamiento de campo integrado de fábrica en el interior de la unidad.
- Pantalla táctil para interfaz.
- Integración en GTC mediante Modbus/Bac-Net IP.
- Servidor web integrado.
- Interconexión vía APP.
- Gestión de los equipos internos y alarmas.
(2) Extracción
(3) Impulsión
(4) Alimentación
Selecciones
- La preselección puede realizarse a través de la tabla de selección y las curvas presentadas en las páginas siguientes.
- Las unidades Power Play® cuentan con un software de selección propio que permite realizar selecciones específicas según las necesidades de su proyecto, proporcionando una ficha técnica con toda la información relevante.
- Póngase en contacto con nuestro equipo de estudios y selecciones.
OPCIONES
EMBALAJE
- Vendido por unidad.
DIMENSIONES
DIMENSIONES
Versión Pared
Modelo 200V - Versión Pared
ETB - conexión de extracción adicional (by-pass - extracción sin recuperación de calor);
ETH - conexión de la campana extractora de cocina (by-pass - extracción sin recuperación de calor).
Dimensiones en mm.
Modelo 350V - Versión Pared
ETB - conexión de extracción adicional (by-pass - extracción sin recuperación de calor).
Dimensiones en mm.
Modelo 400V - Versión Pared
ETB - conexión de extracción adicional (by-pass - extracción sin recuperación de calor).
Dimensiones en mm.
Modelo 450V - Versión Pared
ETB - conexión de extracción adicional (by-pass - extracción sin recuperación de calor).
Dimensiones en mm.
Modelo 600V - Versión Pared
ETB - conexión de extracción adicional (by-pass - extracción sin recuperación de calor).
Dimensiones en mm.
Modelo 700V - Versión Pared
ETB - conexión de extracción adicional (by-pass - extracción sin recuperación de calor).
Dimensiones en mm.
Modelo 900V - Versión Pared
ETB - conexión de extracción adicional (by-pass - extracción sin recuperación de calor).
Dimensiones en mm.
Versión Falso Techo
Modelo 150F - Versión Falso Techo
ETB - conexión de extracción adicional (by-pass - extracción sin recuperación de calor).
Dimensiones en mm.
Modelo 250F - Versión Falso Techo
ETB - conexión de extracción adicional (by-pass - extracción sin recuperación de calor).
Dimensiones en mm.
Modelo 300F - Versión Falso Techo
ETB - conexión de extracción adicional (by-pass - extracción sin recuperación de calor).
Dimensiones en mm.
Modelo 400F - Versión Falso Techo
ETB - conexión de extracción adicional (by-pass - extracción sin recuperación de calor).
Dimensiones en mm.
Modelo 700F - Versión Falso Techo
ETB - conexión de extracción adicional (by-pass - extracción sin recuperación de calor).
Dimensiones en mm.
Versión Doble Cubierta
Modelo 400H - Versión Doble Cubierta
ETB - conexión de extracción adicional (by-pass - extracción sin recuperación de calor).
Dimensiones en mm.
Modelo 600H - Versión Doble Cubierta
ETB - conexión de extracción adicional (by-pass - extracción sin recuperación de calor).
Dimensiones en mm.
Modelo 700H - Versión Doble Cubierta
ETB - conexión de extracción adicional (by-pass - extracción sin recuperación de calor).
Dimensiones en mm.
CARACTERÍSTICAS TÉCNICAS
Versión Pared
Versión Falso Techo
Versión Doble Cubierta
SELECCIÓN
CURVAS DE SELECCIÓN
- Para filtros M5 con batería eléctrica y recuperador tipo L. Valores de SPF presentados por ventilador.
- Pérdida de carga adicional: filtro F7 + 70 Pa; batería de agua caliente + 25 Pa.
Versión Pared
Modelo 200V - Versión Pared
Modelo 350V - Versión Pared
Modelo 400V - Versión Pared
Modelo 450V - Versión Pared
Modelo 600V - Versión Pared
Modelo 700V - Versión Pared
Modelo 900V - Versión Pared
Versión Falso Techo
Modelo 150F - Versión Falso Techo
Modelo 250F - Versión Falso Techo
Modelo 300F - Versión Falso Techo
Modelo 400F - Versión Falso Techo
Modelo 700F - Versión Falso Techo
Versión Doble Cubierta
Modelo 400H - Versión Doble Cubierta
Modelo 600H - Versión Doble Cubierta
Modelo 700H - Versión Doble Cubierta
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALACIÓN
ACCESORIOS
Easy VMC
Solución para redes de conductos flexibles en aplicaciones de ventilación residencial.
Instalación rápida y sencilla.
Amplia gama de accesorios que permite una configuración altamente personalizada.
Consulte AQUÍ la ficha del producto para más información.
Registos com servomotores
Válvulas 2 vias ou 3 vias
Atenuadores para Gama Power Play®
Bateria de água adicional para conduta
Bateria de expansão direta para conduta
Unidades condensadoras para Gama Power Play®
Base de assentamento para Gama Power Play®
Com apoios antivibráticos reguláveis.
Hotte doméstica
Válvulas 2 vias ou 3 vias para Gama Power Play®
