Lotus® 3

caja de extracción autorregulada VMC

No se ha encontrado ningún artículo.
No se ha encontrado ningún artículo.
Hoja de datos del producto Versión PDF

Ventajas

Bajos niveles sonoros: Lw inferior o igual a 37 dB(A) en la válvula de la cocina.
Muy bajo consumo: 15,3 W-Th-C.
Conjunto universal para viviendas de T2 a T7, hasta 4 baños.

Gama

Denominación

Aplicación / Utilización

  • Renovación del aire en las viviendas individuales:
  • Viviendas de 2 a 7 dormitorios, equipadas con cocina y hasta 4 baños.
  • Instalación en espacios reducidos sin restricciones de posicionamiento.

Construcción / Composición

  • Estructura de polipropileno, resistente a los impactos.
  • Motor de CA de dos velocidades con protección térmica.
  • Turbina centrífuga de alta reacción eficiencia.
  • Puerta de acceso a las conexiones eléctricas.

Todas las conexiones de extracción están equipadas con módulos de autorregulación:

  • 1 conexión de cocina Ø 125 mm (ajustable)
  • 2 conexiones sanitarios Ø 80 (regulados - 30 m3/h).
  • 2 conexiones para válvulas de Ø 80.
  • 1 conexión de exhaustación Ø 125 mm.
  • 2 conexiones Ø 80 mm (regulado - 15 m3/h), una válvula y un sistema de suspensión de la caja suministrados con la caja.

Opciones

Embalaje

  • Vendido por unidad.

DIMENSIONES Y PESOS

  • Peso: 2,9 kg.
Dimensiones en mm.

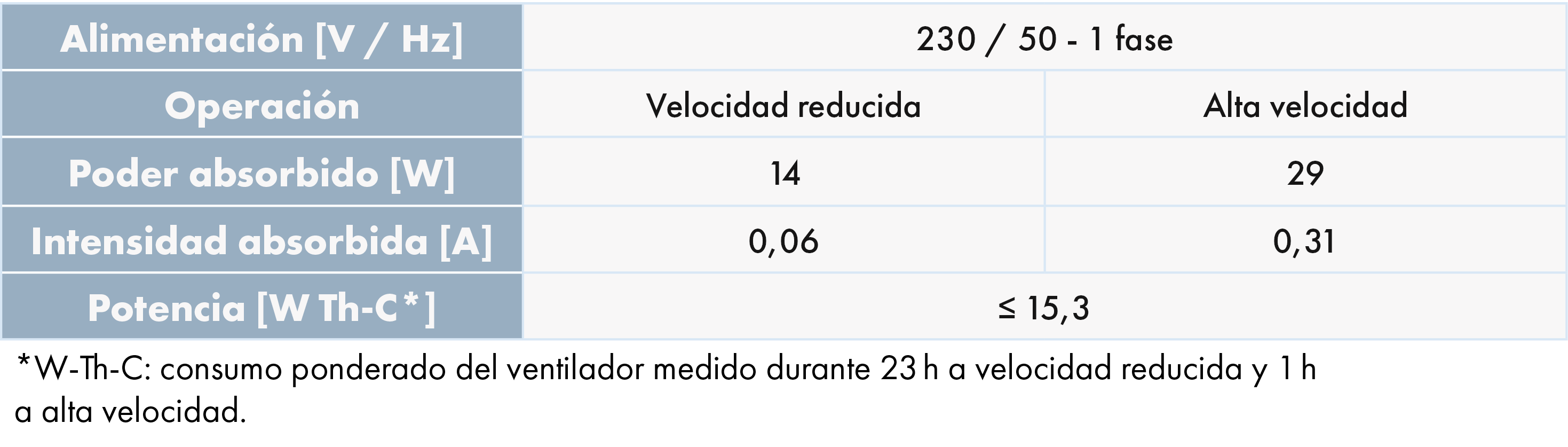

CARACTERÍSTICAS ELÉCTRICAS

CONFORMIDAD DEL ERP

  • Solución que cumple con la normativa ErP 2018.
  • UVR (unidad de ventilación residencial) de tipo de flujo único, equipada con un motor de 2 velocidades.
  • La unidad cumple los requisitos de la normativa de la UE n.º 1253 / 2014.

INSTALACIÓN DE LA CAJA COMPACTA LOTUS

  1. Suspensión de la caja mediante el cable de suspensión para un montaje rápido en espacios reducidos.
  2. Conecte las válvulas de extracción a la caja de conductos mediante vinilos flexibles no aislados de 125 mm de diámetro para la cocina y de 80 mm para los sanitarios.
  3. Todas las conexiones son desmontables e intercambiables con un cuarto de vuelta.
  4. Garantizar la estanqueidad de conexiones.
  5. Sellar las conexiones no utilizadas.
  6. Conecte el retorno a una tapa (CT Plastic 125).
  7. Realice las conexiones eléctricas de la caja a través de la puerta de visita.

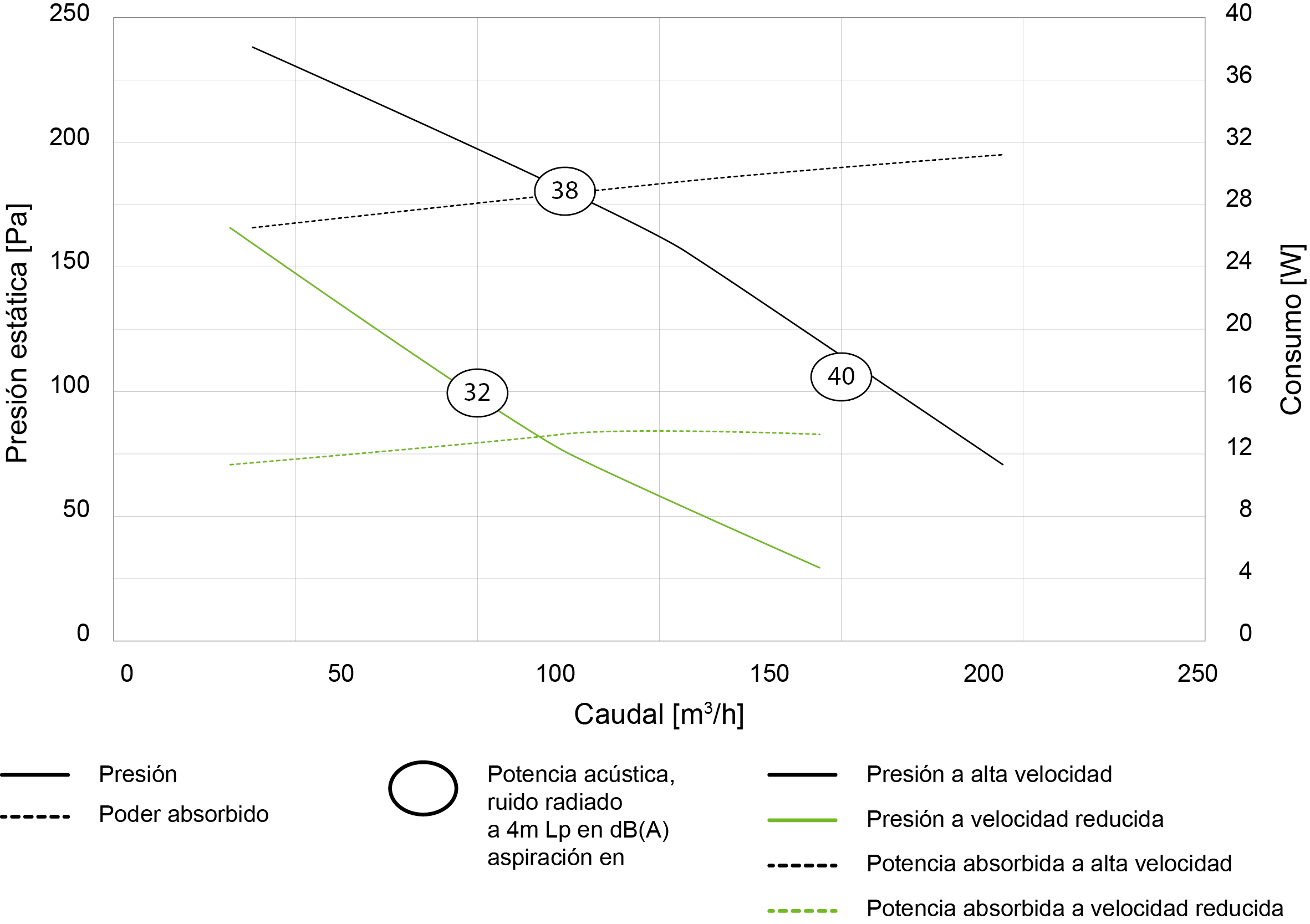

CURVAS DE SELECCIÓN PARA LOTUS® 3

Interruptor de 2 velocidades

Permite pasar de la velocidad reducida a la velocidad elevada.

Vinyl® M1

Conducto PVC desnudo flexible no aislado, diámetros de 80 a 560 mm.

Permiten la conexión de la caja a las válvulas.

Consulte AQUÍ la ficha del producto para más información.

Viny® Phon M1

Conducto PVC flexible con aislamiento acústico.

Permiten la conexión de la caja a las válvulas.

Consulte AQUÍ la ficha del producto para más información.

CT Plástico

Tapa de plástico para la entrada o salida de aire.

Consulte AQUÍ la ficha del producto para más información.
