Vinyl® M1
conducto PVC flexible desnudo
Esto es un texto dentro de un bloque div.
Ventajas
Elevada Resistencia mecánica.
Instalación rápida.
Ligereza.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Diámetros de 80 a 560 mm.
DENOMINACIÓN
APLICACIÓN / USO
- Instalaciones de ventilación, climatización, extracción de humos de soldadura, entre otros.
- Conexiones de baja, media y alta presión.
- Se utiliza en el sector servicio y residencial.
CONSTRUCCIÓN / COMPOSICIÓN
- Conducto compuesto por una pared de película de PVC reforzada con una malla de poliéster sobre una estructura helicoidal de alambre de acero recubierto de PVC.
OPCIONES
EMBALAJE
- Vendido por unidad.
- Longitud de 6 m, entregado compactado a 0,3 m.
DIMENSIONES
LÍMITES DE UTILIZACIÓN
- Temperatura: de -30° C a 70° C.
- Velocidad máxima del aire: 30 m/s.
- Presión máxima: 3000 Pa.
CLASIFICACIÓN DE RESISTENCIA AL FUEGO
- PV de resistencia al fuego M1.
- Estanqueidad al aire: clase C.
SELECCIÓN
DIAGRAMA DE PÉRDIDA DE CARGA
INSTALACIÓN
INSTALACIÓN DE CONDUCTO VINYL® M1
- Los conductos Vinyl® se conectan mediante simple acoplamiento y se sujetan con una abrazadera de fijación.
- En baja presión, basta con una abrazadera de fijación de tipo monohilo, pero con presión media y alta, se recomienda fijar el conducto al conector con una o dos vueltas de cinta de PVC y colocar la abrazadera sobre la cinta.
- Utilice una conexión macho (RM) para la conexión entre dos tramos.

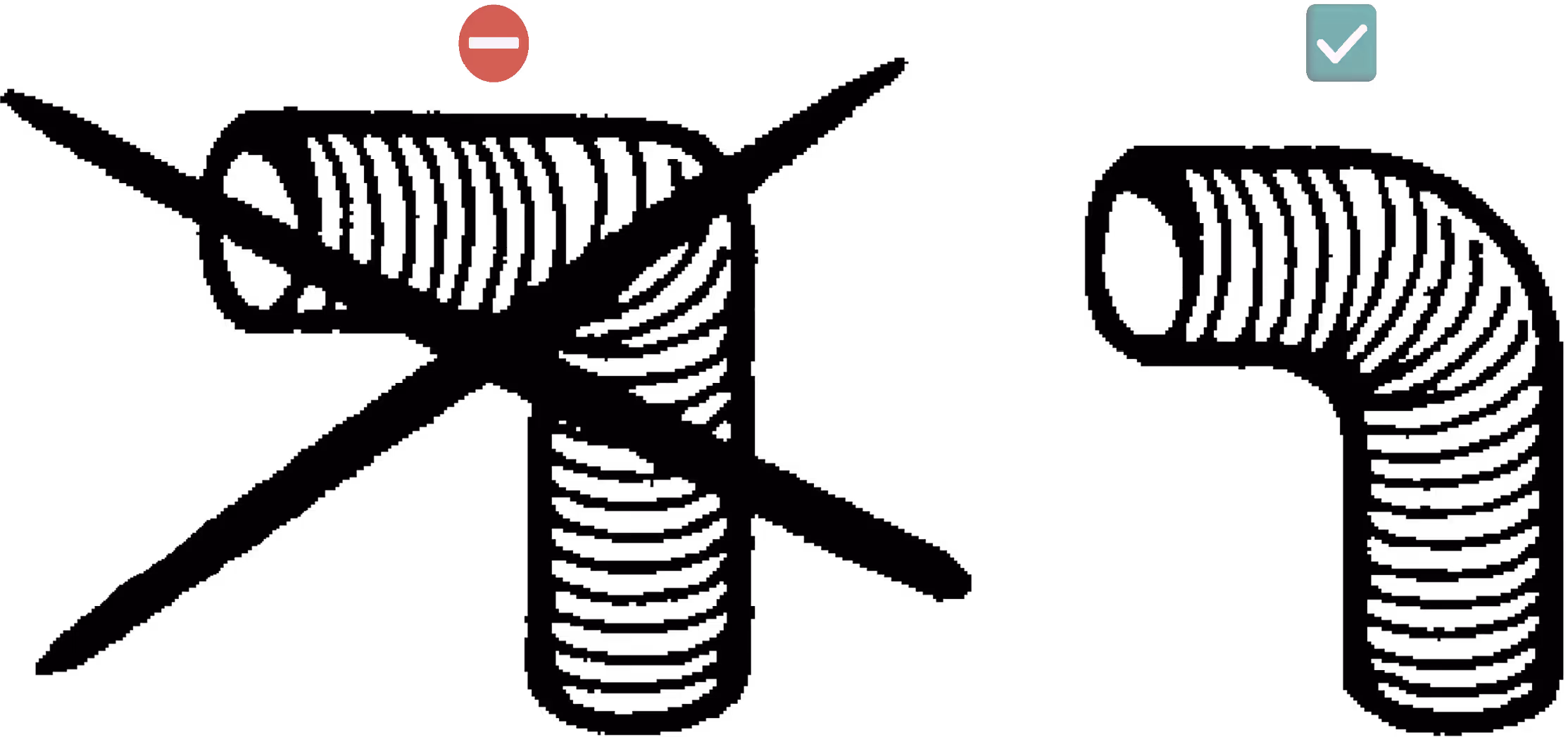

- De modo de evitar pérdidas de carga, es conveniente respetar el radio de curvatura mínimo: R ≈ 0,6 x Ø.
