LAC² 30-40

rejilla lineal en aluminio con una cuidada estética

Esto es un texto dentro de un bloque div.
No se ha encontrado ningún artículo.

Ventajas

Estética cuidada desde rejilla.
Resistencia a los golpes y a la deformación.
Posibilidad de longitud continua gracias a su fácil montaje.
Adaptado a las necesidades arquitectónicas.
Instalación en pared o en techo.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA
  • 17 dimensiones disponibles (tarifas).
  • Dimensiones límite de fabricación: 200 x 75 mm / 2000 x 600 mm; rejillas continuo: sin límite x 250 mm; más información en la sección Construcción/Composición.
  • Consúltenos para obtener más información sobre los caudales indicativos.

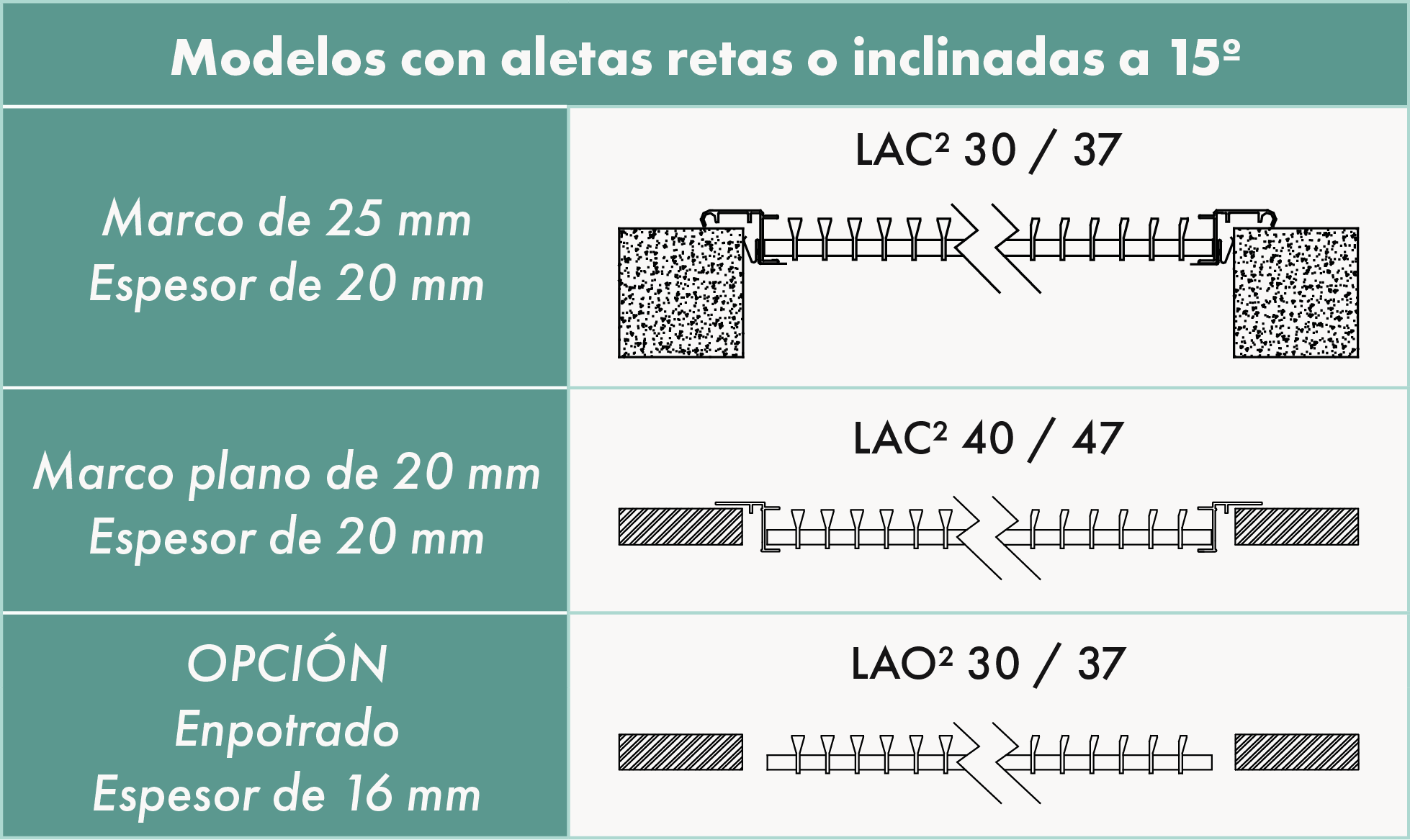

Posibles combinaciones de modelo y versión:

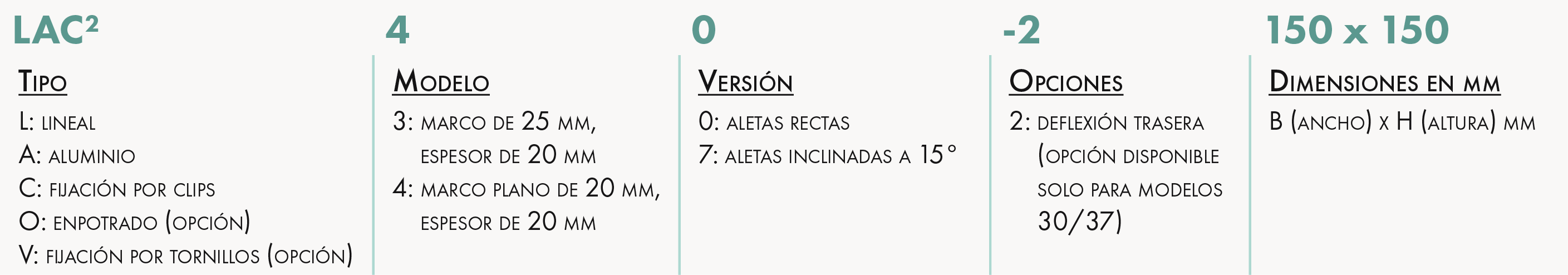

DENOMINACIÓN
APLICACIÓN / USO
  • Impulsión y retorno, montaje en pared o en techo.
CONSTRUCCIÓN / COMPOSICIÓN

Características generales:

  • Marco y barras delanteras de perfil construidas en extrusión aluminio .
  • Estructura de aluminio extruido instalado en marco.
  • Fijación por clips.
  • Acabado: anodizado en color natural o pintado RAL 9003 mate.
  • Permite un segundo juego de aletas para doble deflexión.

Dimensiones mínimas y máximas permitidas (LAC² 30 / 37 y 40 / 47):

  • B (ancho) = 200 a continuo (el ancho máximo no tiene límite).
  • H (altura) = 75 a 600 mm.
  • Longitud máxima de una sección = 2000 mm.
  • Rejillas continuas: para una anchura de superior a 2000 mm, la altura máxima es de 250 mm.
OPCIONES
  • Otros colores RAL.
  • Dimensiones no estándar o personalizadas.
  • LAV² 30 / 37: rejilla con fijaciones mediante tornillos (no incluidas).
  • LAO² 30 / 37: rejilla empotrada 16 mm de grosor.
  • La rejillas puede equiparse con deflectores traseros para permitir la direccionalidad del alcance del aire (opción disponible sólo para los modelos 30 y 37).
EMBALAJE
  • Vendido por unidad.

DIMENSIONES

DIMENSIONES

LAC² y LAV² 30 / 37

El diagrama de dimensiones mostrado para LAC² 30 / 37 no tiene en cuenta la montaje de rejilla con contramarco.
Consulte la sección sobre montaje y conexión.

LAC² 40 / 47

LAO² 30 / 37

Dimensiones en mm para todas las versiones.

CONDICIONES ISOTÉRMICAS

1) Al enfriar, es necesario evitar que el chorro de aire disminuya prematuramente en área y cree molestias. Esto se debe a que la velocidad del aire es demasiado alta y la diferencia de temperatura entre el chorro de aire y el aire ambiente es demasiado grande.

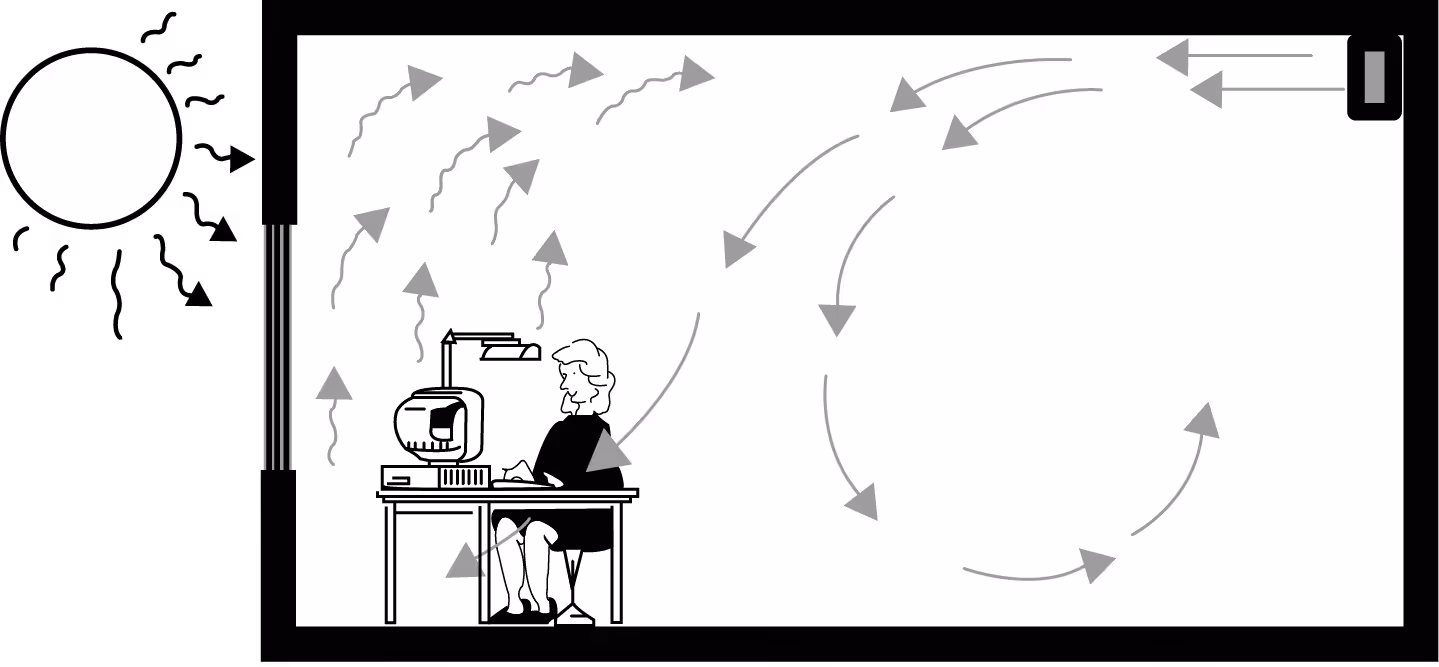

2) Cuando un pared exterior genera corrientes de convección, existe el riesgo de que el chorro de aire sea alcanzado por estas corrientes y descienda hasta la ocupación área , lo que puede provocar corrientes de aire y la heterogeneidad de las temperaturas en la área ocupada. Será necesario entonces seleccionar un intervalo igual al 70% de la longitud del lugar (corrientes de convección: corrientes de aire generadas por una diferencia de densidad del aire en una zona determinada).

SELECCIÓN

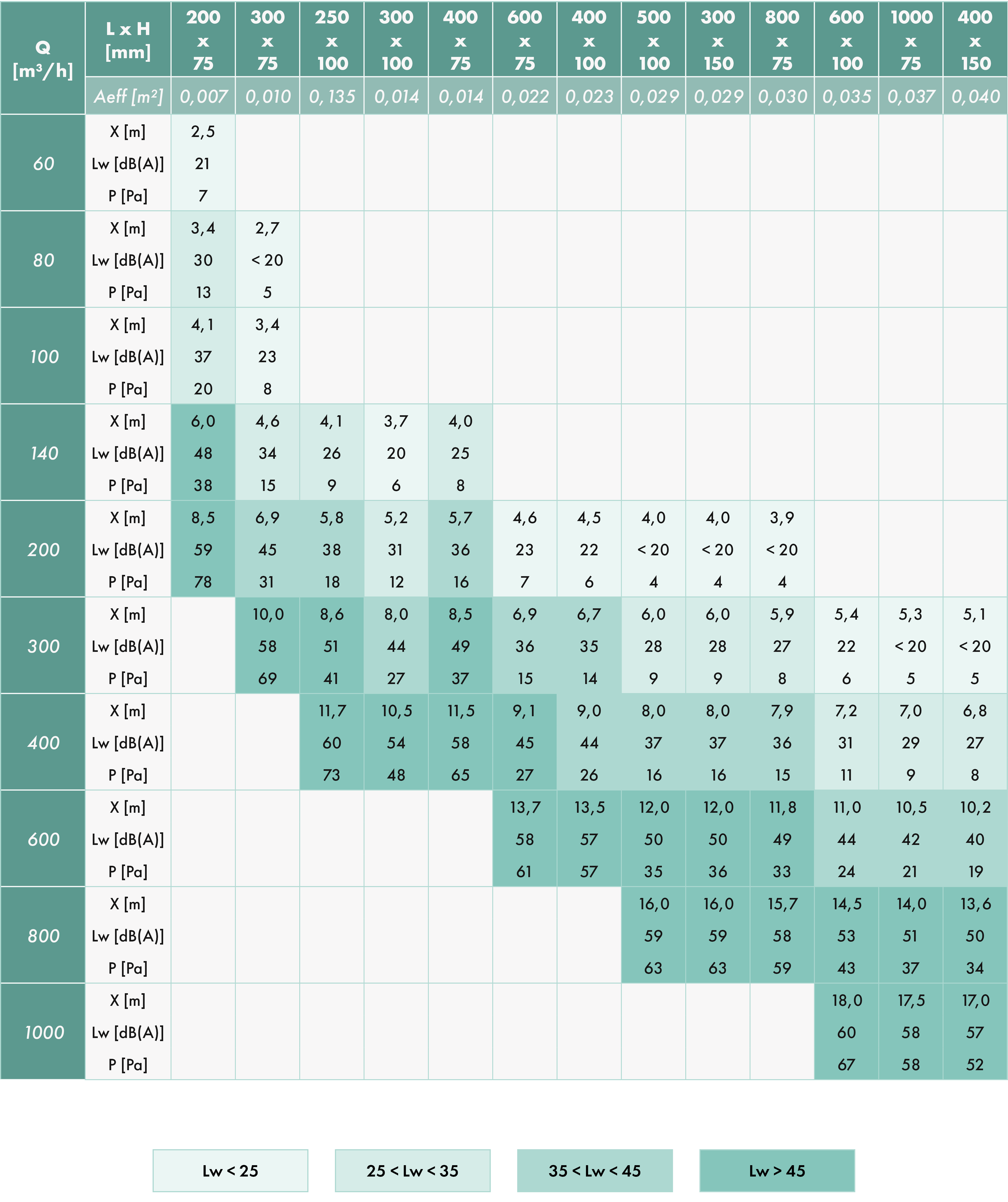

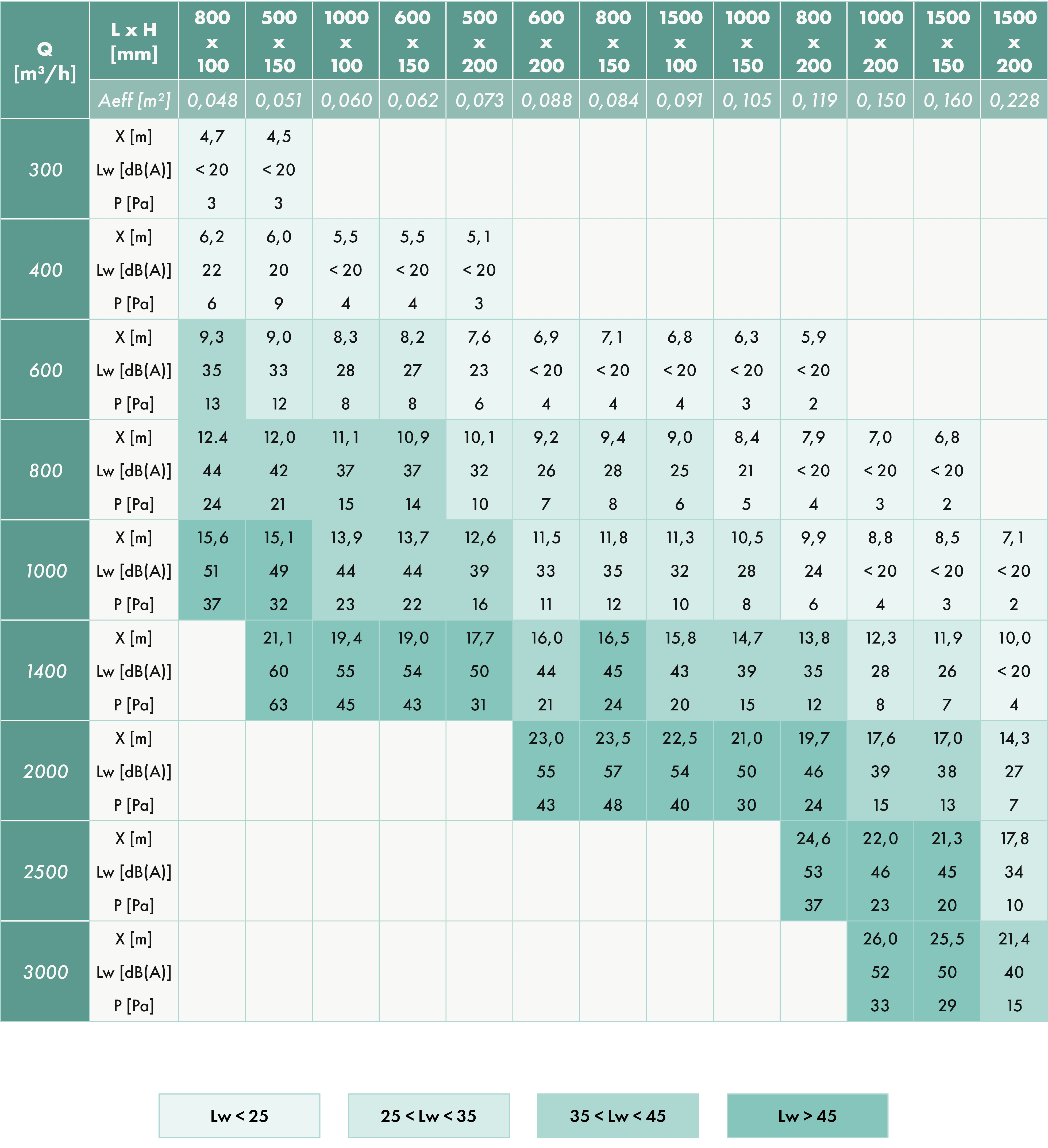

TABLAS DE SELECCIÓN PARA LAC² 30/40 Y 37/47

INSTALACIÓN

MONTAJE EN MURO O EN EL TECHO

  • Montaje mediante el contra-marco CFU 08 (LAC² 30/37) o CFU 09 (LAC² 40/47).

Diagrama de dimensiones para montaje del contramarco

CFU 08 (LAC² 30/37)

CFU 09 (LAC² 40/47)

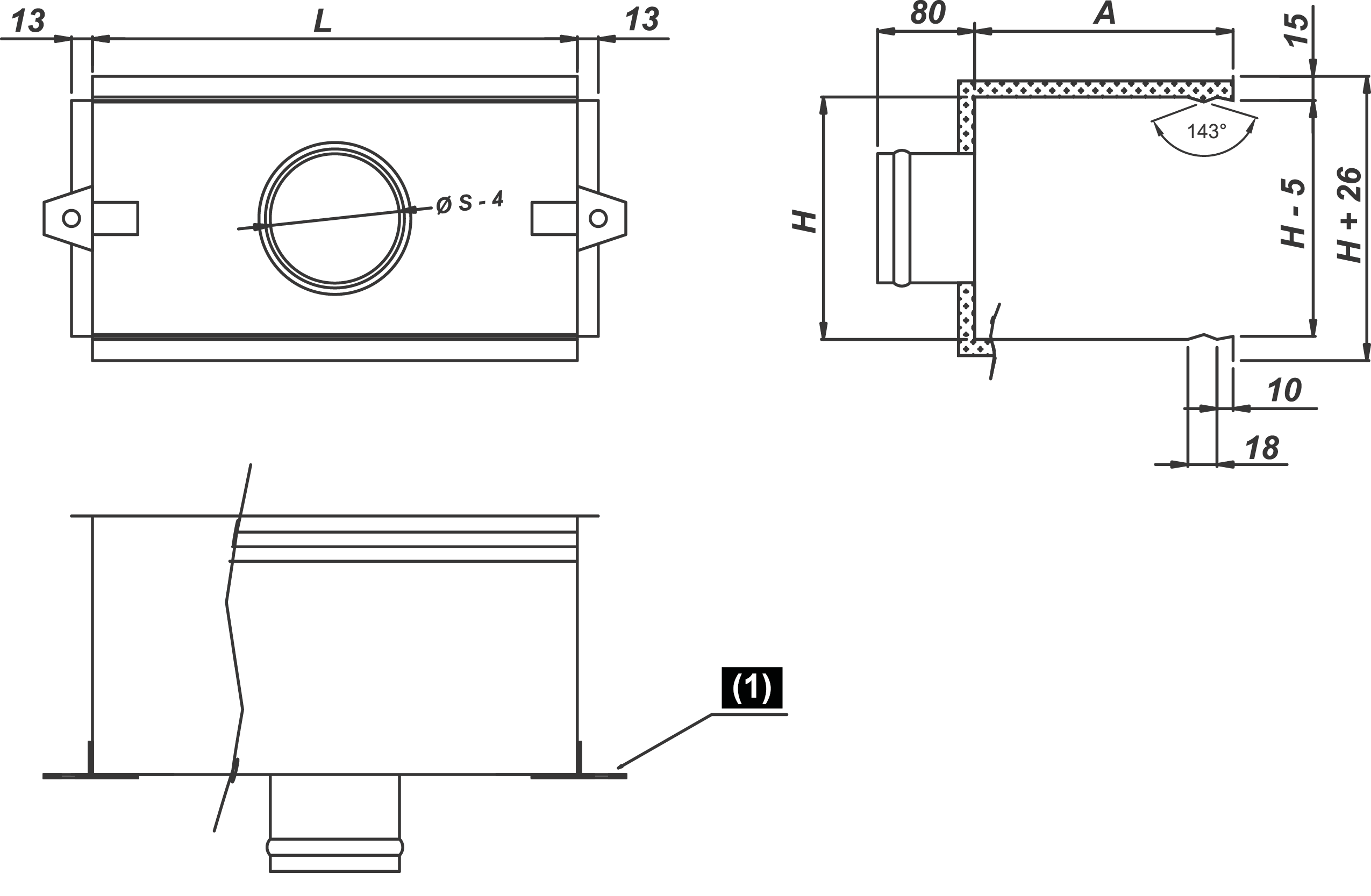

MONTAJE EN CONDUCTO FLEXIBLE

A través de 2 tipos de plenos:

Con conexión axial PFU 28

Con conexión lateral PFU 38

La rejilla con deflexión trasera como opción permite modificar el alcance y la forma del flujo de aire en función de las necesidades de la instalación.

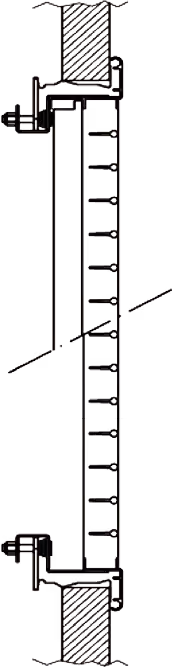

FIJACIÓN CON TORNILLOS NO VISIBLES

  • Fijado por el kit especial T-FIX.
  • Facilita los trabajos de limpieza y mantenimiento de la rejilla.
  • Para rejillas con una anchura inferior a 600 mm, se necesita 1 kit con 2 piezas de fijación.
  • Para rejillas con una anchura de superior a 600 mm, se necesitan 2 kits con 4 piezas de fijación.
  • Para rejillas montadas con compuerta, el kit de fijación T-FIX sólo es compatible con modelos de anchura máxima de 600 mm (1 kit).
  • Se entrega sin montar.

MONTAJE DE COMPUERTA

  • La compuerta RFS 08 está instalado en rejilla.

ACCESORIOS

RFS 08

Compuerta de acero galvanizado con aletas opuestas.

CFU 08 O CFU 09

Contramarco de montaje en acero galvanizado para rejillas lineales.

PFU 28

Plenum con conexión axial en chapa de acero galvanizado, con o sin aislamiento.

PFU 38

Plenum con conexión lateral en chapa de acero galvanizado, con o sin aislamiento

Rejilla de longitud continua

Opción posible a petición.

Rejilla Hotel

Retorno por las laterales.

Para más información, consúltenos.

Para rejillas de suelos lineales, consulte LAU 45-46.
