LAU 45-46
rejilla de suelo lineal de aluminio con aletas rectas (45) o inclinadas 15° (46)
Este es un texto dentro de un bloque div.
Ventajas
Robustez.
Estética cuidada.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
4 versiones para cada modelo:
- LAU 45-1 o 46-1: rejilla de deflexión simple.
- LAU 45-2 o 46-2: rejilla de doble deflexión.
- LAU 45-3 o 46-3: rejilla de deflexión simple + compuerta.
- LAU 45-4 o 46-4: rejilla de doble deflexión + compuerta.
Características comunes:
- 25 tamaños disponibles (precios) para cada versión.
- Dimensiones límite de producción: 2000 x 625 mm, una pieza (largo x alto).
- Caudales indicativos de 140 a 2500 m³/h (tabla de selección).

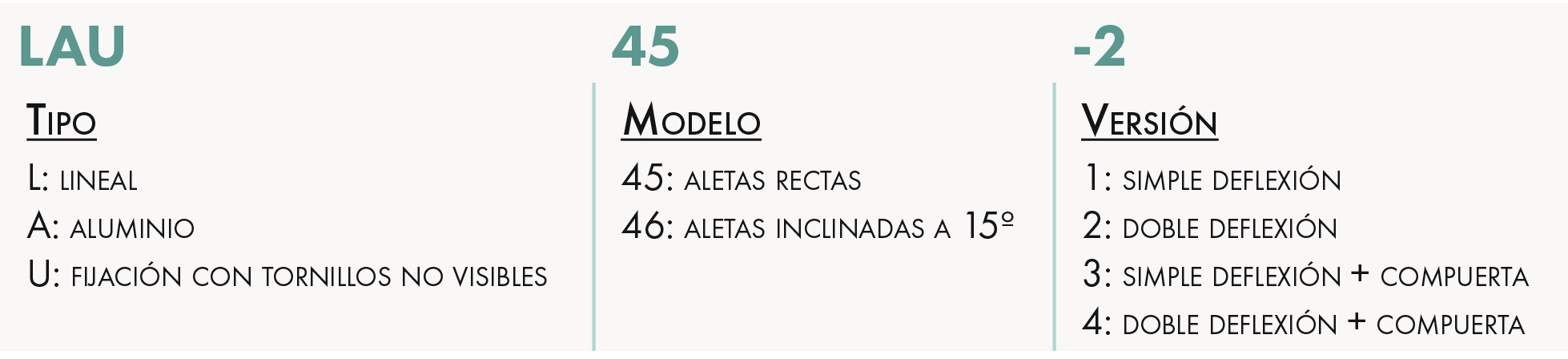

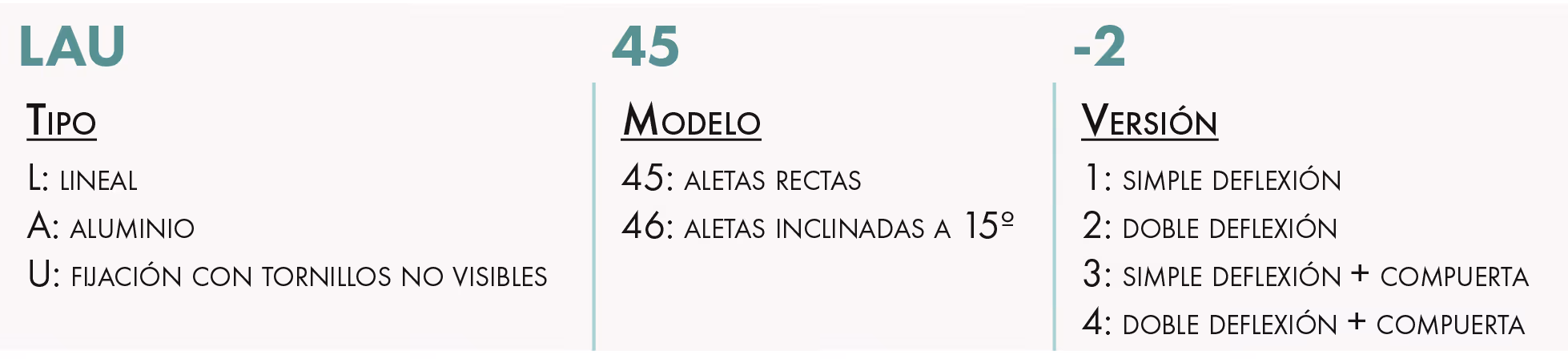

DESIGNACIÓN
APLICACIÓN/USO
- Rejilla de impulsión o retorno para piso.
- Soporta una carga uniforme de hasta 2500 kg/m² o una carga puntual máxima de 66 kg/cm².
CONSTRUCCIÓN/COMPOSICIÓN
- Marco y barras delanteras en perfil de aluminio extruido.
- Rejilla extraíble.
- Acabado: aluminio anodizado.
- Barra de refuerzo en L > 625 mm.
OPCIONES
- Otros colores RAL.
- LAU 45-1-S: rejilla anticorrosiva especial para piscinas.
- Rejilla de longitud continua.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES
LAU 45-4 y 46-4: rejilla + aletas + compuerta
SELECCIÓN
TABLA DE SELECCIÓN PARA REJILLA LAU 45/46
Lw: potencia acústica sin atenuación local [dB (A)]; P: pérdida de carga [Pa].
Ensayo en condiciones isotérmicas.
INSTALACIÓN
LAU 45-1 E 46-1
- Rejilla extraíble.
- Aplícalo directamente en la abertura.
LAU 45-2 Y 46-2
- Con aletas deflectoras montadas en la rejilla.
- El conjunto se aplica directamente a la abertura.
LAU 45-3 Y 46-3
- Registro montado en la parrilla (fijación mediante clips).
- El conjunto se aplica directamente a la abertura.
LAU 45-4 Y 46-4
- Con aletas deflectoras montadas en la rejilla.
- Registro montado en la parrilla (fijación mediante clips).
- El conjunto se aplica directamente a la abertura.
