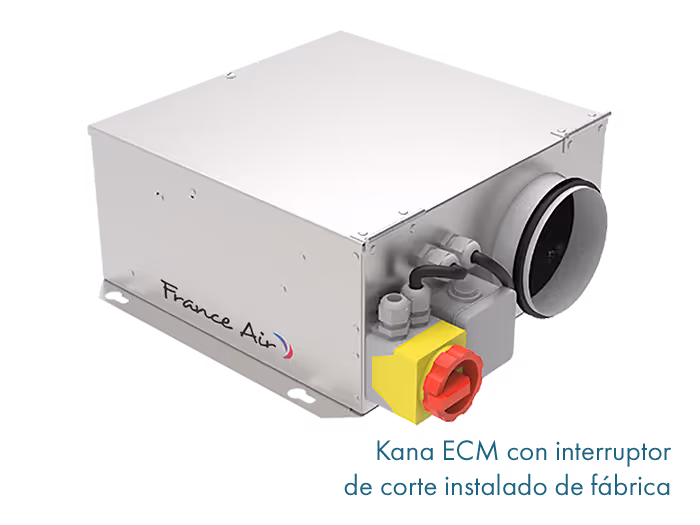

Kana® ECM
caja de ventilación de bajo consumo y perfil bajo
Ventajas
Perfil bajo: ideal para su instalación en falsos techos.
Motor de bajo consumo con tecnología ECM.
Caudal ajustable mediante potenciómetro integrado de serie.
Ajuste para flujo constante o presión constante mediante control remoto, con soluciones de la gama Evolys® (opcional).
DESCRIPCIÓN TÉCNICA
GAMA
- 6 modelos
- Conexiones circulares: de 100 a 315 mm de diámetro.
- Caudal máximo de 1600 m³/h.
DESIGNACIÓN
APLICACIÓN/USO
- Para inhalar o extraer aire limpio.
- Ideal para su instalación en espacios pequeños (por ejemplo: falsos techos).
- Conexión en conductos circulares: de 100 a 315 mm de diámetro.
- Instalación interior.
- Se puede instalar en diferentes posiciones.
- Temperatura de funcionamiento: según la tabla de características técnicas.
CONSTRUCCIÓN/COMPOSICIÓN
Cubierta:
- Caja en chapa de acero galvanizado.
- Puerta de visita del motoventilador basculante.
- Conexión circular: aspiración/retorno equipada con juntas.
Ventilador:
- Reacción centrífuga, acoplamiento directo.
Motorización:
- Motor EC (conmutación electrónica) con rotor externo de alto rendimiento.
- Monofásico 230 V - 50/60 Hz, IP 44, clase F.
- Variación electrónica de velocidad: mediante potenciómetro integrado, mediante señal externa de 0-10 V, mediante mando a distancia de la gama Evolys®.
- Caja de conexiones IP 55, ubicada en el exterior de la caja de ventilación con potenciómetro integrado para controlar el flujo del 0 al 100%.
- Interruptor de corte y presostato montados en fábrica.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES Y PESOS

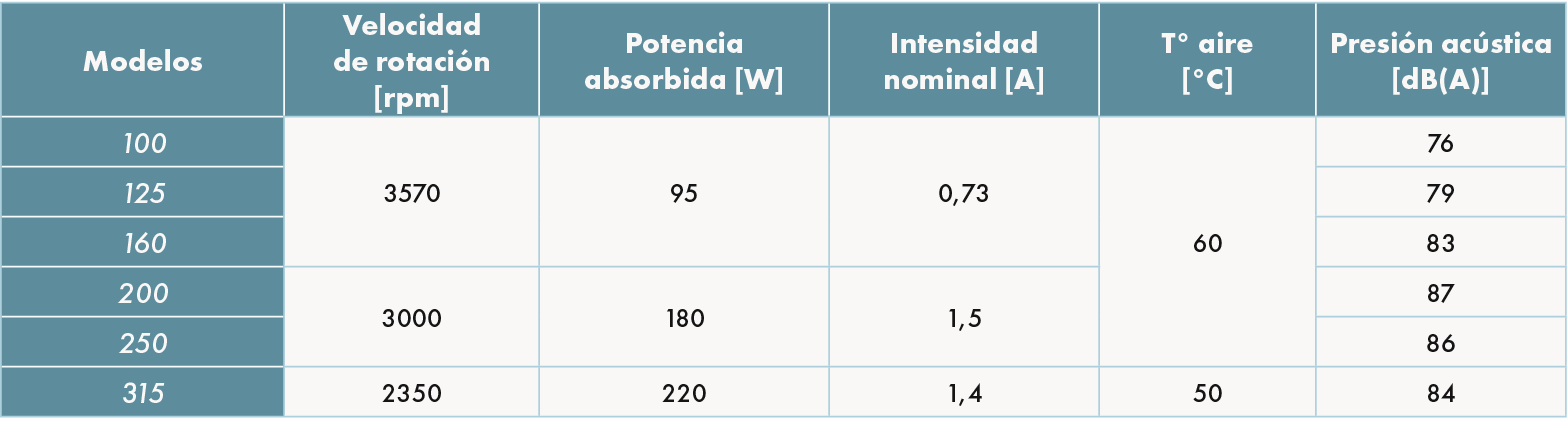

CARACTERÍSTICAS TÉCNICAS
CONFORMIDAD DEL ERP
- La caja de ventilación Kana® ECM es una UVNR (unidad de ventilación no residencial) del tipo de flujo simple, equipada con un motor ECM de velocidad variable. El Kana® ECM cumple con los requisitos del Reglamento de la UE n.º 1253/2014.
CONEXIONES ELÉCTRICAS
SELECCIÓN

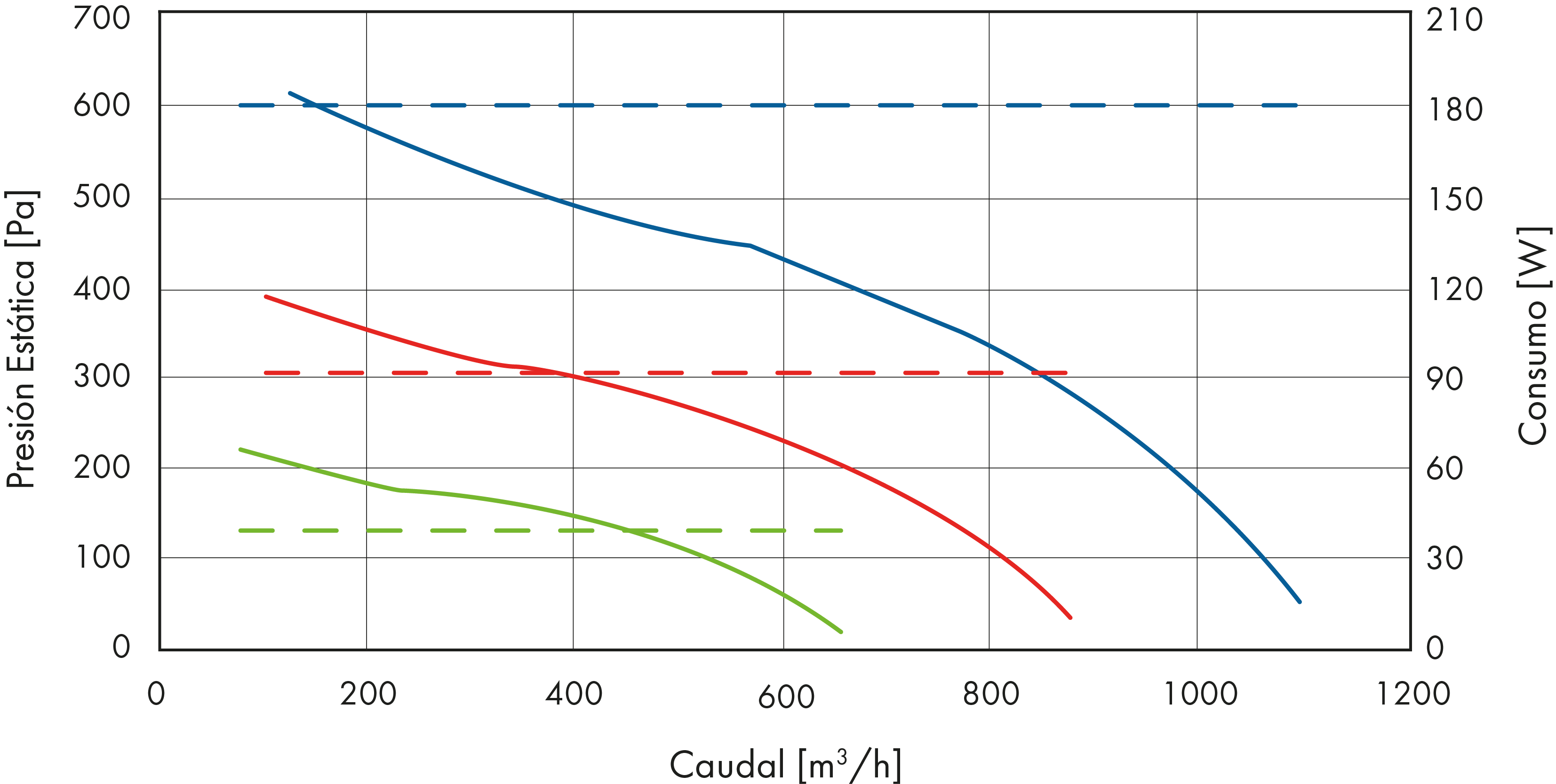

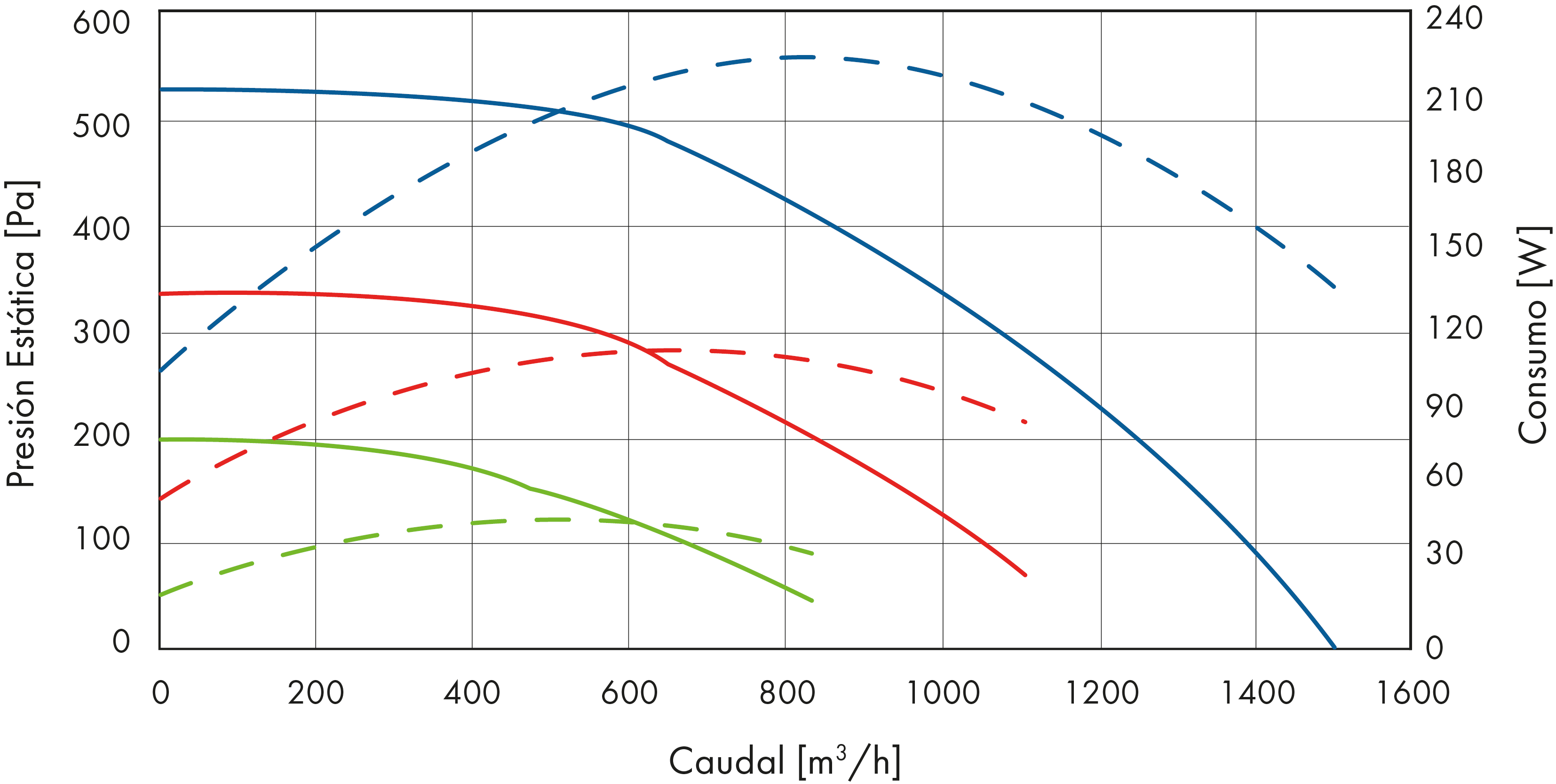

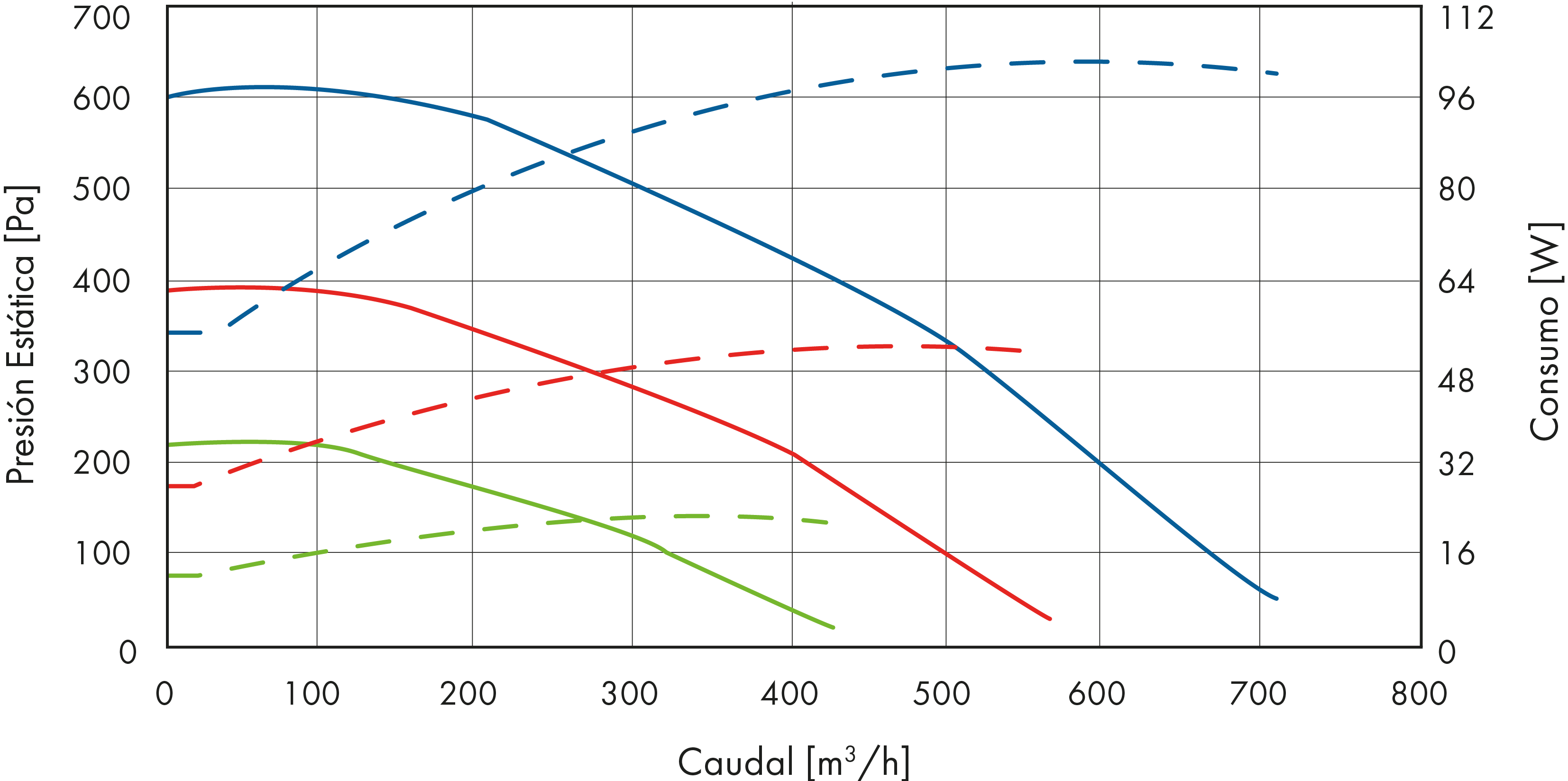

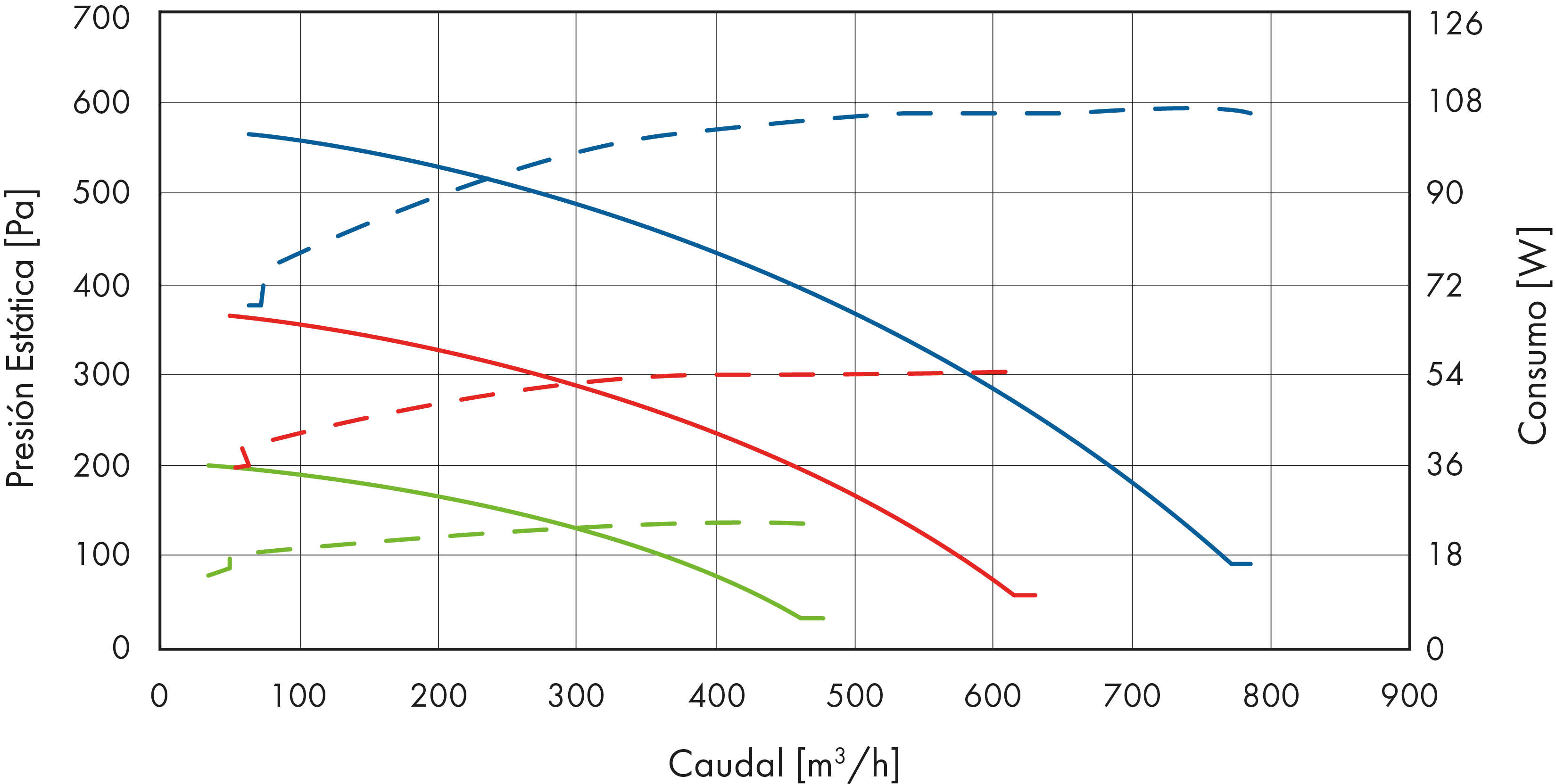

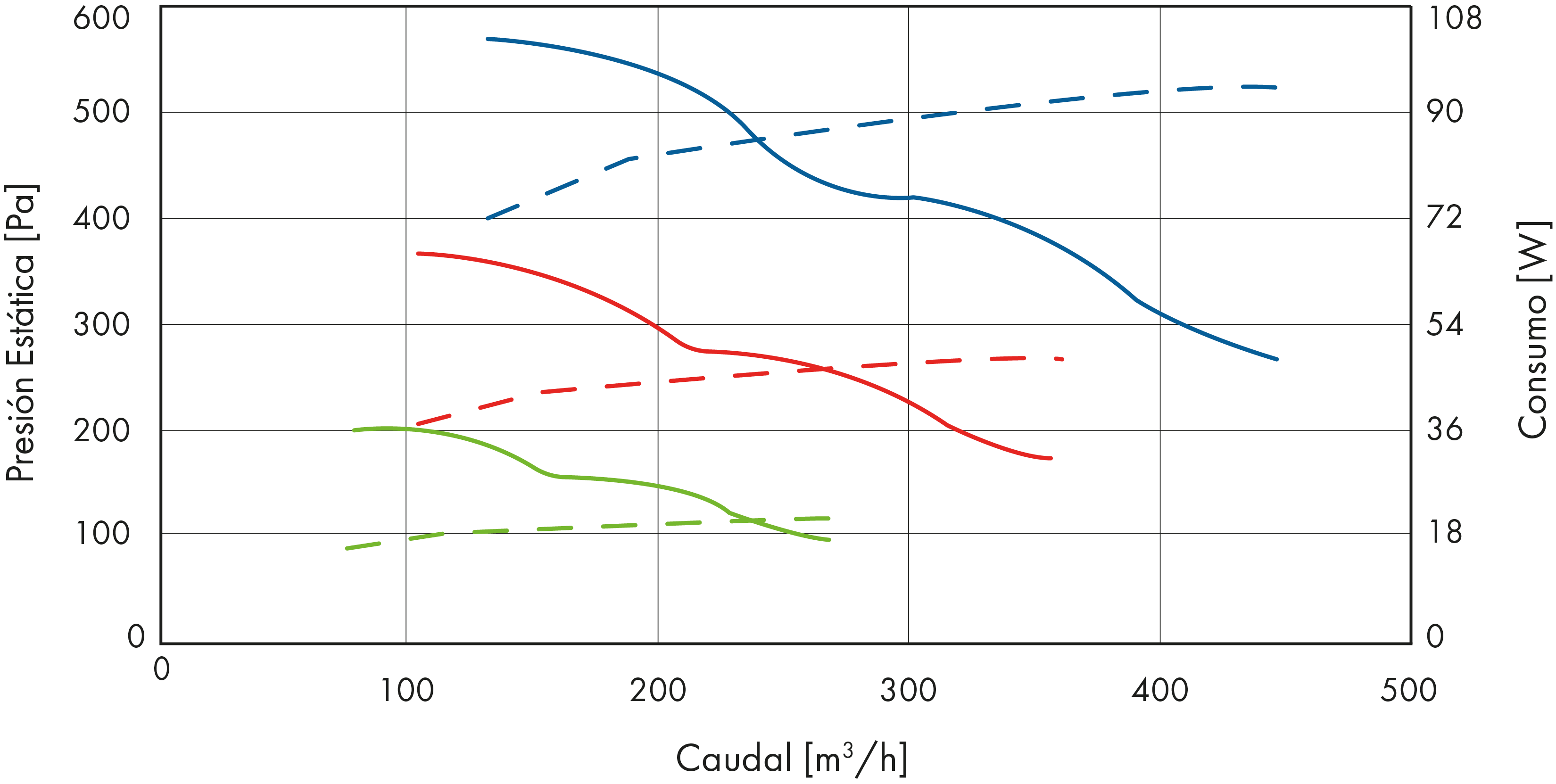

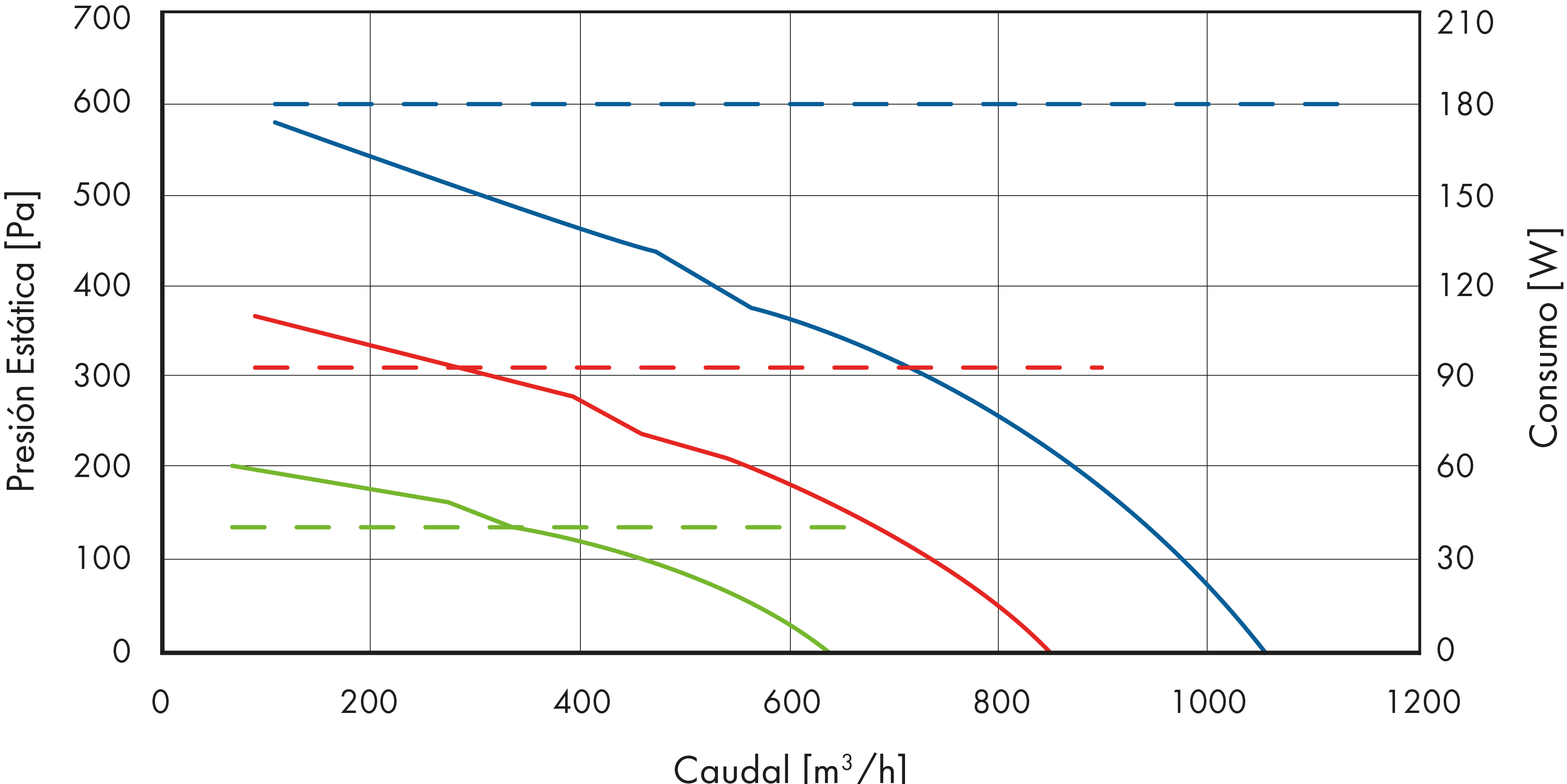

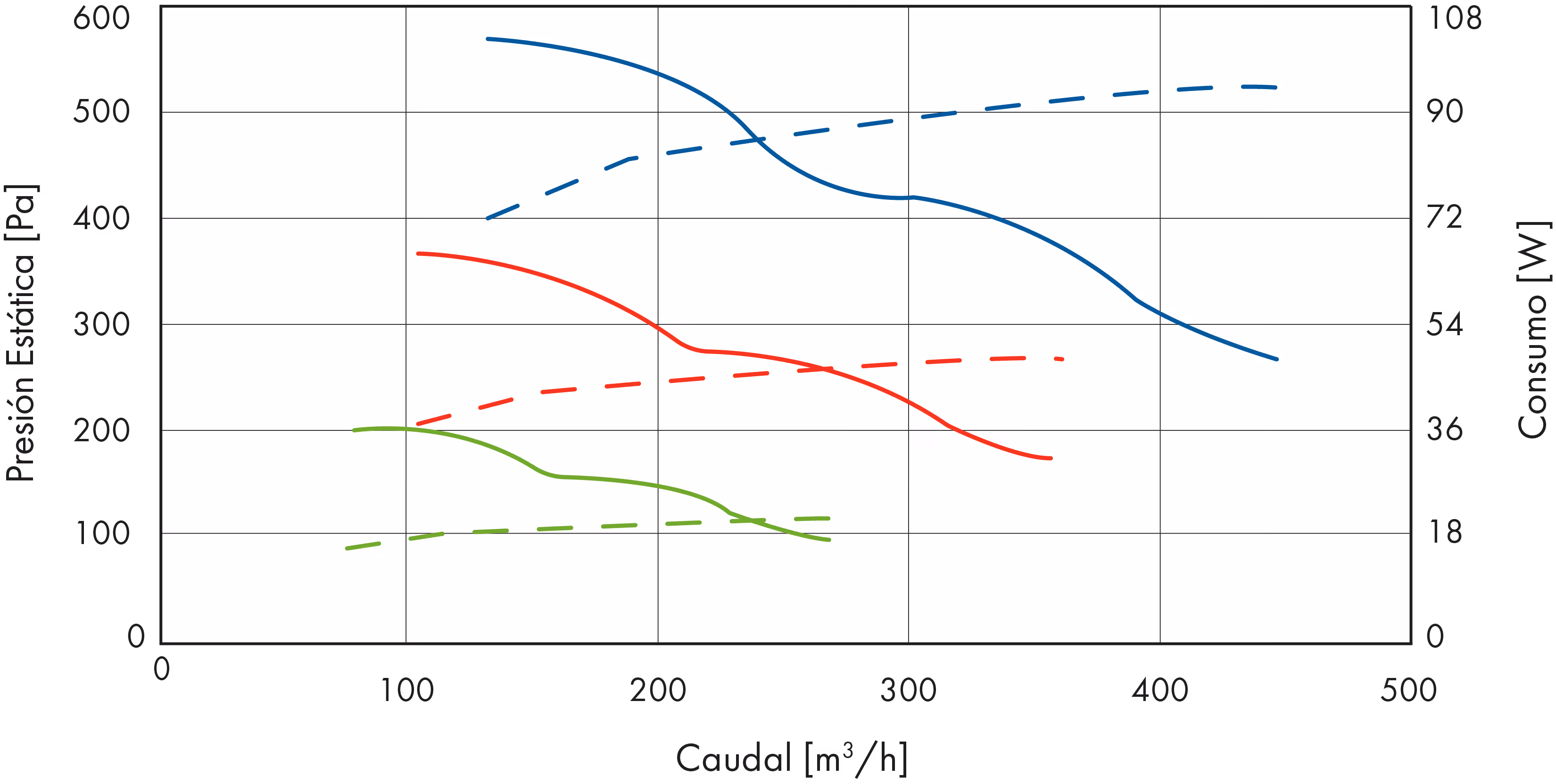

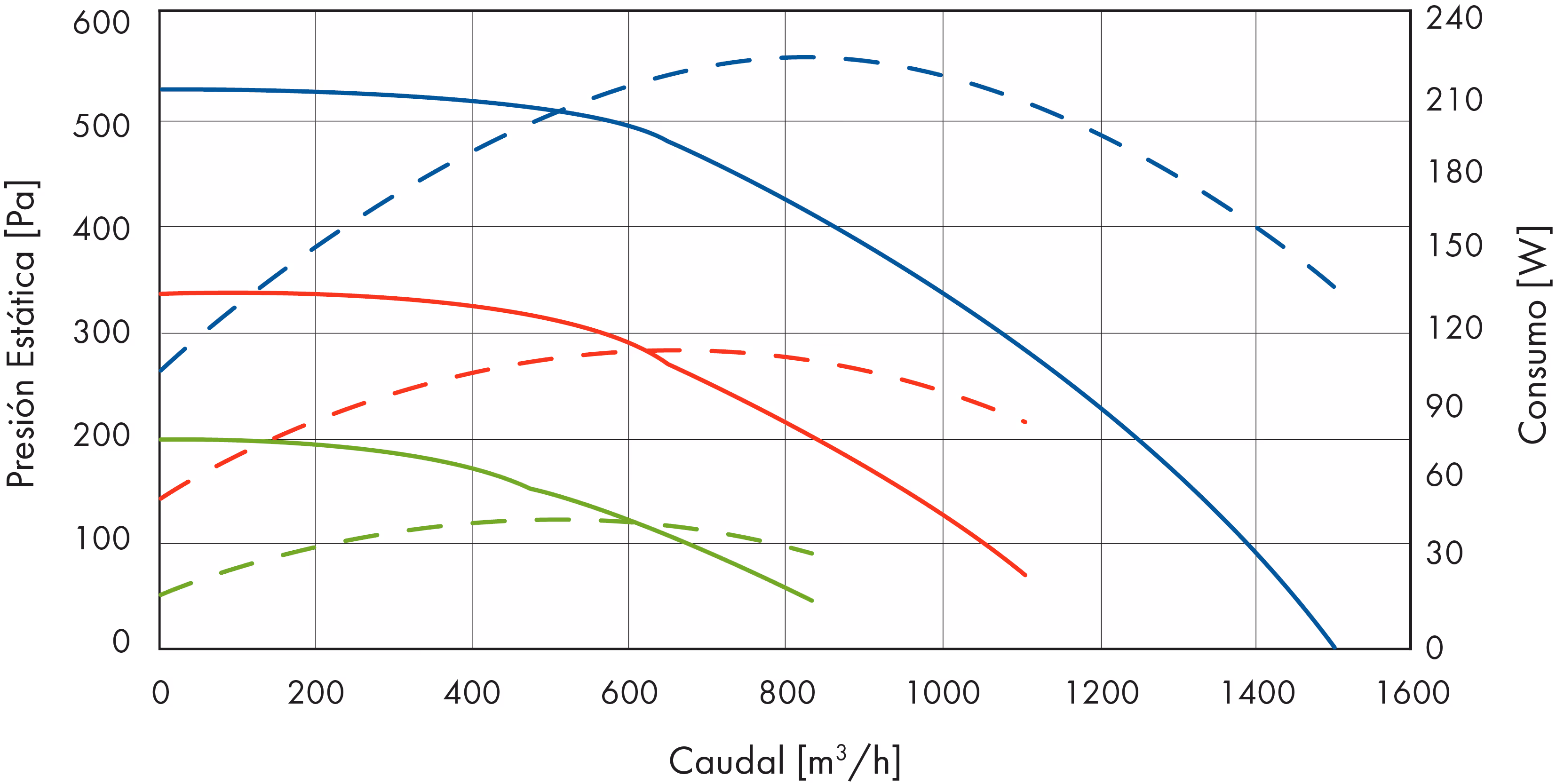

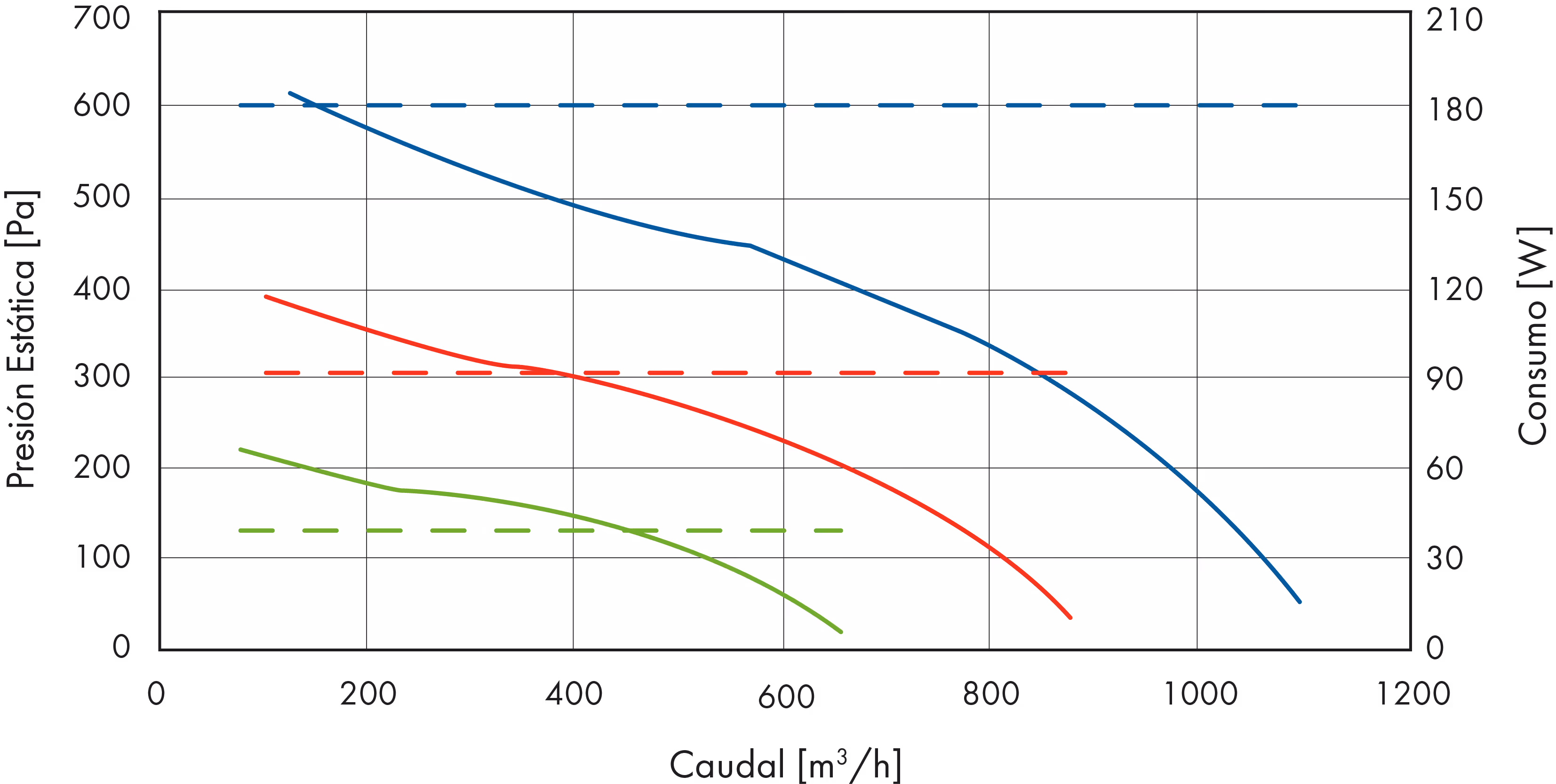

CURVAS DE SELECCIÓN
Modelo 100
Modelo 125
Modelo 160
Modelo 200
Modelo 250
Modelo 315
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
INSTALACIÓN
ACCESORIOS
Caixa C
Caixa porta-filtro para conduta circular, em aço galvanizado.
Painel superior amovível para substituição do filtro (com aros de espessura 24 ou 48 mm).
Filtro ISO gravimétrico 65% (G4) - não incluído.
Consulte AQUI a ficha de produto para mais informações.
Junta flexível de ligação circular
Disponível nos diâmetros 160, 200, 315, 400 e 450 mm.
Acondicionamento: entregue em kit, com 2 abraçadeiras (9 mm de largura).
Evolys® One - PWM
Comando do caudal de 0 - 100 % em ventiladores com motor EC.
Disponível nas versões 0-10 V ou PWM de longa distância.
Montagem encastrada ou em aplique, em caixa IP 54.
Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Touch
Comando à distância tátil, visualização da velocidade através de LED.
Comando do caudal de 100 % em ventiladores com motor EC.
Montagem em aplique, em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Sens
Comando para regulação de caudal de forma autónoma em ventiladores com motor EC.
Funcionamento através de sinal de entrada 0-10 V a partir de uma sonda de temperatura, CO2 ou de higrometria (será necessário adicionar uma sonda exterior).
Disponível na versão com sonda de temperatura integrada tipo PT1000.
Em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Evolys® PCO
Controlador para la regulación constante de la presión en ventiladores con motor EC.
Panel de control frontal con pantalla LCD retroiluminada de 2 x 8 caracteres y 4 botones de ajuste.
Incluye kit de grifos a presión.
En caja IP 54.
<spanclass=» text-note» >Consulte AQUÍconsulte la ficha del producto para obtener más información</span>.
Evolys® V3
Controlador para regular el flujo o la presión constantes en ventiladores con motor EC.
Modo de control remoto o autónomo mediante el protocolo ModBus RTU (RS485).
Panel de control frontal con pantalla LCD de 2 x 8 caracteres retroiluminados y 4 botones de ajuste.
Incluye kit de grifos a presión.
En caja IP 54.
<spanclass=» text-note» >Consulte AQUÍconsulte la ficha del producto para obtener más información</span>.
Gama de sondas
Disponíveis nas seguintes versões: de CO₂ (para conduta ou parede), de presença, de humidade ou de QAI.
Caixas de ventilação com motorização AC: as sondas só deverão ser instaladas quando forem aplicados os acessórios elétricos Varionys® M RT Control® 2 e Soft Drive® V2.

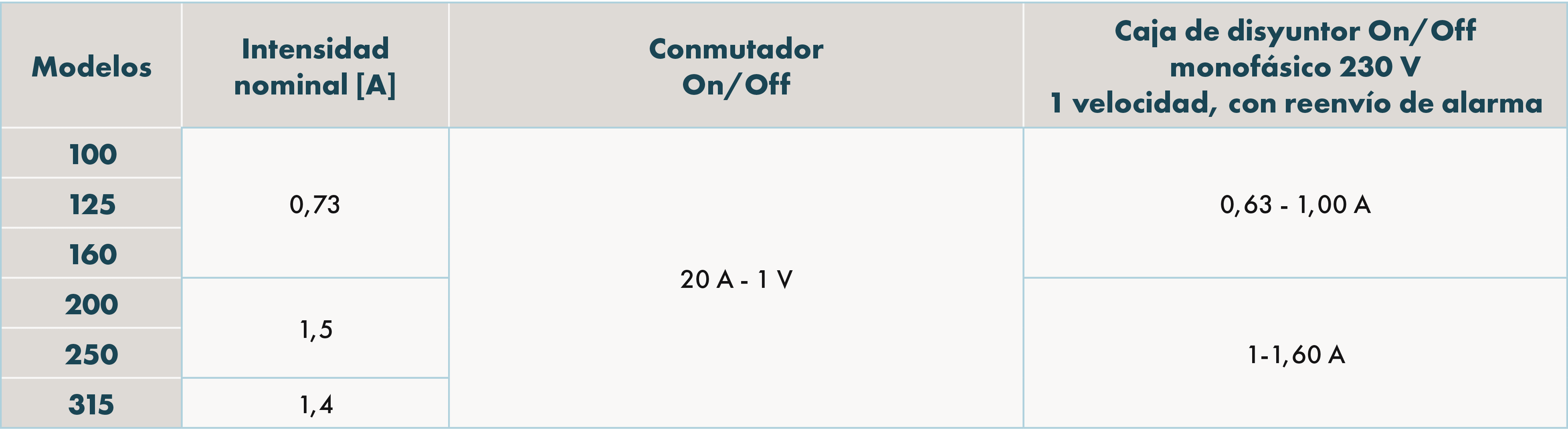

TABLA DE SELECCIÓN DE ACCESORIOS ELÉCTRICOS PARA KANA® ECM
Selección de toda la gama de accesorios en el documento tarifario.
