Hélipac® ECM
ventilador helicoidal de bajo consumo caudal hasta 10000 m³/h
Ventajas
Motor de bajo consumo con tecnología ECM: hasta un 30% de ahorro en el consumo.
Caudal ajustable mediante un potenciómetro original integrado o mediante el mando a distancia Evolys® One (opcional).
DESCRIPCIÓN TÉCNICA
GAMA
Disponible en 16 modelos:
- 8 ventiladores de pared Hélipac® ECM: diámetro de 250 a 630 mm.
- 8 ventiladores con conductos Hélipac® ECM: diámetro de 250 a 630 mm.
- Caudal máximo de 10000 m³/h.
DESIGNACIÓN
APLICACIÓN/USO
- Extracción o transferencia de aire en espacios terciarios e industriales.
- Montaje en pared o conducto.
- Control de flujo variable con Evolys® One o Sens (opcional).
- La instalación solo es posible en interiores.
- Temperatura de funcionamiento: hasta +50º C.
CONSTRUCCIÓN/COMPOSICIÓN
Cubierta:
- ECM de pared Helipac®:
Tapa en chapa de acero, pintura poliéster negra.
Rejilla de soporte del motor hecha de alambre de acero sobredimensionado, protegida contra la corrosión por un revestimiento de poliéster.
De acuerdo con las normas, evitando la introducción de cuerpos extraños en la hélice.

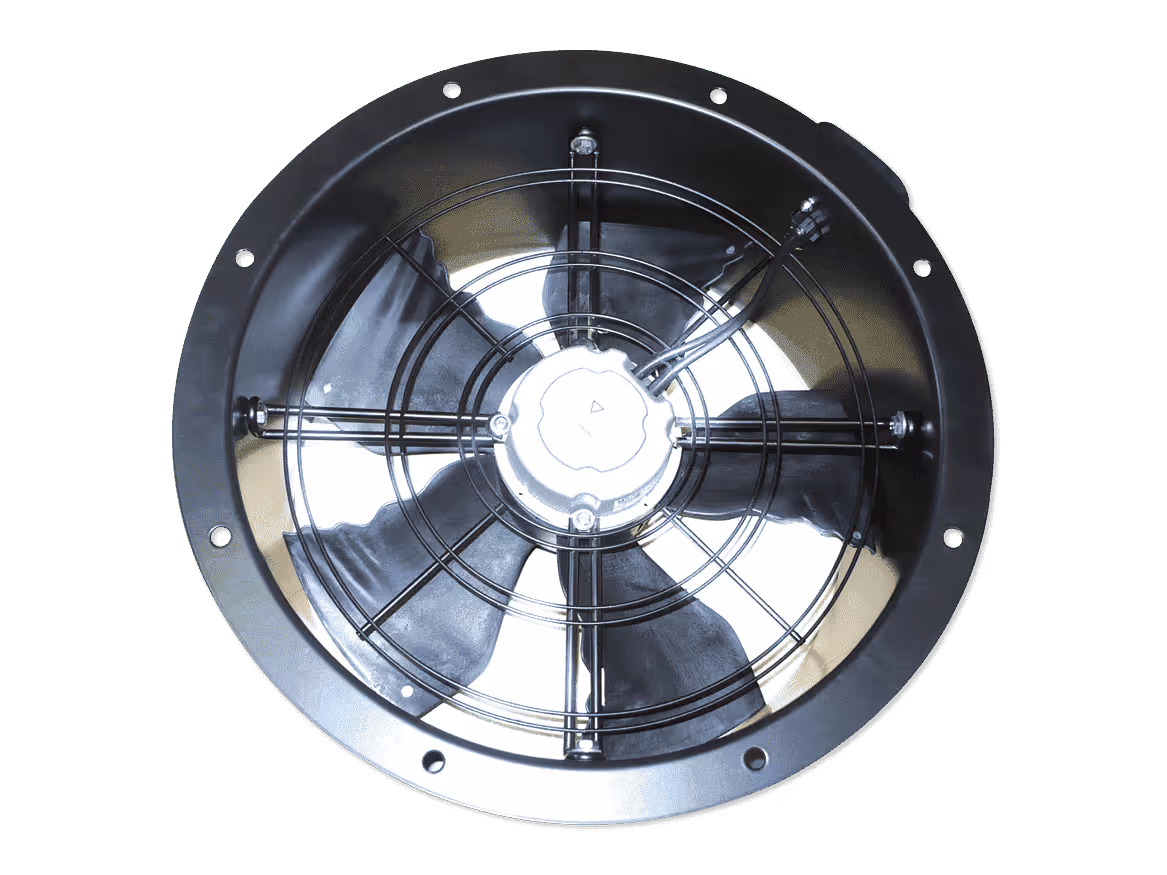

- Conducto de ECM Helipac®:
Férula de acero con anillos de montaje integrados (norma ISO 6580), pintura de poliéster, color negro RAL 9005.
Hélice:
- Pared y conducto Hélipac® ECM: banda de acero.
Motorización:
- Motor EC (conmutación electrónica) con rotor externo.
- Monofásico 230 V ~ 50 Hz.
- IP 54, clase F.
- Control mediante señal de 0-10 V o PWM.
- Salida digital para sensor taquimétrico.
- Variación electrónica de velocidad: mediante potenciómetro integrado, mediante señal externa de 0-10 V, mediante mando Evolys® One o Sens.
- Caja de conexiones IP 55, ubicada fuera del equipo con potenciómetro integrado para regular el flujo del 0 al 100%.
OPCIONES
EMBALAJE
- Se vende por unidad.

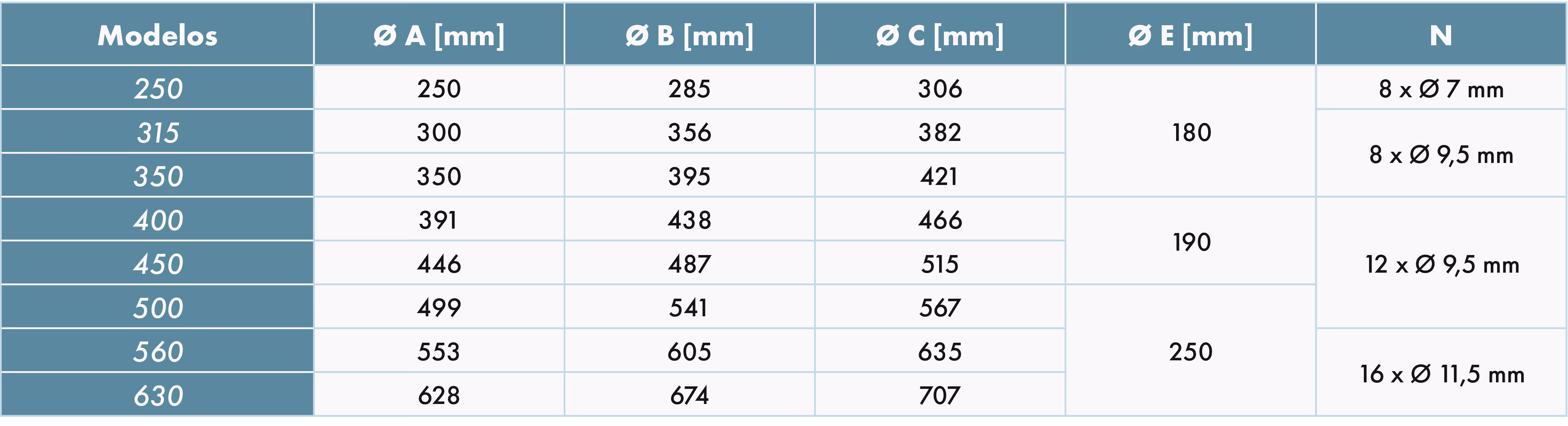

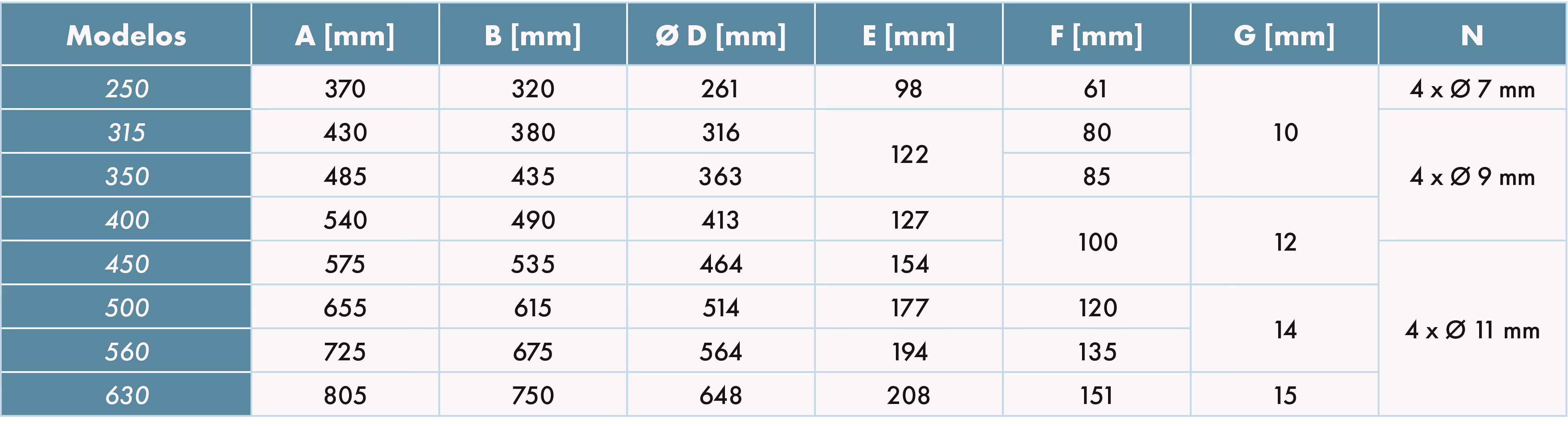

DIMENSIONES

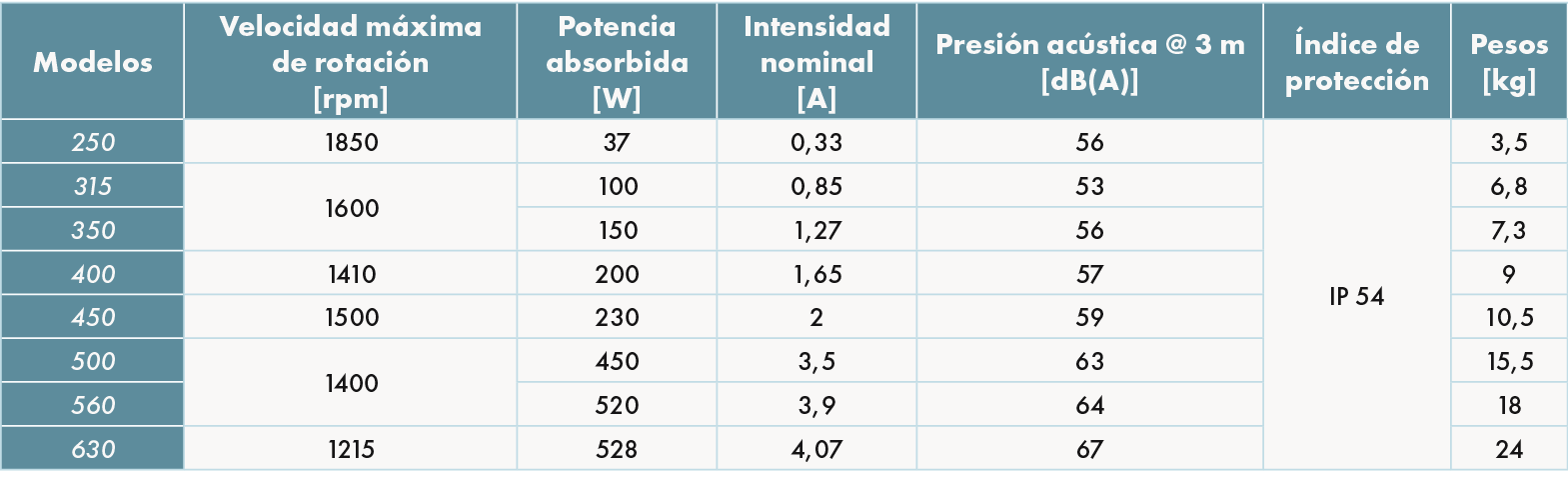

CARACTERÍSTICAS TÉCNICAS
Soporte de pared Helipac® ECM
Conducto Helipac® ECM
LÍMITES DE USO
- Temperatura máxima: 50 °C.
ENCRUCIJADA
Soporte de pared Helipac® ECM
Conducto Helipac® ECM
(2) Dirección de rotación
SELECCIÓN

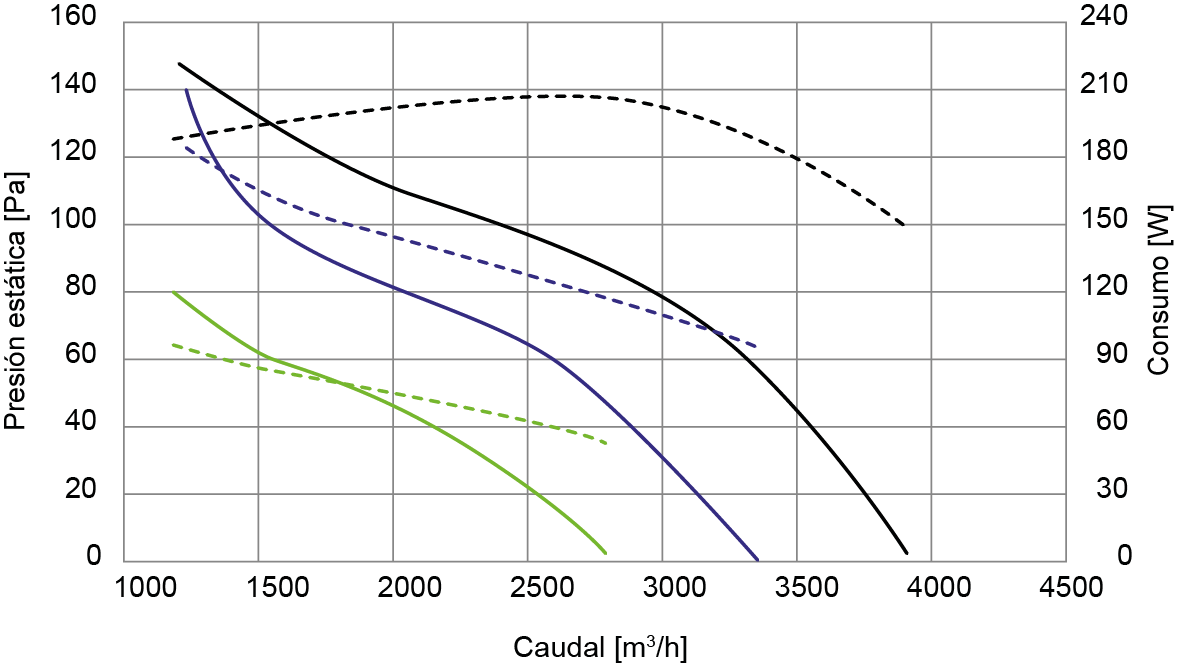

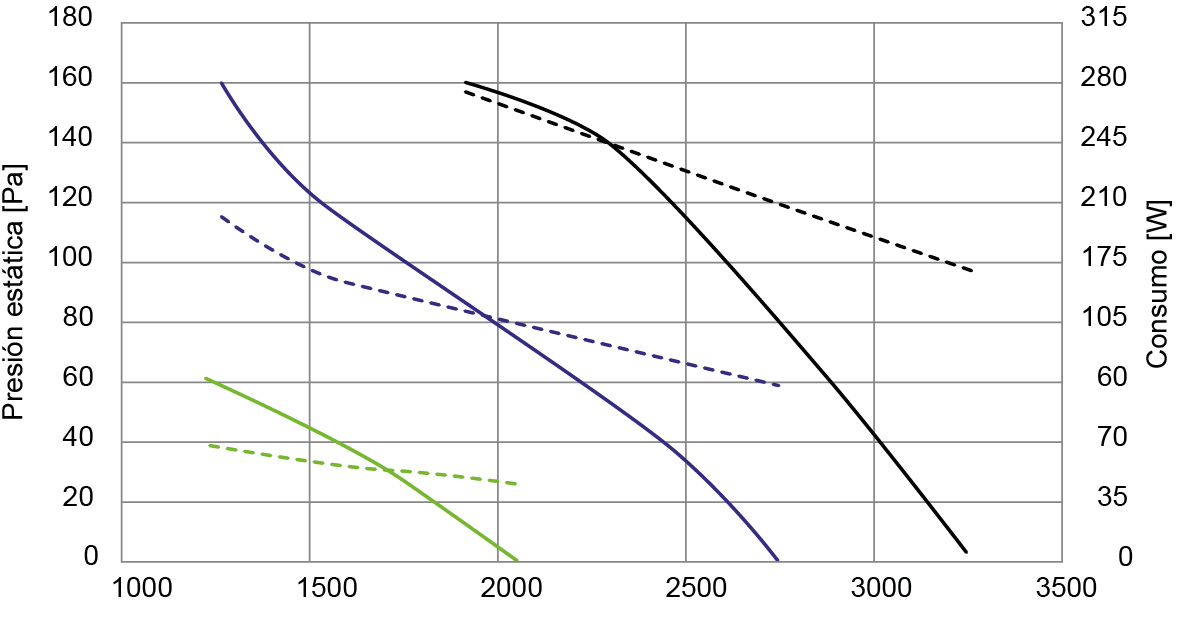

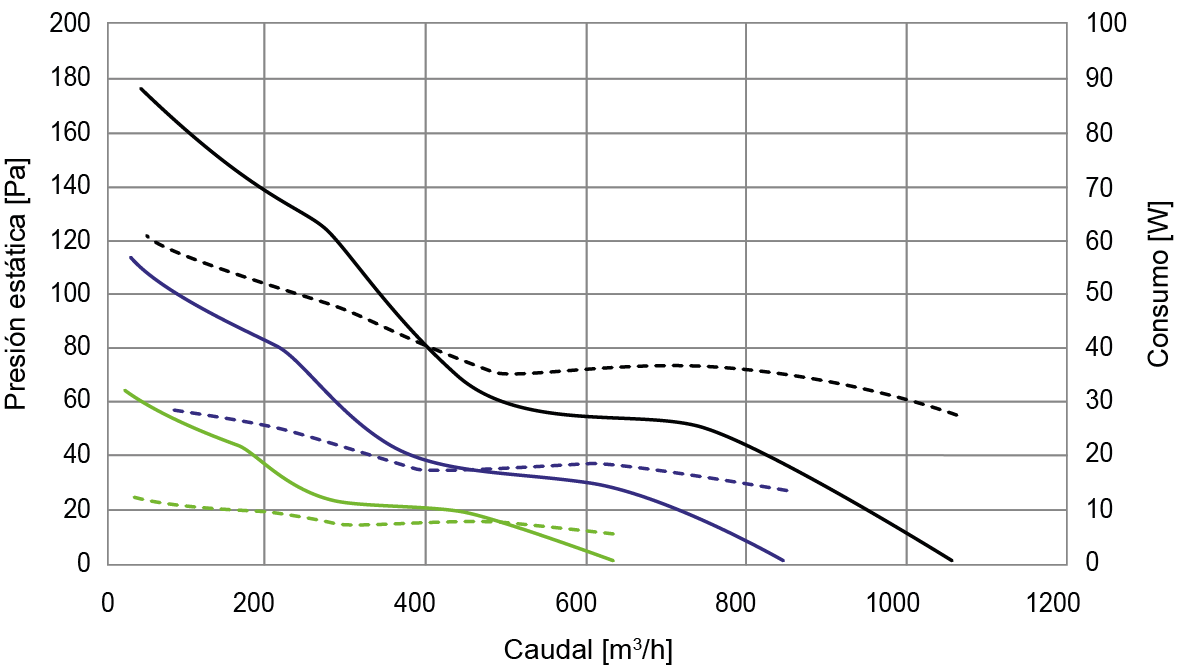

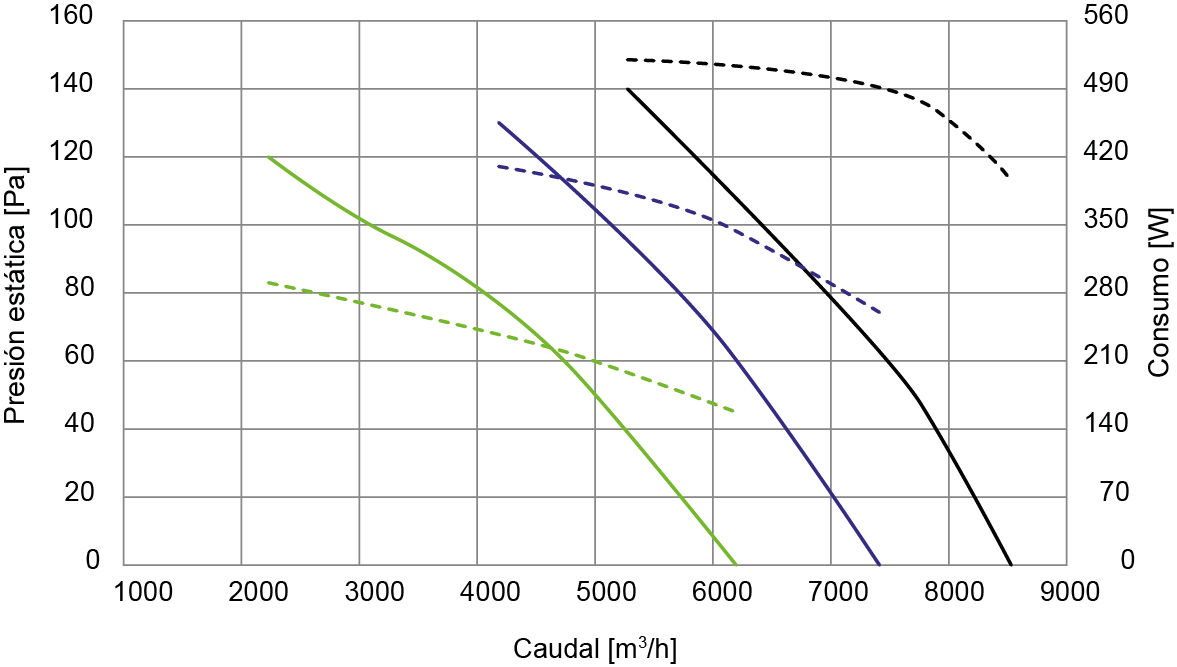

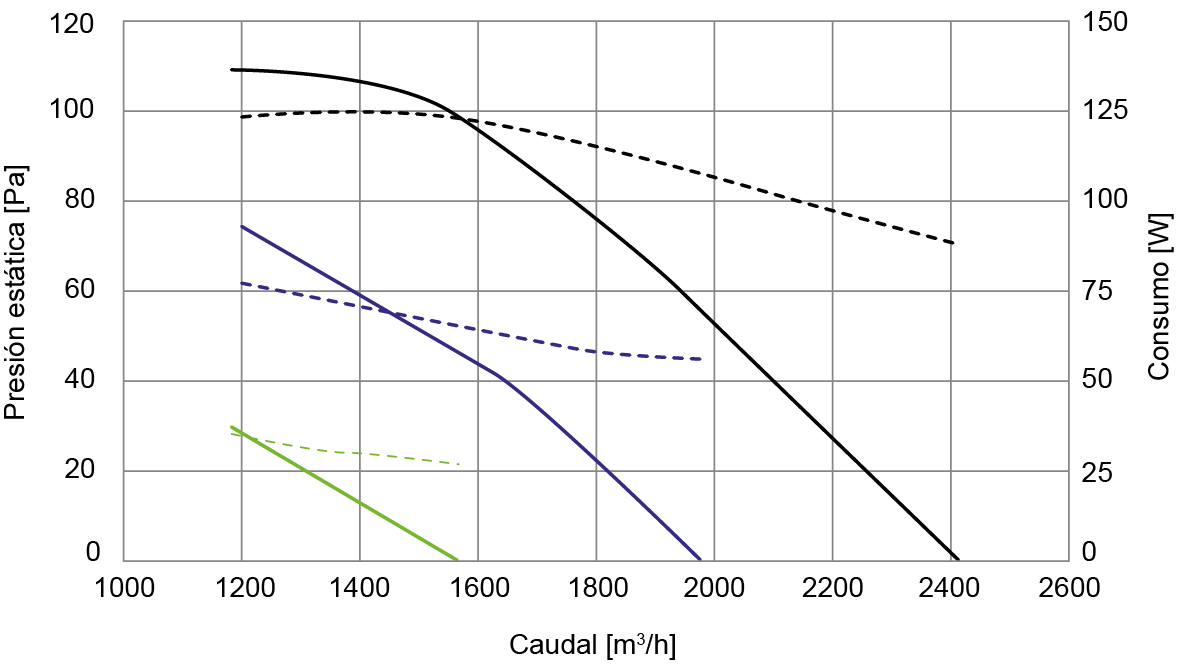

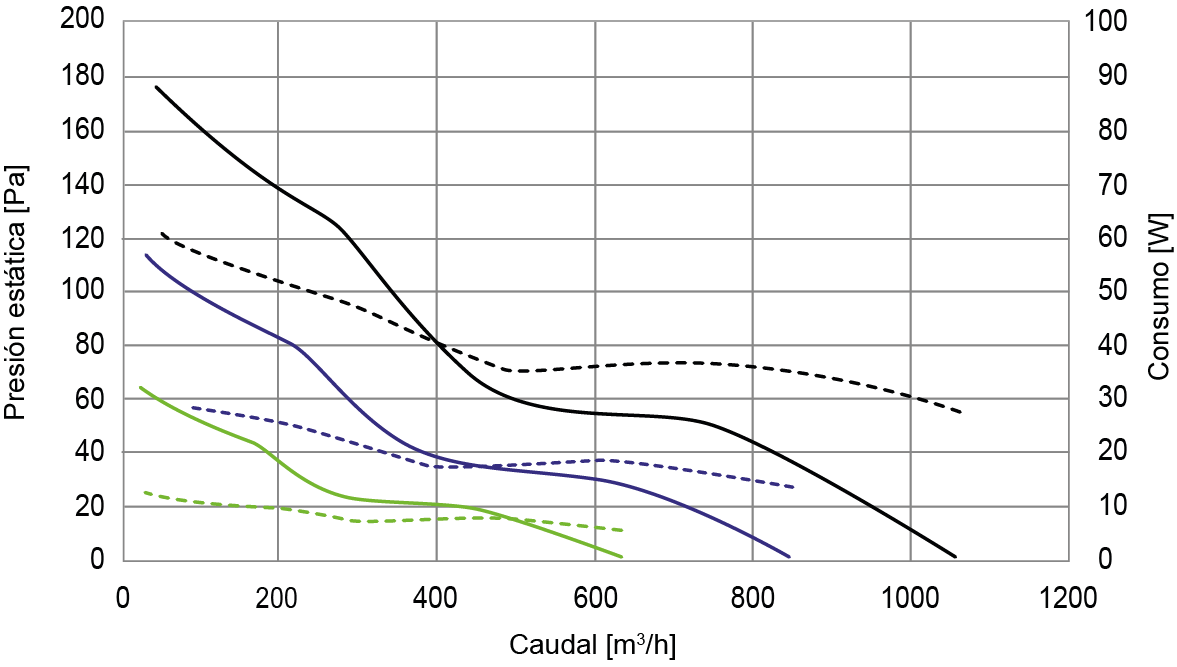

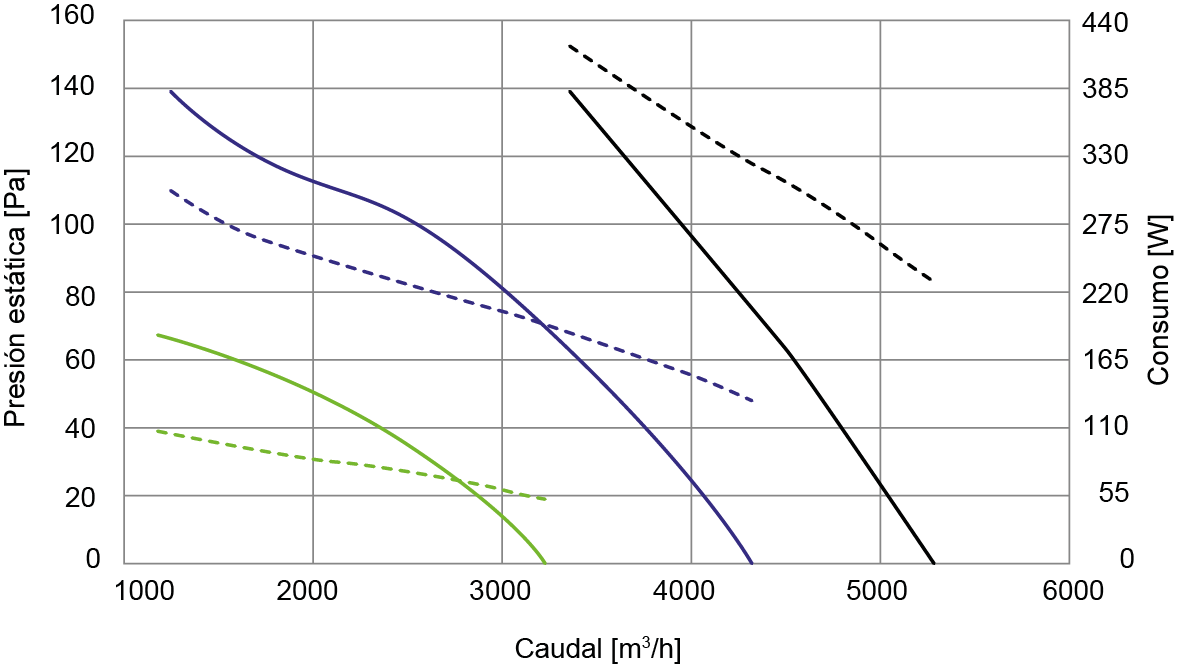

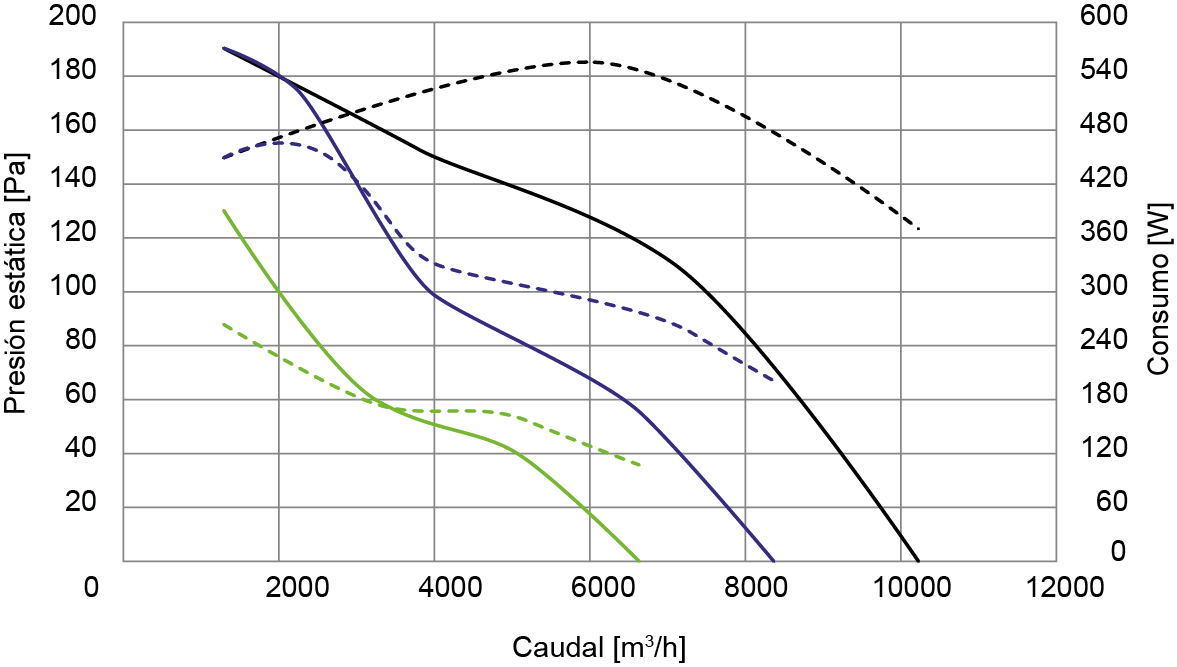

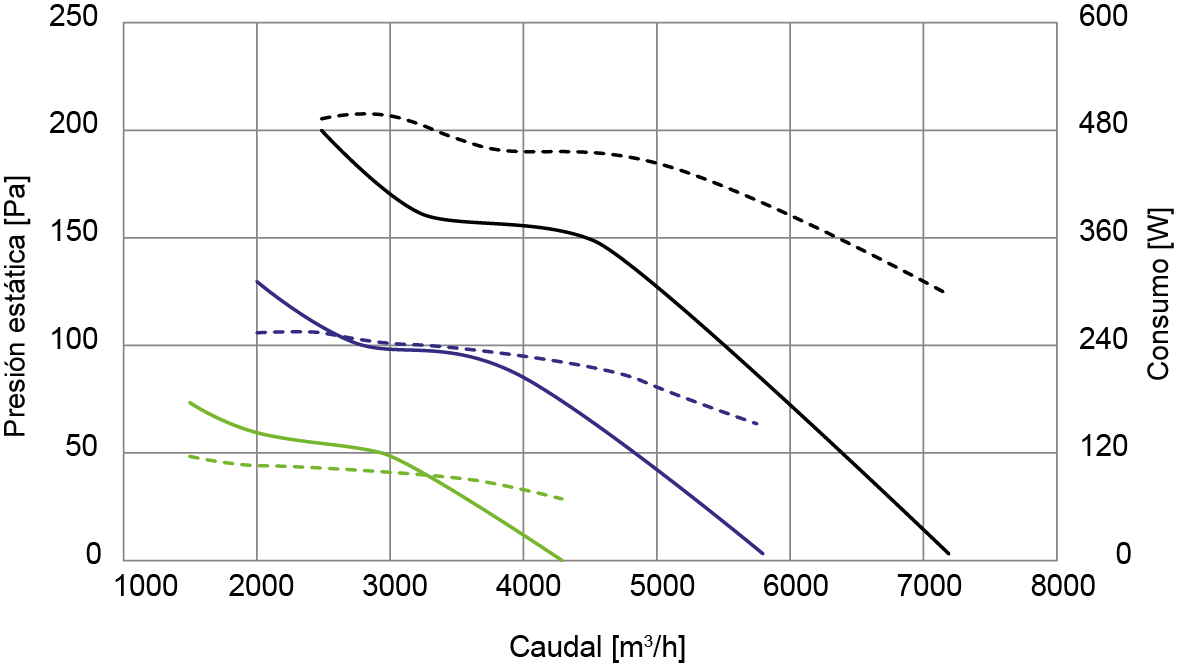

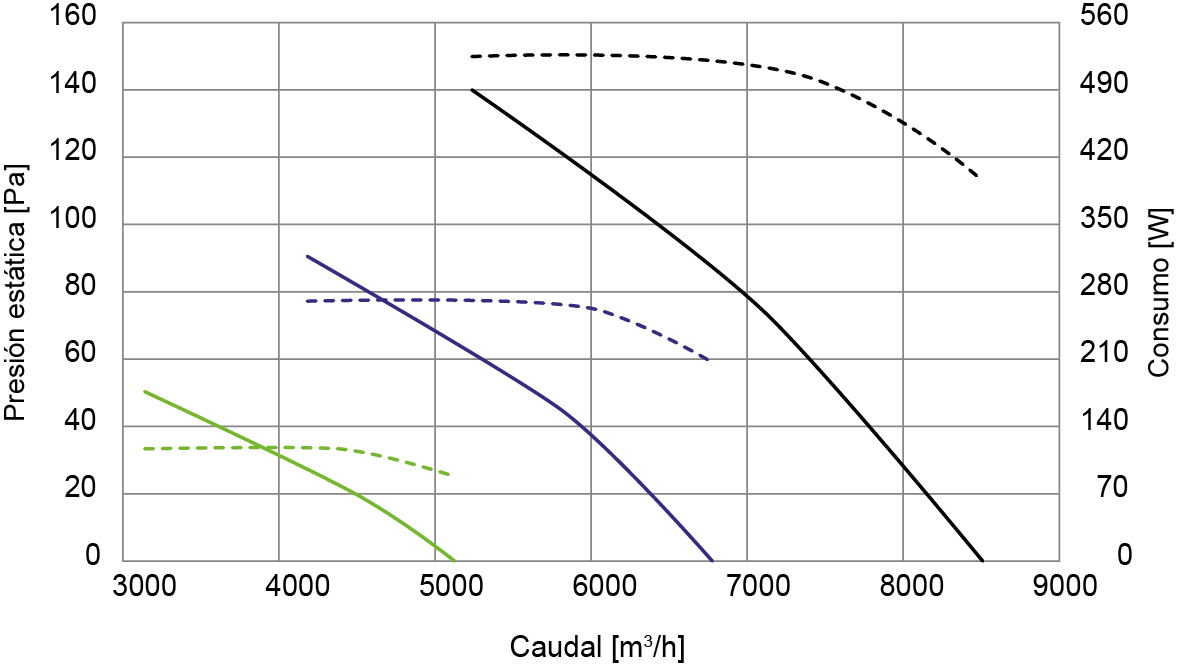

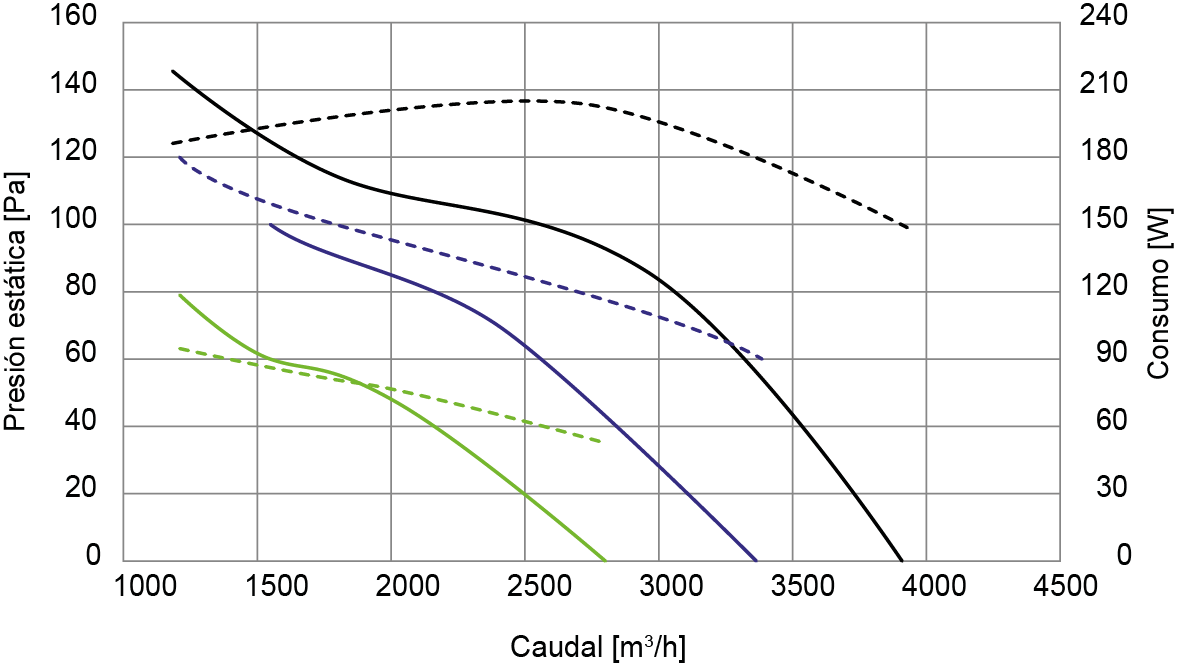

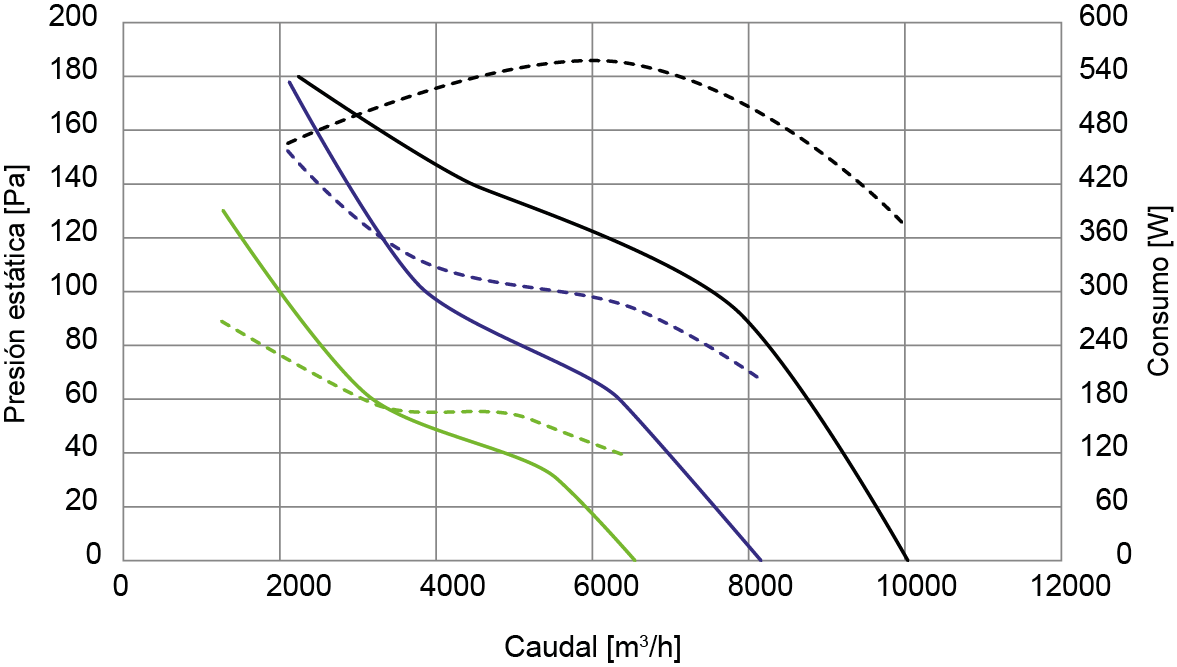

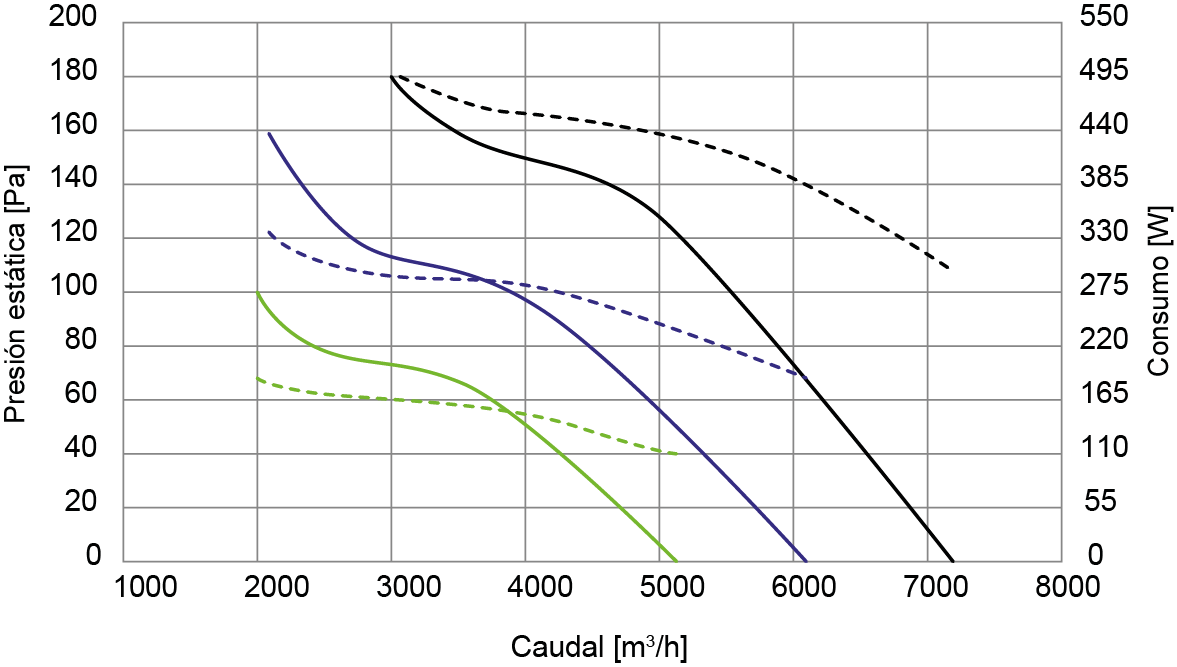

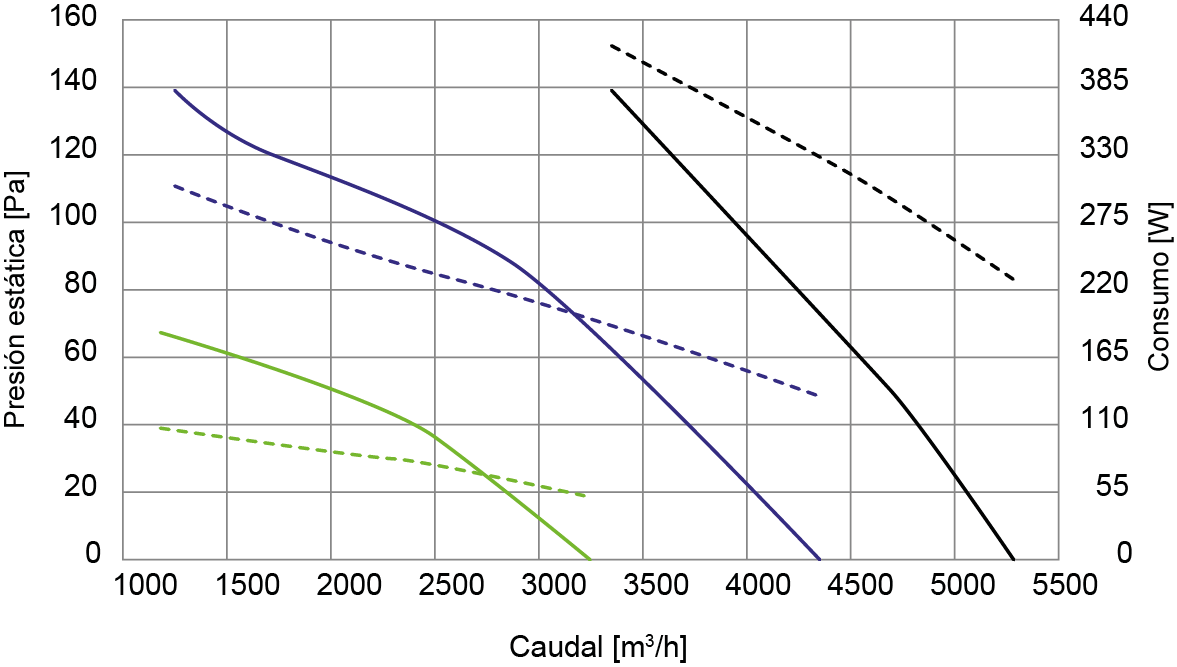

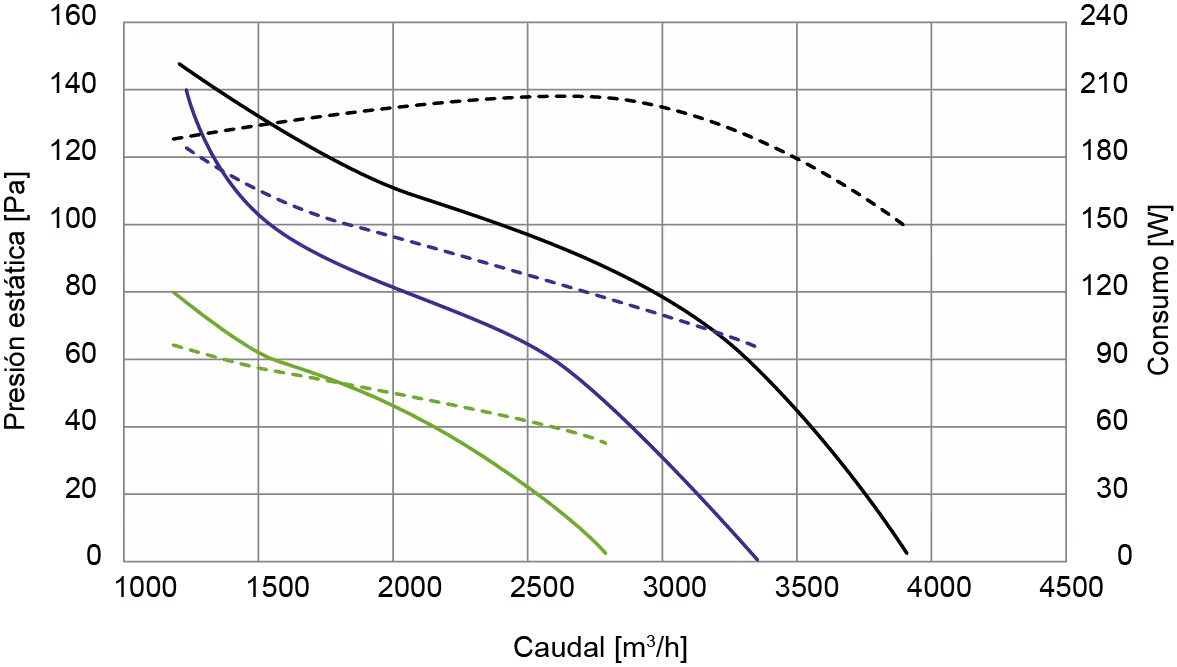

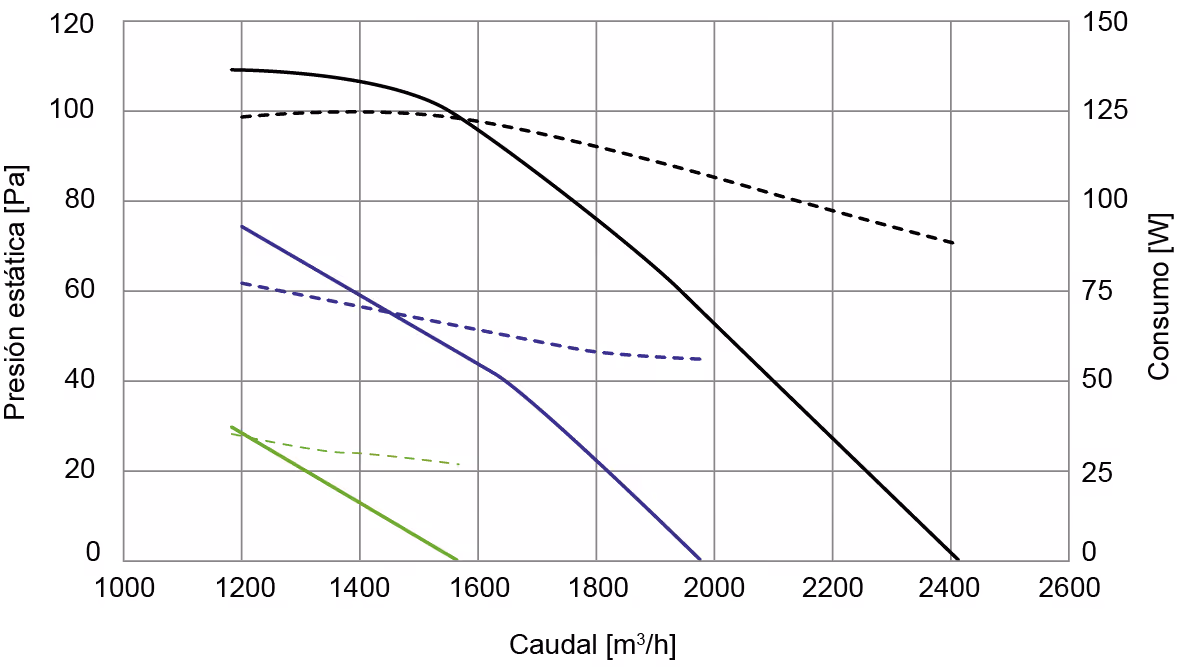

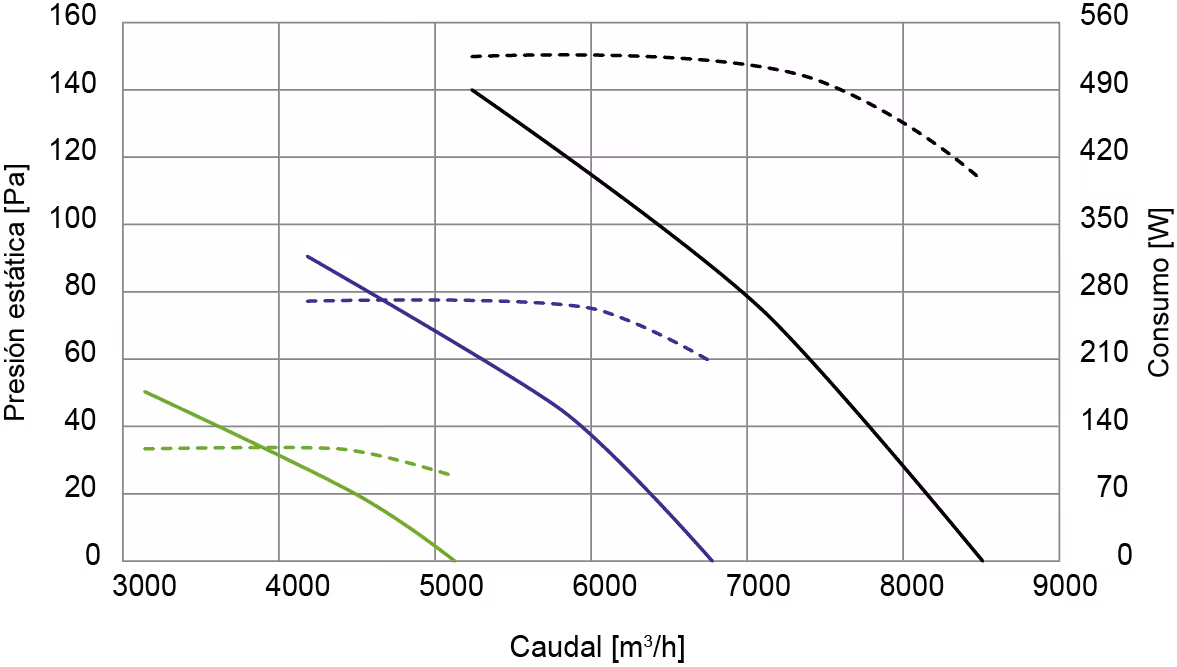

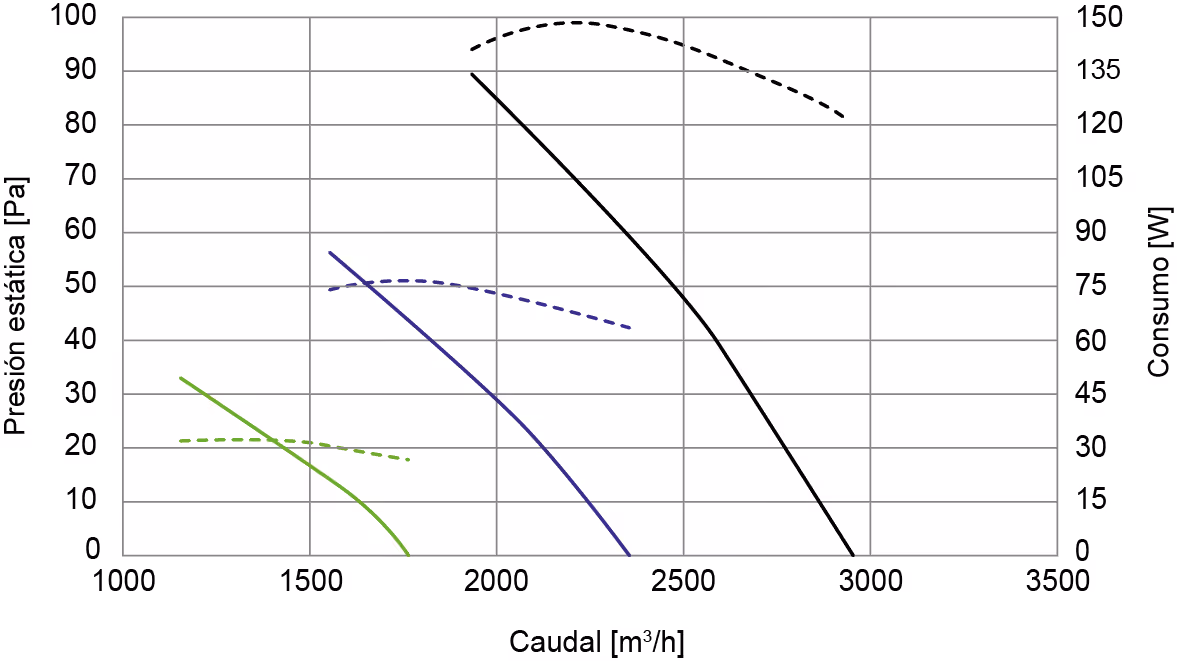

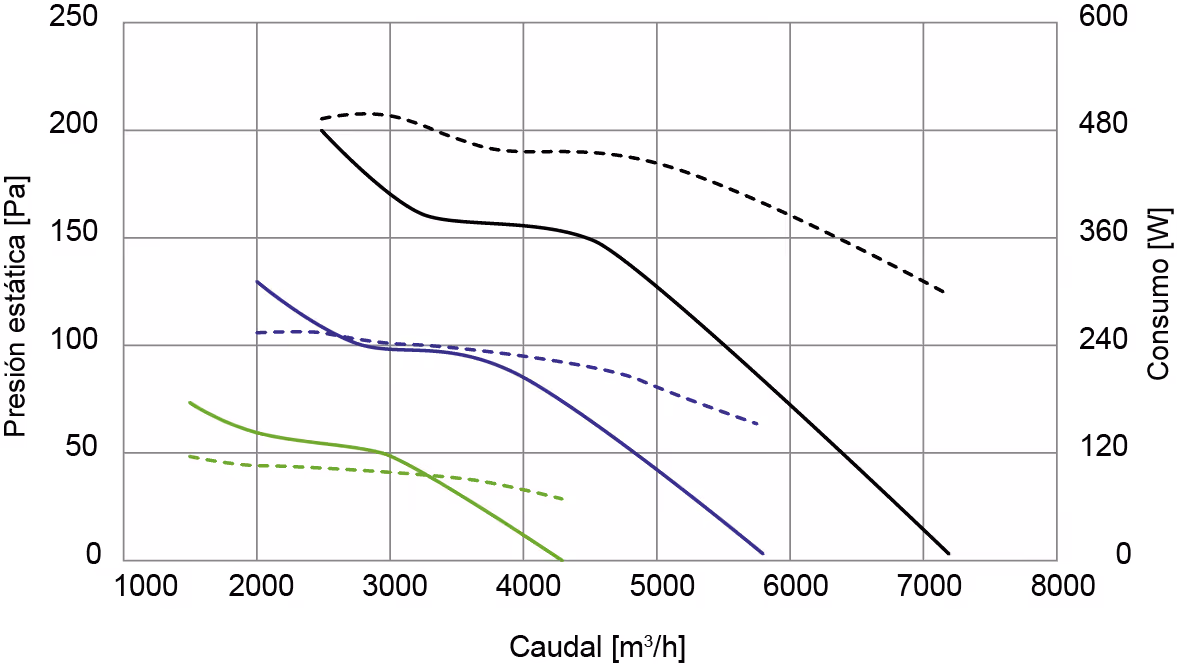

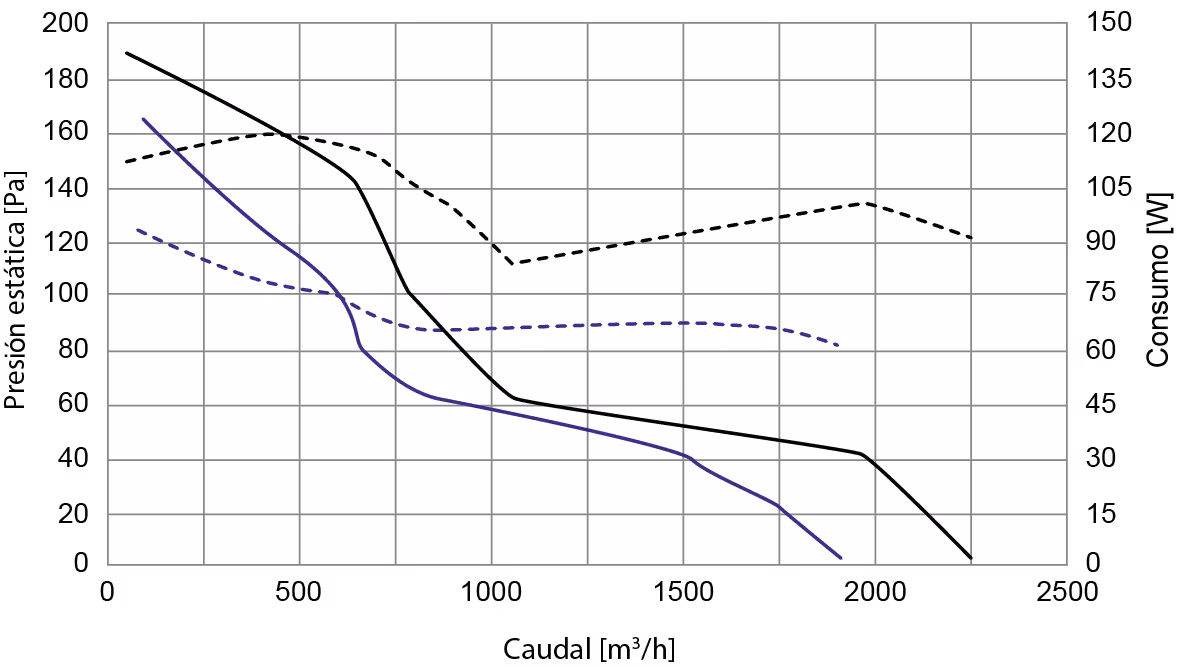

CURVAS DE SELECCIÓN

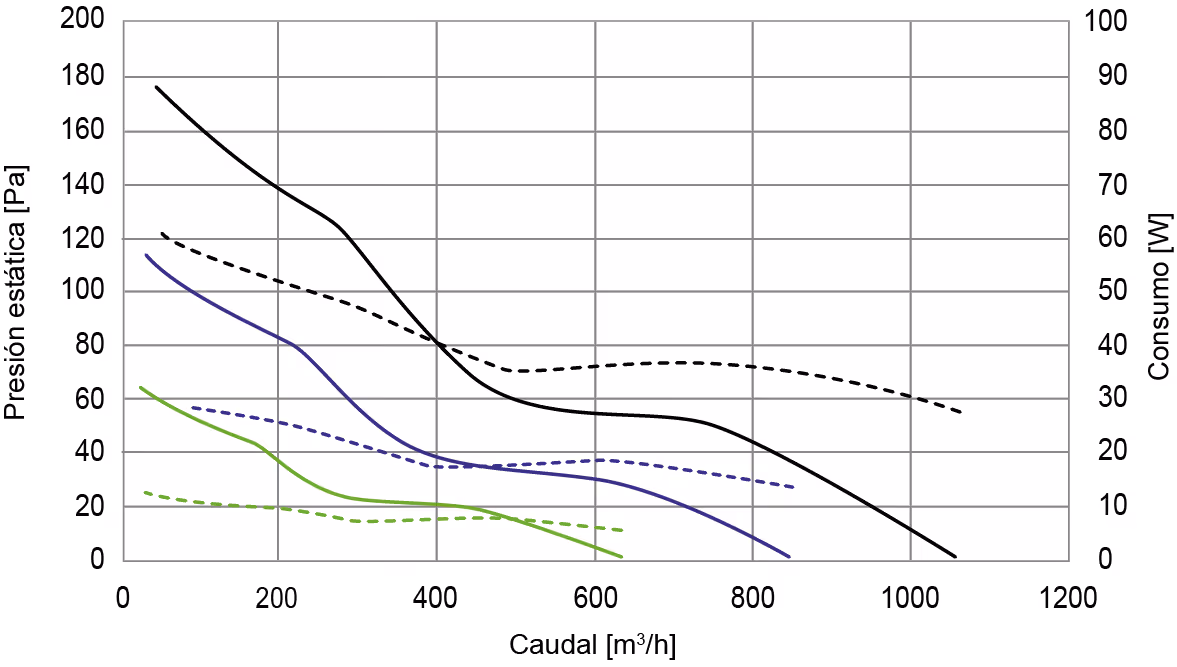

Modelo de pared 250
Modelo de pared 315
Modelo de pared 350
Modelo de pared 400
Modelo de pared 450
Modelo de pared 500
Modelo de pared 560
Modelo de pared 630
Conducto modelo 250
Modelo 315 de Conduta
Modelo 350 de Conduta
Modelo 400 de Conduta
Modelo 450 de conducto
Conducto modelo 500
Modelo 560 de Conduta
Modelo 630 de Conduta
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
Resultados
INSTALACIÓN
ACCESORIOS
Evolys® One - PWM
Control de caudal de 0 a 100 % en ventiladores con motor EC.
Disponible en versiones de 0-10 V o PWM de larga distancia.
Montaje empotrado o en superficie, en caja IP 54.
Aplicable también con variador de tensión o de frecuencia equipados con entrada de 0-10 V.
Consulte AQUÍ la ficha del producto para más información.
Evolys® Touch
Mando a distancia táctil, visualización de la velocidad mediante LED.
Control de caudal del 100 % en ventiladores con motor EC.
Montaje en superficie, en caja IP 54.
Consulte AQUÍ la ficha de producto para más información.
Evolys® Sens
Controlador para la regulación autónoma del caudal en ventiladores con motor EC.
Funcionamiento mediante señal de entrada de 0-10 V procedente de una sonda de temperatura, CO2 o humedad (será necesario añadir una sonda externa).
Disponible en versión con sonda de temperatura integrada tipo PT1000.
En caja IP 54.
Consulte AQUÍ la ficha de producto para más información.
Evolys® V3
Controlador para regulación de caudal o presión constantes en ventiladores con motor EC.
Modo de control autónomo o a distancia mediante protocolo ModBus RTU (RS485).
Panel de control frontal con pantalla LCD de 2 x 8 caracteres retroiluminados y 4 botones de ajuste.
Kit de toma de presión incluido.
En caja IP 54.
Consulte AQUÍ la ficha de producto para más información.
Interruptor On-Off
Accesorio eléctrico para mando y regulación.
Intensidad de 20 A, hasta 3 velocidades, en caja estanca IP 55.
Sin protección contra sobreintensidades.
Consulte AQUÍ la ficha de producto para más información.
Caixa disjuntora On-Off
Accesorio eléctrico para mando y protección.
Disponible en versiones monofásica de 230 V o trifásica de 400 V.
De 1 velocidad, con señalización de posición, en caja estanca IP 55.
Regulación de la intensidad mediante magnetotérmico.
Parada de funcionamiento por bobina.
Consulte AQUÍ la ficha de producto para más información.
Accesorios para la versión de pared

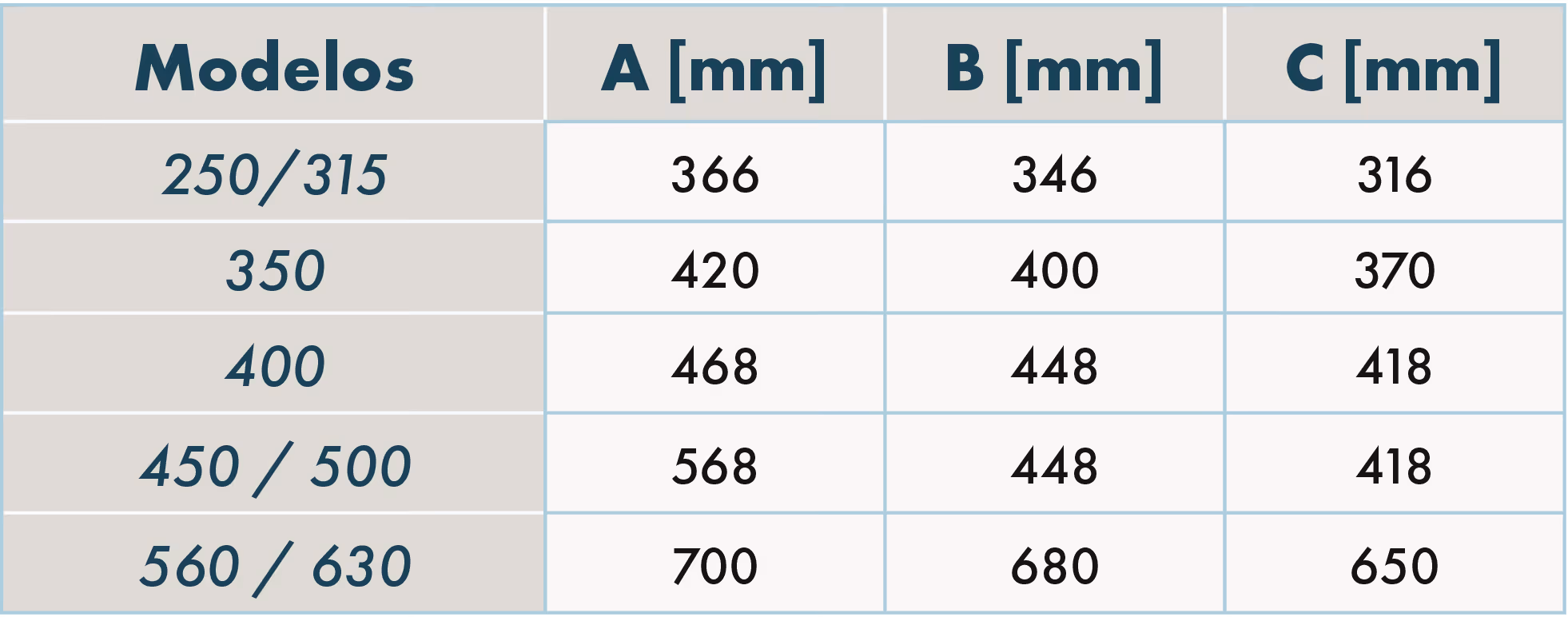

Grabación de sobrepresión metálica

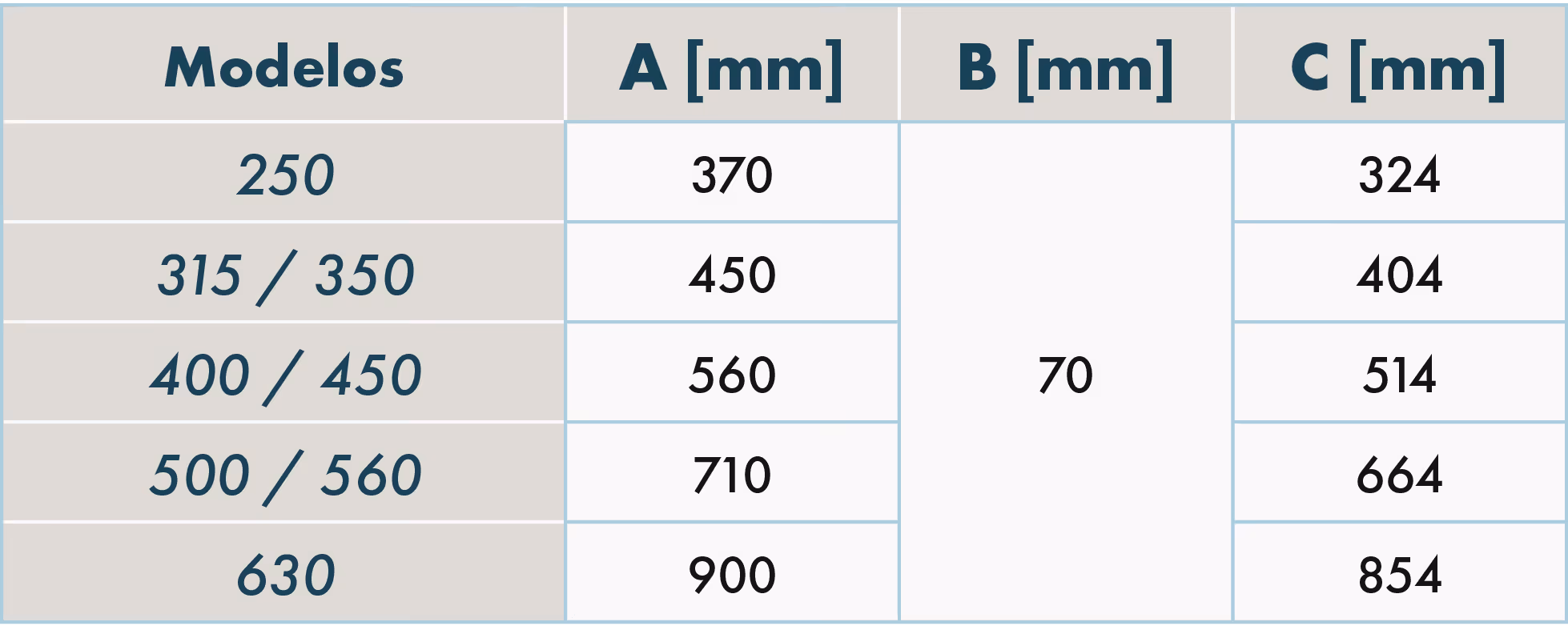

Rejilla de protección cuadrada
Accesorios para la versión de instalación en el conducto

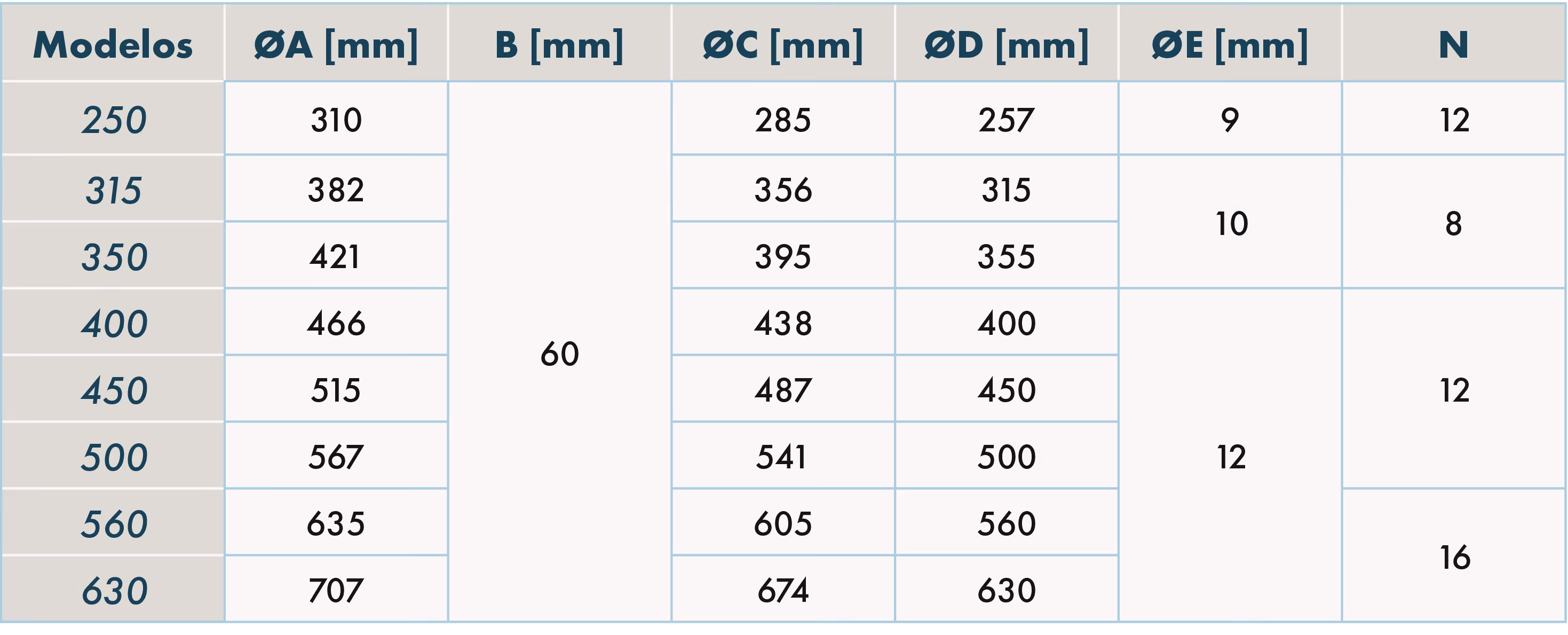

Contraaro

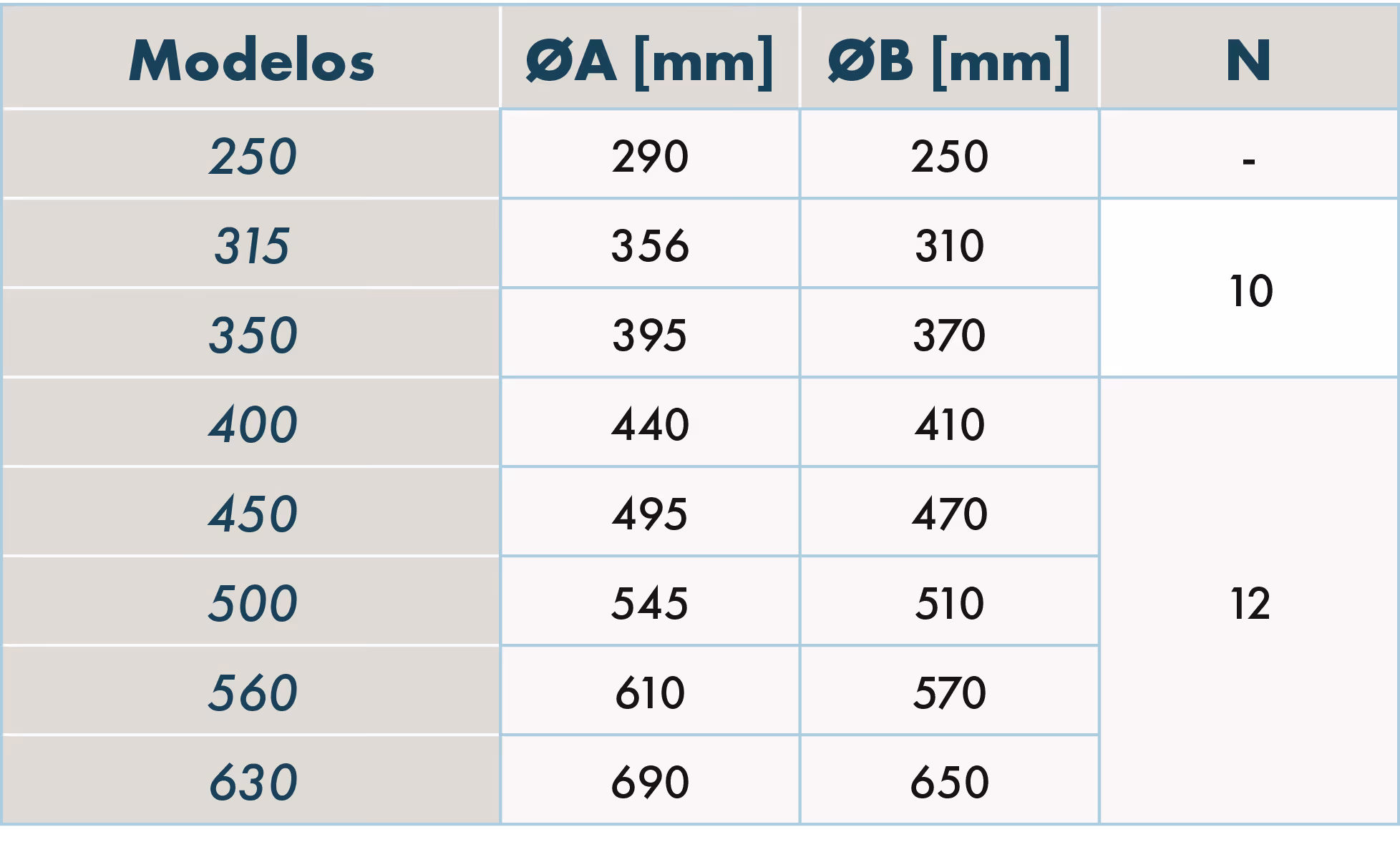

Rejilla de protección circular

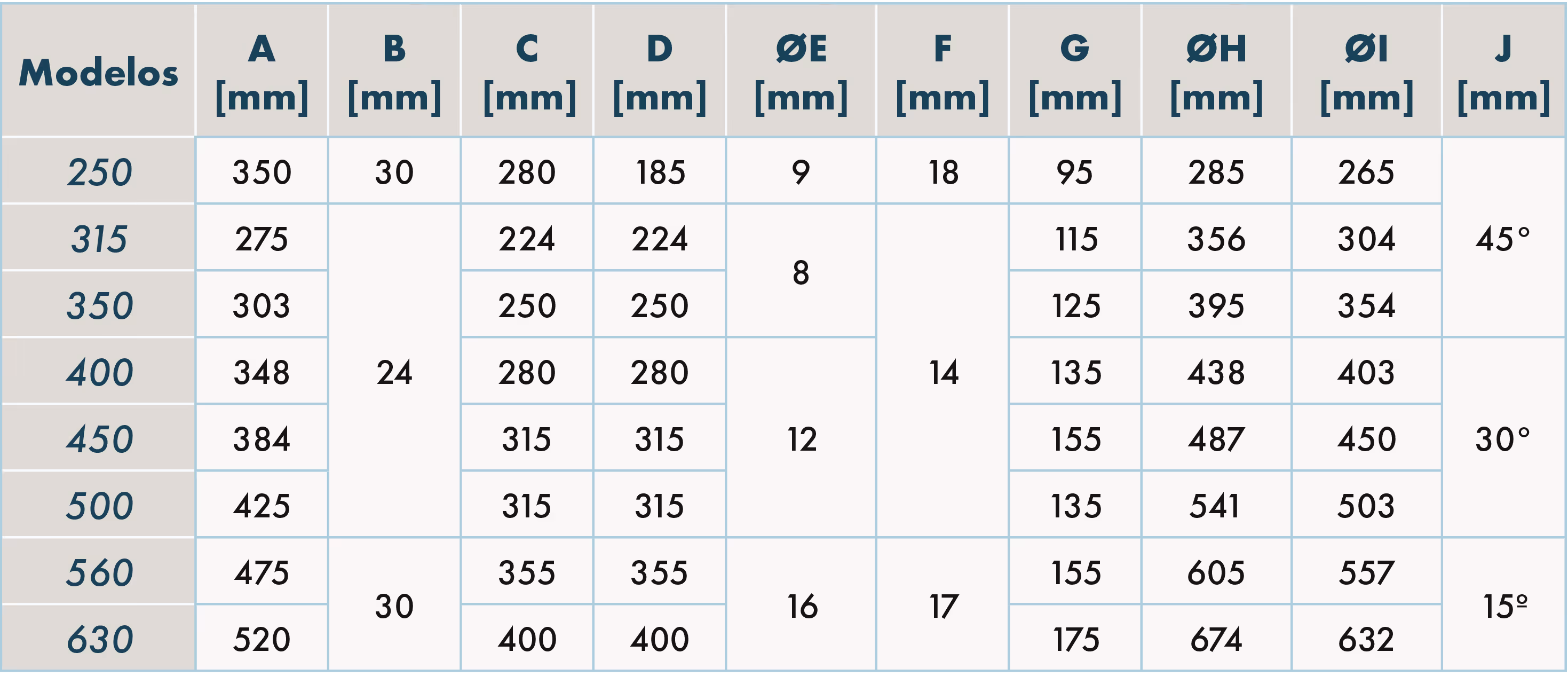

Conjunto de patas de apoyo
Embalaje: 2 unidades.

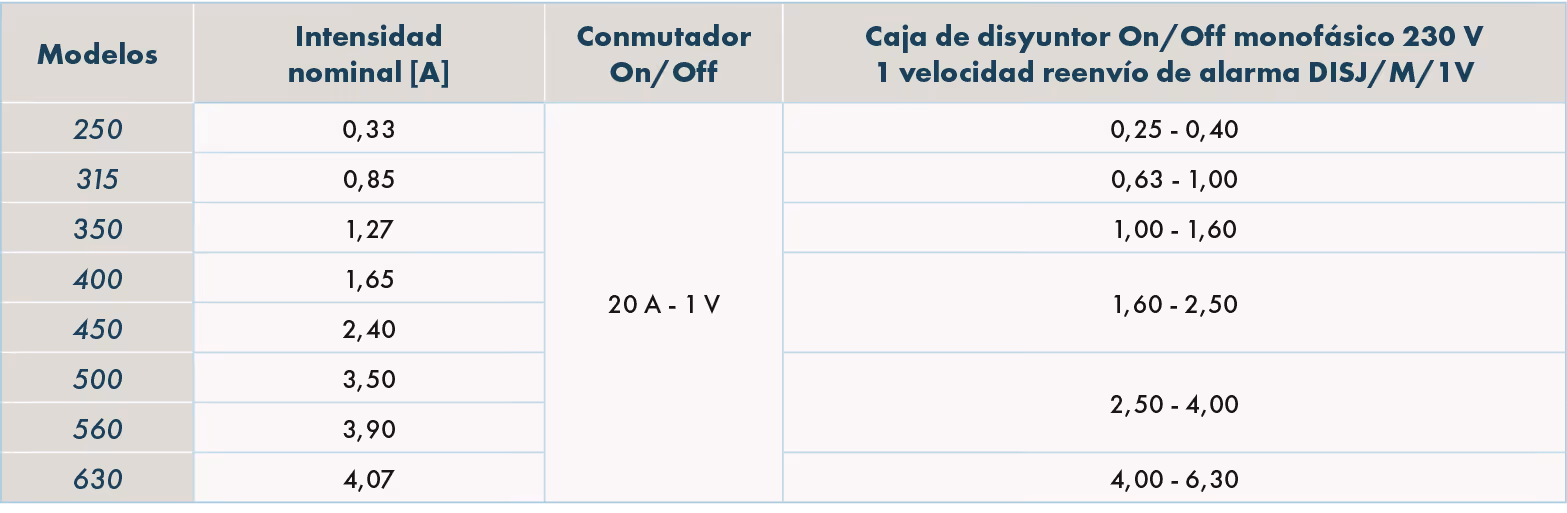

SELECCIÓN DE ACCESORIOS ELÉCTRICOS

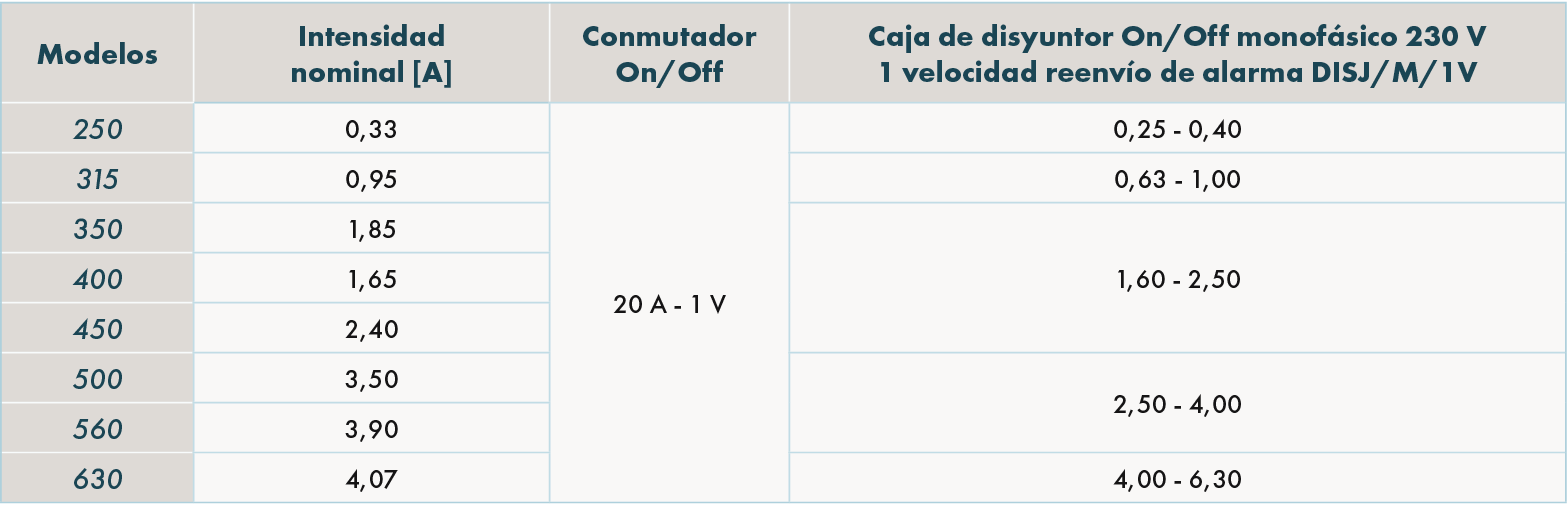

Soporte de pared Helipac® ECM
.avif)

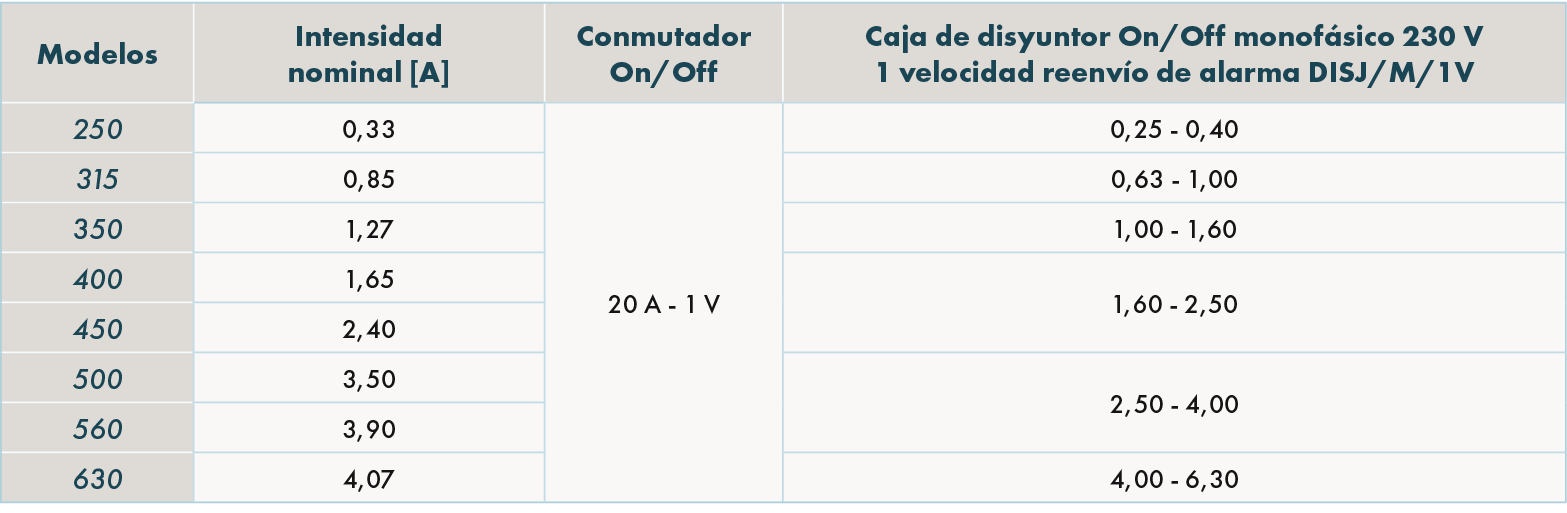

Conducto Helipac® ECM
.avif)
Selección de toda la gama de accesorios en el documento tarifario.
