Helipac® 3
ventilador helicoidal caudal hasta 13000 m³/h
Ventajas
Hélice de perfil aerodinámico.
Alto rendimiento.
Economía energética.
Nivel sonoro reducido.
Instalación interior.
DESCRIPCIÓN TÉCNICA
GAMA
Disponible en 2 versiones:
Para montaje en pared
- Monofásico: del modelo Ø 200 al 560.
- Trifásico: del modelo Ø 200 al 710.
Para instalación de conductos
- Monofásico: del modelo Ø 200 al 560.
- Trifásico: del modelo Ø 200 al 630.
Rango:
- Disponible en 10 modelos de Ø 200 a 710.
Rotación:
- 2, 4 o 6 polos.
Flujos:
- De 1600 a 13000 m³/h.

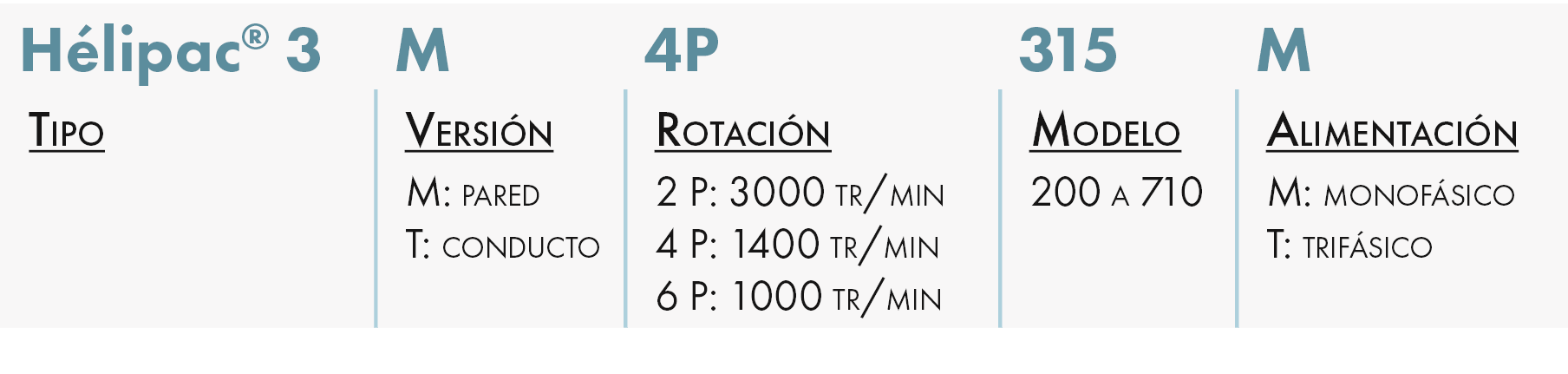

DESIGNACIÓN
APLICACIÓN/USO
- Extracción o transferencia de aire en los sitios de los sectores terciario e industrial.
- Montaje en pared o conducto.
- Montaje y conexión: interior.
CONSTRUCCIÓN/COMPOSICIÓN
Sobre:

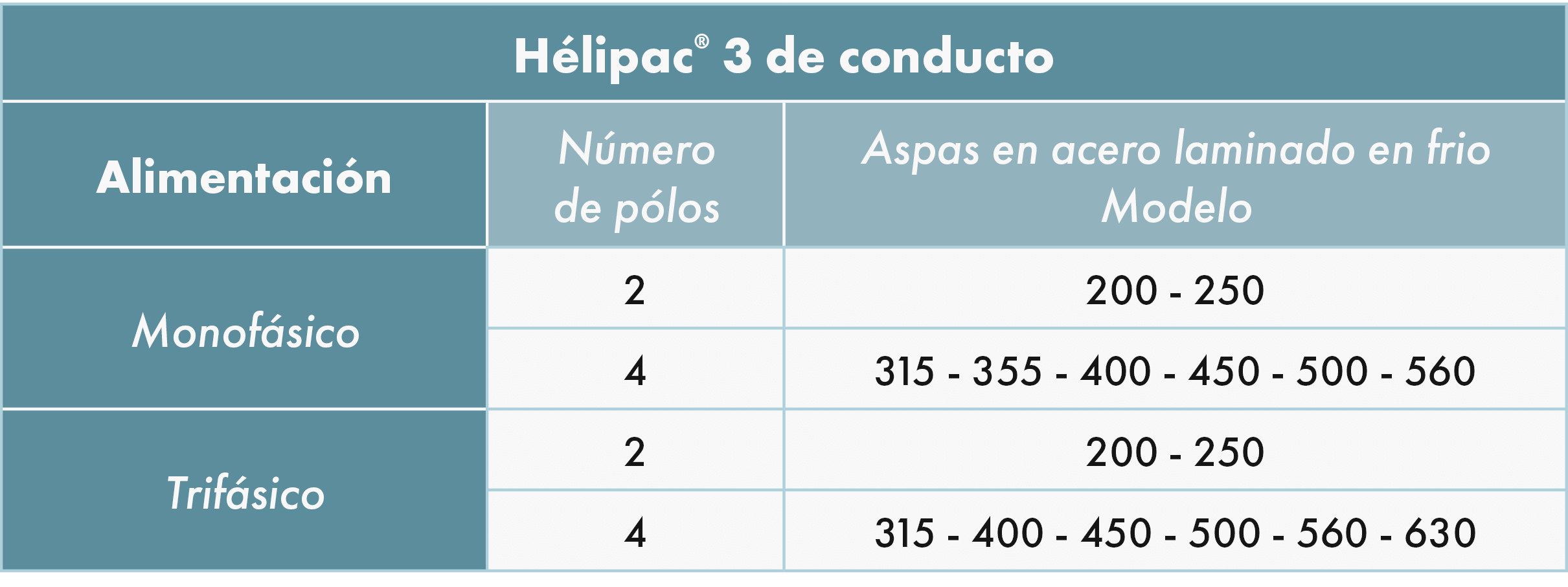

Conducto Helipac® 3
- Férula de acero con anillos de conexión integrados (norma ISO 6580).
- Pintura en RAL 9010.
- Rejilla de motor de alambre de acero reforzado.

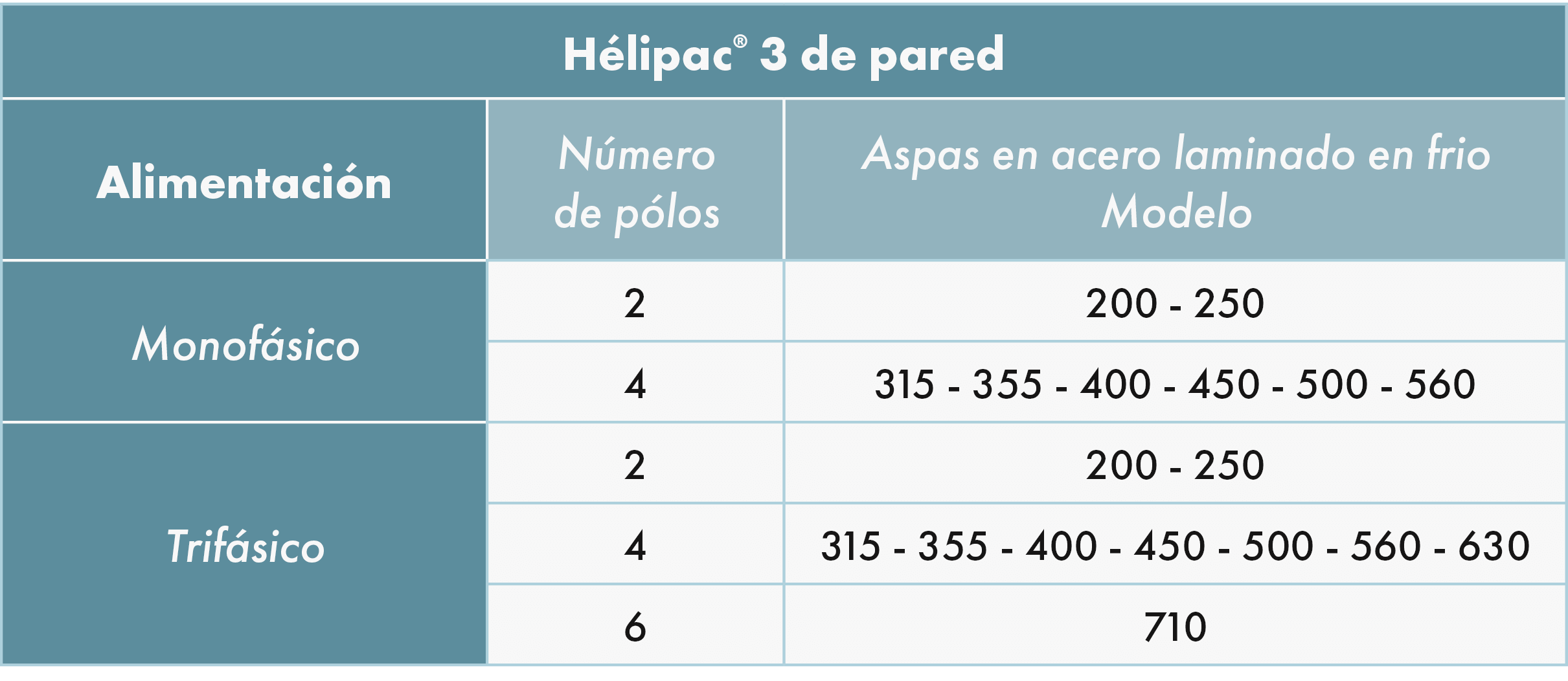

Soporte de pared Helipac® 3
- Base en chapa de acero.
- Pintura en RAL 9005.
- Rejilla de soporte del motor fabricada en alambre de acero reforzado.
- De acuerdo con las normas, evitando la introducción de cuerpos extraños en la hélice.
Propulsor:
Motorización:
Helipac® 3 monofásico
- IP 54, clase F, 2 y 4 polos, 50/60 Hz (según modelos).
- Monofásico de 230 V, con motor DC variable del 50% de tensión nominal.
Helipac® 3 trifásico
- IP 54, clase F, 2, 4 y 6 polos, 50/60 Hz (según modelos).
- Motor trifásico de 400 V con frecuencia variable.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES Y PESOS

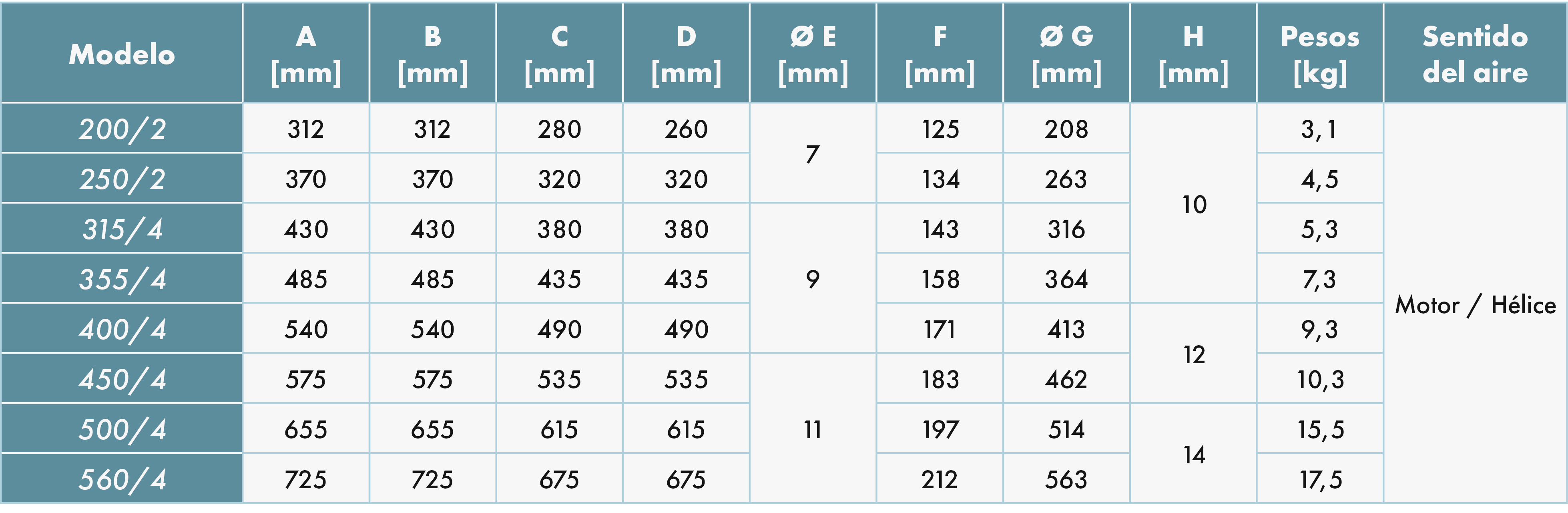

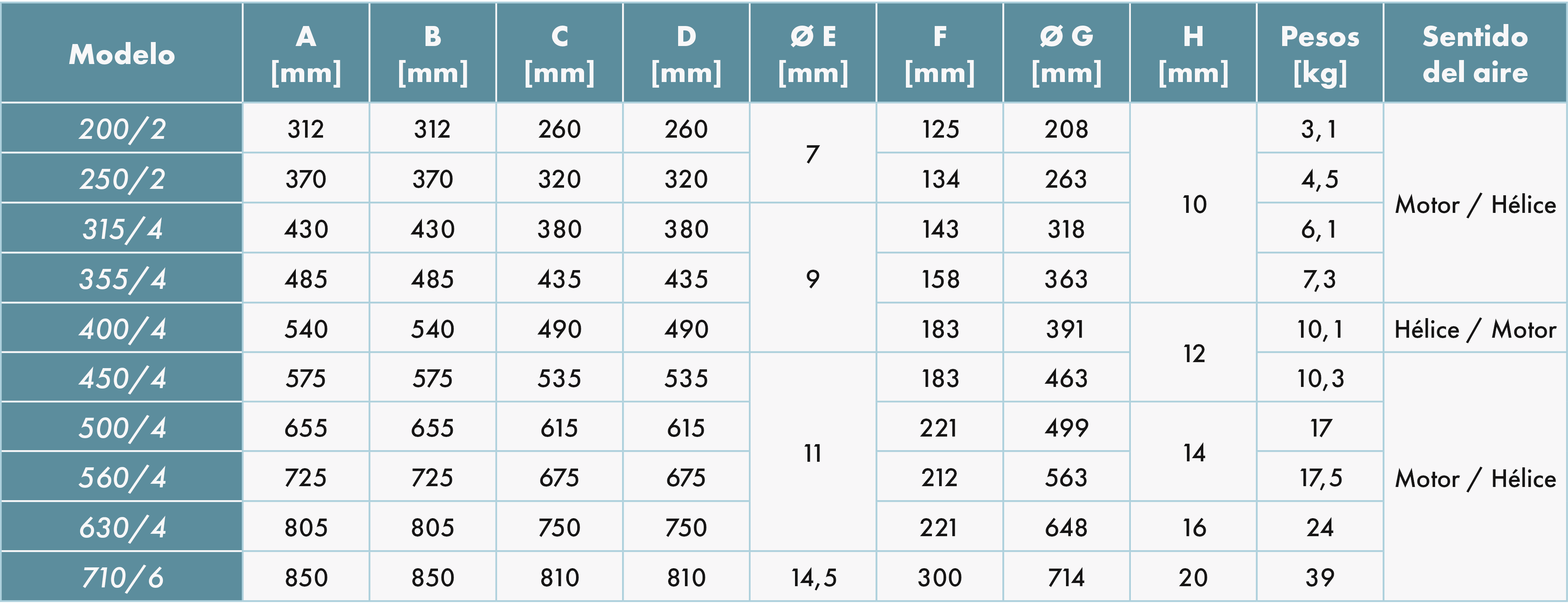

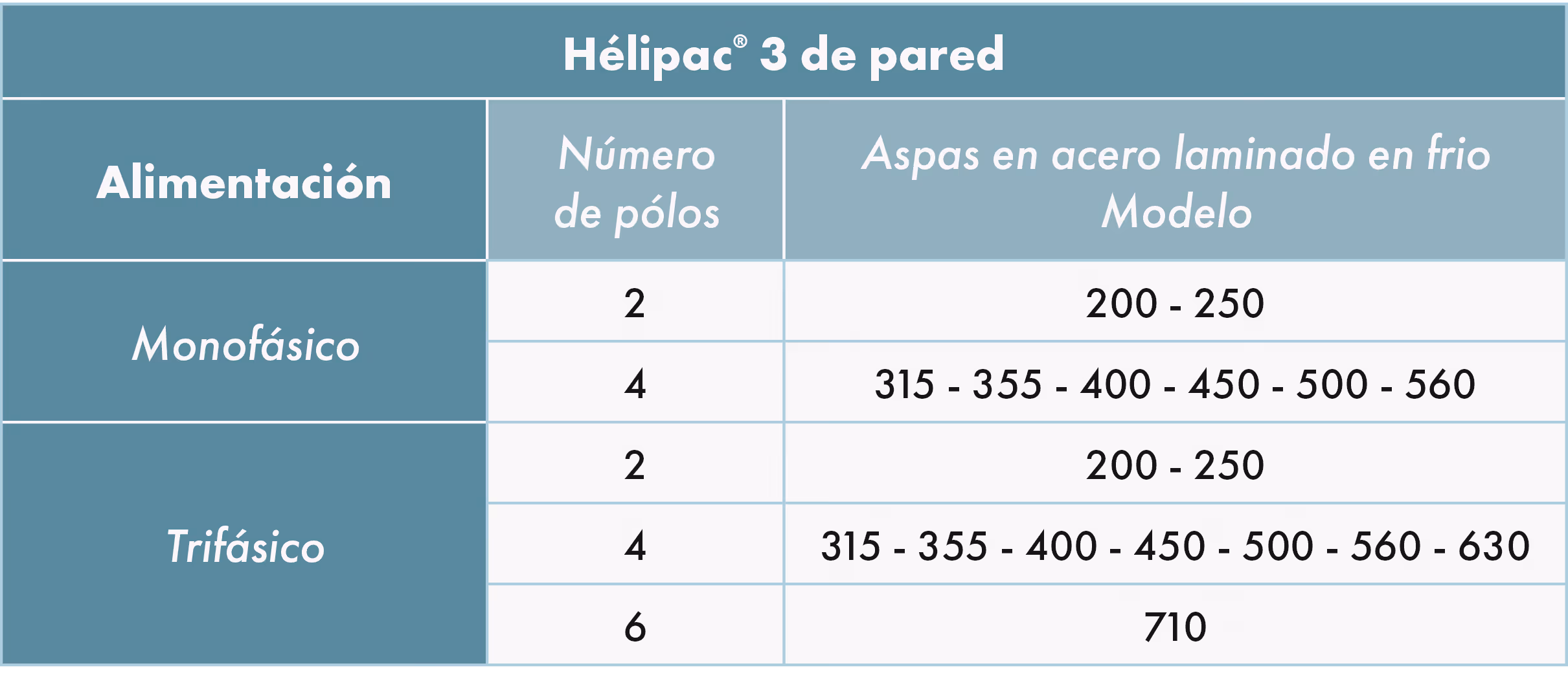

Versión de pared Hélipac® 3
Motores monofásicos
Motores trifásicos

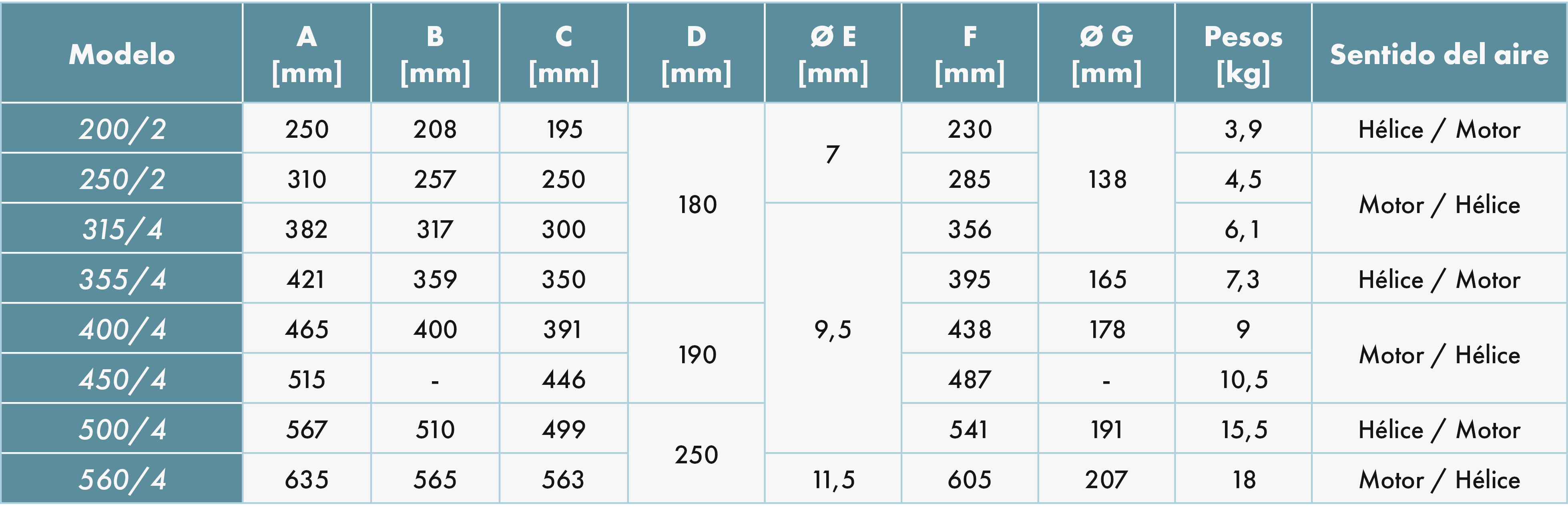

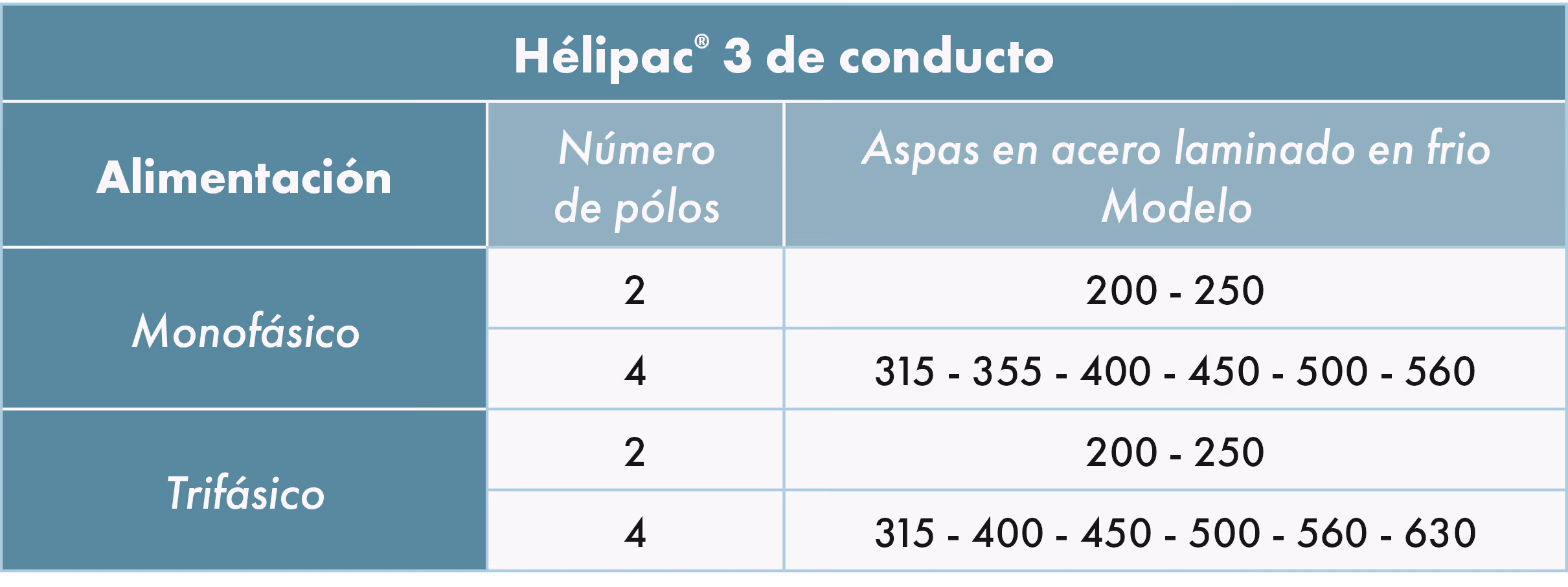

Versión de conducto Hélipac® 3
Motores monofásicos

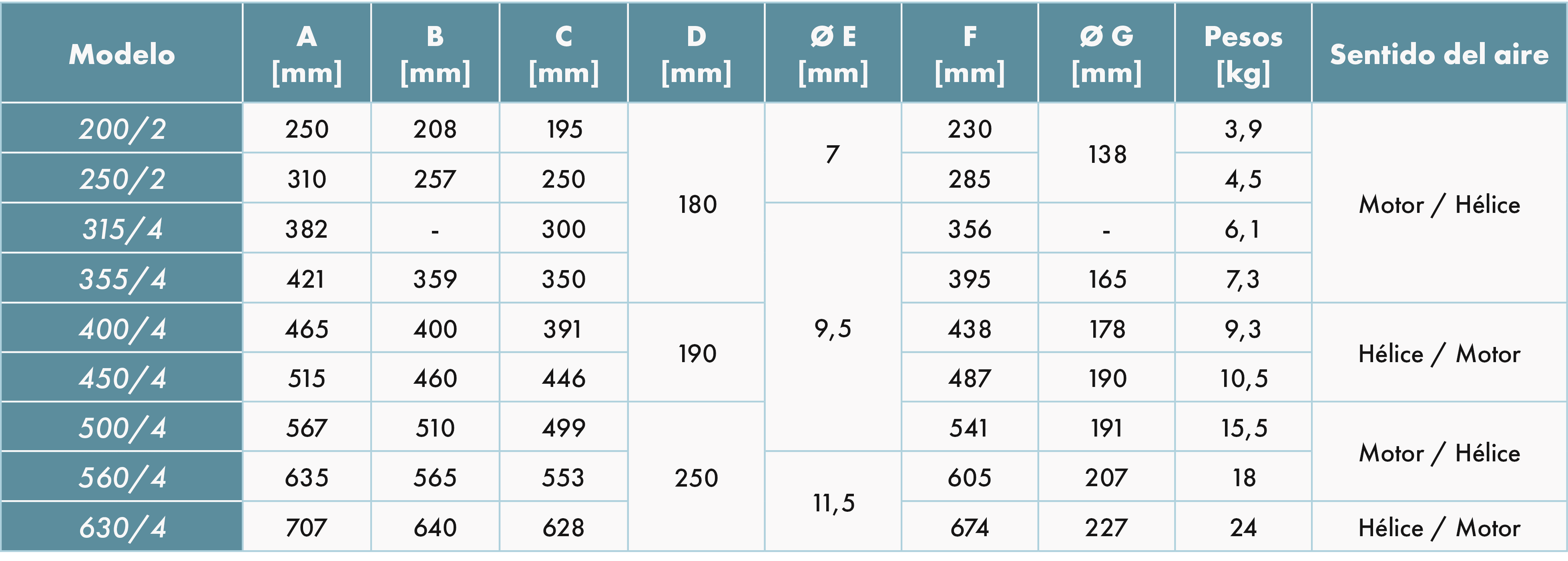

Motores trifásicos

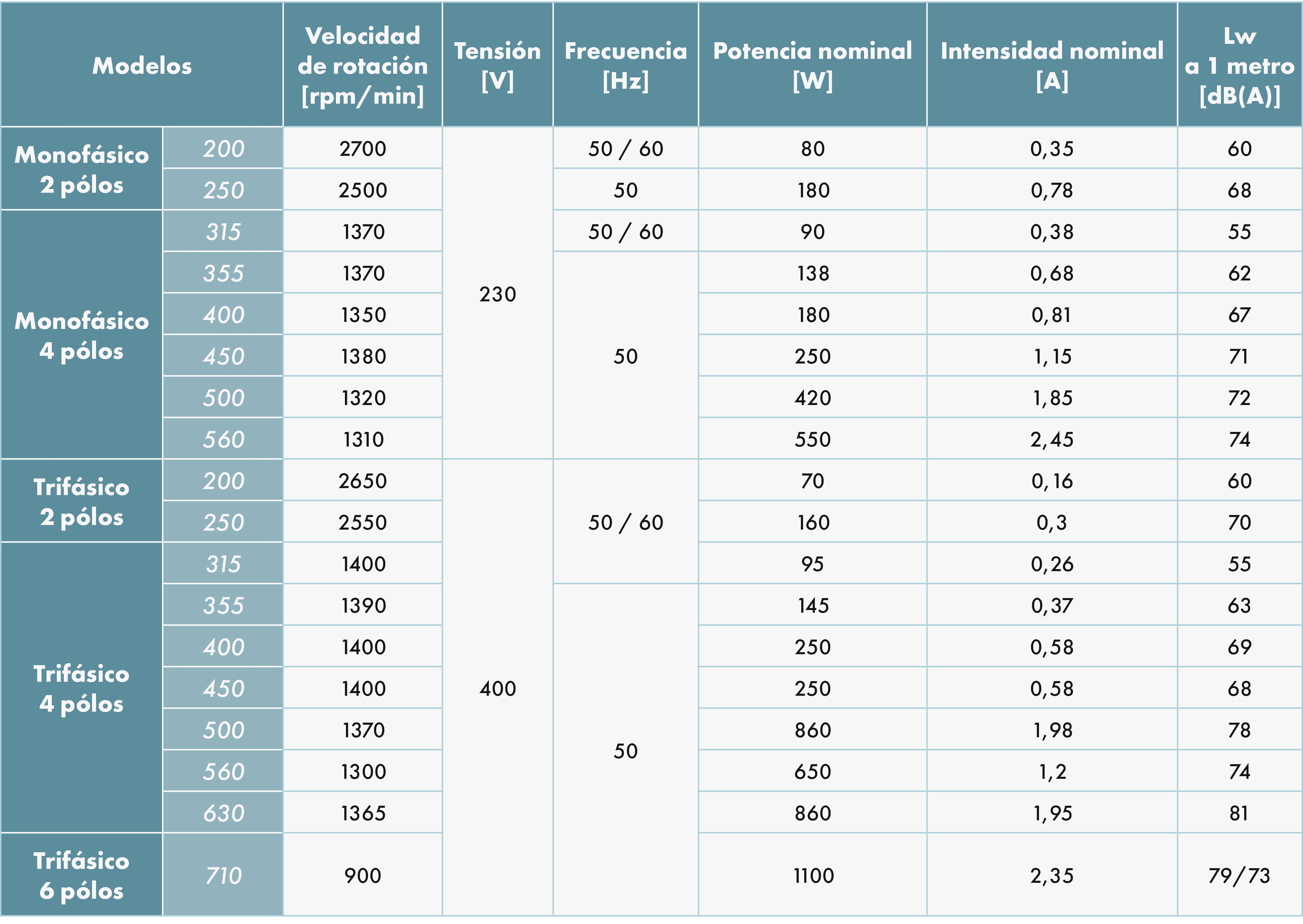

CARACTERÍSTICAS TÉCNICAS
Características comunes a los modelos de pared y conducto
LÍMITES DE UTILIZACIÓN
- Límites de temperatura: -25º a 50º C de forma continua.
SELECCIÓN
CURVAS DE SELECCIÓN
Hélipac® 3 - motor monofásico - 2 polos (pared y conducto)
Hélipac® 3 - motor monofásico - 4 polos (pared y conducto)
Hélipac® 3 - motor trifásico - 2 polos (pared y conducto)
Hélipac® 3 - motor trifásico - 4 polos (pared y conducto)
Hélipac® - 3 - motor trifásico - 6 polos (pared y conducto)
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
Resultados
INSTALACIÓN
ACCESORIOS
Interruptor On-Off
Accesorio eléctrico para mando y regulación.
Intensidad de 20 A, hasta 3 velocidades, en caja estanca IP 55.
Sin protección contra sobreintensidades.
Consulte AQUÍ la ficha de producto para más información.
Varionys® M
Variador de tensión monofásico.
En caja estanca IP 54.
Consulte AQUÍ la ficha de producto para más información.
Caja de interruptor On-Off
Accesorio eléctrico para control y protección.
Disponible en versiones monofásica de 230 V o trifásica de 400 V.
De 1 velocidad, con señalización de posición, en caja estanca IP 55.
Regulación de la intensidad mediante magnetotérmico.
Parada de funcionamiento por bobina.
Consulte AQUÍ la ficha de producto para más información.
Accesorios para la versión de pared
Grabación de sobrepresión metálica
Rejilla de protección cuadrada
Accesorios para la versión de instalación en el conducto
Contraaro
Rejilla de protección circular
Conjunto de patas de apoyo
Embalaje: 2 unidades.
SELECCIÓN DE ACCESORIOS ELÉCTRICOS

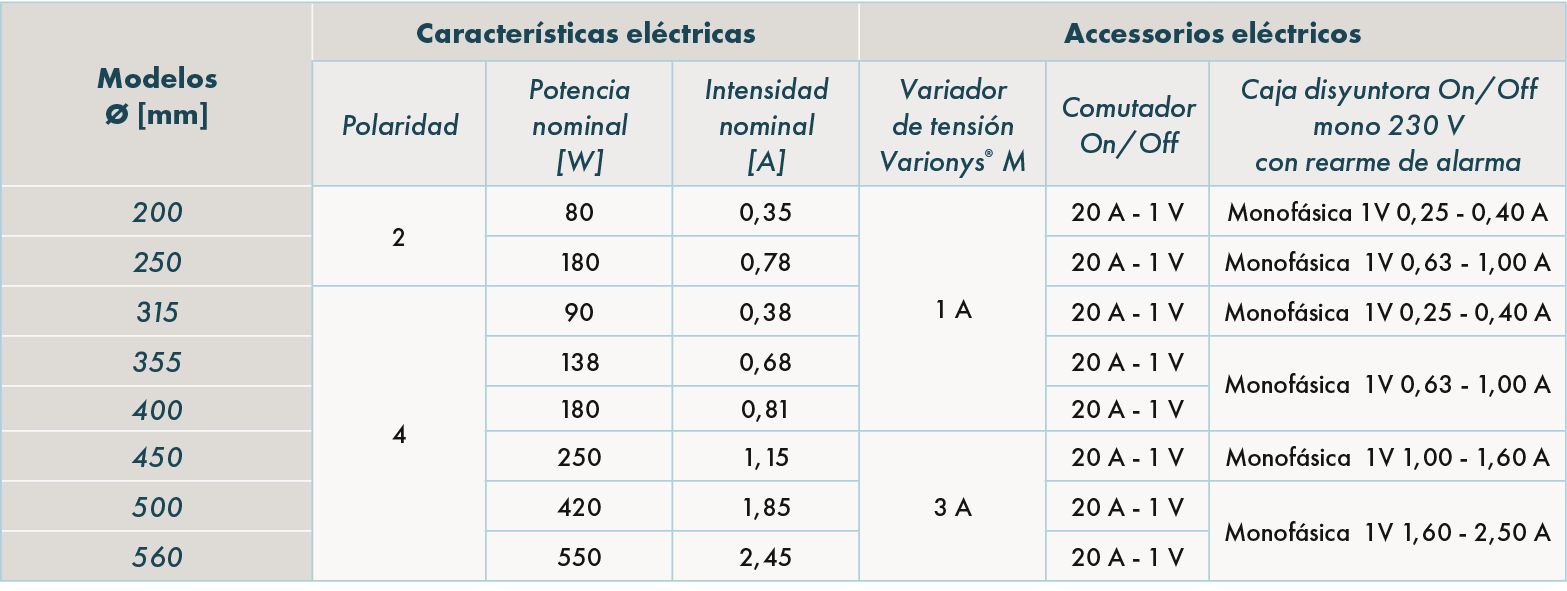

Motores monofásicos

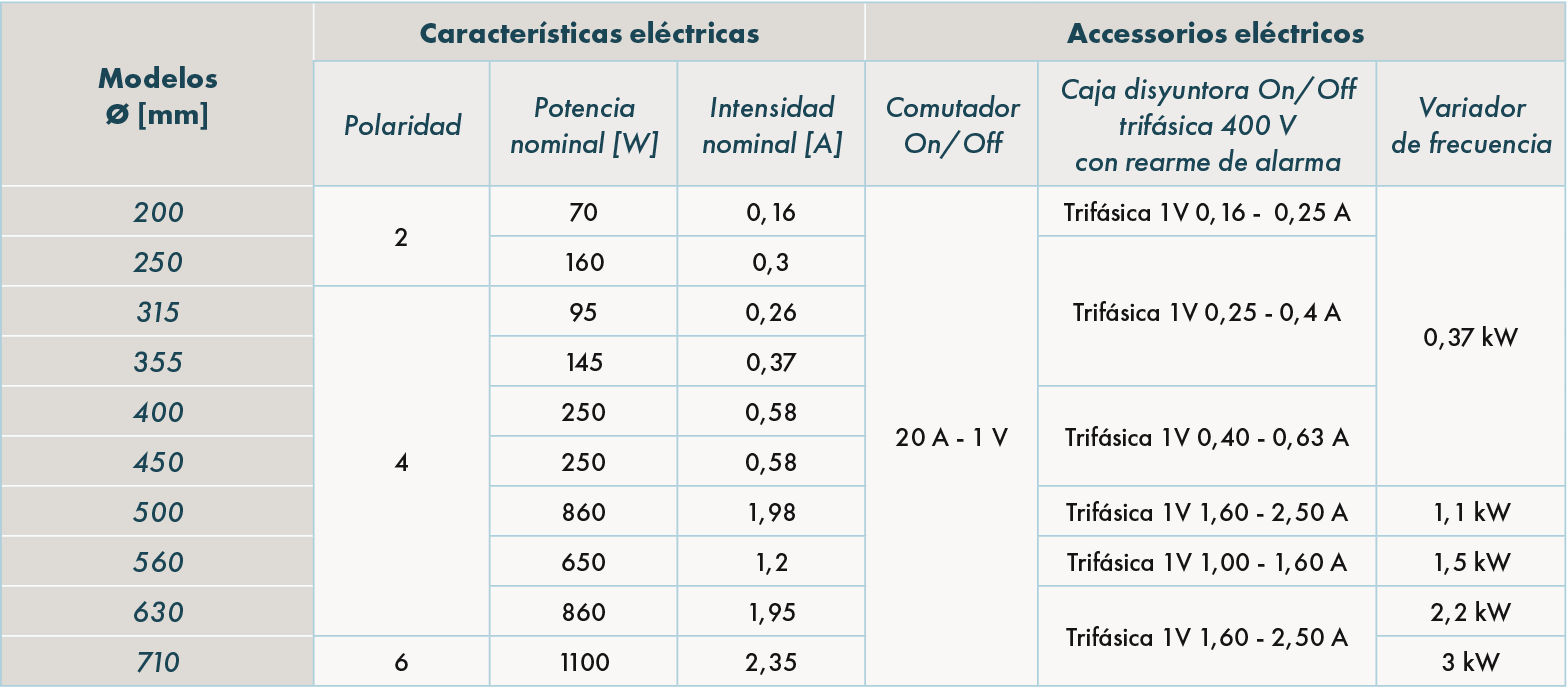

Motores trifásicos
