Helicia® ECM
ventilador de techo helicoidal de bajo consumo y caudal hasta 9500 m³/h
Ventajas
Motor de bajo consumo con tecnología ECM, hasta un 30% de ahorro en el consumo.
Nivel sonoro reducido.
Caudal ajustable mediante un potenciómetro original integrado o mediante el mando a distancia Evolys® One (opcional).
Es posible ajustar el flujo variable mediante el mando a distancia Evolys® Sens (opcional).
DESCRIPCIÓN TÉCNICA
GAMA
- 7 modelos.
- Diámetros de 315 a 630 mm.
- Caudal máximo de hasta 9500 m³/h.
DESIGNACIÓN
APLICACIÓN/USO
- Extracción de aire en espacios de almacenamiento industrial y grandes ubicaciones.
- Aplicación exclusiva en ventilación.
- Extracción horizontal.
- Este equipo se puede instalar en exteriores.
CONSTRUCCIÓN/COMPOSICIÓN
Base:
- En chapa de acero galvanizado.
Hélice:
- Hélice de acero laminado en frío.
Soporte de motor:
- Rejilla de soporte del motor hecha de alambre de acero sobredimensionado, protegida contra la corrosión por un revestimiento de poliéster.
- Rejilla de acuerdo con la directiva de maquinaria, que evita la penetración de cuerpos extraños en la hélice.
Cobertura:
- Construcción en ABS reciclado, negro RAL 9005.
Motorización:
- Motor EC (conmutación electrónica) con rotor externo.
- Monofásico 230 V ~ 50/60 Hz, IP 44, clase F.
- Control mediante señal de 0-10 V o PWM.
- Salida digital para sensor taquimétrico.
- Variación electrónica de velocidad: mediante potenciómetro integrado, mediante señal externa de 0 a 10 V, mediante control remoto Evolys® One o Sens. Range.
- Caja de conexiones IP 55, ubicada en la parte exterior de la cubierta del ventilador con potenciómetro integrado para controlar el flujo del 0 al 100%.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES Y PESOS

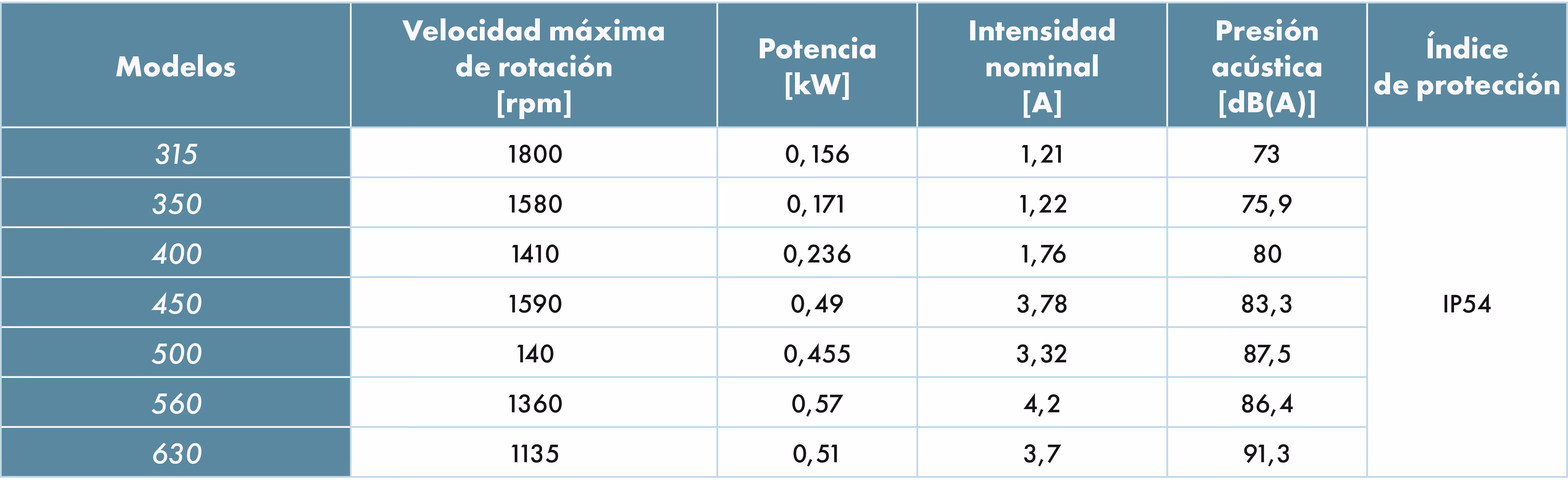

CARACTERÍSTICAS TÉCNICAS
LÍMITES DE UTILIZACIÓN
- Temperatura máxima de caudal: 50º C.
SELECCIÓN
CURVAS DE SELECCIÓN
Modelo 315
Modelo 350
Modelo 400
Modelo 450
Modelo 500
Modelo 560
Modelo 630
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
Resultados
INSTALACIÓN
ACCESORIOS
Evolys® One - PWM
Control de caudal de 0 a 100 % en ventiladores con motor EC.
Disponible en versiones de 0-10 V o PWM de larga distancia.
Montaje empotrado o en superficie, en caja IP 54.
Aplicable también con variador de tensión o de frecuencia equipados con entrada de 0-10 V.
Consulte AQUÍ la ficha del producto para más información.
Evolys® Touch
Mando a distancia táctil, visualización de la velocidad mediante LED.
Control de caudal del 100 % en ventiladores con motor EC.
Montaje en superficie, en caja IP 54.
Consulte AQUÍ la ficha de producto para más información.
Evolys® Sens
Controlador para la regulación autónoma del caudal en ventiladores con motor EC.
Funcionamiento mediante señal de entrada de 0-10 V procedente de una sonda de temperatura, CO2 o humedad (será necesario añadir una sonda externa).
Disponible en versión con sonda de temperatura integrada tipo PT1000.
En caja IP 54.
Consulte AQUÍ la ficha de producto para más información.
Evolys® V3
Controlador para regulación de caudal o presión constantes en ventiladores con motor EC.
Modo de control autónomo o a distancia mediante protocolo ModBus RTU (RS485).
Panel de control frontal con pantalla LCD de 2 x 8 caracteres retroiluminados y 4 botones de ajuste.
Kit de toma de presión incluido.
En caja IP 54.
Consulte AQUÍ la ficha de producto para más información.
Interruptor On-Off
Accesorio eléctrico para mando y regulación.
Intensidad de 20 A, hasta 3 velocidades, en caja estanca IP 55.
Sin protección contra sobreintensidades.
Consulte AQUÍ la ficha de producto para más información.
Caja de interruptor On-Off
Accesorio eléctrico para control y protección.
Disponible en versiones monofásica de 230 V o trifásica de 400 V.
De 1 velocidad, con señalización de posición, en caja estanca IP 55.
Regulación de la intensidad mediante magnetotérmico.
Parada de funcionamiento por bobina.
Consulte AQUÍ la ficha de producto para más información.
Anillo de montaje
Registro sin devolución

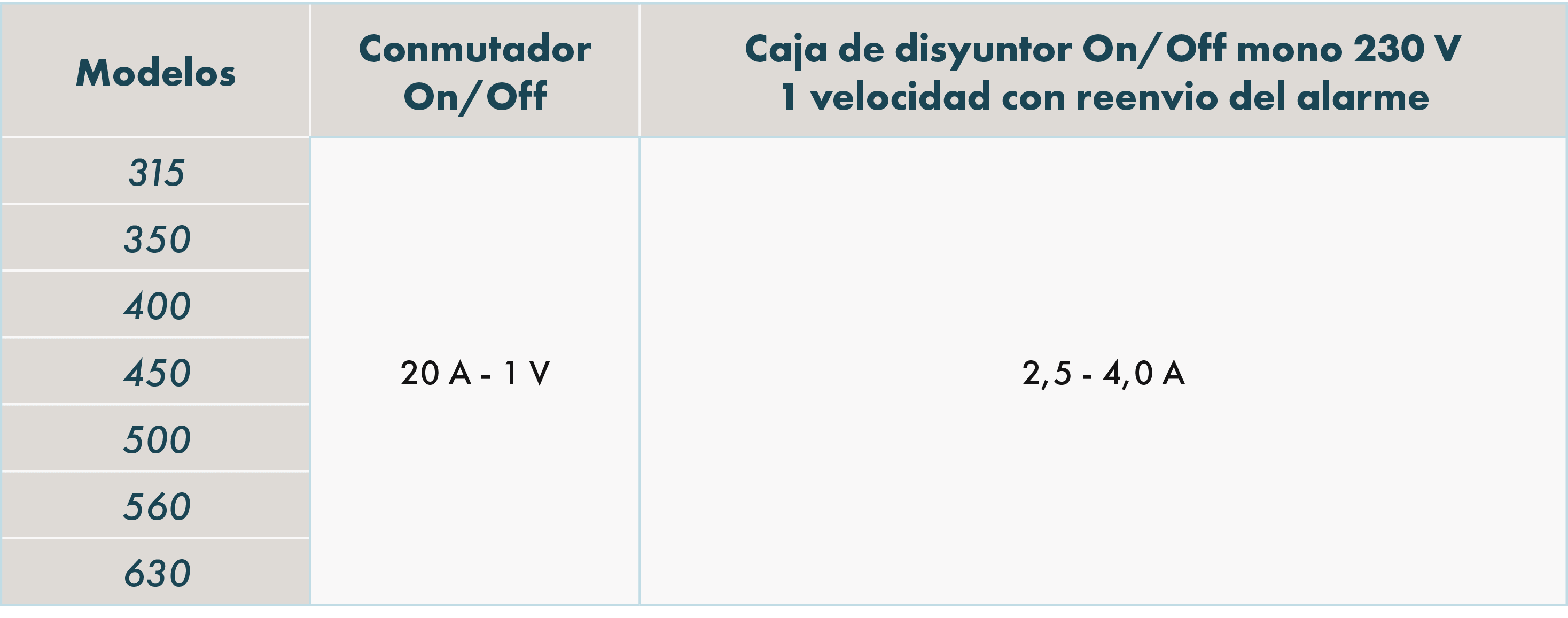

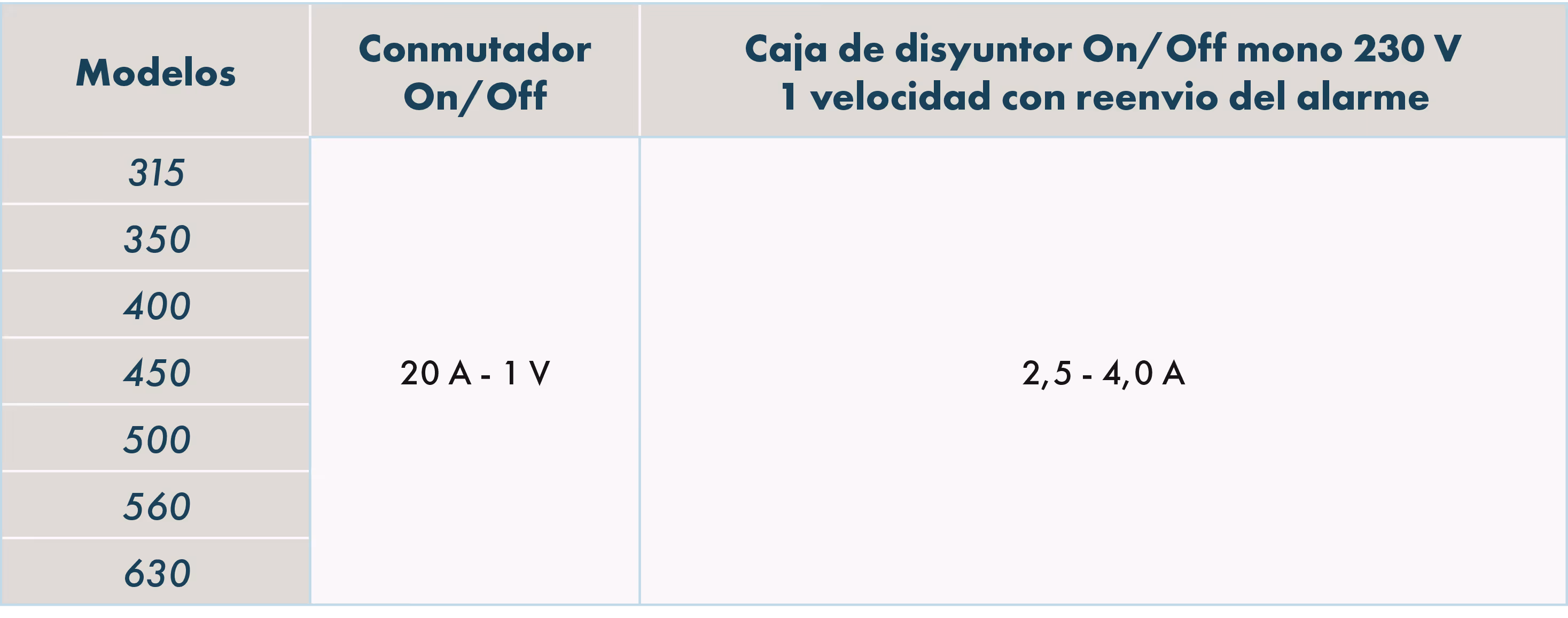

SELECCIÓN DE ACCESORIOS ELÉCTRICOS
<spanclass=» text-nota» >Selección de la gama completa de accesorios en el documento de tarifas</span>.
