Cocoon®
recuperador de energía intercambiador de calor de alto rendimiento contra-flujos
Ventajas
Confort térmico y acústico.
Calidad del aire: filtros de polvo y polen.
Ahorro de energía: recuperación de energía de hasta un 95% y consumo de motor muy bajo.
Facilidad de instalación y mantenimiento: Plug&Play, ajuste intuitivo, cambio de filtro simplificado.
Compacto y ligero.
DESCRIPCIÓN TÉCNICA
GAMA
3 modelos:
- Modelo 20 con flujo de aire nominal de 200 m³/h para 80 Pa.
- Modelo 30 con flujo de aire nominal de 300 m³/h para 100 Pa.
- Modelo 50 con flujo de aire nominal de 500 m³/h para 200 Pa.
Batería:
- Batería eléctrica de precalentamiento.
- Batería eléctrica de poscalentamiento o agua caliente.
Sonda de calidad del aire:
- Con sonda de humedad, CO2 o COV.
Regulación:
- De acuerdo con el reglamento 1253/2014 de la UE.
DESIGNACIÓN
APLICACIÓN/USO
- Viviendas individuales de tipología T2 a T7.
- Espacios pequeños en el sector terciario (no comercial).
CONSTRUCCIÓN/COMPOSICIÓN
Estructura:
- Estructura autoportante en paneles sándwich en chapa de acero galvanizado.
- Aislamiento de espuma de poliuretano de 23 mm de grosor.
- Estructura interna en poliestireno para los modelos 20 y 30.
- Estructura interna en chapa de acero galvanizado para el modelo 50.
Conexiones:
- Estándar: 4 boquillas en la parte superior de la caja.
- Se pueden inflar y devolver las boquillas en la parte inferior de la caja (fáciles de cambiar in situ).
- Interruptor: interruptor de contraflujo de plástico para los modelos 20 y 30 y de aluminio para el modelo 50, con certificación Eurovent.
Filtros:
- Al aire libre: filtro de polen de alta eficiencia ISO ePM 2.5 70% (F7).
- En el aire de escape: filtro de polvo ISO ePM 10 50% (G4).
Regulación electrónica:
- Mando a distancia con pantalla a color.
- Visualización esquemática de la operación.
- Velocidad constante; flujo y presión constantes (opcional).
- Parametrización del punto de ajuste de temperatura.
- Programación horaria y semanal.
- Conexión por cable.
- Control de precalentamiento y poscalentamiento de la batería (EC y eléctrica).
- Seguridad del equipo (antihielo, obstrucción de los filtros).
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES

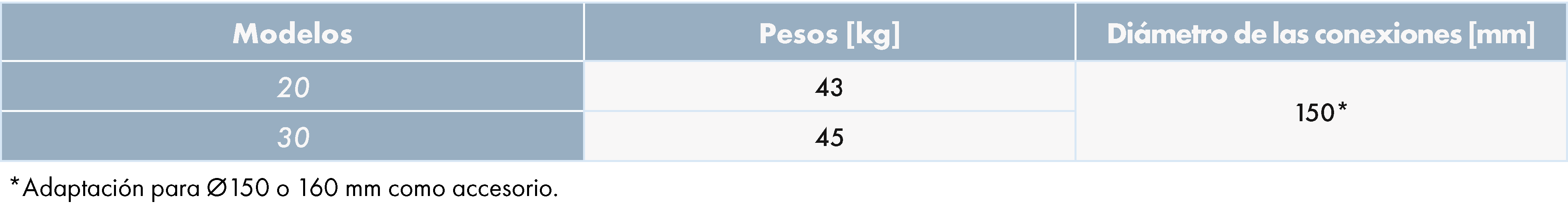

DIMESIONES Y PESOS

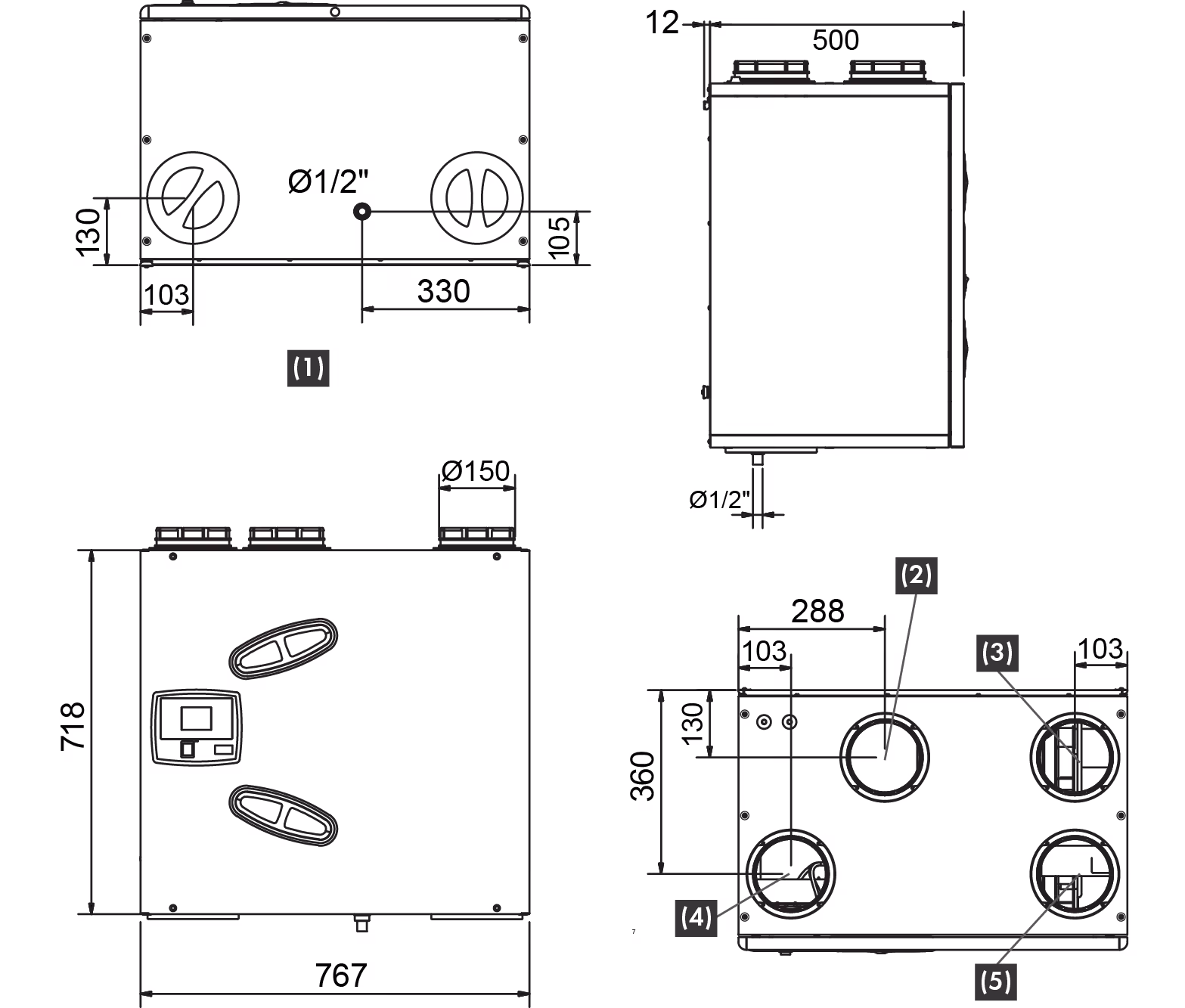

Instalación en pared: modelos 20 y 30
(2) Aire de retorno
(3) Insuflación
(4) Nuevo
(5) Aire de extracción

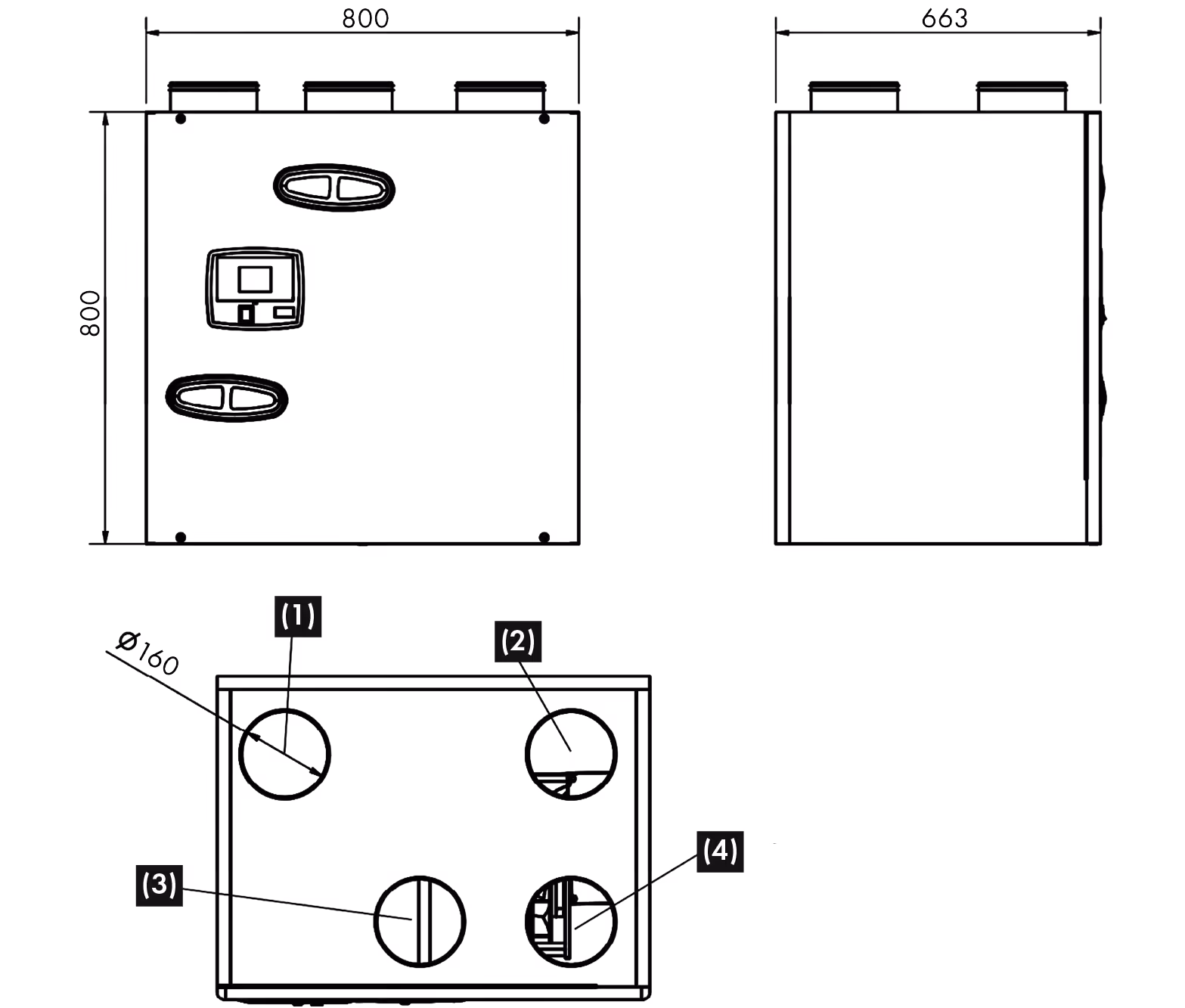

Instalación en pared: 50 modelos
(2) Insuflación
(3) Aire de retorno
(4) Aire de extracción
La instalación en el suelo es posible para todos los modelos a través de los soportes disponibles como opción.

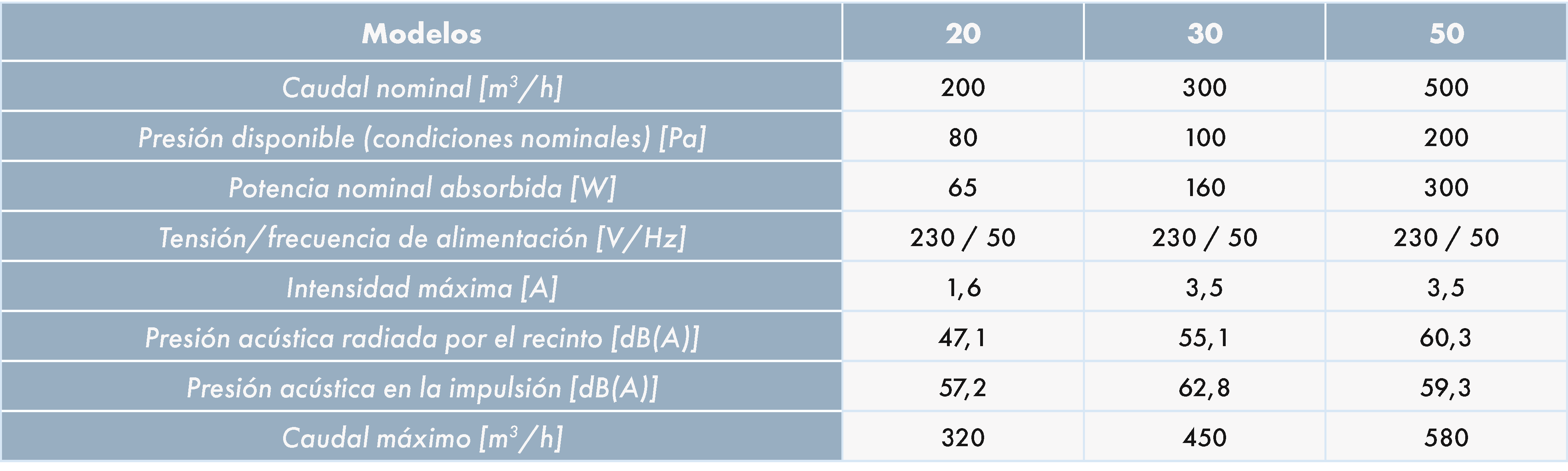

CARACTERÍSTICAS TÉCNICAS
SELECCIÓN

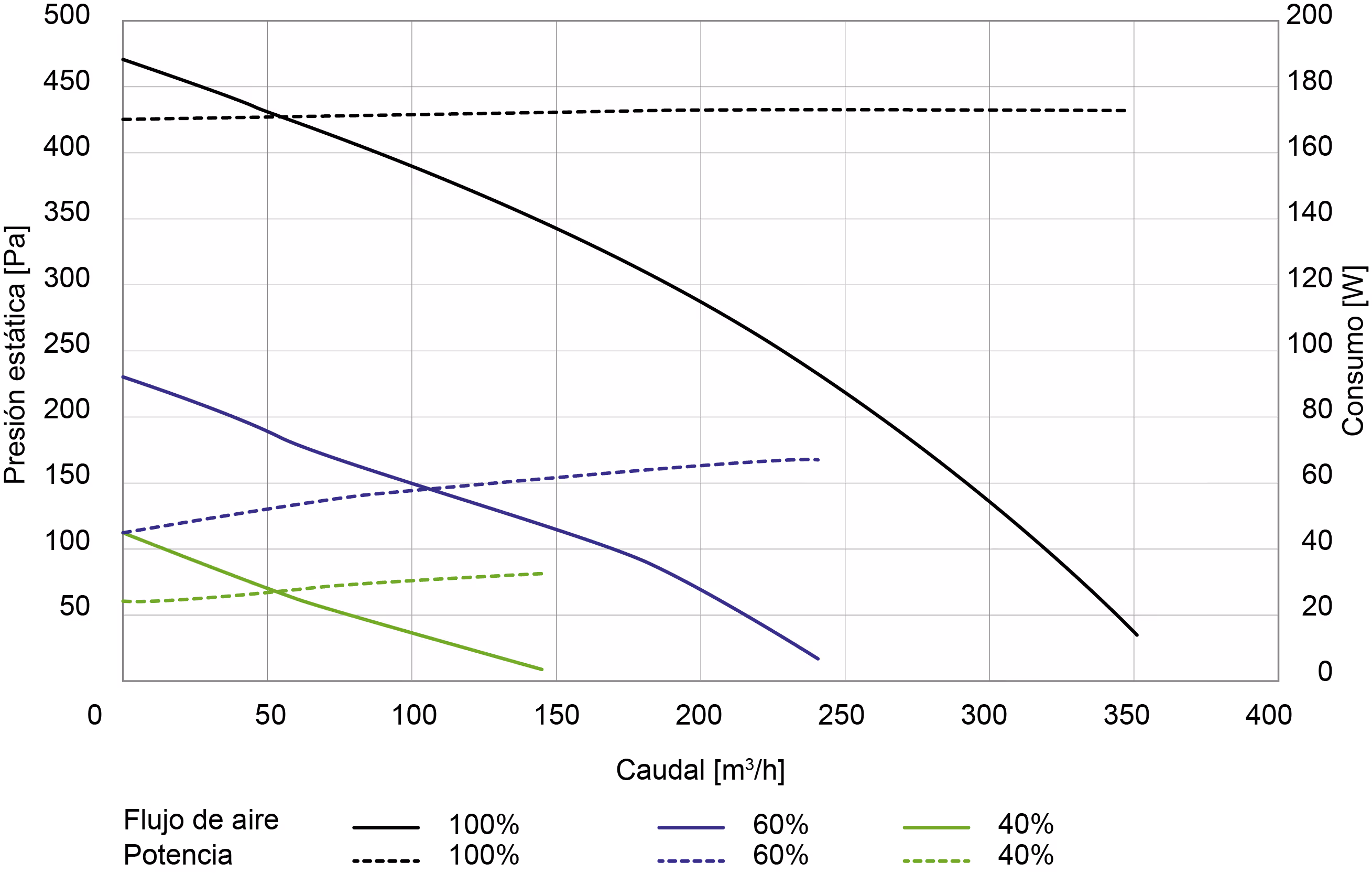

CURVAS DE SELECCIÓN
Modelo 20

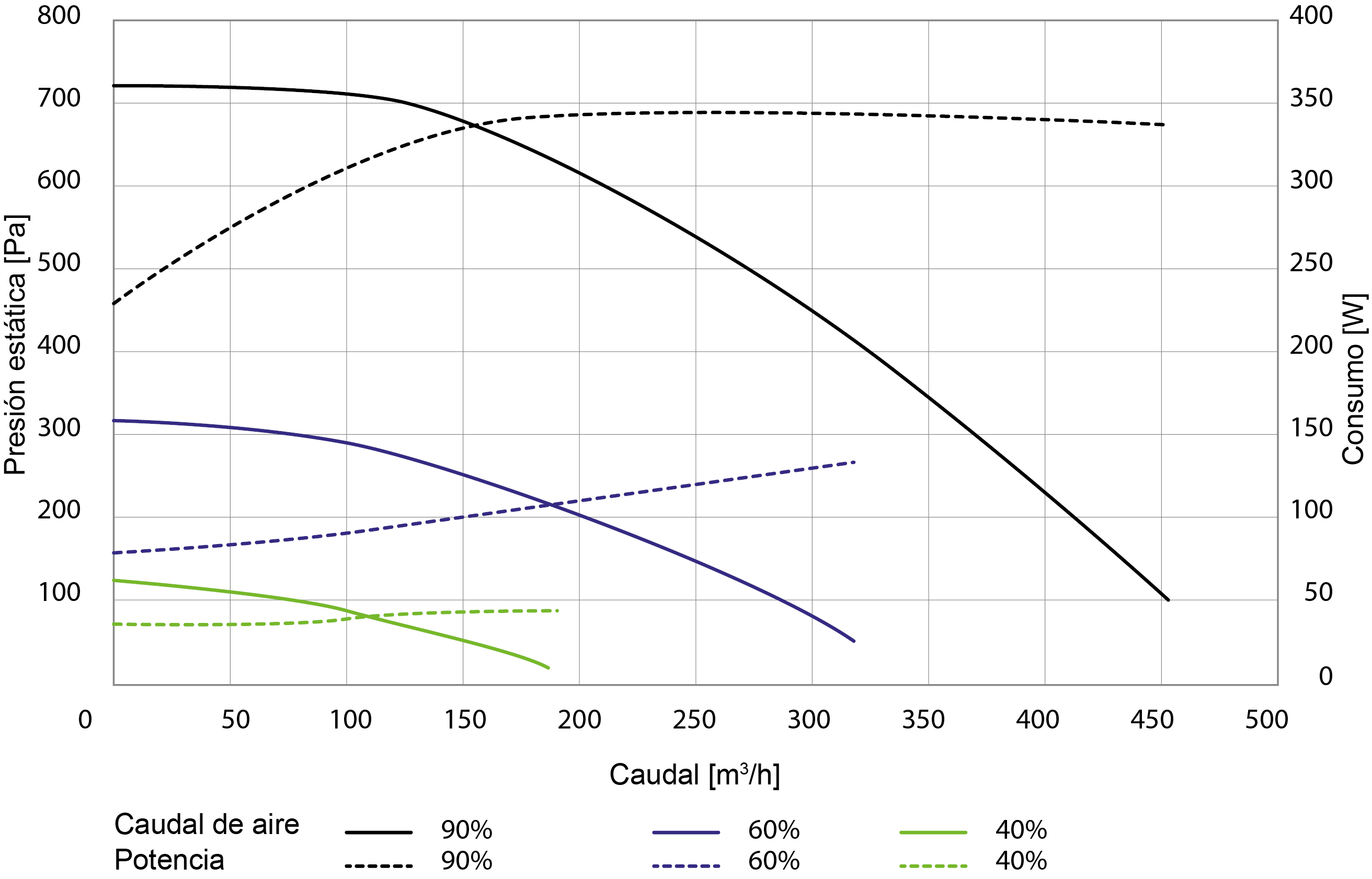

Modelo 30

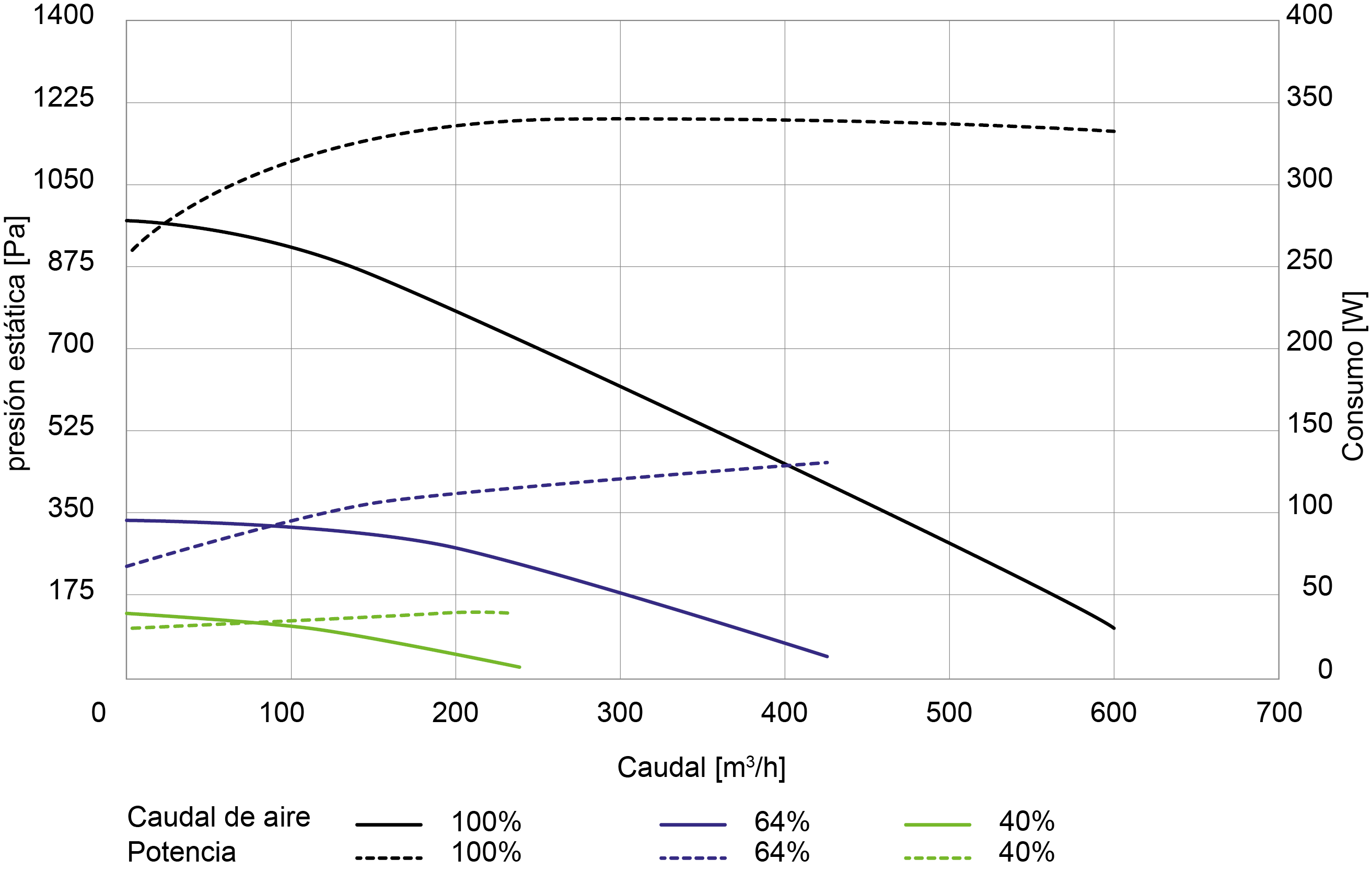

Modelo 50

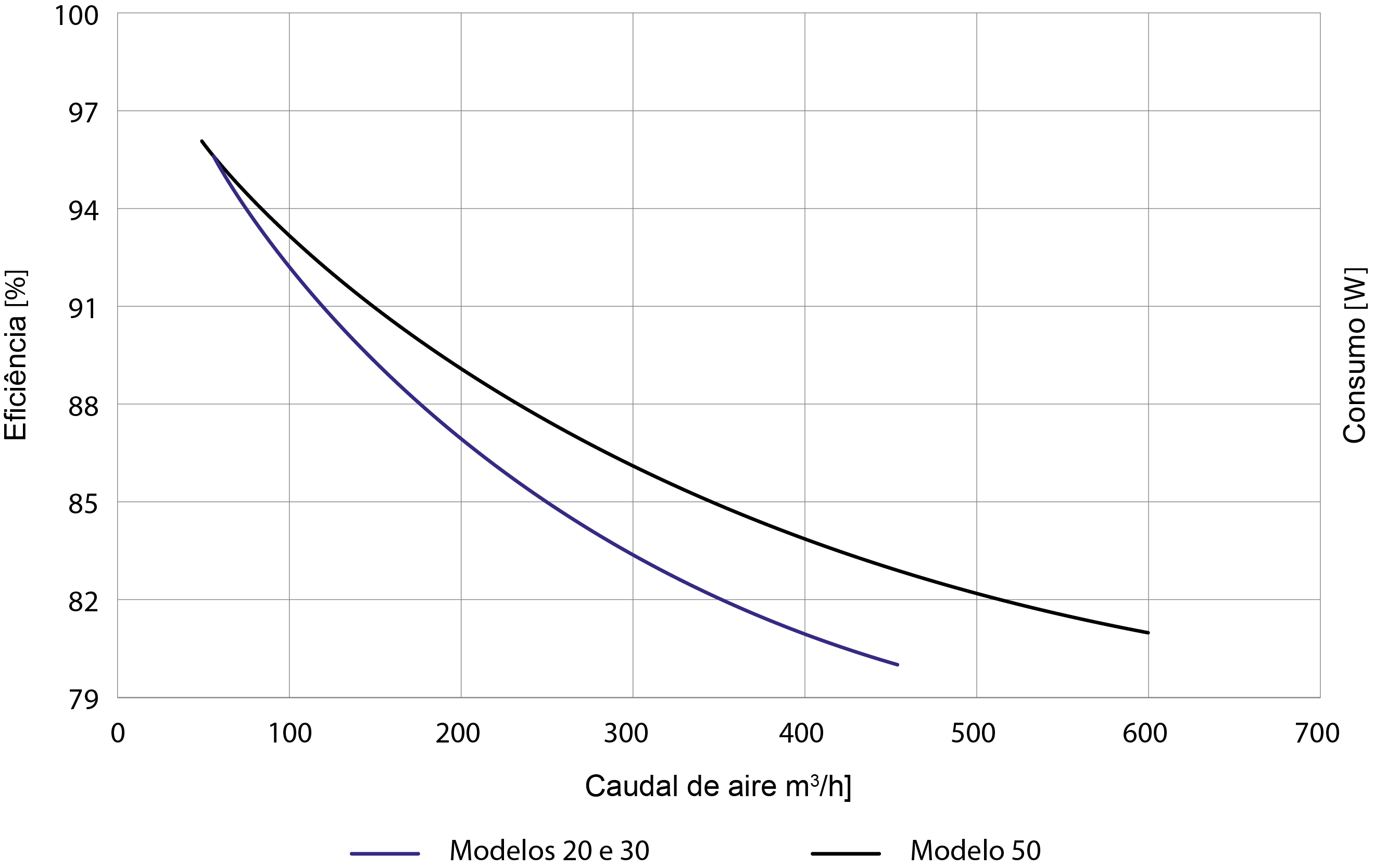

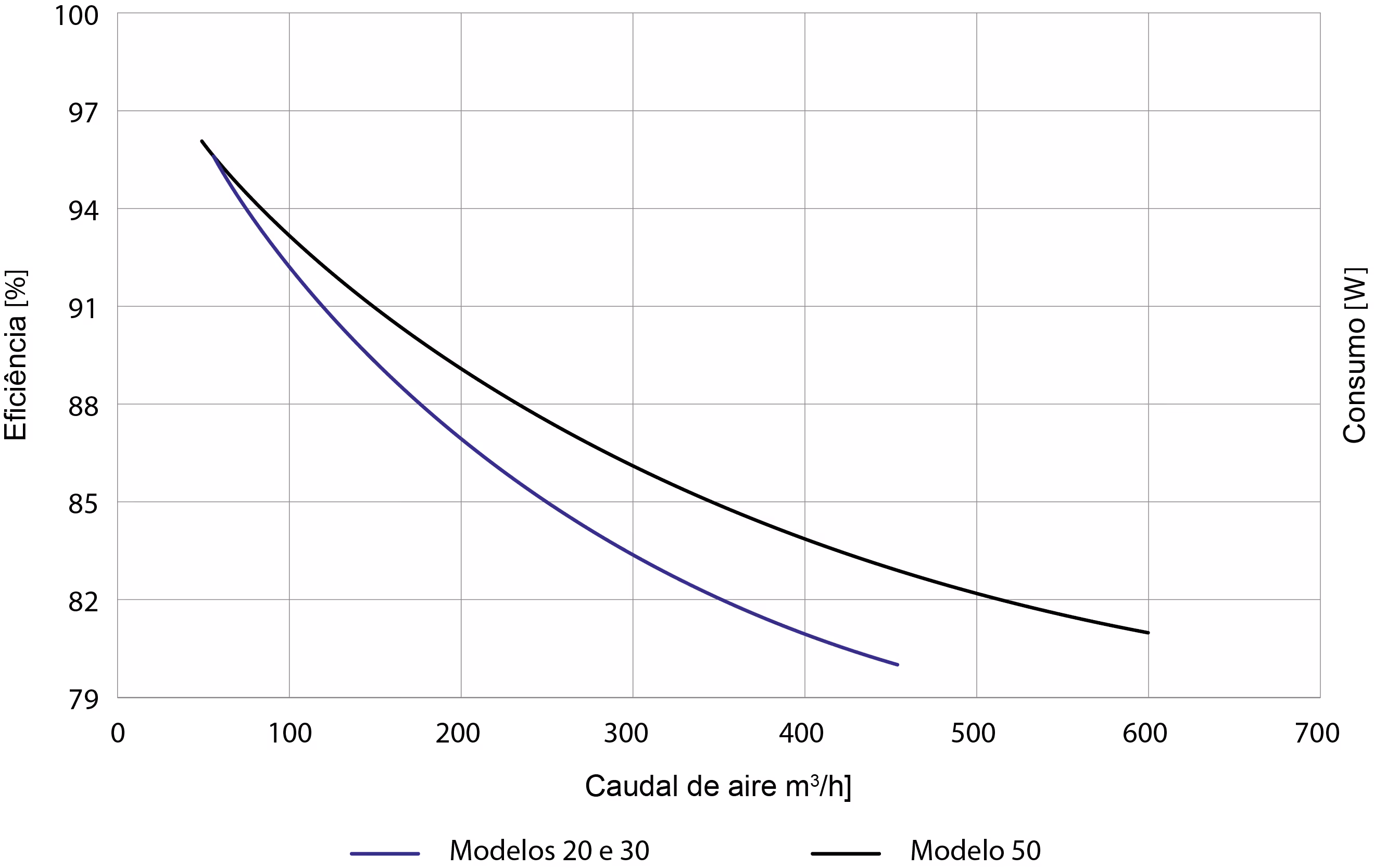

EFICIENCIA TÉRMICA
En las siguientes condiciones:
- Aire exterior: T = + 7°C RH = 72%
- Aire interior: T=20°C HR= 28%
INSTALACIÓN
ACCESORIOS
Easy VMC
Solución para redes de conductos flexibles para aplicaciones de ventilación residencial.
Instalación fácil y rápida.
Amplia gama de accesorios, lo que permite una configuración altamente personalizada.
Consulta AQUÍ consulte la ficha del producto para obtener más información.
Gama de sondas
Disponibles en las siguientes versiones: de CO₂ (para conducto o pared),de presencia, de humedad o de CAI.
Cajas de ventilación con motorización AC: las sondas solo deberán instalarse cuando se utilicen los accesorios eléctricos Varionys® M RT Control®2 y Soft Drive® V2.
Baterías
Batería eléctrica de precalentamiento para instalación en conductos. Batería eléctrica de poscalentamiento para instalación en conductos. Batería de postratamiento de agua caliente para instalación en tuberías.
CDR
Cajas de distribución de insuflación y volver.
Hay 2 modelos disponibles: 80 (para válvulas Ø 80 mm) o 100 (para válvulas Ø 100 mm).
Consulta AQUÍ consulte la ficha del producto para obtener más información.
Kits
Presión constante.
Caudal constante.
Sifón
Junta de adaptação
Para caños de 150 y 160 mm.
