Atria® Lav'Air

campanas extractoras para zonas con hornos o para zonas de lavado

atria atrai moorea lavair lav air morea lavair lav air

Este es un texto dentro de un bloque div.

Ventajas

Visera de 400 o 500 mm de altura para proyectos con menor espacio disponible.
Acabado en acero inoxidable cepillado en las 4 caras.
Operaciones de limpieza facilitadas gracias a su estanqueidad y a los filtros
de choque totalmente en acero inoxidable.
Estructura reforzada para garantizar una elevada resistencia.
Disponible en versión motorizada (AC o EC).
Fabricación a medida y personalizaciones posibles.
Iluminación LED resistente a altas temperaturas (opcional).

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

Altura de la visera para:

400 o 500 mm.

Versiones no motorizadas:

Longitud de 1000 a 6000 mm.
Todas las longitudes superiores a 3000 mm se realizarán mediante el ensamblaje de dos módulos.
Campana mural con profundidad de 900, 1100, 1300 y 1500 mm.

Versiones motorizadas:

Longitud de 1000 a 3000 mm.
Campana mural con profundidad de 900, 1100, 1300 y 1500 mm.
Motores disponibles:
- AC 7-9, 4 polos.
- EC 7-7.

DESIGNACIÓN

APLICACIÓN/USO

Captación instantánea de la intensa liberación de vapor de hornos profesionales o del calor y la humedad generados por los lavavajillas en cocinas profesionales.

CONSTRUCCIÓN/COMPOSICIÓN

Construcción estándar:

Altura 400 o 500 mm.
Caras visibles de acero inoxidable cepillado 8/10e (AISI 304).
Estructura reforzada.
Cara inferior reducida para optimizar la zona de acumulación.
Filtros de choque de 25 mm de espesor, en acero inoxidable.
Canaleta interior con sistema de drenaje.

OPCIONES

Accesorios:

Iluminación:
- LED empotrada, resistente a altas temperaturas, IP 65 (clasificación 400º C / 90 minutos).
- Tubular T5 empotrada, de bajo consumo, IP 54.
Virolas para conexión a conducto.
Registros de regulación de caudal (montados o sin montar).

Opciones:

Campana totalmente en acero inoxidable.
Chapa de prolongación vertical entre la campana y el techo.
Extracción: apertura circular del pleno en posición central.
Dimensiones a medida bajo pedido.
Adaptaciones posibles: campana en ángulo, paso de viga transversal, longitudinal o pilar.
Sustitución de placa de obturación por filtro.
Personalización del color de la campana.
Corte láser de la visera de la campana y retroiluminación.
Módulo neutro: campana sin filtros para obtener un túnel continuo entre dos campanas Mooréa® Lav’Air.
Posibilidad de instalación de túneles de condensación a la salida de un módulo neutro.
Registros montados.
Embocaduras no montadas.

EMBALAJE

Vendido por unidad.
Suministrado en palés de madera, con embalaje optimizado contra golpes durante el transporte.
Las campanas centrales se suministran en 2 partes para su instalación en obra.
Las campanas con una longitud superior a 3000 mm se suministran en varios módulos para su instalación en obra.
Protección de las chapas de acero inoxidable mediante película de fácil retirada.

DIMENSIONES

DIMENSIONES Y PESOS

Versiones no motorizadas

A) altura 400 o 500 mm; P1: profundidad (mural); P2: profundidad (central); Dimensiones en mm.

‍

Versión motorizada

A) altura visera 400 o 500 mm; P) profundidad; Dimensiones en mm.

‍

Pesos en kg por metro lineal

‍

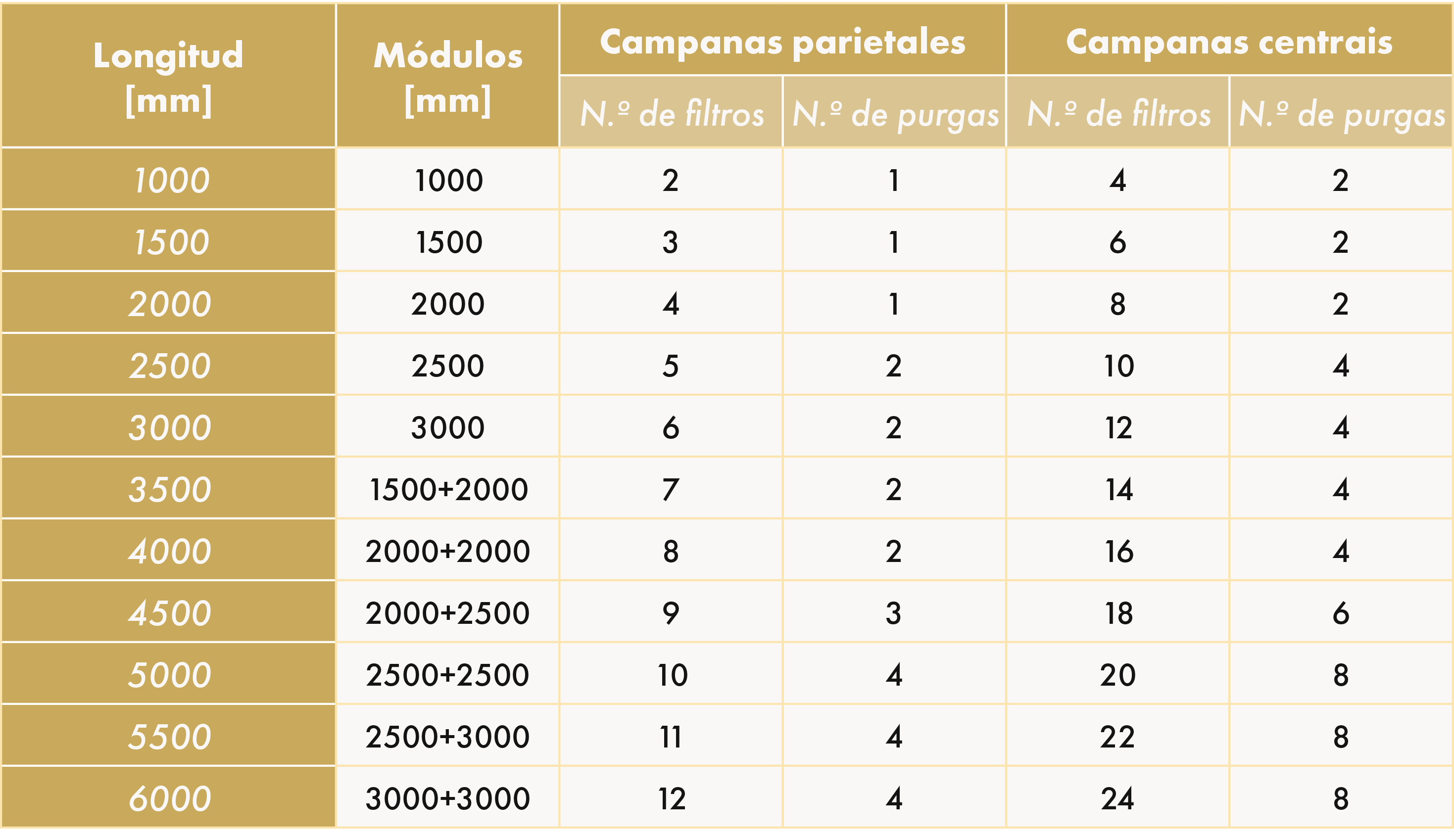

COMPOSICIÓN ESTÁNDAR DE LA CAMPANA

‍

PRINCIPIO DE FUNCIONAMIENTO

Captación con campana mural

‍

MOTOCONTACTO DE EXTRACCIÓN

Posición estándar: retorno centrado en la longitud

Otras posiciones posibles: consulte el apartado Soluciones Complementarias.

‍

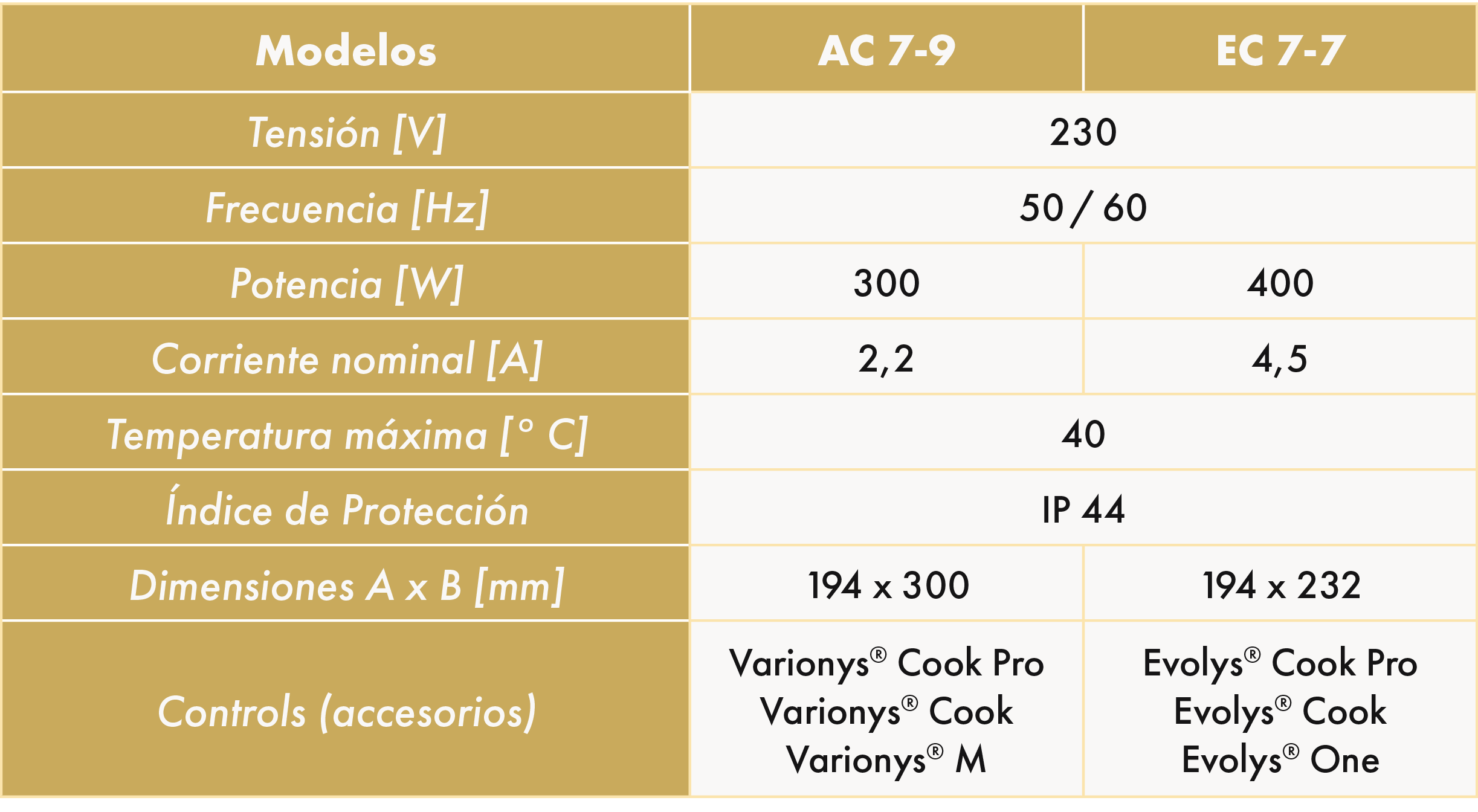

Características de los motores

‍

CURVA DE EFICIENCIA DEL FILTRO DE IMPACTO

Incluido de serie con la campana

Zona sombreada: caudal óptimo de filtrado

‍

CONFORMIDAD

De acuerdo con la norma EN 60 335: colocación de una rejilla en cada aspiración de aire para evitar cualquier contacto con las piezas en movimiento, en la versión motorizada.

SELECCIÓN

CURVAS DE SELECCIÓN

Motoventilador AC 7-9, 4 polos

‍

Motoventilador EC 7-7

‍

Las curvas de selección aquí presentadas son indicativas y pueden sufrir modificaciones según la evolución de la gama France Air: consúltenos para más información.
