Atria® Four

campanas extractoras para zonas con hornos o para zonas de lavado

atria atrai moorea four morea four

Este es un texto dentro de un bloque div.

Ventajas

Visera de 400 o 500 mm de altura para proyectos con menor espacio disponible.
Acabado en acero inoxidable cepillado en las 4 caras.
Operaciones de limpieza facilitadas gracias a su estanqueidad y a los filtros
de choque totalmente en acero inoxidable.
Estructura reforzada para garantizar una elevada resistencia.
Disponible en versión motorizada (AC o EC).
Fabricación a medida y personalizaciones posibles.
Iluminación LED resistente a altas temperaturas (opcional).

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

Altura de la visera:

400 o 500 mm.

Versiones no motorizadas:

Longitud de 1000 a 6000 mm.
Todas las longitudes superiores a 3000 mm se realizarán mediante el ensamblaje de dos módulos.
Campana mural con profundidad de 1500 mm.
Campana central con profundidad de 1750 mm.

Versiones motorizadas:

Longitud de 1000 a 3000 mm.
Campana mural con 1500 mm de profundidad.
Motores disponibles:
- AC 7-9, 4 polos.
- EC 7-7.

DESIGNACIÓN

APLICACIÓN/USO

Captación instantánea de la intensa liberación de vapor de hornos profesionales en cocinas profesionales.

CONSTRUCCIÓN/COMPOSICIÓN

Construcción estándar:

Altura 400 o 500 mm.
Caras visibles en acero inoxidable cepillado 8/10e (AISI 304).
Estructura reforzada.
Cara inferior reducida para optimizar la zona de acumulación.
Filtros de choque de 25 mm de espesor, en acero inoxidable.
Canaleta interior con sistema de drenaje.

OPCIONES

Accesorios:

Iluminación:
- LED empotrada, resistente a altas temperaturas, IP 65 (clasificación 400º C / 90 minutos).
- Tubular T5 empotrada, de bajo consumo, IP 54.
Cuellos de conexión para conductos.
Registros de regulación de caudal (montados o sin montar).

Opciones:

Campana totalmente en acero inoxidable.
Chapa de prolongamiento vertical entre la campana y el techo.
Extracción: abertura circular del pleno en posición central.
Dimensiones a medida bajo pedido.
Adaptaciones posibles: campana en ángulo, paso de viga transversal, longitudinal o pilar.
Sustitución de placa de obturación por filtro.
Personalización del color de la campana.
Corte láser de la visera de la campana y retroiluminación.

EMBALAJE

Vendido por unidad.
Suministrado en palés de madera, con embalaje optimizado contra golpes durante el transporte.
Las campanas centrales se suministran en 2 partes para su instalación en obra.
Las campanas con una longitud superior a 3000 mm se suministran en varios módulos para su instalación en obra.
Protección de las chapas de acero inoxidable mediante película de fácil retirada.

DIMENSIONES

DIMENSIONES Y PESOS

Versiones no motorizadas

A) altura 400 o 500 mm; P1: profundidad (mural); P2: profundidad (central); Dimensiones en mm.

‍

Versión motorizada

A: altura visera 400 o 500 mm; P) profundidad; Dimensiones en mm.

‍

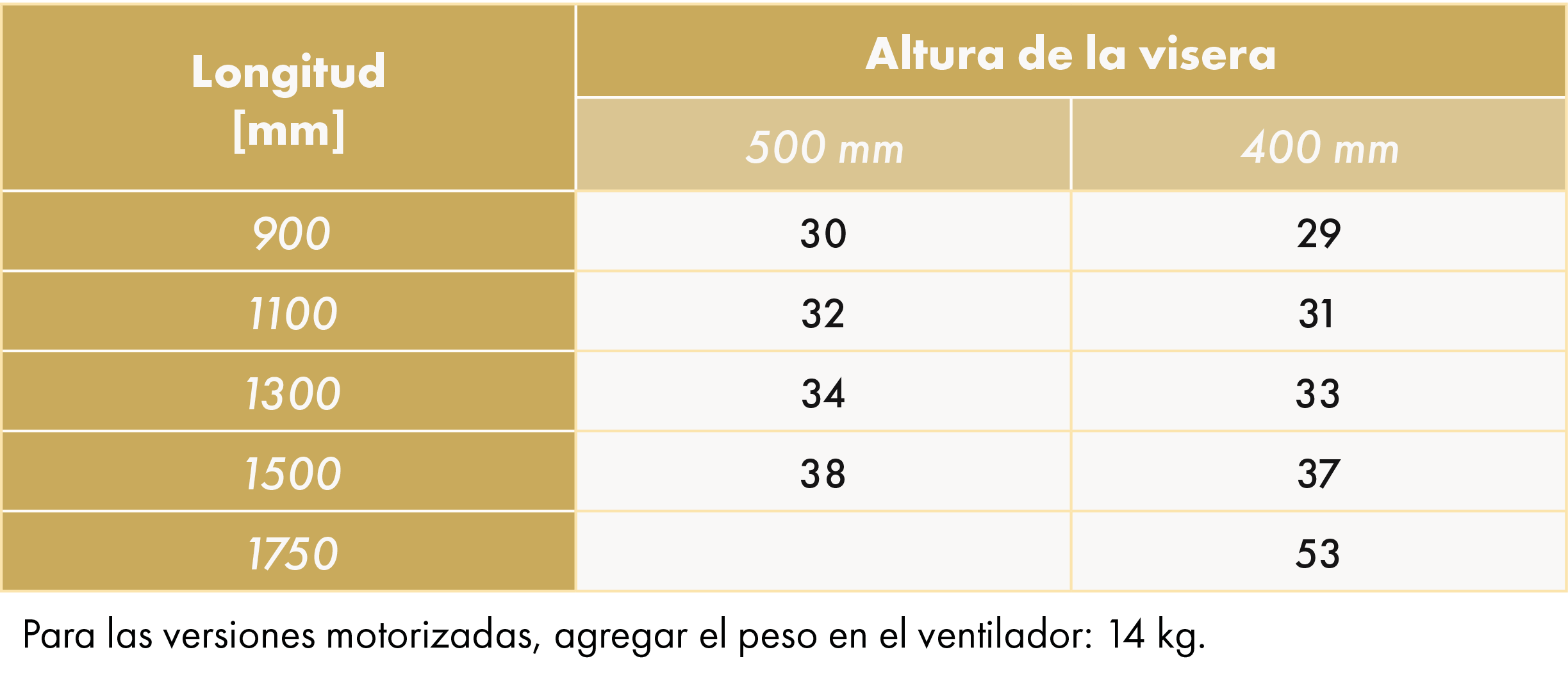

Pesos en kg por metro lineal

‍

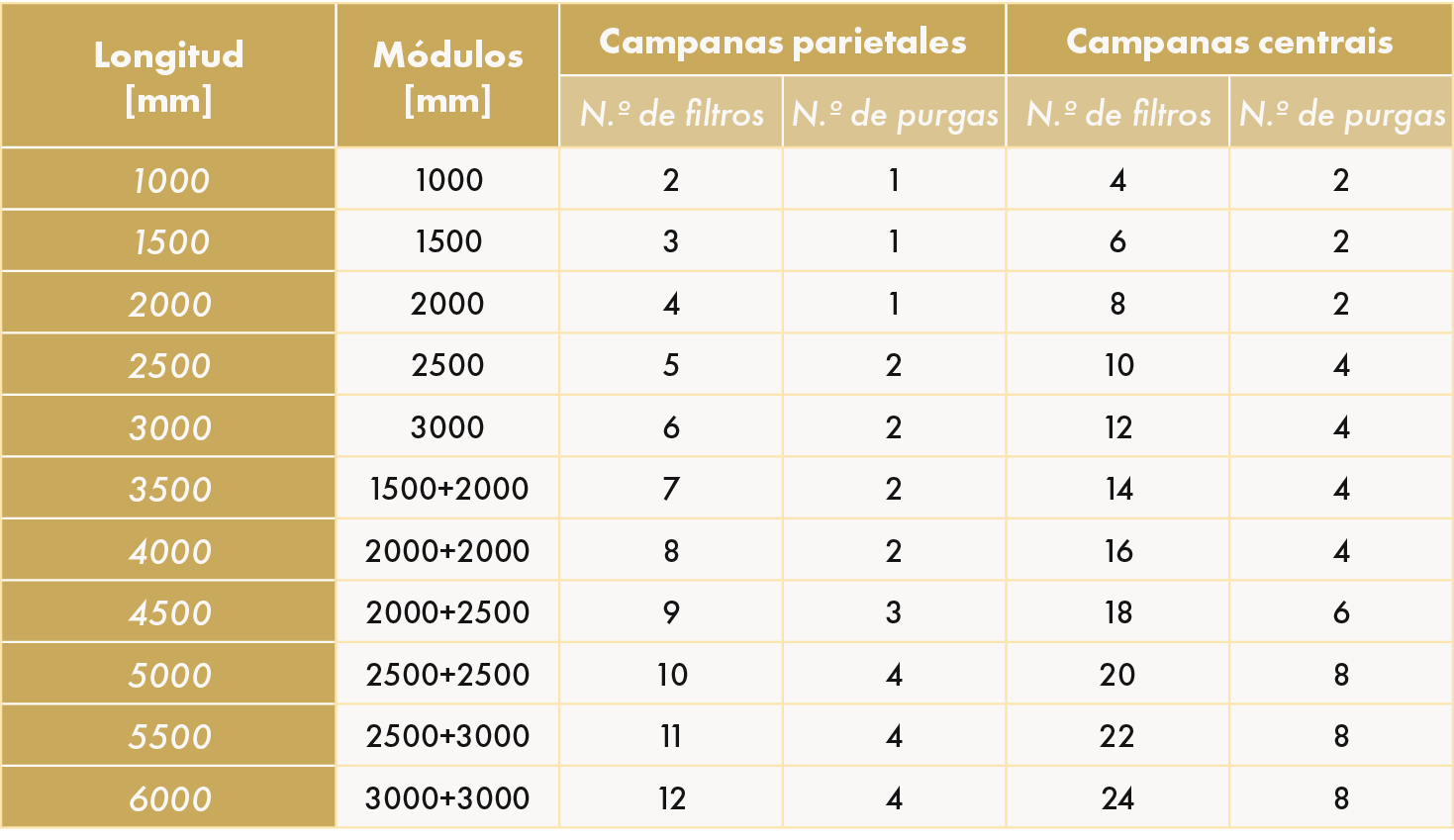

COMPOSICIÓN ESTÁNDAR DE LA CAMPANA

‍

PRINCIPIO DE FUNCIONAMIENTO

Captación con campana mural

‍

Captación con campana central

‍

MOTOTURBINA DE EXTRACCIÓN

Posición estándar: retorno centrado en la longitud

Otras posiciones posibles: consulte el apartado Soluciones Complementarias.

‍

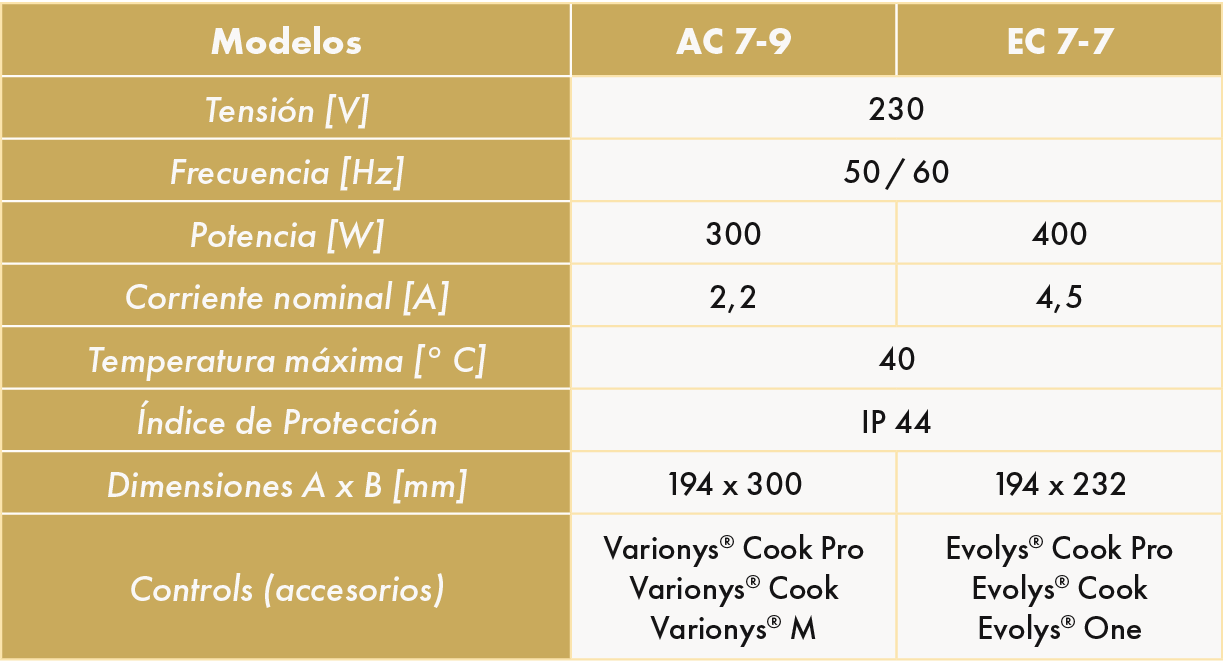

Características de los motores

‍

CURVA DE EFICIENCIA DEL FILTRO DE LABERINTO

Incluido de serie con la campana

Zona sombreada: caudal óptimo de filtrado

‍

CONFORMIDAD

Conforme a la norma EN 60 335: se incluye una rejilla en cada aspiración de aire para evitar cualquier contacto con las piezas en movimiento en la versión motorizada.

SELECCIÓN

CURVAS DE SELECCIÓN

Motoventilador AC 7-9, 4 polos

‍

Motoventilador EC 7-7

‍

Las curvas de selección aquí presentadas son indicativas y podrían sufrir modificaciones de acuerdo con la evolución de la gama France Air: por favor, consúltenos para más información.

Thank you! Your submission has been received!

Oops! Something went wrong while submitting the form.

Resultados

Perda de Carga (Pa)

Nível de Ruído - dB (A)

Copiar para Excel

INSTALACIÓN

ESQUEMA DE PUNTOS DE SUSPENSIÓN

Campanas no motorizadas

Módulo de 1000 a 2000 mm

A) Módulo = 1000, 1500 o 2000; Dimensiones en mm; Virolas suministradas como accesorio.

‍

Módulo de 2500 a 3000 mm

A) Módulo = 2500 o 3000; Dimensiones en mm; Virolas suministradas como accesorio.

‍

Campanas motorizadas

Módulo de 1000 a 3000 mm

A) Módulo = 1000, 1500, 2000, 2500 o 3000; Dimensiones en mm; Virolas suministradas como accesorio.

‍

EJEMPLO DE INSTALACIÓN

1) Aire nuevo; 2) Extracción; 3) Caja de ventilación; 4) Campana Atria Four o Atria Lav’Air; 5) 2 tipos de mandos posibles; 6) Horno o Lavavajillas; 7) Mandos a distancia disponibles para motorización AC; 8) Mandos a distancia disponibles para motorización EC; 9) Nivel de mando

ACCESORIOS

Remoção dos filtros

Acessório para remoção rápida de filtros.

Placas de obturação

Totalmente em aço inox.

Dimensões: 499 x 390 x 25 mm.

Peso: 1,4 kg.

Virola de ligação

Para ligação à rede de condutas, em placa, montada ou não montada.

Disponível nos Ø 315, 355, 400 mm (com ou sem abertura).

Registo de regulação

Registro rectangular de acero galvanizado para regular el flujo de la campana, instalado bajo un riel dentro de la extracción total de la campana.

Se entrega montado o desmontado.

Filtros de choque

Para reemplazar los filtros suministrados con el equipo (estándar).

Filtro totalmente en acero inoxidable.

Fácil de limpiar, con perforaciones para evacuar la grasa a lo largo de los filtros.

Eficiencia del 95%.

Dimensiones: 499 x 390 x 25 mm.

Peso: 1,8 kg

Posibilidad de personalizar los filtros: RAL pintado a su elección.

Comandos para hottes motorizadas

Para motorização AC:

Varionys® Cook Pro

Varionys® Cook

Varionys® M

‍

Para motorização EC:

Evolys® Cook Pro

Evolys® Cook

Evolys® One

Ligação à rede de condutas para gama Mooréa®

Colector de escape central trasero

Altura H: 400 mm — Ancho L: 400 mm

‍

Colector de extracción simple

Altura H: 300 mm — Ancho L: 425 mm

‍

Colector de extracción doble

Altura H: 300 mm — Ancho L: 960 mm

Painéis adicionais

Painéis disponíveis: lateral, posterior ou superior.

Em aço inox.

Hotte de canto

Capucha angular con ángulo de 90º.

Otros ángulos o ángulos exteriores: póngase en contacto con nosotros.

Prolongamento da hotte

Accesorio de extensión en acero inoxidable idéntico al de la campana (AISI 304) para garantizar la armonía estética.

Altura de 100 a 600 mm con escalón de 100 mm; para otras alturas (hasta 1000 mm), póngase en contacto con nosotros.

Construção personalizada

Longitud a petición:
consúltenos.

Adaptación para el paso de vigas o pilares.

El contorno y las dimensiones se definirán en el momento del pedido.

‍

Paso de vigas transversales

L/H/P: por especificar
(H o D: no más de 150 mm).

‍Paso longitudinal del haz

‍Pasaje del pilar

Otras personalizaciones

Personalización del color de la capucha.

Corte con láser de la visera del capó y la luz de fondo.

Posição de instalação do ventilador para hottes motorizadas

Posibles personalizaciones

Retorno vertical con ventilador descentrado

Retorno trasero y/o descentrado

Luminarias

Tubular T5 empotrada

Evita el desarrollo de gérmenes y la acumulación de grasa.
Fijación y mantenimiento sencillos, limpieza facilitada.
Lámpara fluorescente tubular T5 de bajo consumo, IP 54.
Cristal de policarbonato translúcido.
Conexión 230 V ~ 50/60 Hz.

Dimensiones:

‍

LED empotrada

Iluminación LED, IP 65, con resistencia a altas temperaturas: clasificación 400º C / 90 minutos.
Solución empotrada que evita las zonas de acumulación de suciedad y facilita la limpieza.
Excelente distribución de la iluminación a lo largo de toda la campana.
Conexión a 230 V ~ 50/60 Hz.
