Aeris®
diseño de válvula para insuflación o extracción
Ventajas
Diseño: estética cuidada.
Nivel sonoro reducido.
Robustez.
Obstrucción limitada.
Orientación del chorro de aire.
DESCRIPCIÓN TÉCNICA
GAMA
- Hay 3 modelos disponibles para caudales de hasta 400 m³/h, en 4 direcciones: diámetros de 125, 160 y 160 mm.
- Aplicable tanto en insuflación como en extracción.
- Aislamiento acústico para reducir los niveles sonoros.
- Deflectores extraíbles para orientar el chorro de aire en 2 a 4 direcciones.
- Montaje con adaptador metálico (se debe pedir por separado).
- Color estándar: blanco RAL 9003 mate (solo).
DESIGNACIÓN
APLICACIÓN/USO
- Inflación o rentabilidad en espacios del sector terciario o de la vivienda.
- Renovación o tratamiento del aire.
CONSTRUCCIÓN/COMPOSICIÓN
- Fabricado en plástico ABS blanco, RAL 9003 mate (equivalente).
- Cubierta frontal extraíble
- Mousse acústica para el Aérys® C.
- Estructura equipada con un soporte para la integración de filtros.
- Los deflectores extraíbles suministrados, montados en la válvula, permiten la orientación del chorro de aire en 2 a 4 direcciones.
- Junta de sellado.
OPCIONES
EMBALAJE
- Se vende por unidad.

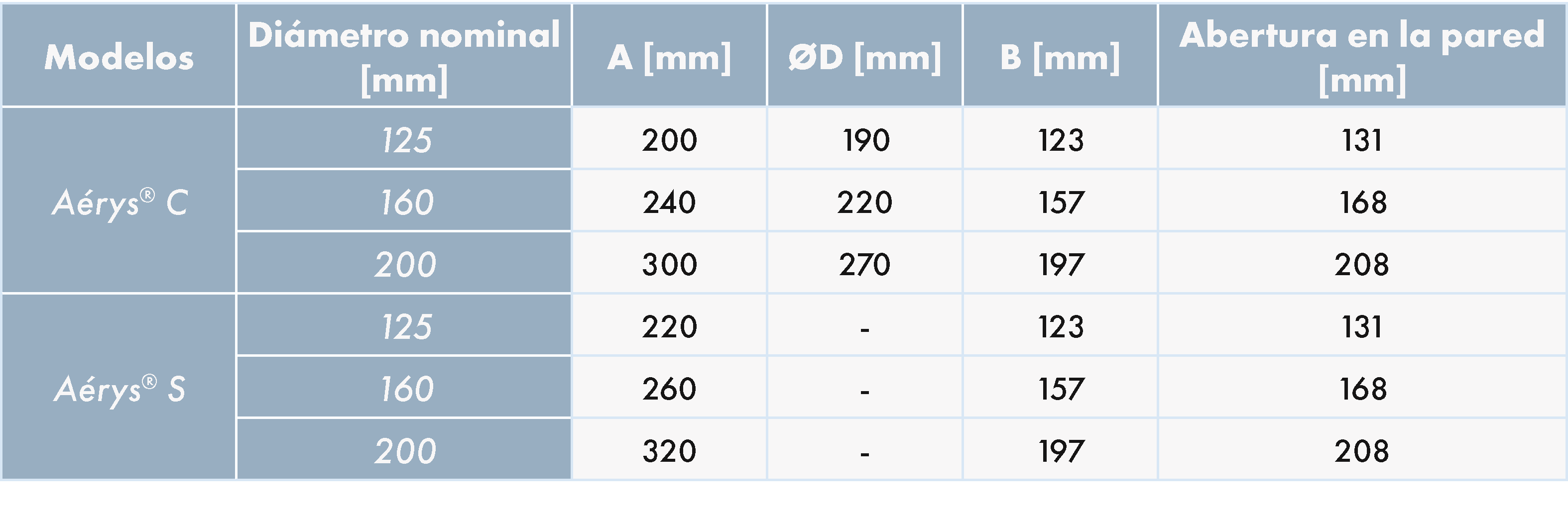

DIMENSIONES
DIMENSIONES
Posibilidad de instalar un RAD Regul'Air®2 en la conexión metálica en la posición indicada en el diagrama de diseño (1). Posibilidad de instalar la válvula directamente en un tubo rígido, sin necesidad de adaptación.

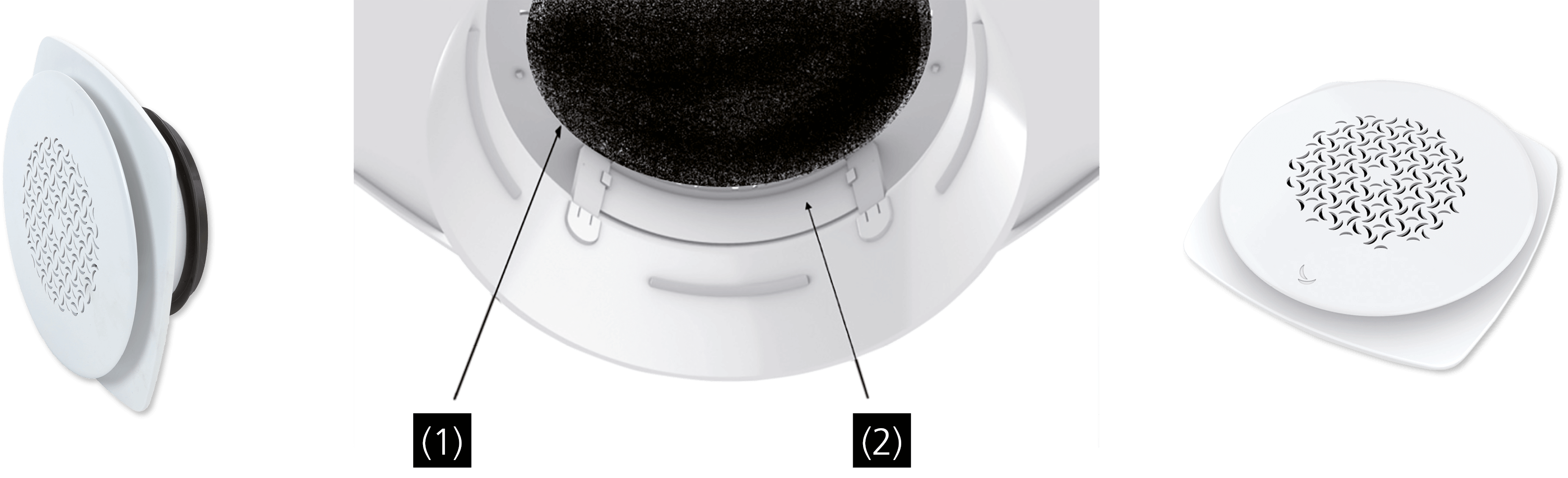

DETALLES DE LA VÁLVULA AÉRYS®
(2) - Deflector extraíble
(2) - Técnica - Los dos deflectores, suministrados y montados de fábrica, permiten dirigir el chorro de aire hacia su lugar. La modularidad de la insuflación (de dos a cuatro direcciones) permite ajustar la distribución del aire según las necesidades.
(3) - Confort acústico- Gracias a su espuma acústica impermeable, el difusor Aerys®funciona en una amplia gama de flujos sin causar ruido. La espuma acústica absorbe parte de los niveles de sonido.
(4) - Diseño - La bandeja deflectora del chorro de aire no solo permite el Aerys®tiene un diseño elegante y exclusivo, pero también distribuye el chorro de aire con un efecto Coanda amplificado.
SELECCIÓN
MESA DE SELECCIÓN PARA AÉRYS®

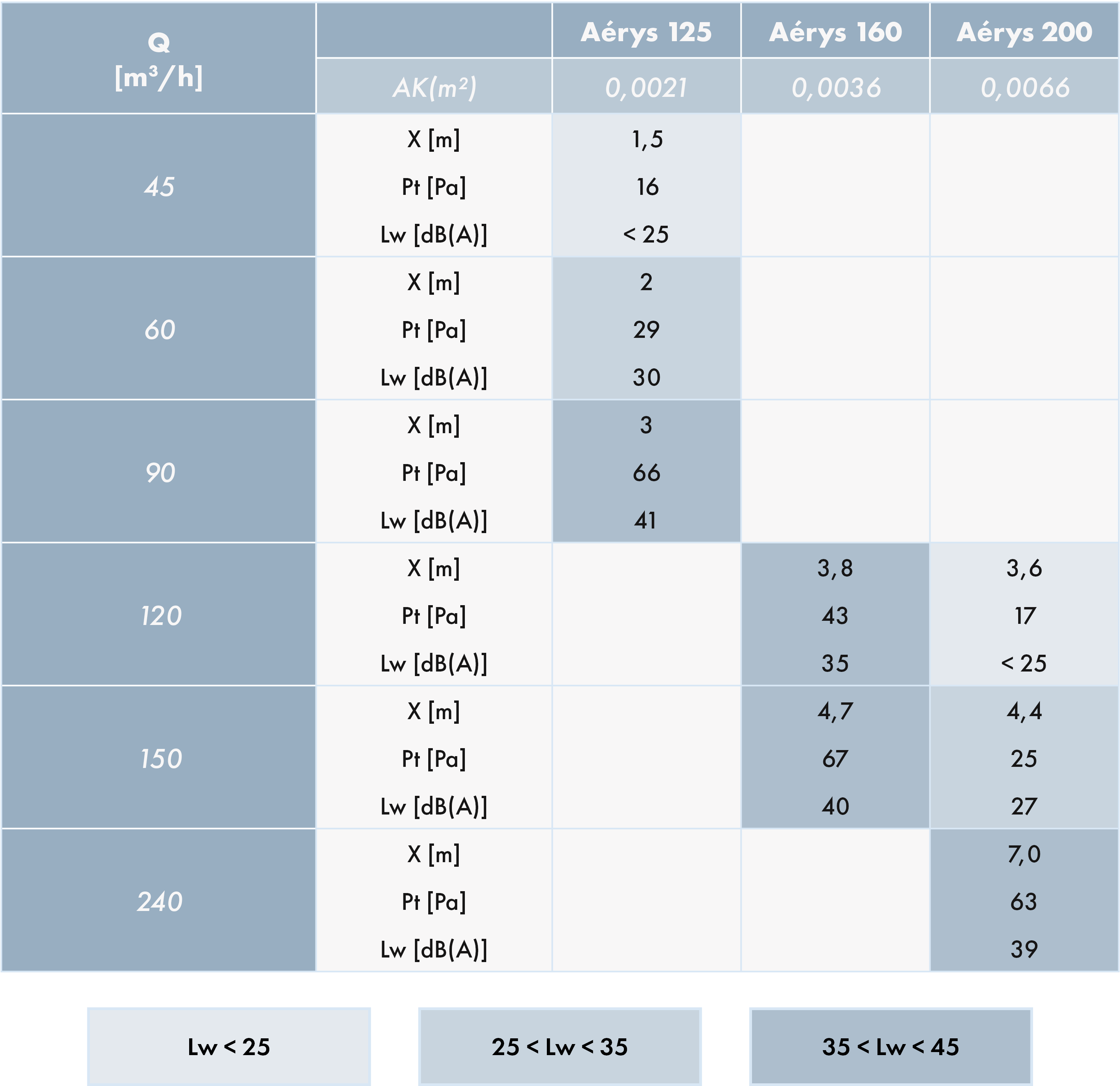

2 direcciones
Si: superficie útil [m²].
X [m]: rango de velocidad máxima en la zona de ocupación: Vz = 0,25 [m/s].
P: pérdida de carga [Pa].
Ley: potencia acústica sin atenuación ambiente [dB (A)].

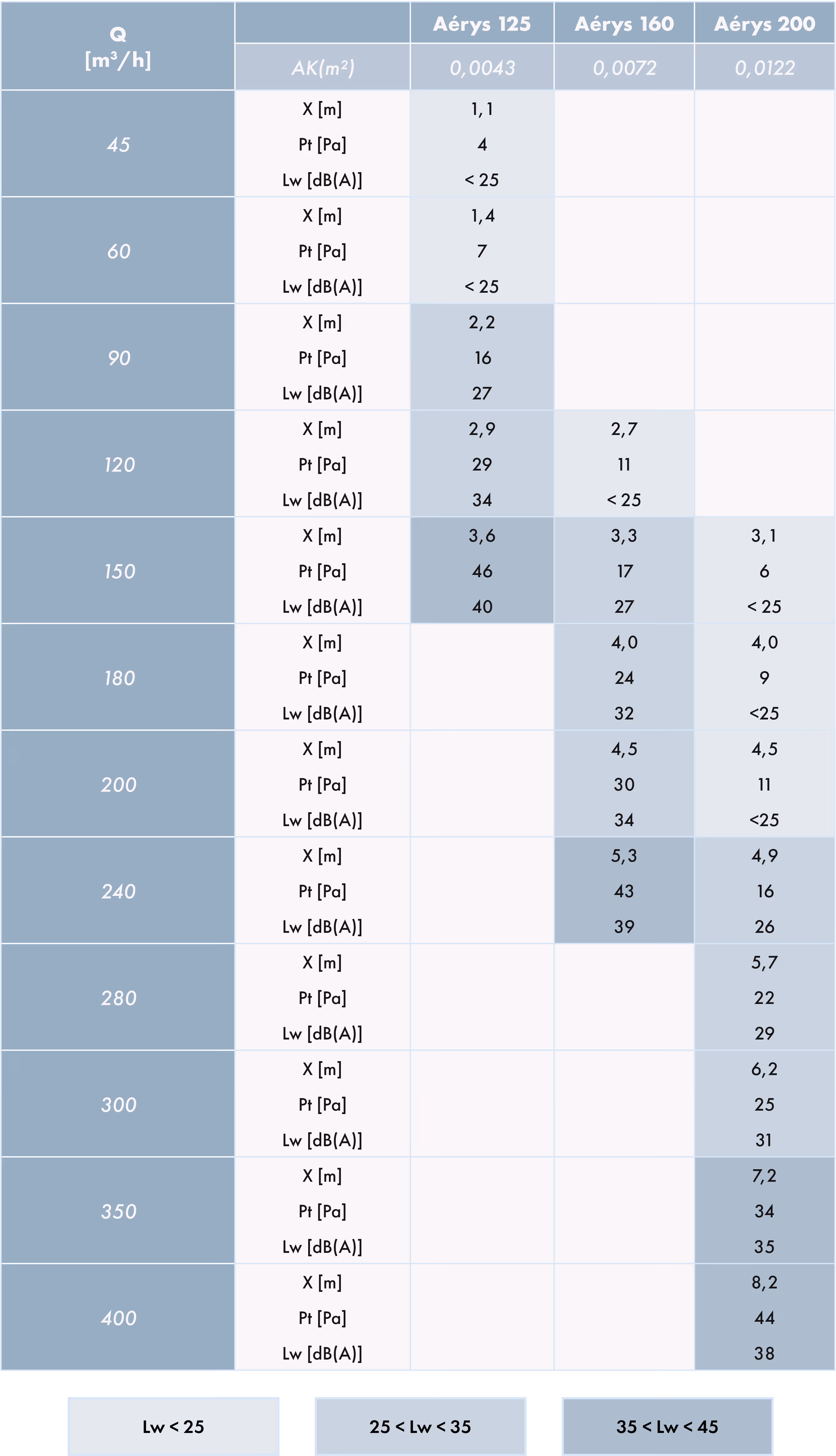

4 direcciones
Si: superficie útil [m²].
X [m]: rango de velocidad máxima en la zona de ocupación: Vz = 0,25 [m/s].
P: pérdida de carga [Pa].
Ley: potencia acústica sin atenuación ambiente [dB (A)].
Resultados
INSTALACIÓN
ACCESORIOS
Easy VMC
Solución para redes de conductos flexibles en aplicaciones de ventilación residencial.
Instalación rápida y sencilla.
Amplia gama de accesorios que permite una configuración altamente personalizada.
Consulte AQUÍ la ficha del producto para más información.
Filtro para Aérys®
Permite filtrar el aire de retorno y evita la obstrucción de la red.
Disponible en Ø 125, 160 y 200 mm.
Prefiltrado con pérdida de carga reducida.
Embalaje: paquete de 10 unidades en bolsa de plástico.
Adaptação placo metálica para Aérys®
Con 3 ganchos
Disponible en Ø 125, 160 y 200 mm.
Longitud 150 mm.
RAD Regul’Air® 2
Registro de caudal de aire constante.
Para instalar en la adaptación metálica.
Consulte AQUÍ la ficha de producto para más información.
Filtración de partículas finas
Cartucho para su instalación en el conector metálico.
Mousse de distribuição para Aérys®
Permite a aplicação da válvula Aérys® em insuflação. Para mais informações consulte a ficha de produto Aérys®.
