VGF.A® T60
registro de transferencia de guillotina
Este es un texto dentro de un bloque div.
Ventajas
Producto con certificación NF.
La instalación es posible a poca profundidad.
Resistente a ambientes húmedos.
Solución ignífuga E 60 (sin rejilla protectora).
Solución extintora EI 60 (con rejilla protectora).
Sin anillo de montaje.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Dimensiones: de 300 x 200 mm a 800 x 800 mm (largo x alto mm).
- Disparación por fusible térmico o manual.
- Posibilidad de integrar contactos al final del curso, al principio del curso o al final y al principio del curso.

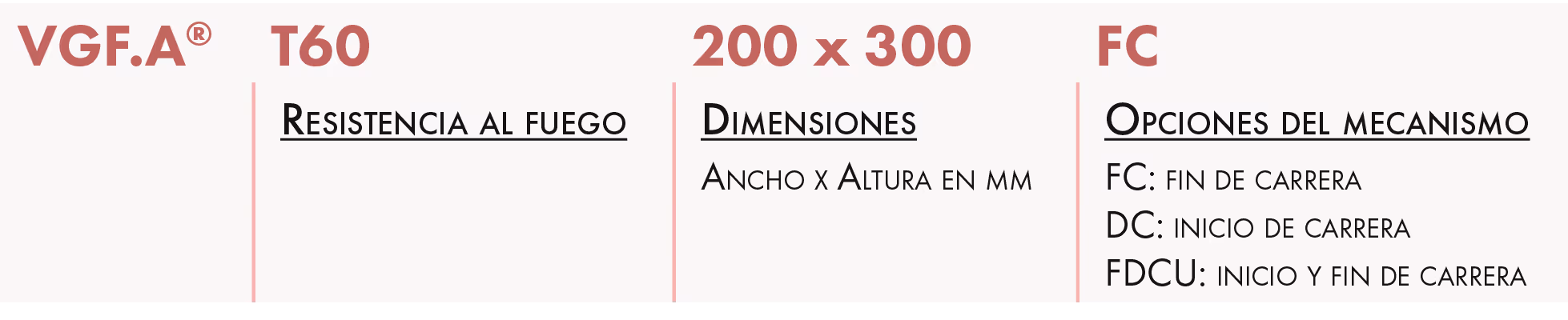

DESIGNACIÓN
APLICACIÓN/USO
- El registro VGF.A® T60 se utiliza como registro de transferencia: el registro se abre en la posición de espera y se cierra en la posición segura.
- En la posición segura (cerrada), permite la compartimentación entre volúmenes.
- Úselo en paredes de profundidad reducida.
- Uso en edificios de servicios y en viviendas colectivas.
CONSTRUCCIÓN/COMPOSICIÓN
- El registro VGF.A® T60 consiste en una guillotina móvil insertada en un marco de soporte equipado con rieles verticales que permiten que el panel móvil se mueva.
- Todos los mecanismos de control serán fácilmente accesibles.
- En caso de incendio, la estanqueidad se asegura mediante una junta intumescente instalada en el perímetro de la abertura a sellar.
- Atención: la rejilla de seguridad Cyclades® 3T es esencial para mantener la clasificación de resistencia al fuego (EI 60 S) de la caja registradora de transferencias.
OPCIONES
- Consulte la pestaña Accesorios.
EMBALAJE
- Vendido por unidad.
DIMENSIONES
CONFORMIDAD
- Producto certificado por la NF, marcado que garantiza el cumplimiento de la norma NF-S-61-937, del 1 de diciembre de 2003 y la NFS 61-937-11 de junio de 2012, así como del decreto del 22 de marzo de 2004, así como con las características complementarias del reglamento específico RP 264.
- Producto probado de acuerdo con la norma EN 1634-1.
MARCADO CE
- Los registros de transferencias no se verán afectados por la obligación de marcado CE.

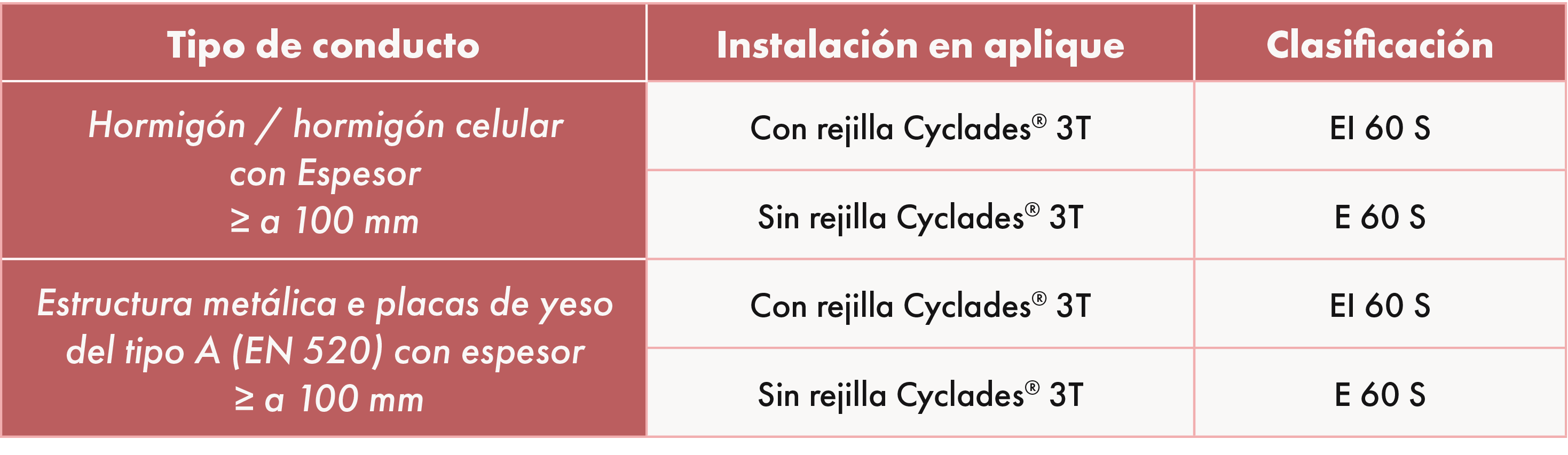

RESISTENCIA AL FUEGO
LÍMITES DE USO
- Disparación por fusible térmico o manual.
- No hay posibilidad de control remoto, ni motorización.
DIMENSIONES
Compuerta
Rejilla Cyclades® 3T
SELECCIÓN
SUPERFICIE ÚTIL
Datos presentados en m²
INSTALACIÓN

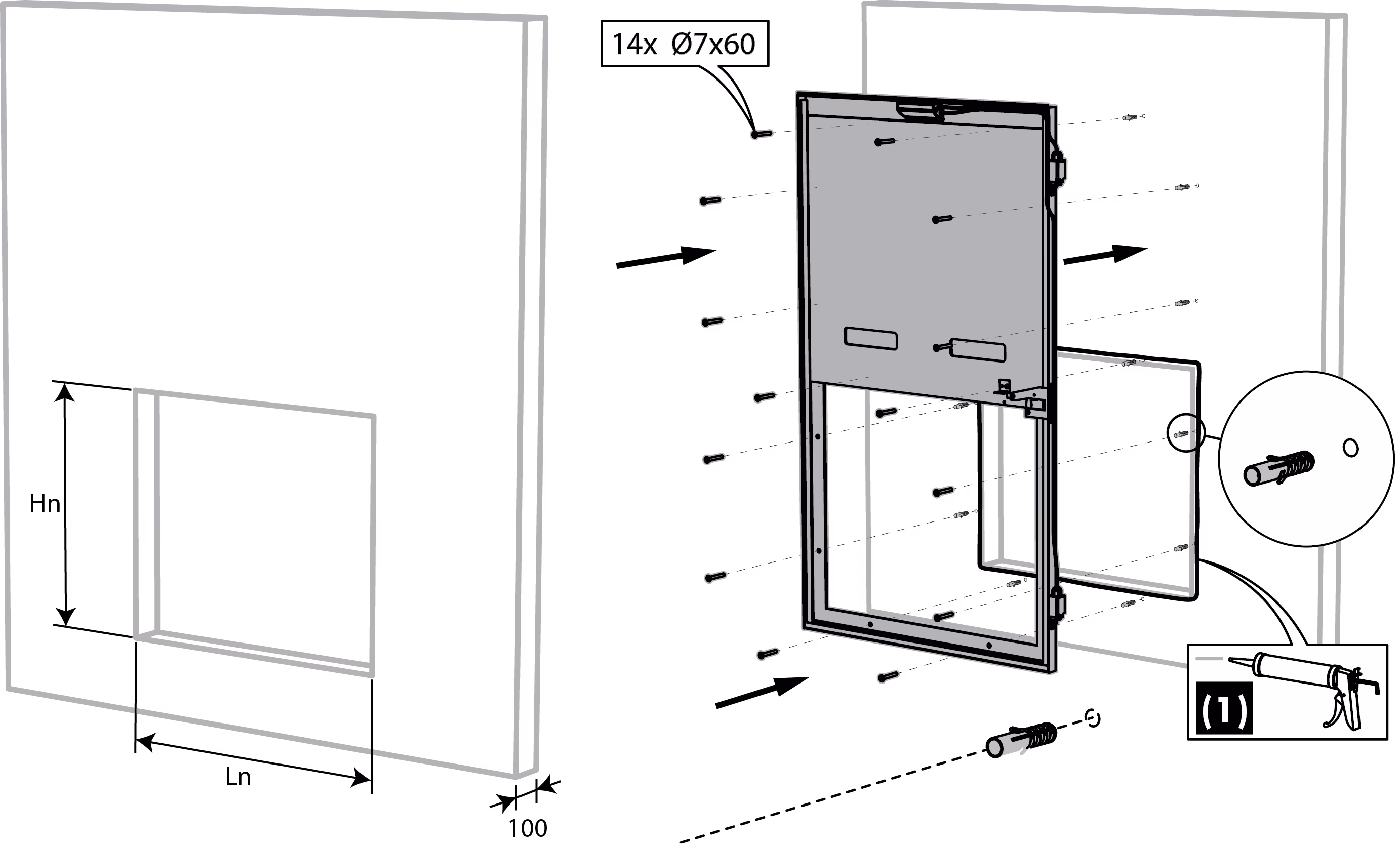

INSTALACIÓN EN MURO CONCRETE
Instalación de la compuerta
Instalación de la parrilla Cyclades® 3T

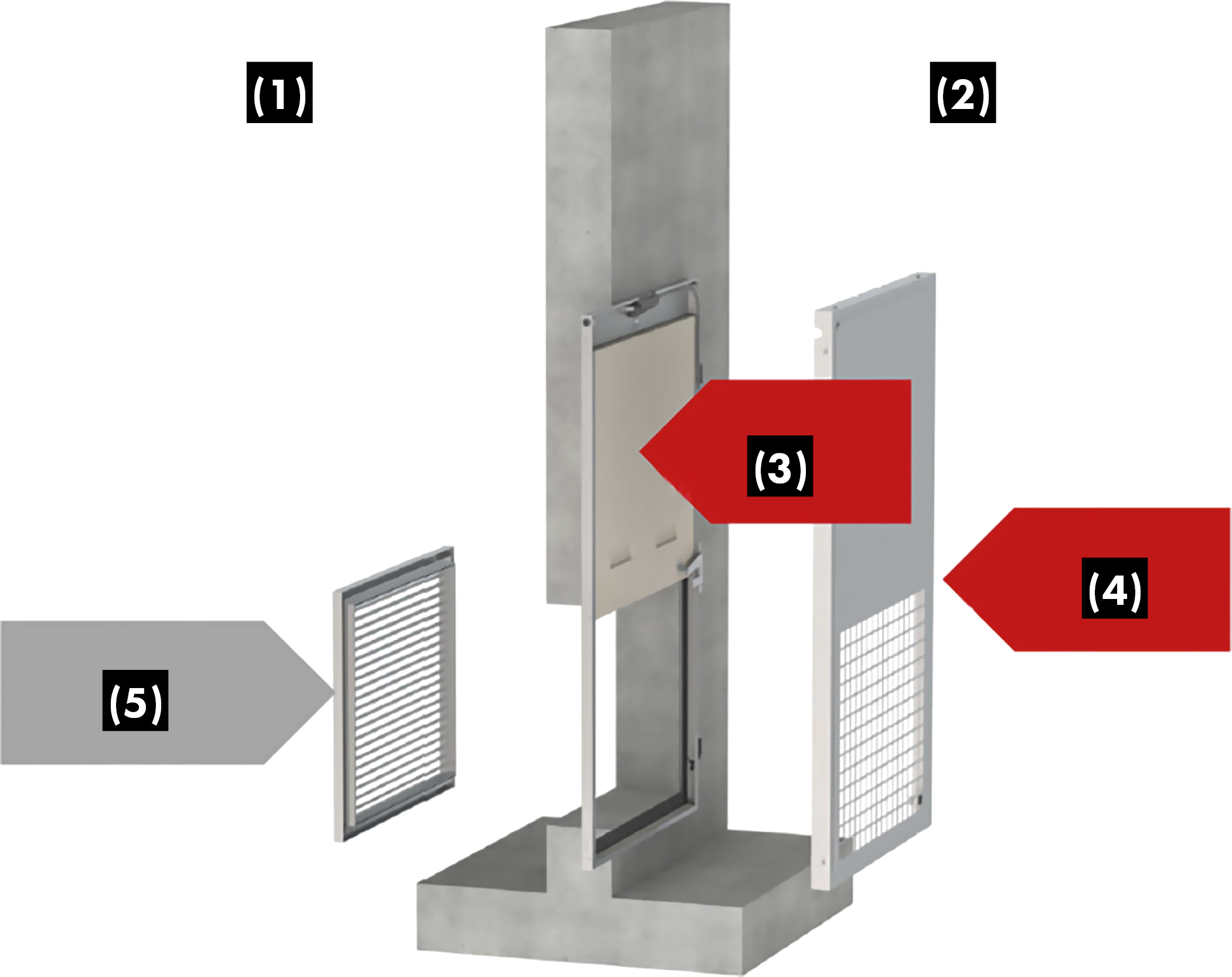

PRINCIPIO DE FUNCIONAMIENTO
- Montado en una pared que separa una cámara de combustión y una zona de circulación, el registro de transferencia VGF.A® T60 garantiza la entrada de aire nuevo y puede producir tanto un efecto de barrido como de sobrepresión.
- La búsqueda posibilita las rutas de evacuación del público y la intervención de los equipos de rescate.
- La presurización de los lugares adyacentes al volumen dañado permite protegerlos y limitar la propagación del fuego.
- En caso de incendio en las proximidades, el tronco se cierra automáticamente por gravedad tras el encendido del fusible térmico colocado en la corriente de aire, para garantizar la compartimentación entre las instalaciones.
(2) - Cámara de protección contra incendios hacia las escaleras
(3) - Registrar VGF.A® T60
(4) - Parrilla Cyclades®
(5) - Parrilla Cyclades® 3T
CONSEJOS DE INSTALACIÓN
- La rejilla de seguridad Cyclades® 3T es esencial para preservar la clasificación de resistencia al fuego del registro VGF.A® T60.
- El registro se instalará en la dirección del fuego, frente al mecanismo de activación.
ACCESORIOS
Cyclades® 3T
La rejilla de seguridad es esencial para mantener el grado de resistencia al fuego de la caja registradora de transferencias.
Kit contactos de posição para VGF.A® T60
FDCU: contactos de inicio e fim de curso.
FCU: contactos de fim de curso.
DCU: contactos de início de curso.
Kit fusível térmico
