Ventajas
Reducción de las potencias de refrigeración instaladas.
Utilización en calefacción, refrigeración y/o climatización.
Instalación en el suelo o suspendida (hasta 3 m).
Gama
2 modelos:
- Con instalación en el suelo.
- Con instalación suspendida.
Caudal:
- Hasta 7000 m³/h para los modelos de pie y hasta 10000 m³/h para los modelos suspendidos.
Cada modelo está disponible en 4 versiones:
- VA-ZD K: estándar, ajuste manual.
- VA-ZD B: control remoto por cable.
- VA-ZD E4: control del servomotor.
- VA-ZD T: regulación por sistema termo-direccional.

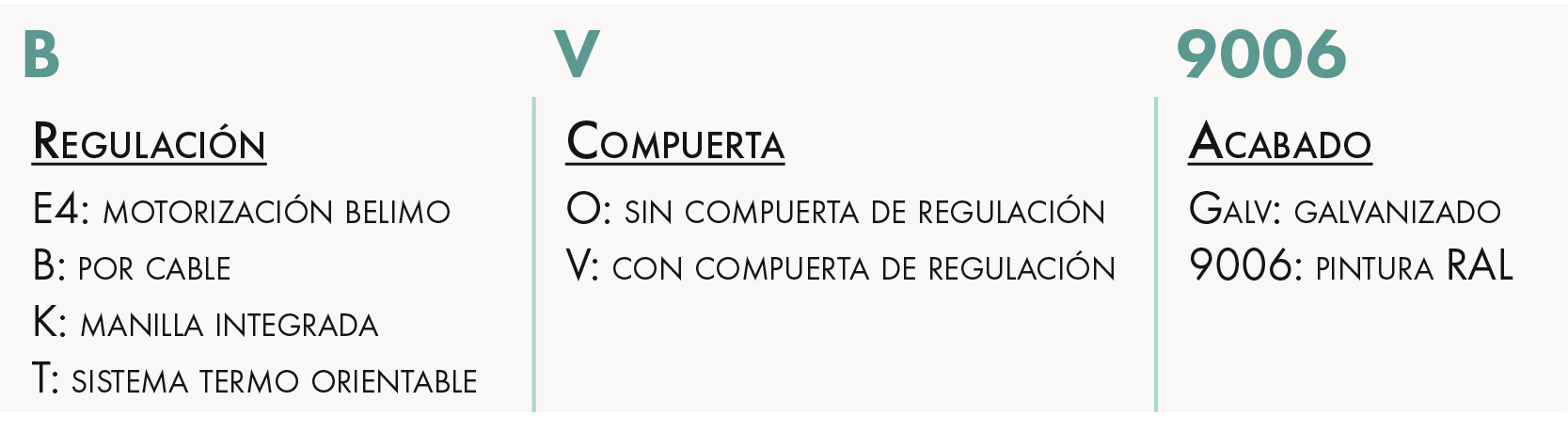

Denominación
Aplicación / Utilización
- Climatización de edificios industriales, difusión baja velocidad.
- Edificios con altas cargas térmicas internas.

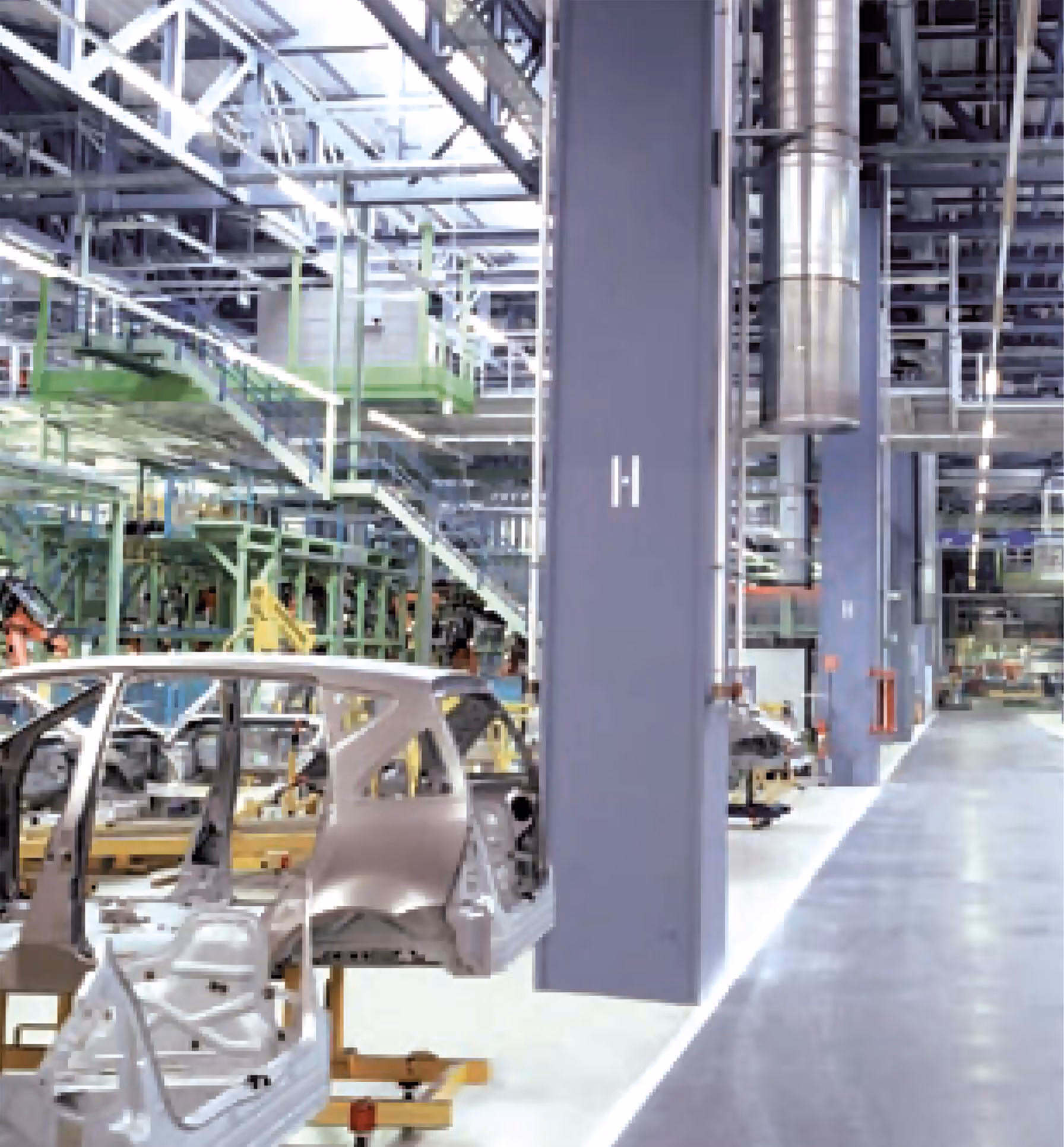

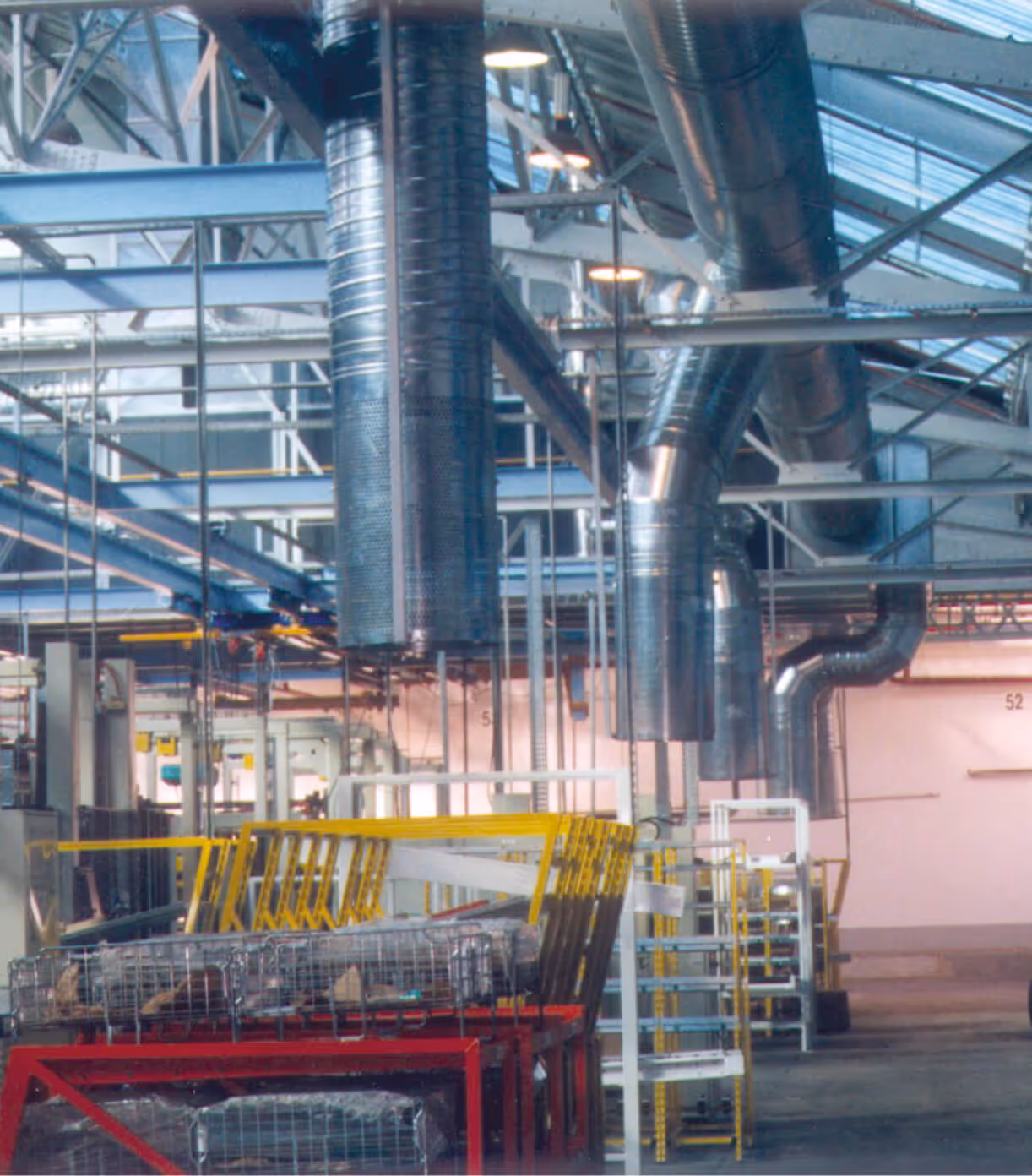

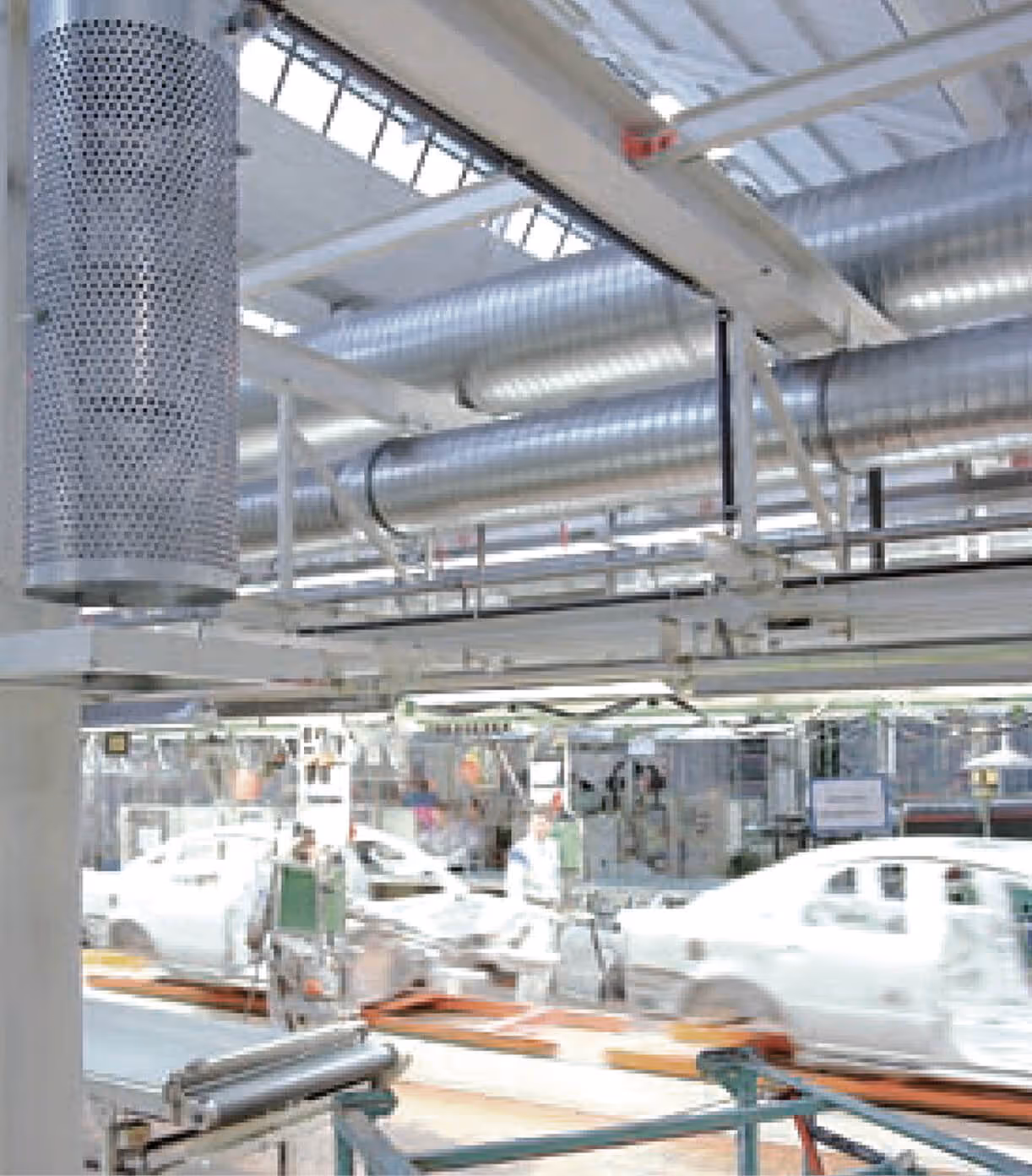

- Edificio con alto grado de contaminación (industria automotriz, mecánica, entre otras).
- Medios corrosivos (opción de acero inoxidable).
Construcción / Composición
- Difusor de chapa de acero galvanizado, sin pintar.
- Cuello conexión con junta de estanqueidad.
- Compuerta de regulación del caudal de aire (modo verano/invierno).
- Dimensiones permitidas para todos los modelos: diámetro [mm] = 250, 315, 355, 450, 560 y 630 mm.
Opciones
- Acero inoxidable.
- Difusor pintado.
- Alimentación inferior
Embalaje
- Vendido por unidad.

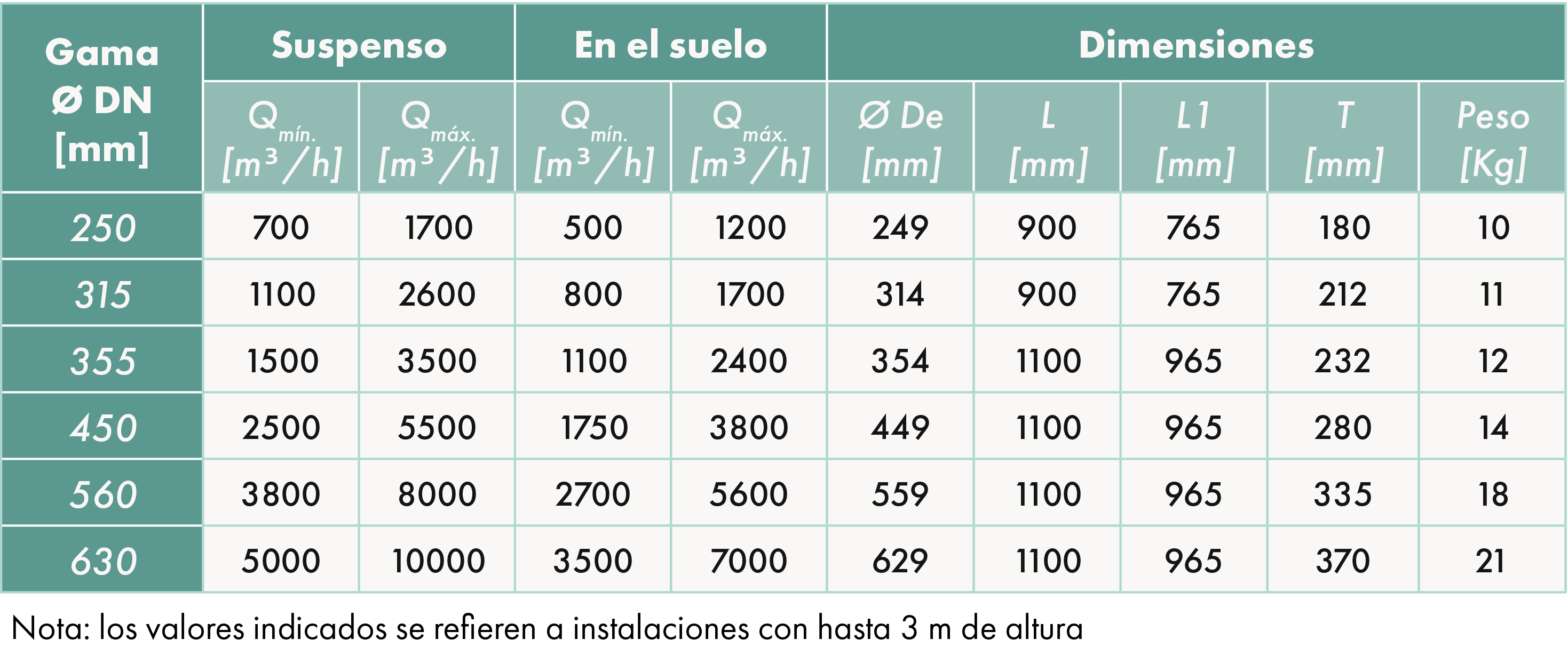

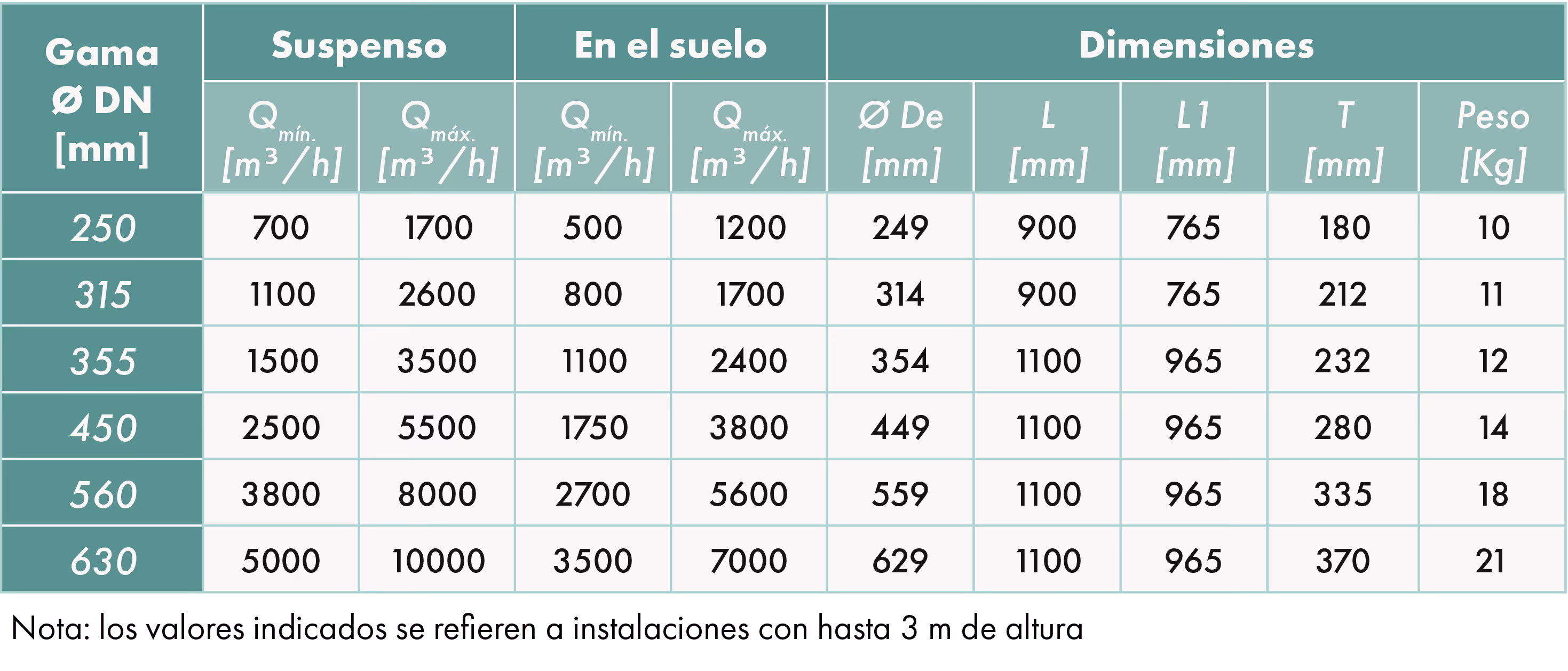

DIMENSIONES
- Cilindro de chapa perforada
- Enlace
- Fondo
- Diafragma
- Tubo conductor
- Compuerta de dosificación
- Perfil de la suspensión
Los sistemas de baja velocidad difusión permiten reducir el caudal de aire, con lo que se reducen los costes energéticos.

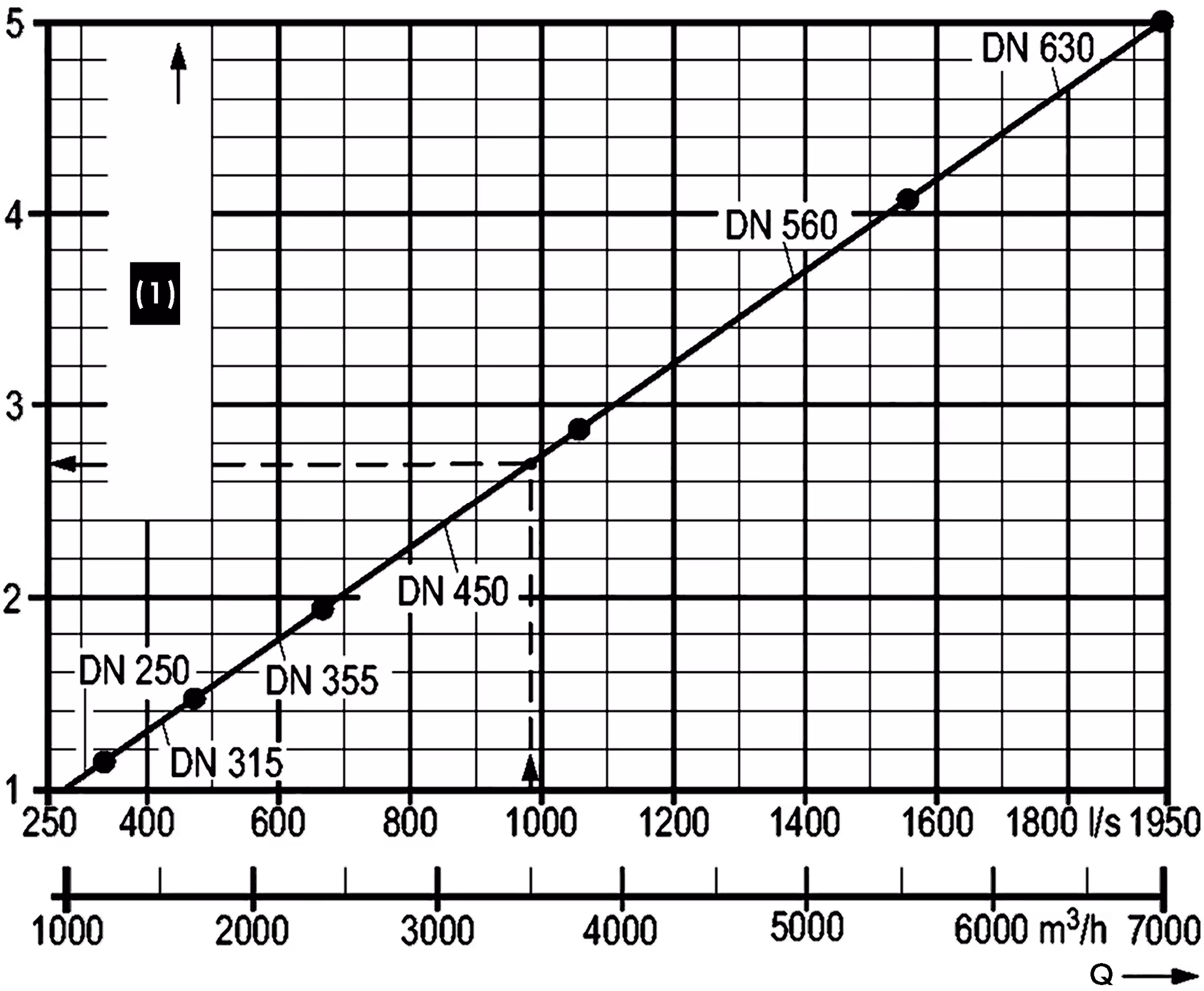

LÍMITES DE UTILIZACIÓN
Altura máxima para VA-ZD con instalación suspendida:
- 3 m (base del difusor).
- La diferencia máxima de temperatura entre impulsión y el ambiente es de ± 10° C.
VA-ZD con instalación en el suelo
- Modo de refrigeración: temperatura mínima de entrada de aire de 18° C.
- Modo calefacción: la diferencia máxima de temperatura entre impulsión y la habitación es de ± 10° C.
- Distancia mínima de los puestos de trabajo.

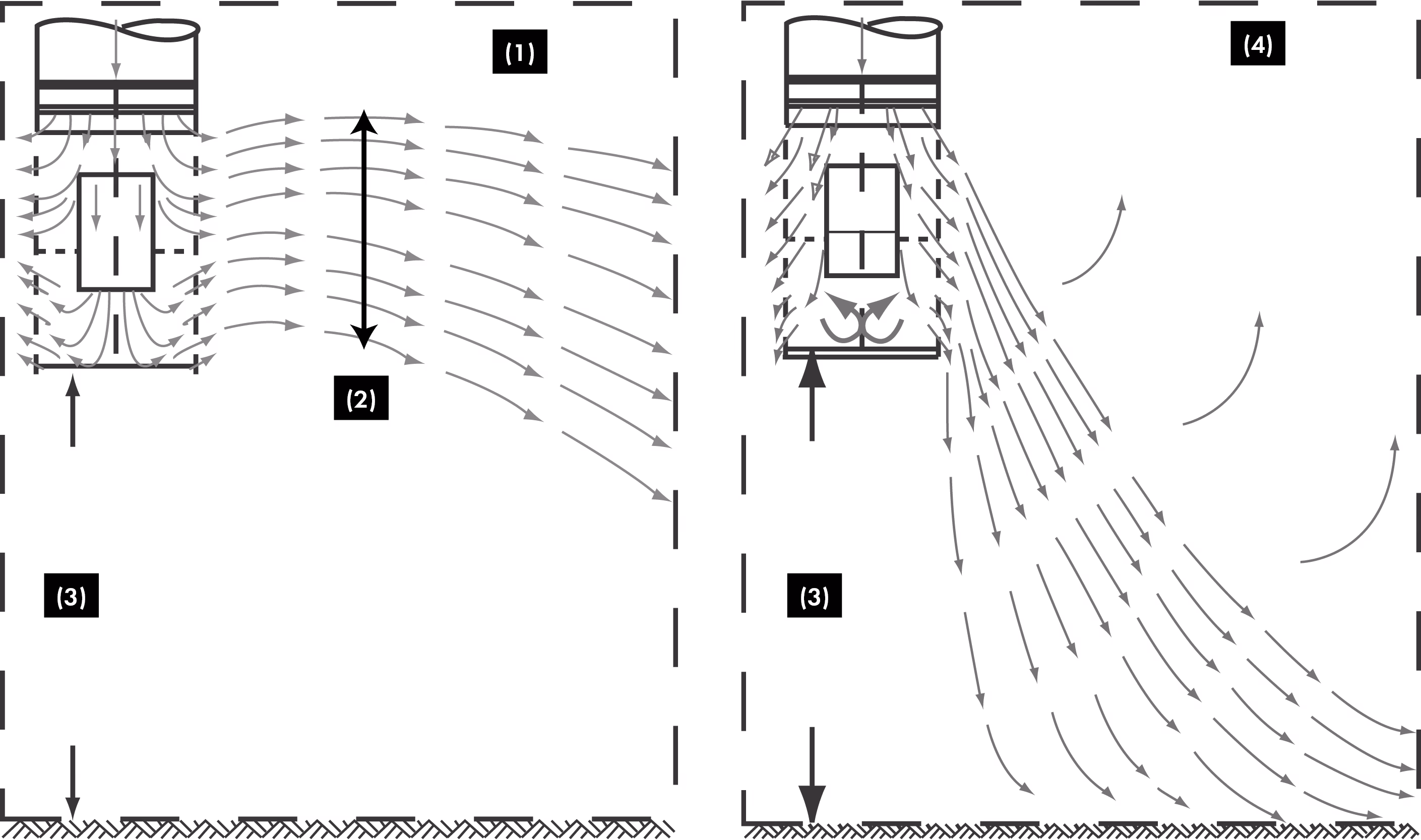

PRINCIPIO DE FUNCIONAMIENTO
Refrigeración: compuerta abierta
- Una parte del flujo de aire se difunde directamente sobre la superficie del difusor.
- El resto llega al fondo del difusor y se desvía oblicuamente.
- Así, el aire se difunde por todo el difusor a baja velocidad.
Calefacción; compuerta cerrado
- El flujo de aire se dirige hacia abajo.
- Se crea una fuerte depresión en la parte inferior del difusor, aumentando así las velocidades del aire en la salida.
Instalación aérea
Instalación del suelo
INSTALACIÓN
Calefacción/refrigeración, instalación suspendida
- Conexión del difusor a techo.
Calefacción/refrigeración, instalación en el suelo
- Conexión del difusor a techo.
INICIO
El ajuste de compuerta se realiza de forma diferente en cada modelo:
- VA-ZD K: ajuste manual por medio de un pomo en el difusor.
- VA-ZD B: ajuste manual por cable.
- VA-ZD E4: control del servomotor situado en el marco del difusor.
- VA-ZD T: regulación por control termomecánico.
(modo de calentamiento)
CURVAS DE PRESELECCIÓN

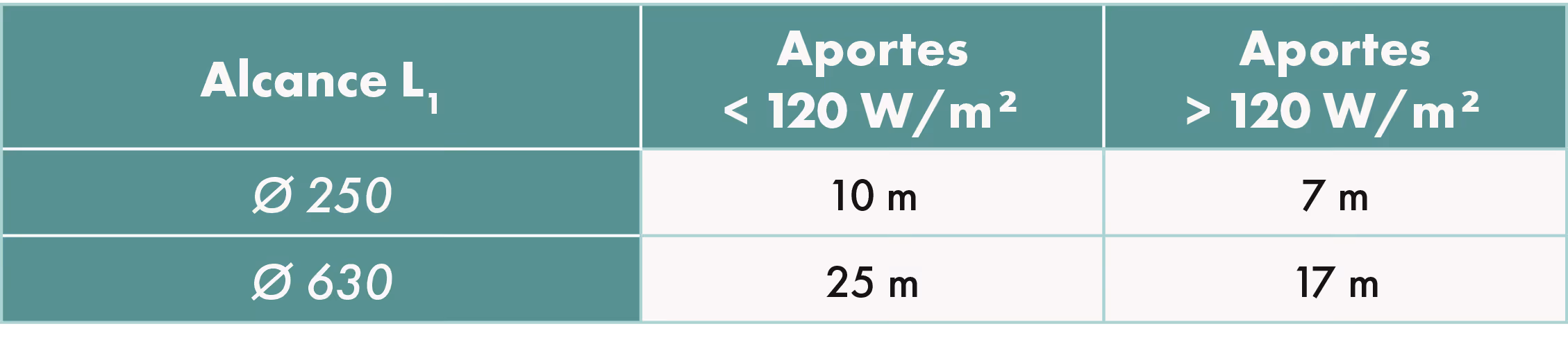

Alcance, nivel sonoro y pérdida de carga en función de caudal por el difusor
Posición del difusor:

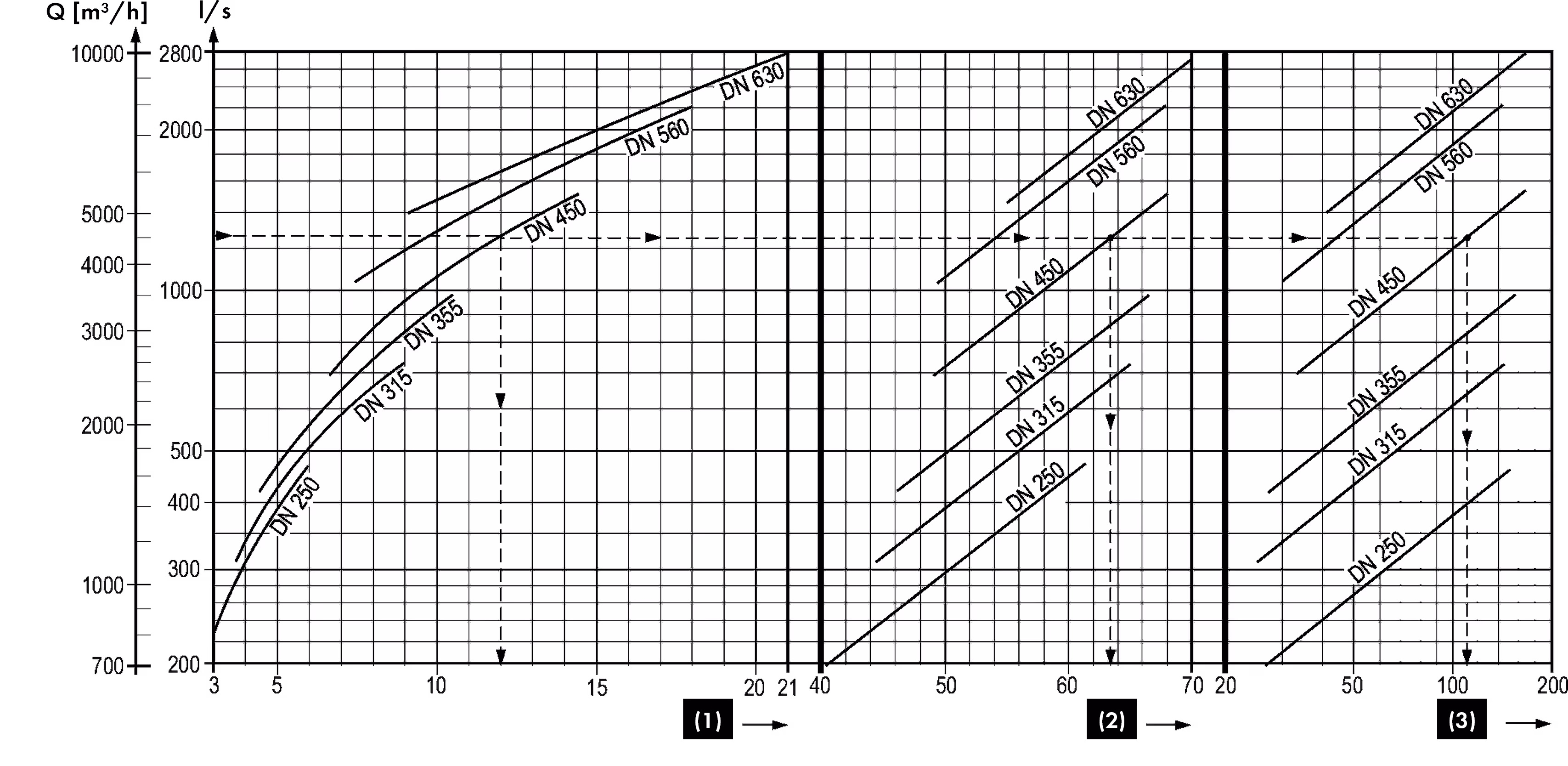

Difusor suspendido a 3 m:

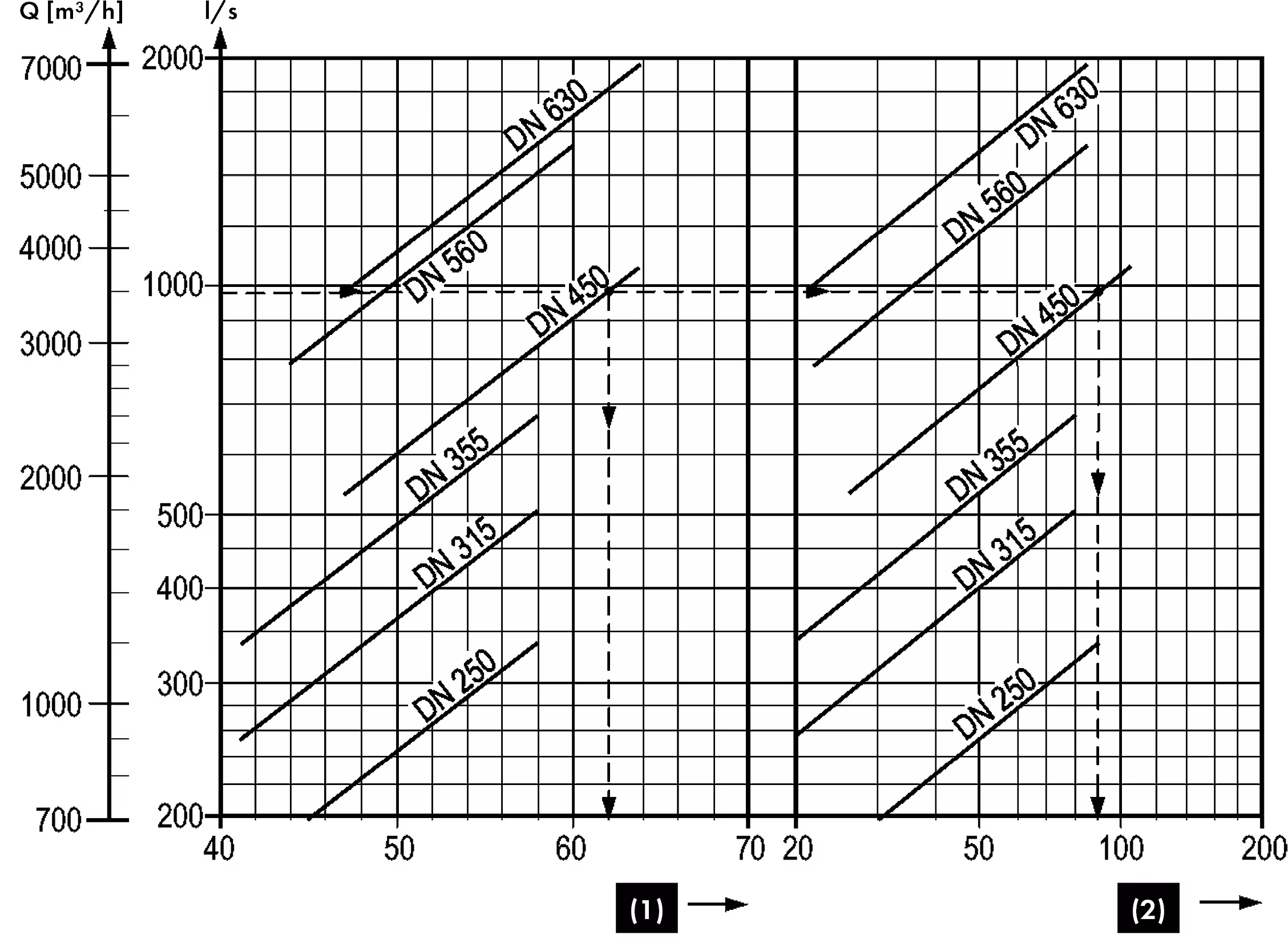

Difusor instalado en el suelo (con finas perforaciones):
- En el suelo, el alcance depende únicamente de las fuentes de calor.
- Para una selección detallada en modo de calefacción, consúltenos.
La versión VA-ZD T no utiliza ninguna fuente de energía auxiliar: menores costes de funcionamiento.
