Textil'Air® Square
difusores cuadrados en tejido de poliéster, para insuflación (S) o insuflación/retorno (S/R)
Este es un texto dentro de un bloque div.
Ventajas
Difusión en 4 direcciones de manera uniforme e indirecta: inducción + efecto Coanda.
Instalación sencilla: sustitución de la placa de falso techo de 600 x 600.
Peso ligero del difusor (menos de 1,5 kg).
Solución 2 en 1 con cámara de tejido de poliéster integrada: optimización del transporte, el almacenamiento y la instalación.
Lavable: fácil mantenimiento, mayor durabilidad del difusor.

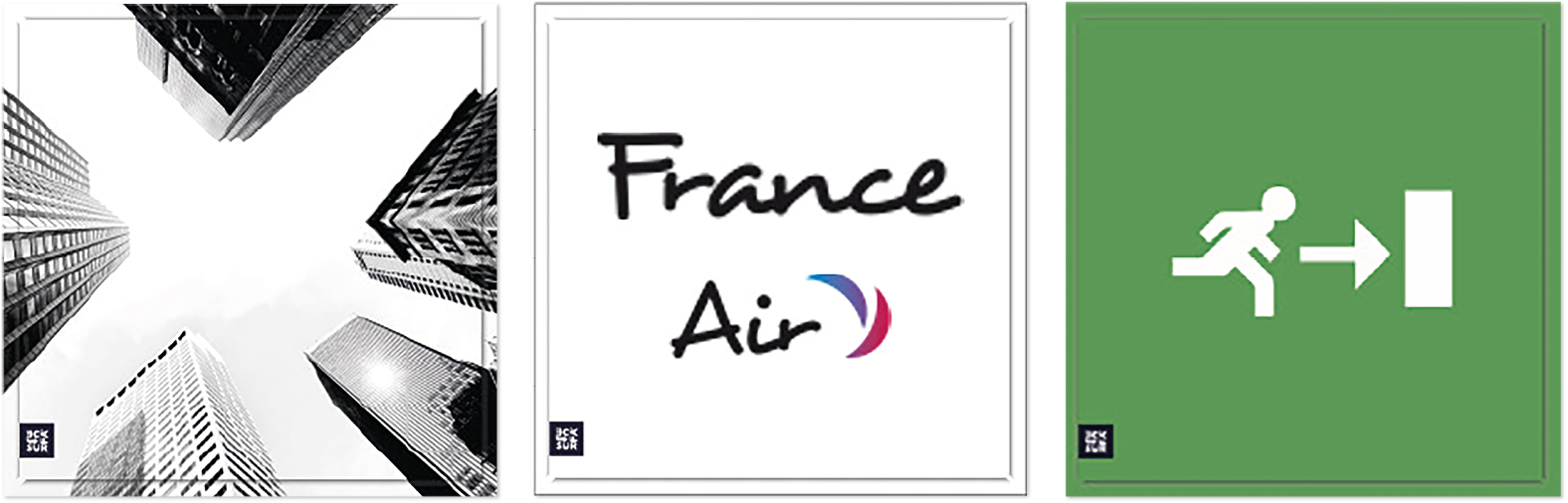

Personalización total: color, imagen/fotografía, logotipo, señalización, entre otros (opcional).
Clasificación de resistencia al fuego M1.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
1 versión de insuflación (S):
- Adaptación al conducto de insuflación: de 160 a 250 mm de diámetro.
- Caudales: de 100 a 1400 m³/h.
- Instalación en falso techo: T24, T35 y Línea fina.
1 versión para insuflación/retorno (S/R):
- Adaptación al conducto de insuflación: de 160 a 250 mm de diámetro.
- Adaptación al tubo de retorno: Ø160 mm.
- Caudales: de 100 a 800 m³/h.
- Instalación en falso techo: T24, T35 y Línea fina.

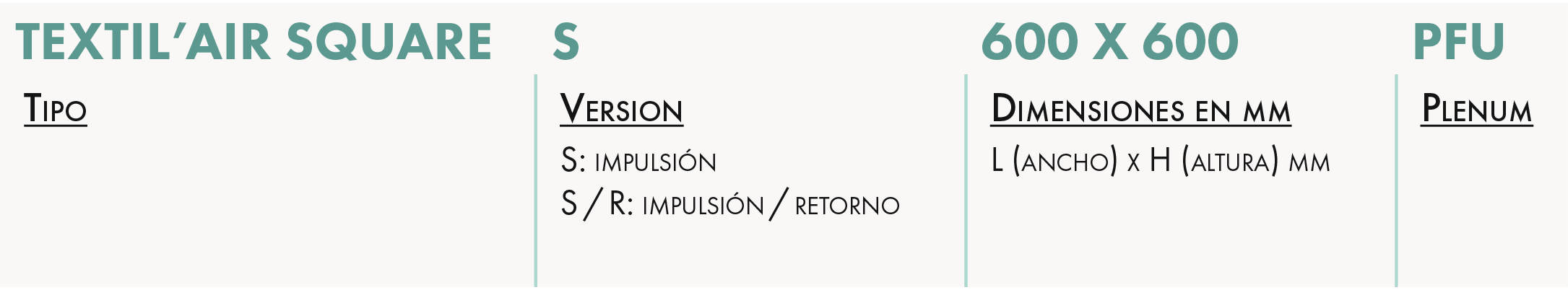

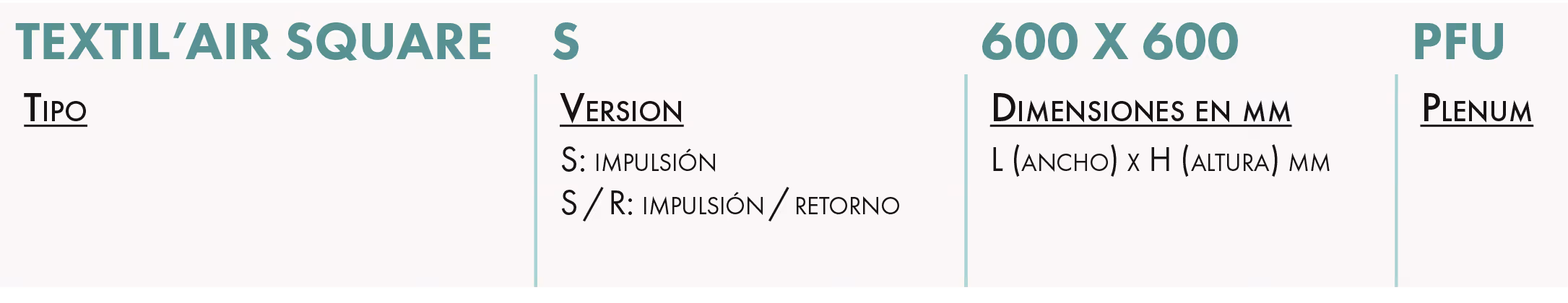

DESIGNACIÓN
APLICACIÓN/USO
- Difusor en tejido de poliéster de 4 vías para insuflación o insuflación/retorno.
- Aplicaciones de flujo variable.
- Aplicaciones con requisitos arquitectónicos resueltos mediante la opción de personalización de tejidos.
- Aire acondicionado de edificios del sector terciario como oficinas, espacios comerciales, entre otros.
CONSTRUCCIÓN/COMPOSICIÓN
- Anillo de PVC con juntas de PLA.
- Superficie difusora en tejido de poliéster (30% reciclado).
- Totalmente en tejido de poliéster (100% reciclado).
- Refuerzo del panel de retorno en fibra de vidrio.
- Clasificación de resistencia al fuego: M1.
- Acabado estándar: tela blanca, gris o negra.
OPCIONES
- Filtro para la versión de insuflación/retorno (S/R).
- Personalización de la tela a pedido: color, imagen/fotografía, logotipo, señalización, entre otros.
EMBALAJE
- Vneendido por unidad.
DIMENSIONES
CARACTERÍSTICAS TÉCNICAS
Curvas de rango para una velocidad de 0,25 m/s, a 30 mm del techo, insuflación isotérmica
Versión S
Versión S/R
SELECCIÓN
MESA DE SELECCIÓN PARA TEXTIL'AIR SQUARE
(3) Versión Textil'Air® Square S/R: retorno sin filtro; (4) Versión Textil'Air® Square S/R: retorno + filtro G4
X: Rango de velocidad máxima Vt = 0,25 m/s [m];
P: Pérdida de carga [Pa]
Lw: potencia acústica sin atenuación local + 5 dB (A) [dB (A)].
Ensayo en condiciones isotérmicas.
INSTALACIÓN
INSTALACIÓN DE LA VERSIÓN S
(2) - Fije la tela alrededor del aro
(3) - Fija todo el tejido al difusor y, a continuación, pégalo a la férula
