Temperys® ECM

caja de insuflación de doble revestimiento con batería de calefacción autorregulable y filtro

Este es un texto dentro de un bloque div.

Ventajas

Máximo confort: control de potencia de calefacción integrado.
Instalación simplificada: ventilador, batería y filtro gravimétrico ISO 65% (G4) incluidos de serie (los filtros ISO PM10 70% (M5) e ISO PM2.5 65% (F7) están disponibles como opción).
Batería totalmente cableada.
Voladizos reducidos para su instalación en falsos techos: de 320 a 470 mm.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

6 modelos: 500, 1000, 2000, 3000, 5000 y 8000
Caudal de 50 a 10000 m³/h.
Conexiones circulares.
Alcance eléctrico: 500, 1000, 2000 y 3000.
Rango de agua caliente: 500, 1000, 2000, 3000, 5000 y 8000.
Change Over (batería externa): 500, 1000, 2000, 3000, 5000 y 8000.
Gama DX (batería externa): 500, 1000, 2000, 3000, 5000 y 8000.

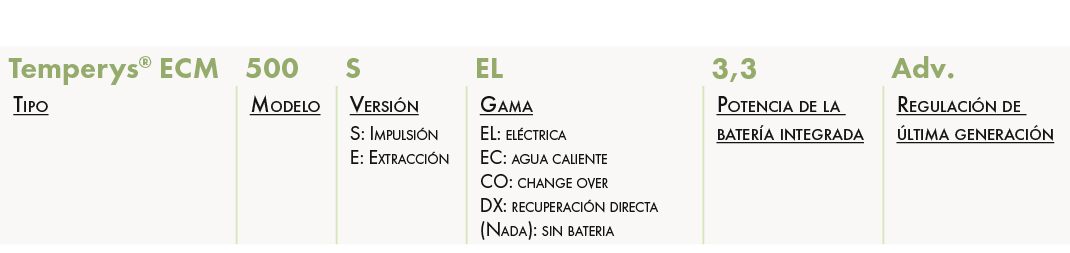

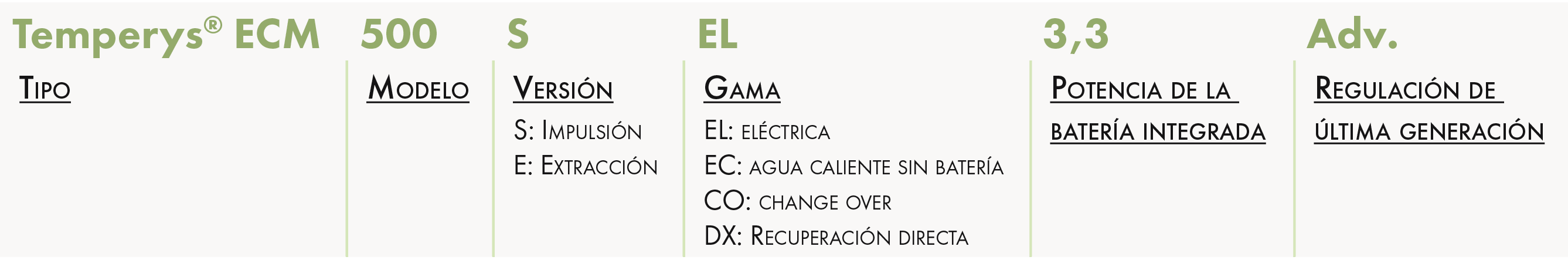

DESIGNACIÓN

APLICACIÓN/USO

Ventilación, filtración y precalentamiento del aire nuevo con sistema de regulación automática para espacios del sector terciario y cocinas.

CONSTRUCCIÓN/COMPOSICIÓN

Caja:

Paneles de acero blanco RAL 9016.
Aislamiento con lana de roca.
Clasificación de fuego tipo A1 (M0) según la norma DIN 4102.
Paneles de doble revestimiento con 30 mm de espesor y 90 kg/m³ de densidad.
Boquillas circulares de vacío/descarga, con juntas de goma instaladas de serie.

2 posiciones de instalación:

En el suelo o en falso techo.
Caja equipada con lechones unidos a los soportes integrados en la estructura.
Puerta de acceso con bisagras.

Ventilador:

Modelo 500 - ventilador centrífugo.
Para otros modelos: ventiladores tipo ventilador enchufable.

Motorización:

Motor EC (conmutación electrónica con rotor externo, alta eficiencia).
Monofásico: modelos 500, 1000 y 2000.
Trifásico: modelos 3000, 5000 y 8000.

Índice de protección:

HILO 20.

OPCIONES

Filtra ISO PM10 70% (M5) e ISO PM2.5 65% (F7).

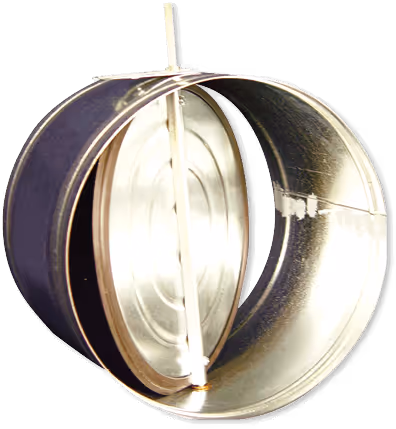

Registro antihielo.

EMBALAJE

Se vende por unidad.

DIMENSIONES

REGULACIÓN

Pantalla táctil a color.
Control remoto con cable (caudal variable 0-10 V, flujo constante, presión constante).
Sonda de conducto.
Programa reducido de operación nocturna.
Reloj programable.
Comunicación GTB/GTC.

‍

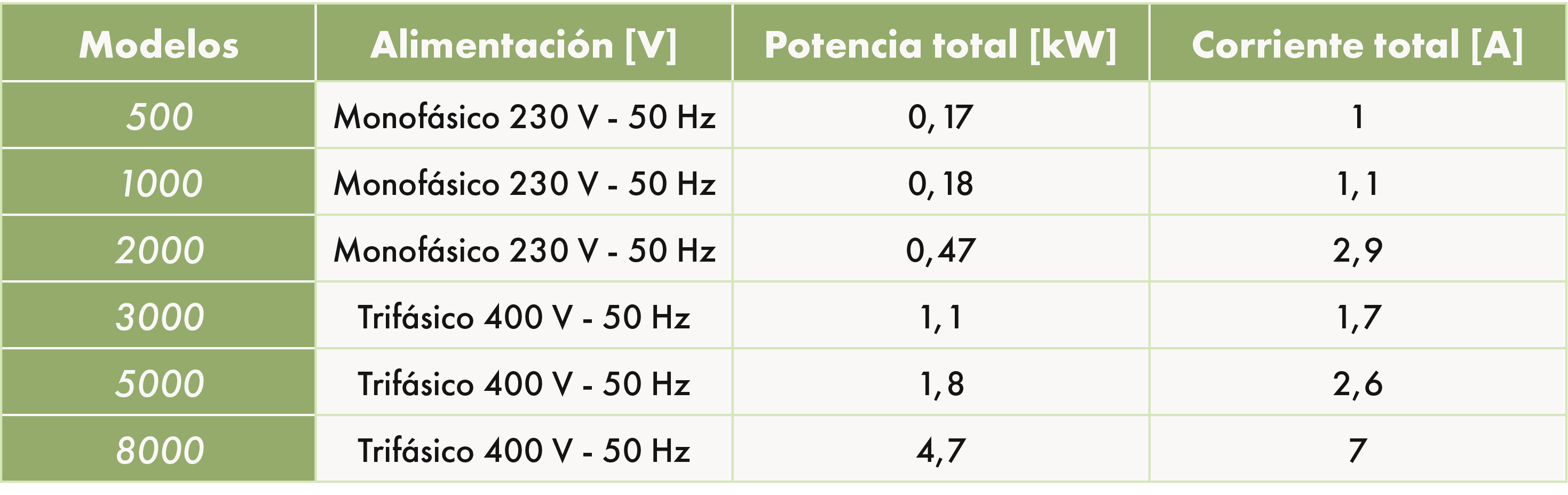

CARACTERÍSTICAS ELÉCTRICAS - FUENTE DE ALIMENTACIÓN GENERAL

Versiones sin batería/agua caliente/con cambio/DX

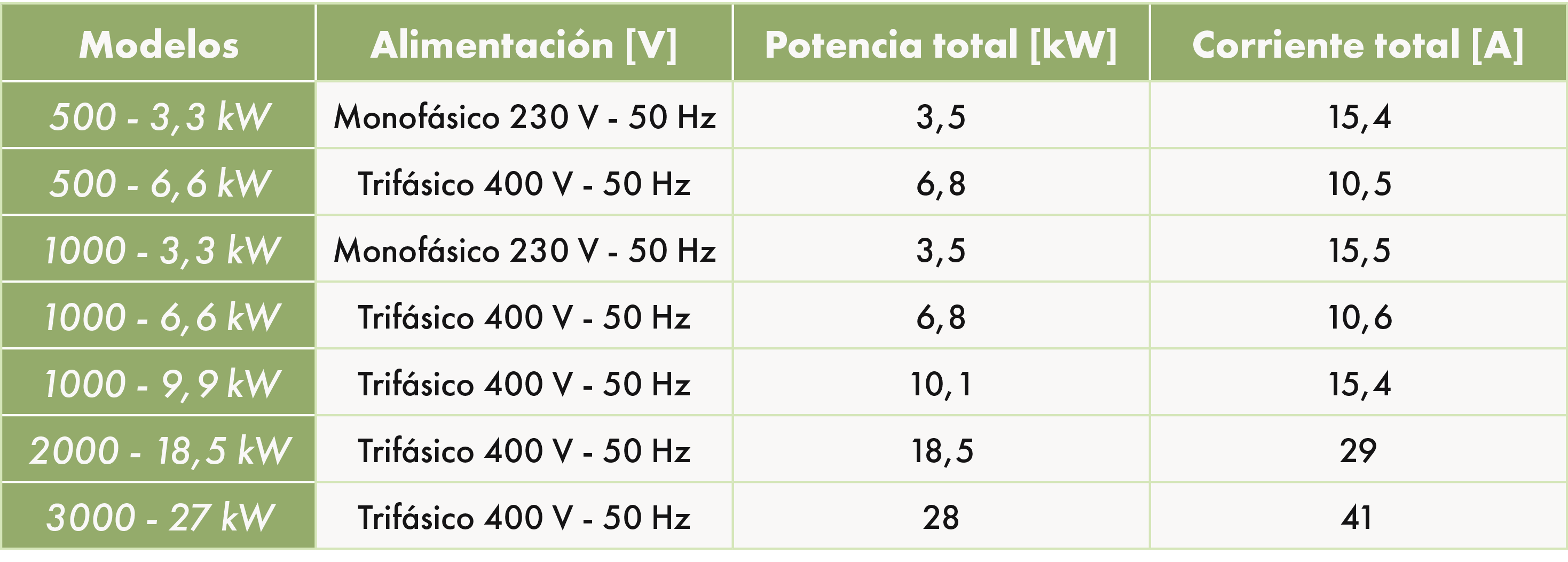

Versiones con batería eléctrica

‍

CARACTERÍSTICAS DE LOS VENTILADORES

Versión eléctrica:

Batería eléctrica integrada.
Protección térmica.

Versión de agua caliente:

Batería de calentamiento de agua integrada.
Equipado con protección contra heladas con cable.

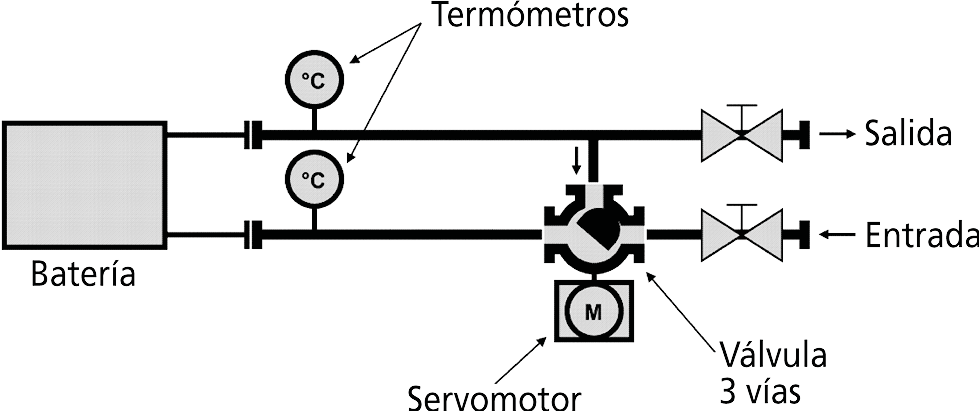

Kit de válvulas de 3 vías como accesorio.
Temperatura máxima del agua: 100 °C.

Versión de batería de expansión directa (DX):

Batería externa como accesorio.
Fluido: R410A.

Versión change over (CO):

Batería externa como accesorio.
Equipado con protección contra heladas con cable.
Kit de válvulas de 3 vías como accesorio.
Cambio automático de estación del año mediante sonda.

Filtro:

Filtro gravimétrico ISO 65% (G4) montado sobre raíl.
Comunicación (GTB/GTC):
Modbus RTU y Bacnet (con protocolo).

‍

CARACTERÍSTICAS TÉCNICAS

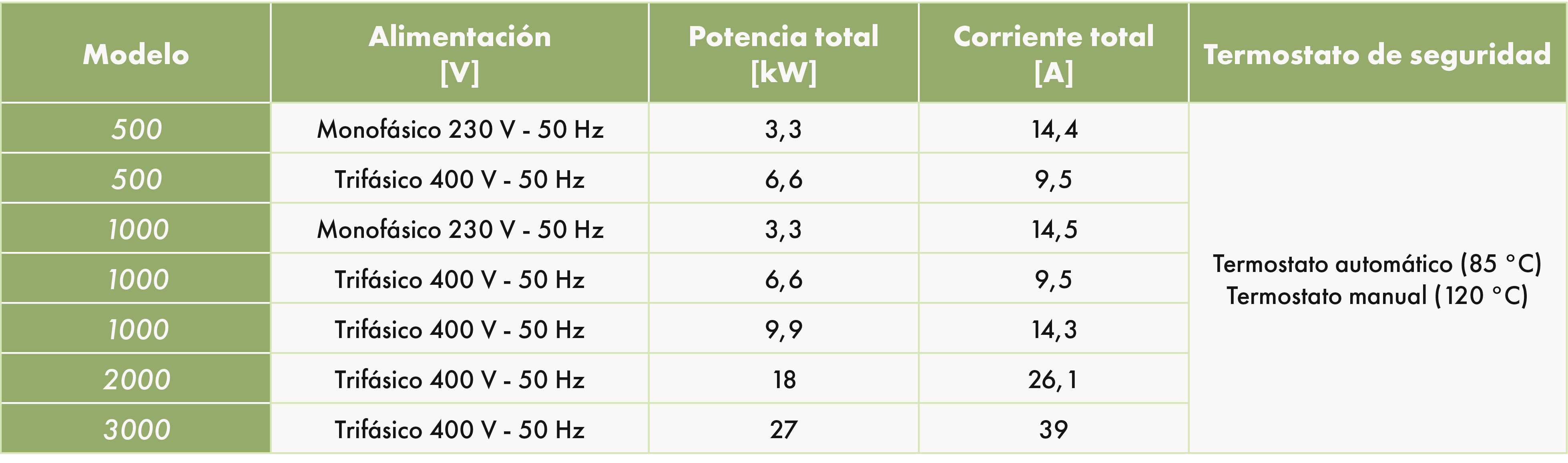

Baterías eléctricas

‍

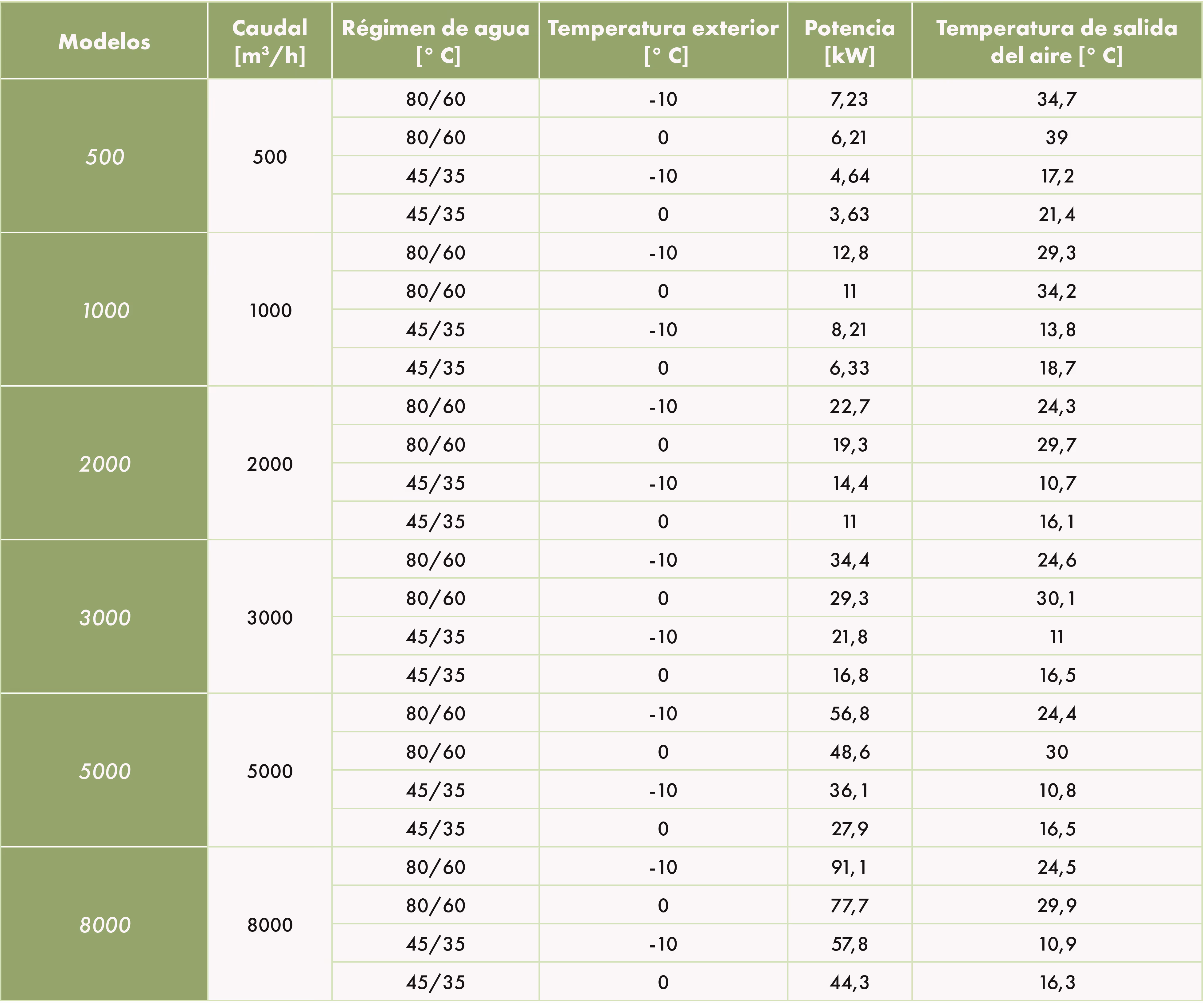

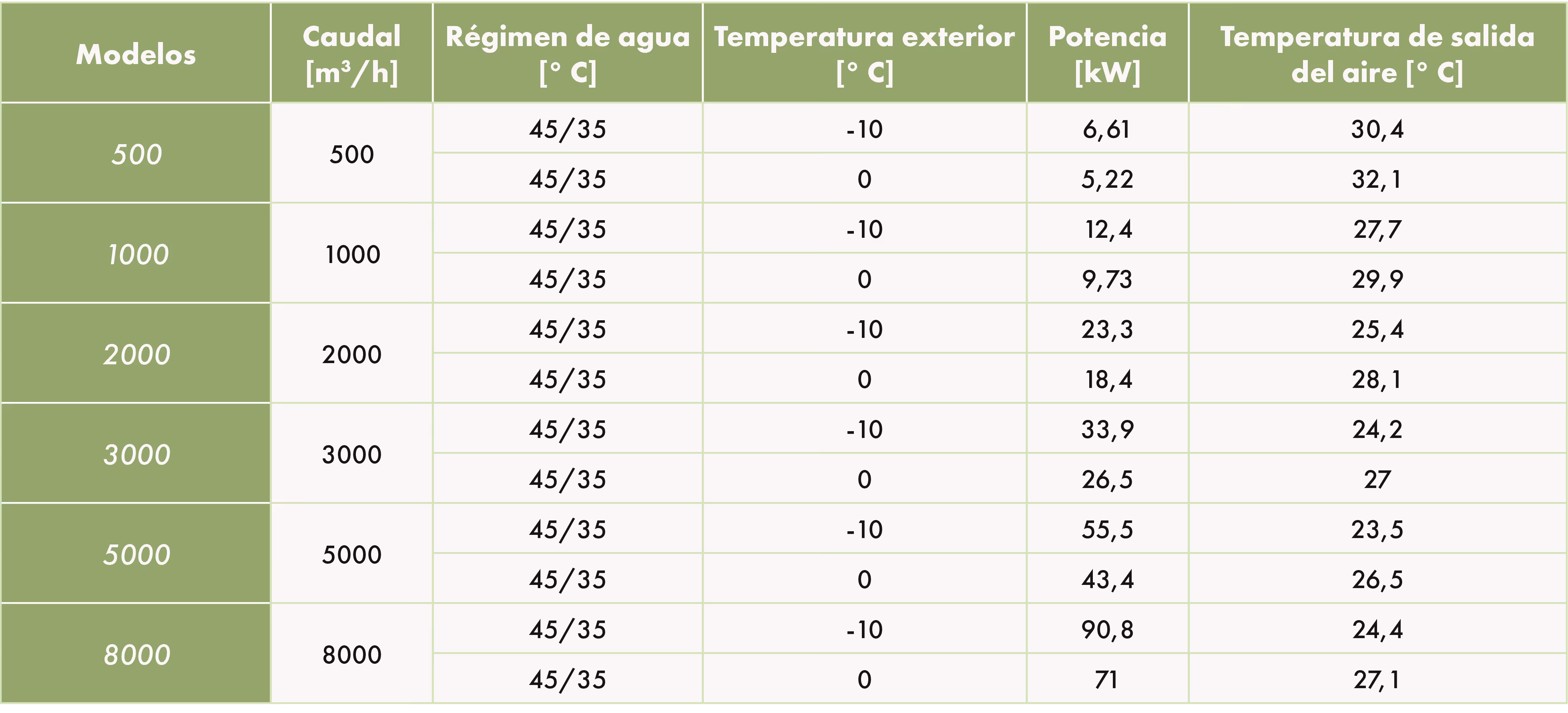

Baterías de calentamiento de agua

‍

Baterías DX (refrigeración)

‍

Batería change over (calefacción)

‍

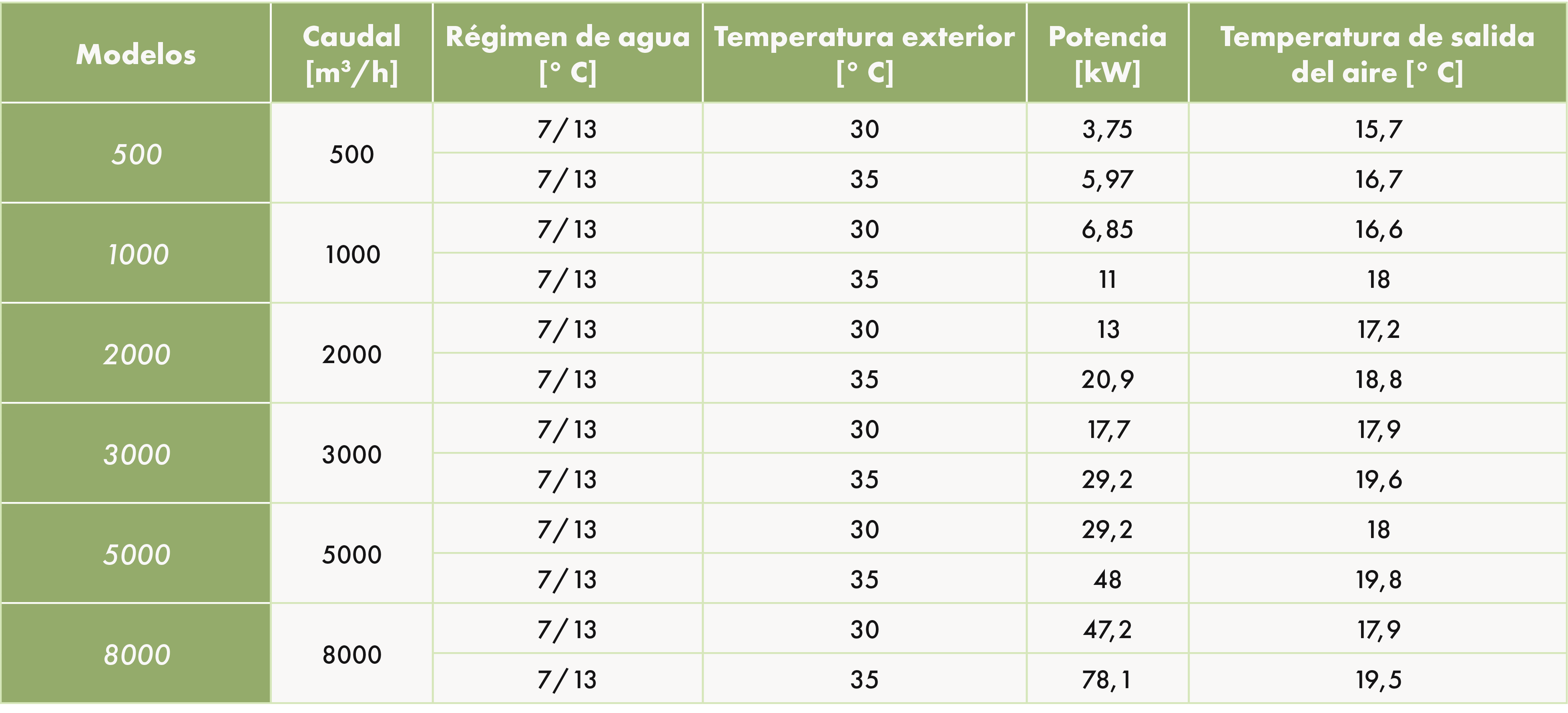

Batería change over (refrigeración)

‍

ESQUEMAS DE ANCLAJE

Versión con batería eléctrica (EL) y versión sin batería (E)

Modelos 500 a 3000 (EL) y modelos 500 a 8000 (E)

‍

Versión con batería de calefacción de agua (CE)

Modelos 500 a 3000

‍

Versión con batería de calefacción de agua (CE)

Modelos 5000 a 8000

‍

Módulo adicional DX

Modelos 500 a 8000

‍

Módulo adicional CO

Modelos 500 a 8000

‍

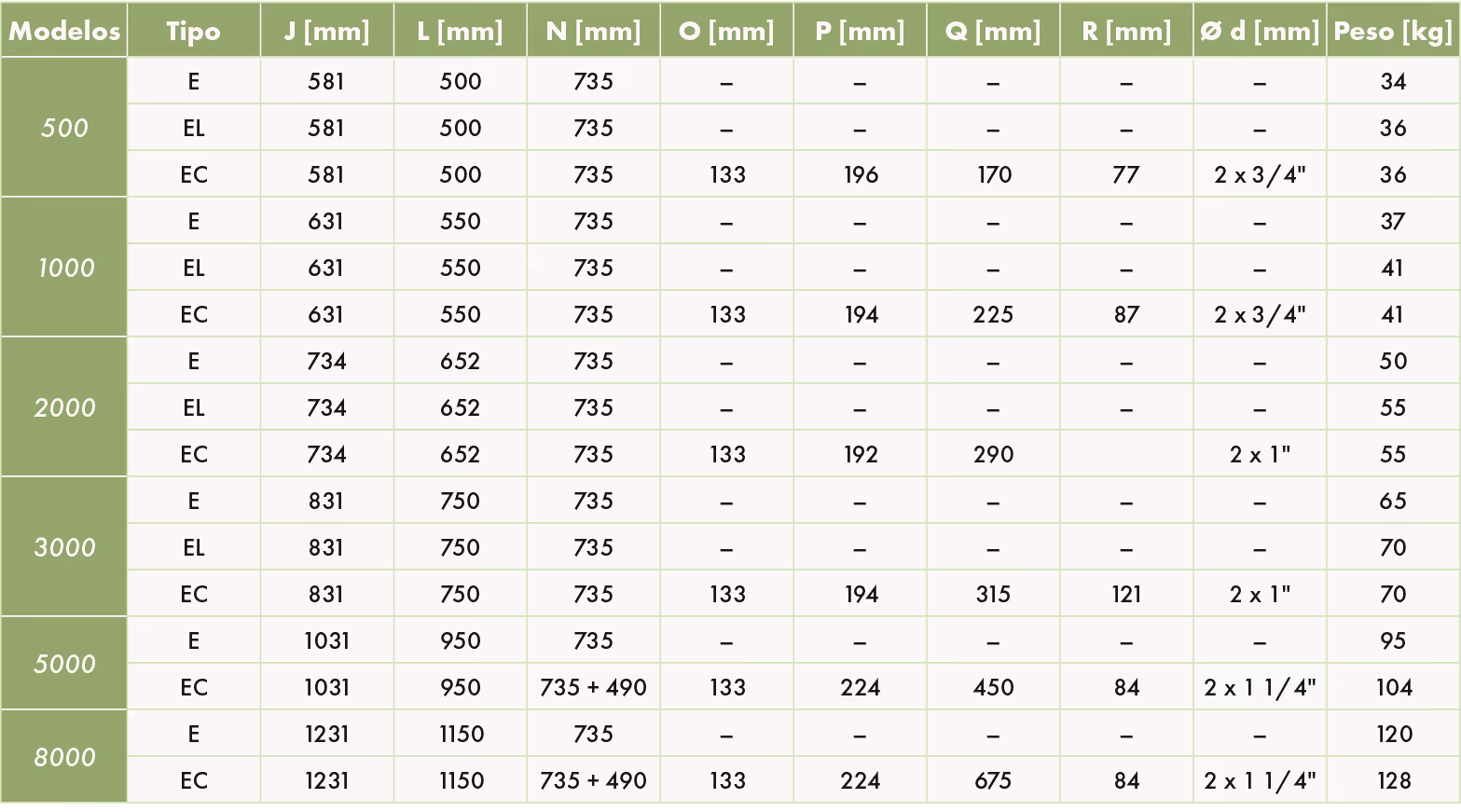

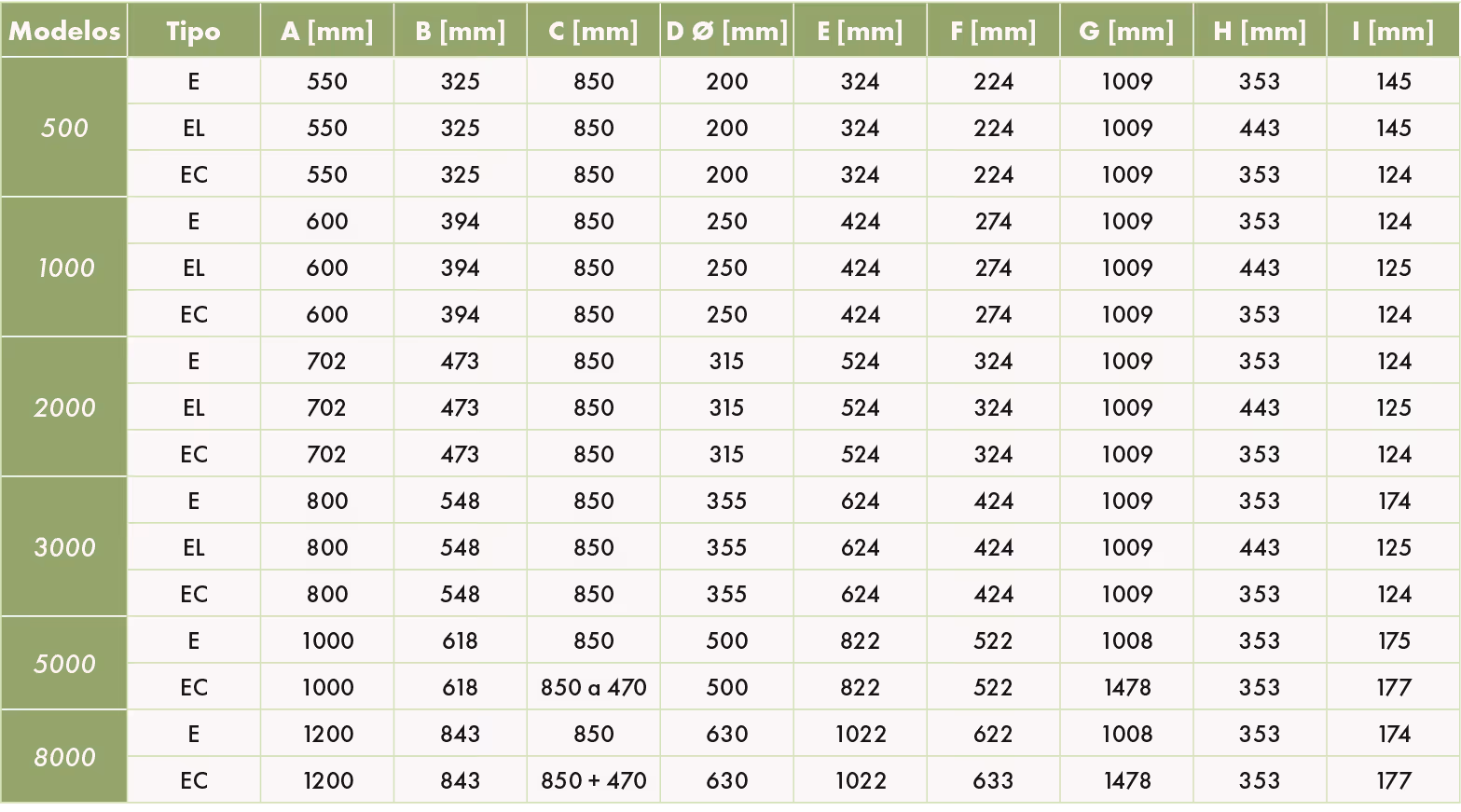

DIMENSIONES RELATIVAS A LOS ESQUEMAS DE ANCLAJE Y PESOS

Versión con caja de batería de calefacción de agua, batería eléctrica y sin batería

‍

Cambio de versión de módulo adicional y DX

‍

REGULACIÓN

El control del equipo se puede realizar tanto desde el mando a distancia como en el sistema de supervisión del edificio.

Control remoto táctil en color:

El mando a distancia permite configurar los parámetros de funcionamiento y mostrar las alarmas.
El cable de conexión tendrá una longitud máxima de 50 m.
Longitud de la base suministrada: 10 m.

Control remoto para usuario final (opcional):

3 parámetros configurables: temperatura +/-, caudal, encendido/apagado.

Solución Plug&Play con:

Sondas de temperatura.
1 x transductor de presión con filtro
2 transductores de presión para modos de flujo constante/presión constante.

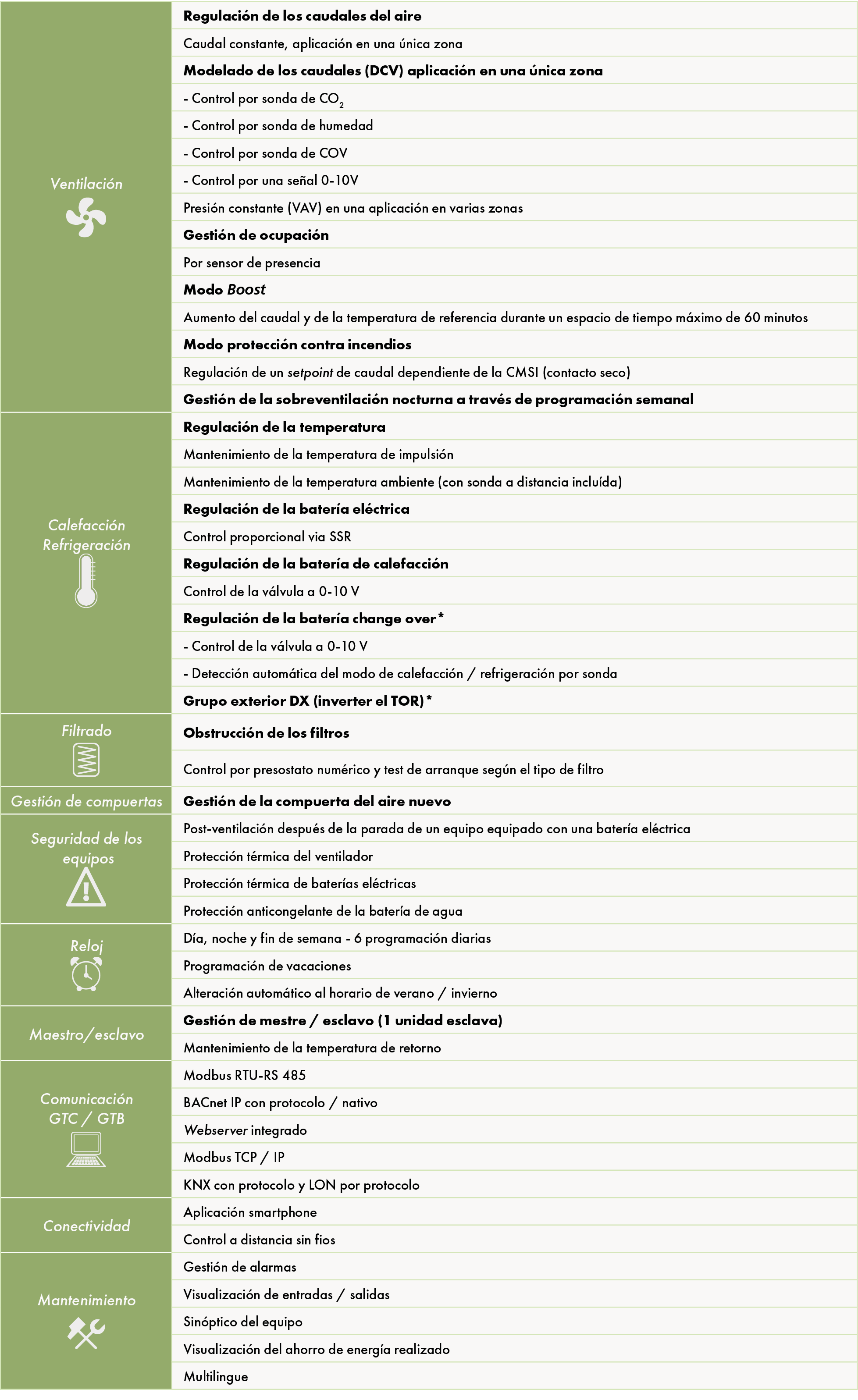

Descripción del reglamento:

SELECCIÓN

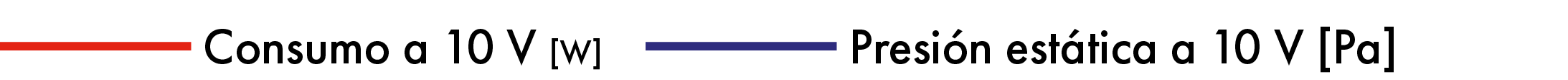

TABLAS DE SELECCIÓN PARA TEMPERYS® ECM

Modelo 500

‍

Modelo 1000

Modelo 2000

‍

Modelo 3000

Modelo 5000

‍

Modelo 8000

Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
