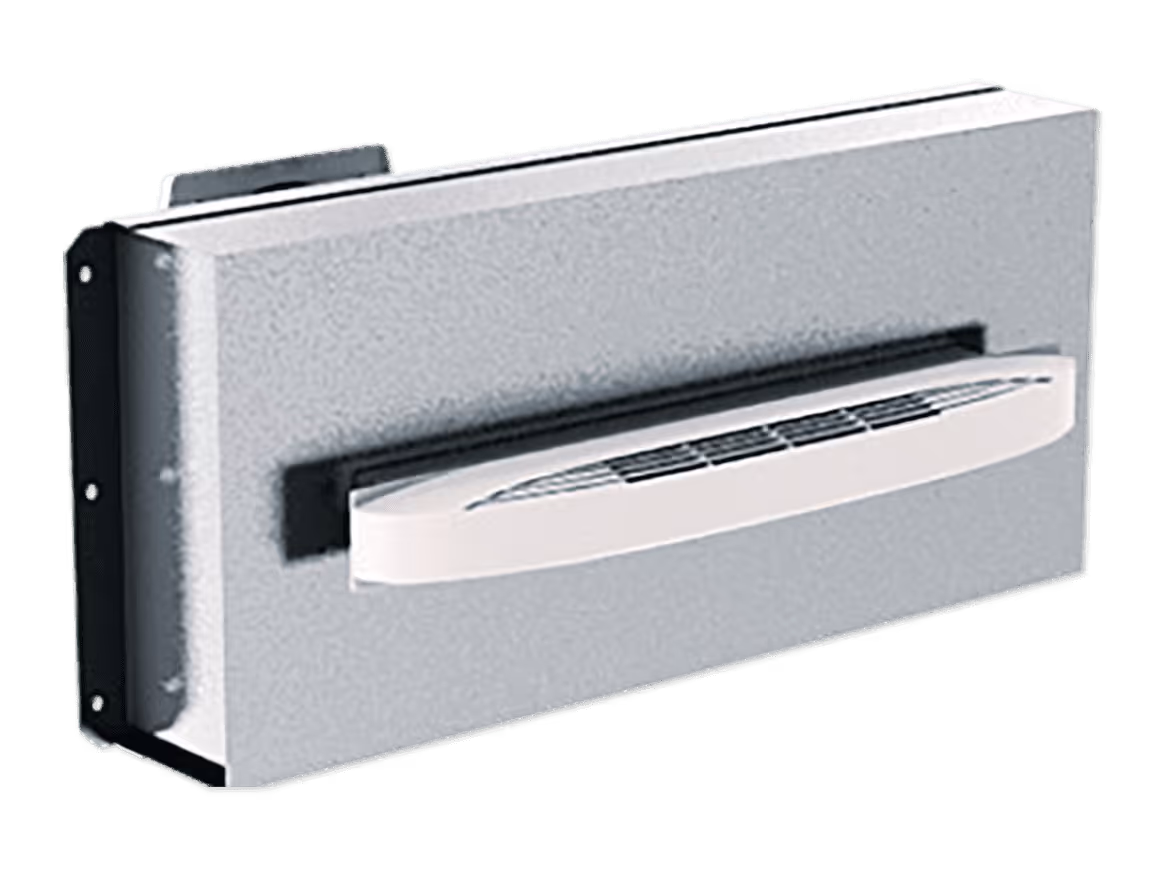

SRT+
Silenciadores para penetración en la pared
Este es un texto dentro de un bloque div.
Ventajas
Fácil instalación.
Compatible con entradas de aire autorregulables e higroajustables.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- SRT+ 30/57 para Isola 2 22 o 30 m³/h.
- SRT+ 45/54 para Isola 2 de 45 m³/h o higroajustable.
DESIGNACIÓN
APLICACIÓN/USO
- Introducción de aire nuevo en hogares o espacios del sector terciario con restricciones acústicas.
- El silenciador SRT+ se puede instalar en cualquier tipo de pared.
- Los procedimientos normales de instalación deben realizarse de antemano: haga una abertura circular en la pared y selle un accesorio de PVC.
- Diámetro 125 mm.
- La instalación se realizará en el interior de la pared, incorporando una adaptación de ajuste.

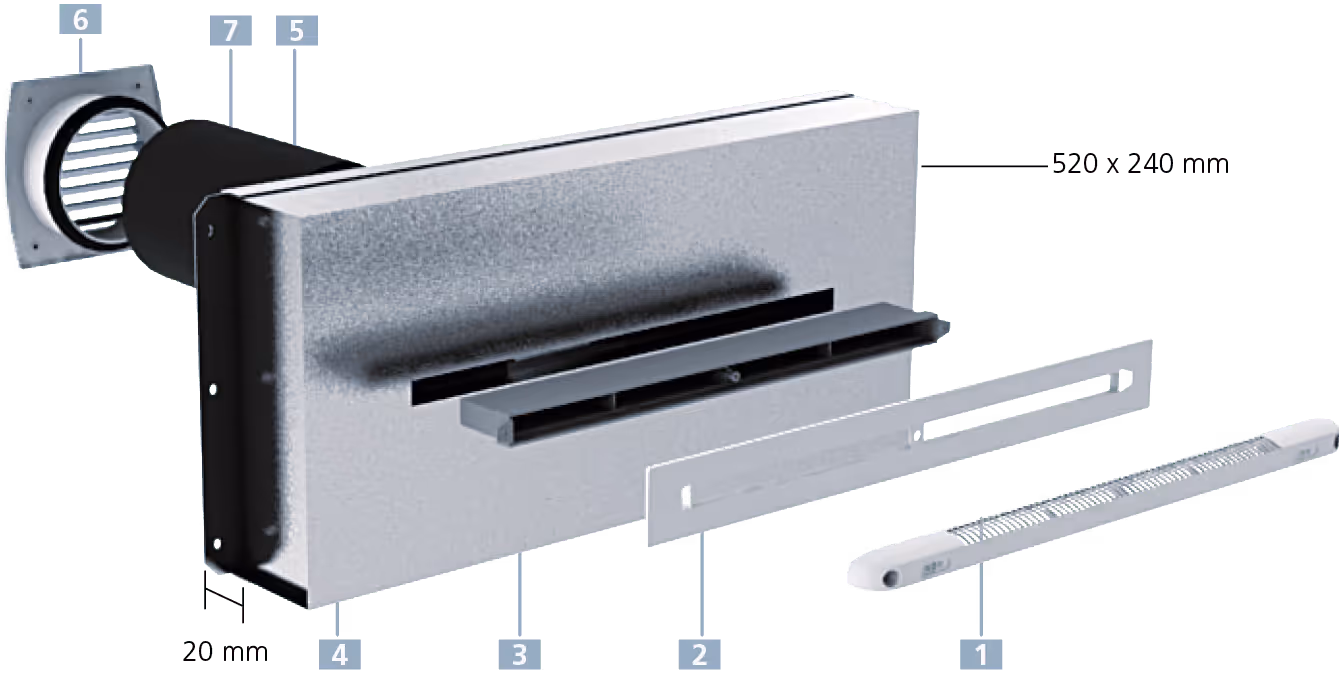

CONSTRUCCIÓN/COMPOSICIÓN
- Entrada de aire Isola 2 o Isola HY.
- Placa de acabado MPR.
- Adaptación en plástico: ajuste MPR 50 mm.
- Silenciador SRT+ 30/57 o 45/54.
- Adaptación en PVC de Ø 125 mm para sellar en la pared.
- HUECO DE REJILLA DE FACHADA 125.
Se debe pedir por separado:
1. Isola o MG;
7. Adaptador acústico MAC 30 ou 45 (L = 200 mm) en el adaptador 5.
OPCIONES
EMBALAJE
- Vendido por unidad.
DIMENSIONES
CARACTERÍSTICAS ACÚSTICAS
Informe de prueba CETIAT 1014179-2

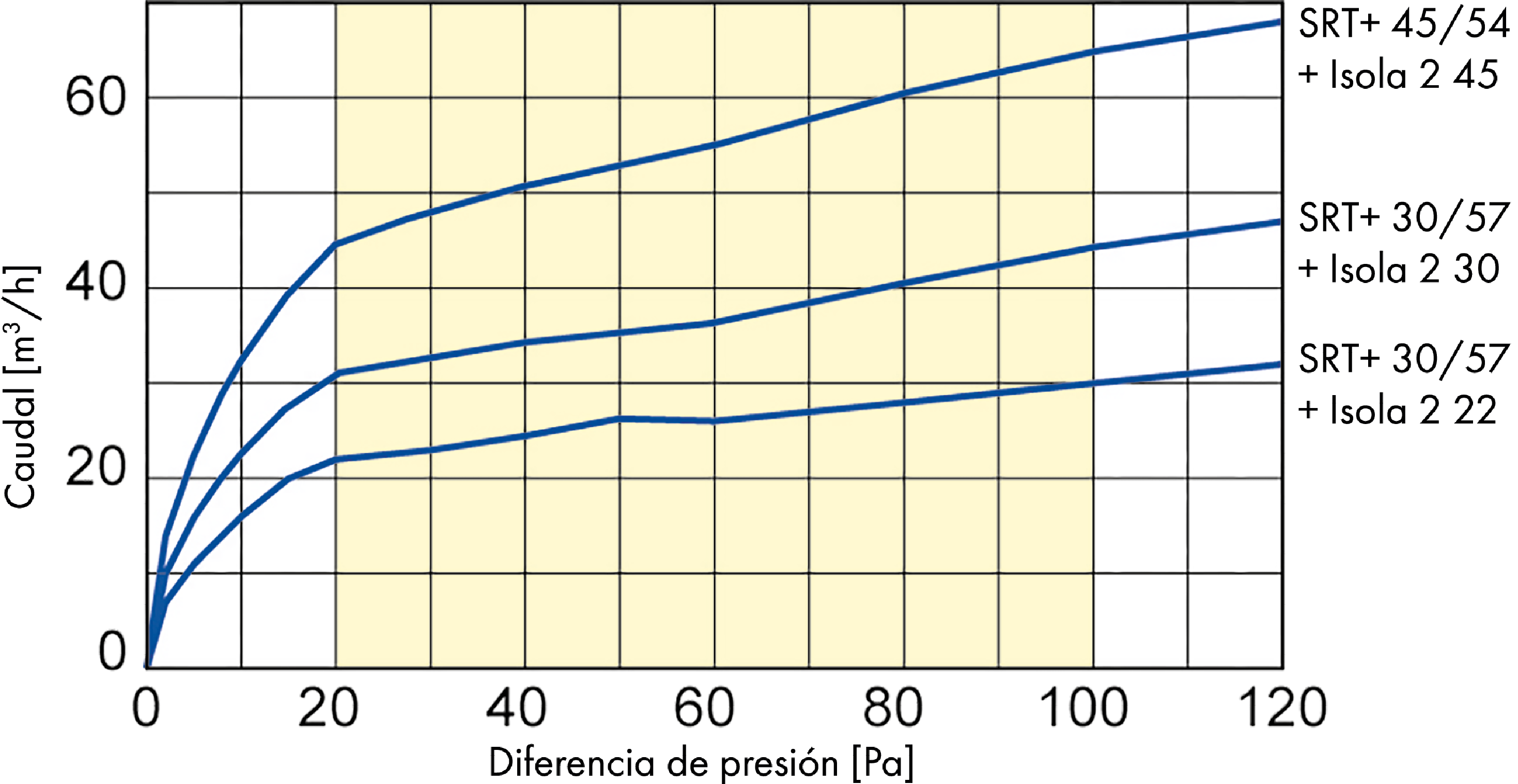

CARACTERÍSTICAS AERÓBICAS
Informe de prueba CETIAT 1014179-2,
SELECCIÓN

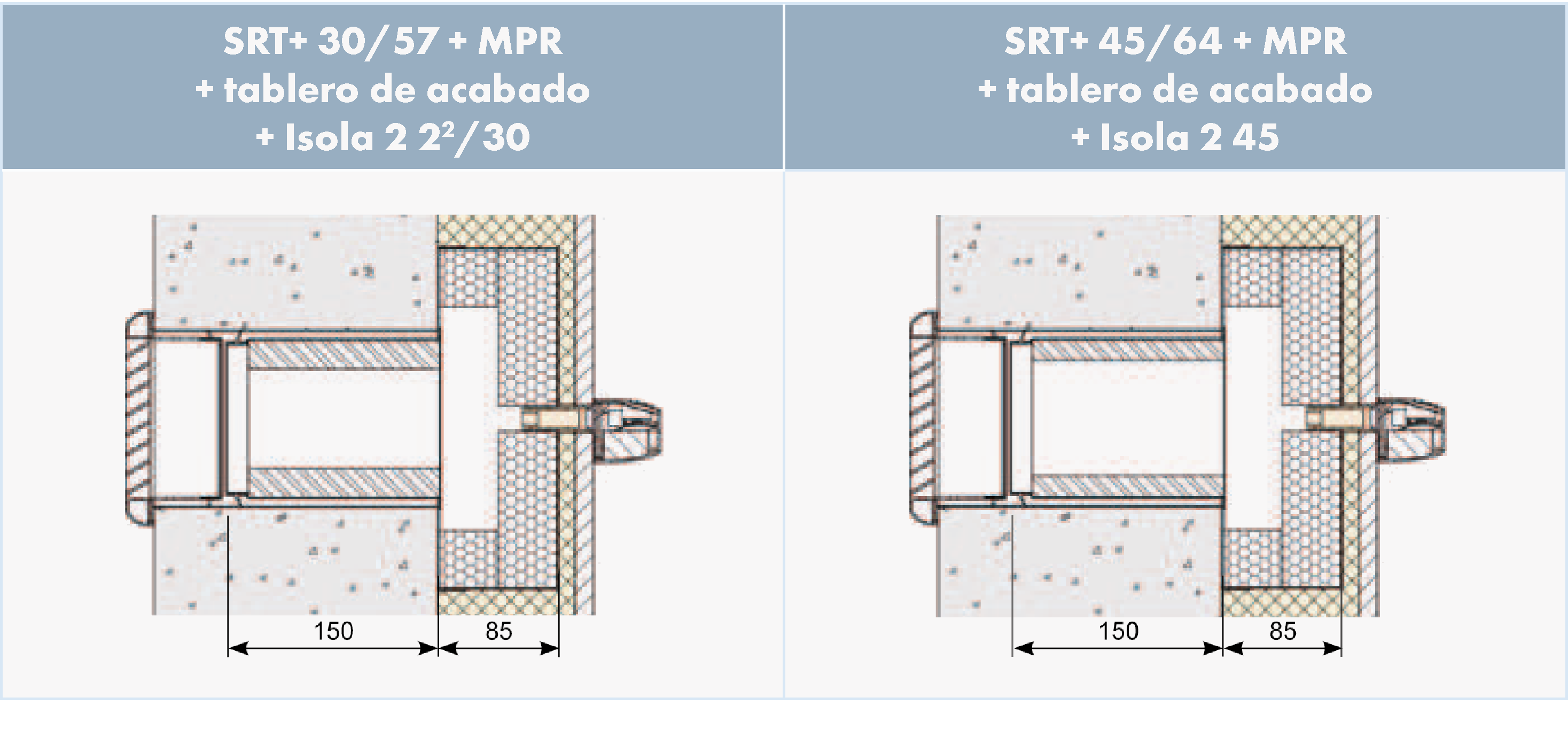

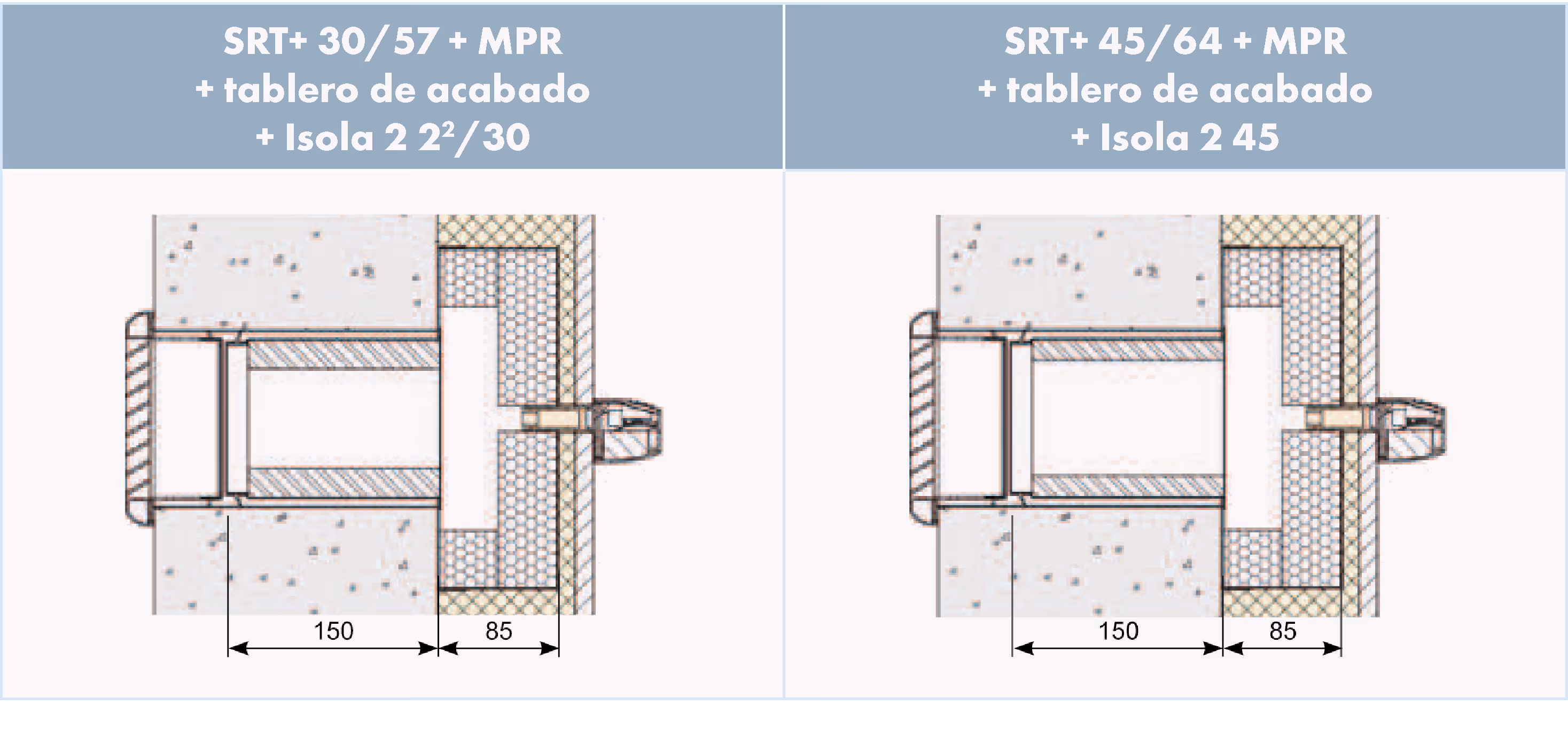

INSTALACIÓN
INSTALACIÓN
- Taladre la pared y selle un adaptador de PVC de Ø 125 mm, con una ligera inclinación hacia el exterior.
- En el exterior, fije la rejilla después de completar el remolque.
- Fije el silenciador a la pared con 2 piezas de fijación ubicadas a cada lado de la estructura.
- Esto debe estar aislado para evitar puentes térmicos.
- Instalación en paredes con espesores de 90 + 10 mm a 110 + 10 mm: el adaptador MPR debe caber dentro del SRT+ al menos 10 mm.
- Instalación en espesores más altos: prevé un segundo ajuste de ajuste.
