SRC Arpège-Octave
cajas acústicas rectangulares
Este es un texto dentro de un bloque div.
Ventajas
Características acústicas probadas según la norma EN ISO 7235.
Set para una fácil instalación en redes de ductos.
Incluye anillo de conexión.
Selección automática mediante el programa AirGidb/Cibèle® Pro.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
SRC Arpège:
- Para frecuencias altas y medias.
SRC Octave:
- Para frecuencias medias y bajas.
- Disponible en todos los anchos (L), alturas (H) y profundidades (P),
Paso de 1 mm. - El tipo, el número y la disposición de las cajas dependen de la atenuación prevista y del caudal.

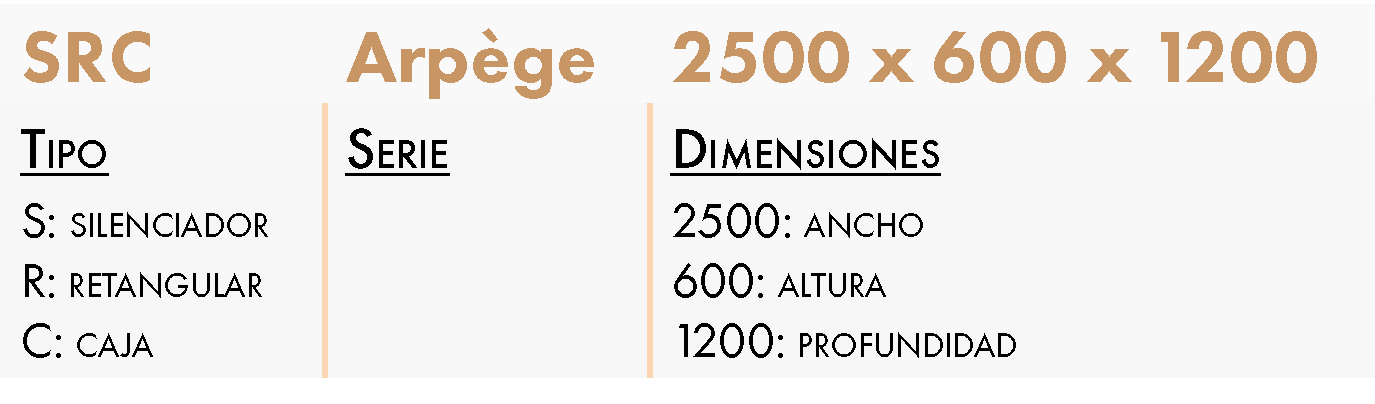

DESIGNACIÓN
APLICACIÓN/USO
- Tratamiento del nivel sonoro en redes de ventilación, para aplicaciones en el sector terciario (oficinas, salas esterilizadas, cocinas, etc.).
CONSTRUCCIÓN/COMPOSICIÓN
- Unidad de chapa de acero galvanizado.
- Deflectores insertados y fijos, de tipo Arpège u Octave.
- Anillos para la conexión de la caja a la red de conductos.
OPCIONES
- Caja aislante: forro interior con lana de roca de 25 o 50 mm para limitar la transmisión del ruido; aislamiento térmico.
- Perfil redondeado, entre otros, consúltenos.
- Carcasa de acero inoxidable o aluminio.
- Guías.
EMBALAJE
- Se vende individualmente, en palé, envuelto en film de plástico.
DIMENSIONES
CLASIFICACIÓN DE LA REACCIÓN AL FUEGO + NÚMERO PV
- A1 según EN 13501-1 (para lana mineral y revestimiento).
DIMENSIONES
- Una caja L x H x P corresponde a un deflector P x H.
- Ejemplo:SRC 2500 x 600 x 1200
Deflectores compatibles:600 x 1200 mm - Con una profundidad superior a 1500 mm, la caja tendrá dos partes.
- Peso: consúltenos.
SELECCIÓN
INSTALACIÓN
AMBIENTES RUIDOSOS
Riesgo de cortocircuito:
- Cuando el silenciador se coloque en un lugar técnico ruidoso, se debe comprobar que no haya cortocircuito, ya que el ruido ambiental puede volver a entrar a través de las paredes del silenciador y del conducto ascendente (Figura 1).
Consejos de instalación:
- Instale el silenciador a través de la pared para aislar la zona de ruido de los lugares con niveles de ruido más bajos, si el registro ignífugo lo permite (Figura 2).
(1) Silenciador
(2) Protección antivibración
(3) Junta
- Aísle lateralmente el silenciador y la tubería aguas arriba de cualquier transmisión de ruido a través de las paredes (figura 3), en particular utilizando una caja aislante.
(1) Silenciador
(2) Extintor
(3) Junta
(4) Protección antivibración
(5) Aislamiento de transmisión
