Small Box®

recuperador de energía para falso techo con intercambiador de contraflujo

Este es un texto dentro de un bloque div.

Ventajas

Ideal para edificios pequeños del sector terciario: unidad compacta que cumple con el estándar CH36.
Dos configuraciones:
- Perfil bajo, para falso techo: desde 310 mm hasta 600 m³/h.
- Montado en pared, con forma transversal reducida.
Conmutador al 95%, con certificación Eurovent y motores de bajo consumo.
Control electrónico de confort integrado (comunicación GTC/GTB opcional).

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

‍

3 modelos: 300, 400 y 600 m³/h para una presión disponible de 200 Pa.
2 configuraciones: horizontal para falso techo y pared.
Solución con bypass integrado.
Versión con y sin baterías eléctricas integradas de precalentamiento y/o poscalentamiento.
Versión alimentada por batería cambiarcomo accesorio externo.

DESIGNACIÓN

APLICACIÓN/USO

Recuperación de energía de alta eficiencia para una ventilación confortable para el usuario final en pequeños edificios del sector terciario (bancos, consultorios médicos, tiendas, oficinas pequeñas, entre otros).

CONSTRUCCIÓN/COMPOSICIÓN

Unidad compacta totalmente cableada.
Estructura con paneles de lana mineral de doble capa de 25 mm de grosor.
Picágenos circulares.
Ventilador con motor EC.
Interruptor de contraflujo en aluminio certificado Eurovent.
Bypass total y proporcional.
Filtro: ISO ePM2,5 65% (F7) para aire nuevo e ISO gravimétrico 65% (G4) para aire de extracción.
Control de obstrucción del filtro.
Fácil acceso a los filtros.
Precalentar la batería a una temperatura de -8 °C para evitar la derivación del intercambiador.
Se inicia tan pronto como se detecta un riesgo de congelación.
Batería eléctrica con protección térmica.
Batería cambiarequipado con protección antihielo mediante sonda.
Cambio automático del modo de funcionamiento según la estación del año.
Interruptor de proximidad montado y cableado.
Control integrado con pantalla táctil integrada: caudal constante, caudal variable por sonda, presión constante.
Caja de control por cable con base de 1,5 m o RFM.
Comunicación GTC/GTB (opcional): Modbus RTU RS 485.
Fuente de alimentación monofásica.

OPCIONES

EMBALAJE

Vendido por unidad.

DIMENSIONES

CUMPLIMIENTO DE ERP

UVNR: unidad de ventilación no residencial.
Tipo de doble flujo.
Motor ECM.
Unidad de acuerdo con los requisitos del Reglamento 1253/2014.

‍

LÍMITES DE USO

Solo para instalación en interiores.
Temperatura ambiente entre 5 °C y 35 °C.
Precalentamiento de la batería a partir de - 8° C.
Humedad de hasta el 90%.

‍

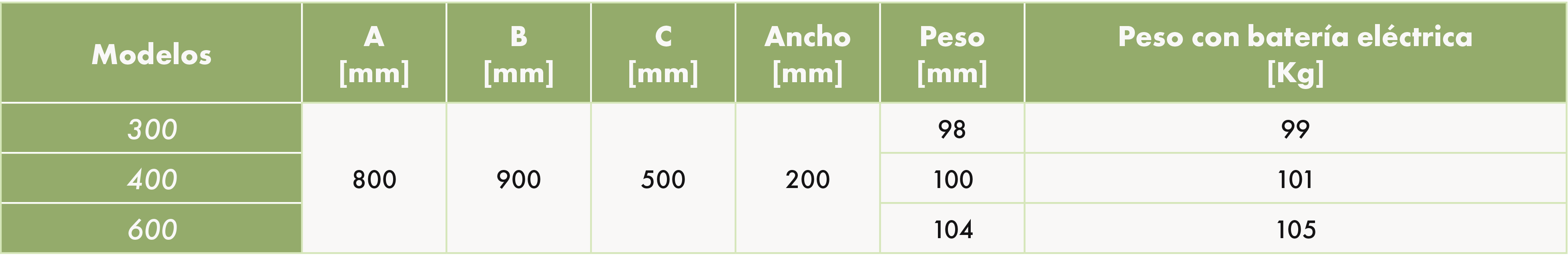

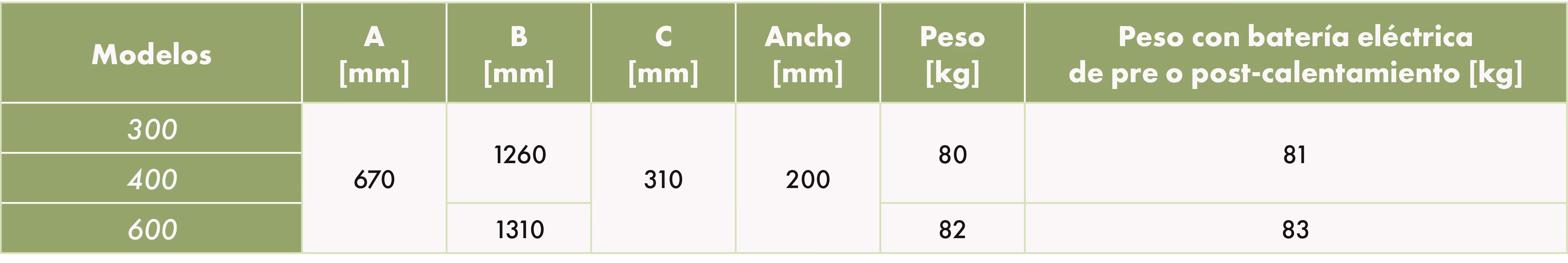

DIMENSIONES Y PESOS

Versión horizontal para falso techo

(1) - Vista lateral
(2) - Vista desde abajo
(3) - Aire vacío
(4) - Nuevo
(5) - Aire de inflado
(6) - Aire de retorno

‍

Versión de pared

(1) - Vista lateral
(2) - Vista desde arriba
(3) - Aire vacío
(4) - Aire de inflado
(5) - Nuevo
(6) - Aire de retorno

‍

DIMENSIONES CON ACCESORIOS EXTERNOS Y CAMBIO

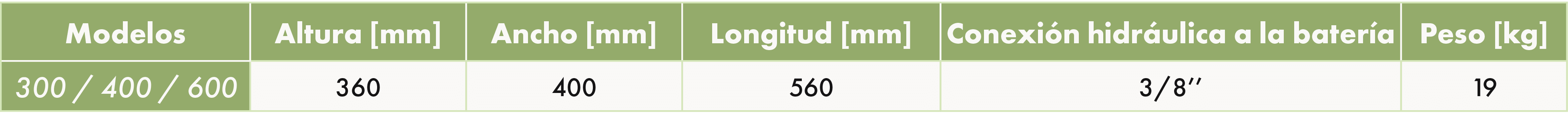

Dimensiones con batería de cambio opcional

‍

Conexión de condensado

Diámetro: 17 mm.
Temperatura máxima del agua: 85 °C (sin vapor).

‍

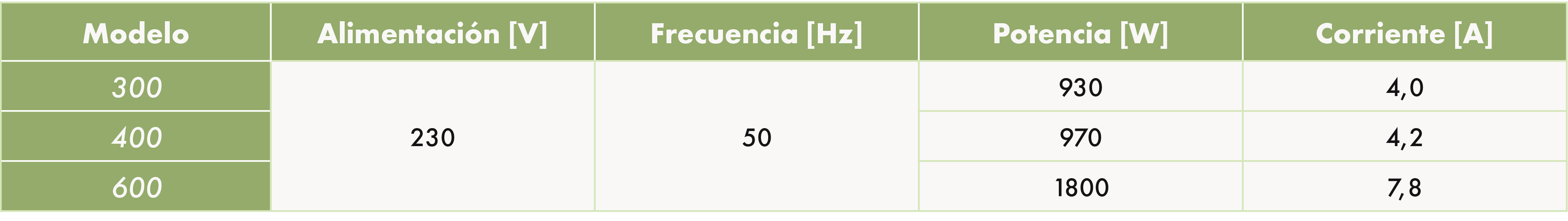

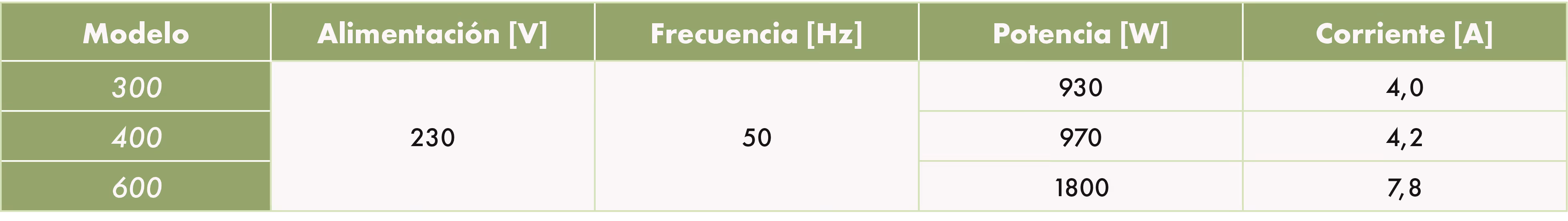

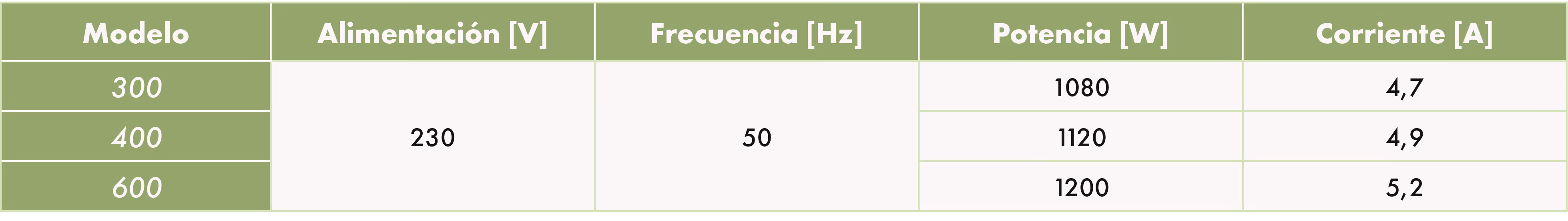

CARACTERÍSTICAS ELÉCTRICAS - FUENTE DE ALIMENTACIÓN GENERAL

La unidad Small Box® se suministra con una caja de conexiones eléctricas con las características que se describen en las tablas siguientes, según el modelo.

Modelo sin batería de precalentamiento, sin batería/cambio de batería

‍

Modelo sin batería de precalentamiento, con batería eléctrica

‍

Modelo con batería de precalentamiento, sin cambio de batería/batería

‍

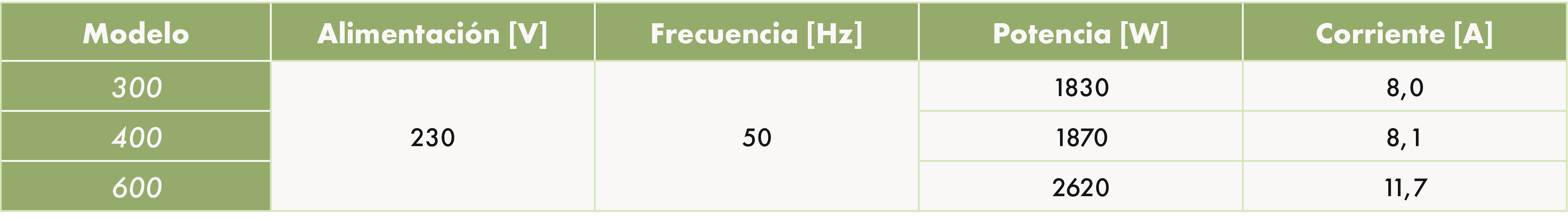

Modelo con batería de precalentamiento, con batería eléctrica

‍

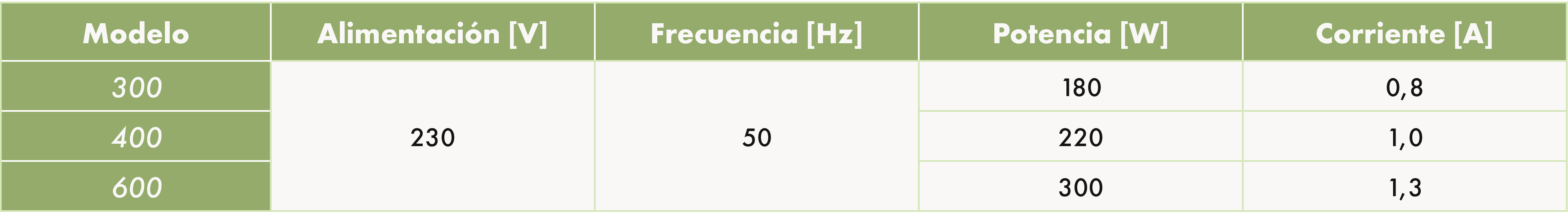

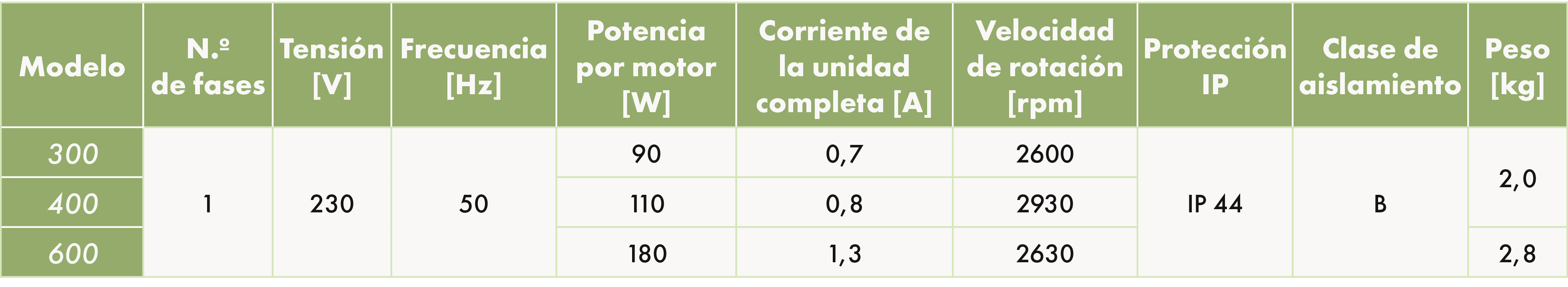

CARACTERÍSTICAS DE LOS MOTORES ELÉCTRICOS

‍

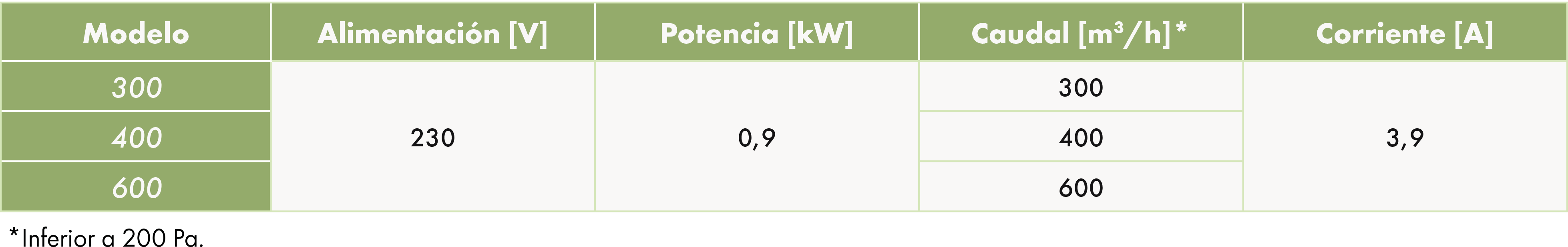

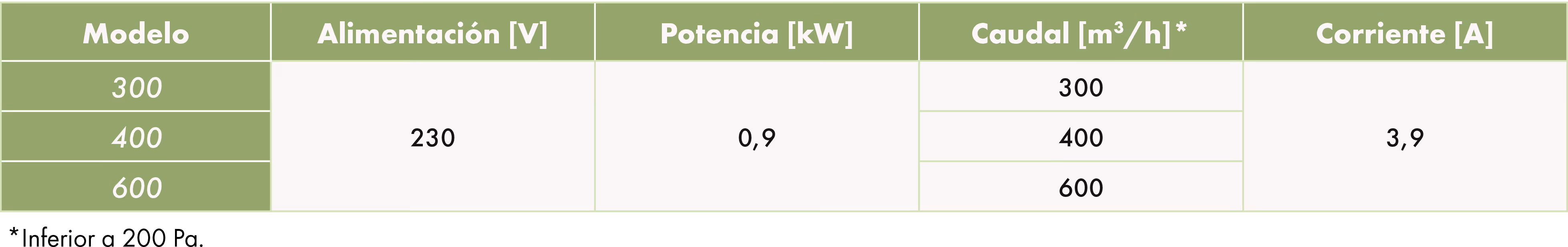

CARACTERÍSTICAS DE LAS BATERÍAS ELÉCTRICAS DE PRECALENTAMIENTO

‍

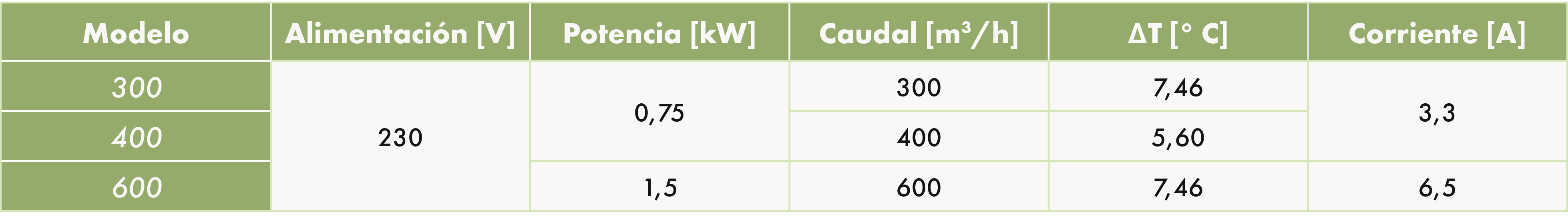

CARACTERÍSTICAS DE LAS BATERÍAS ELÉCTRICAS DE POSCALENTAMIENTO

‍

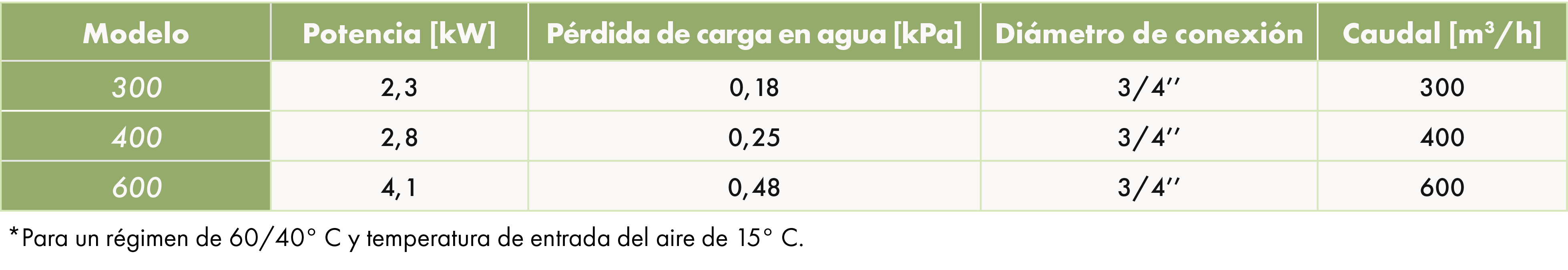

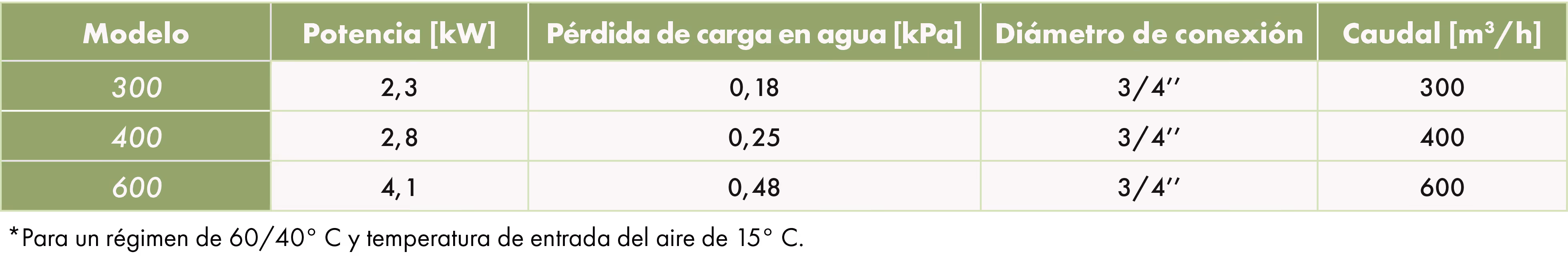

CARACTERÍSTICAS DEL CAMBIO DE BATERÍAS (MODO DE CALEFACCIÓN)

‍

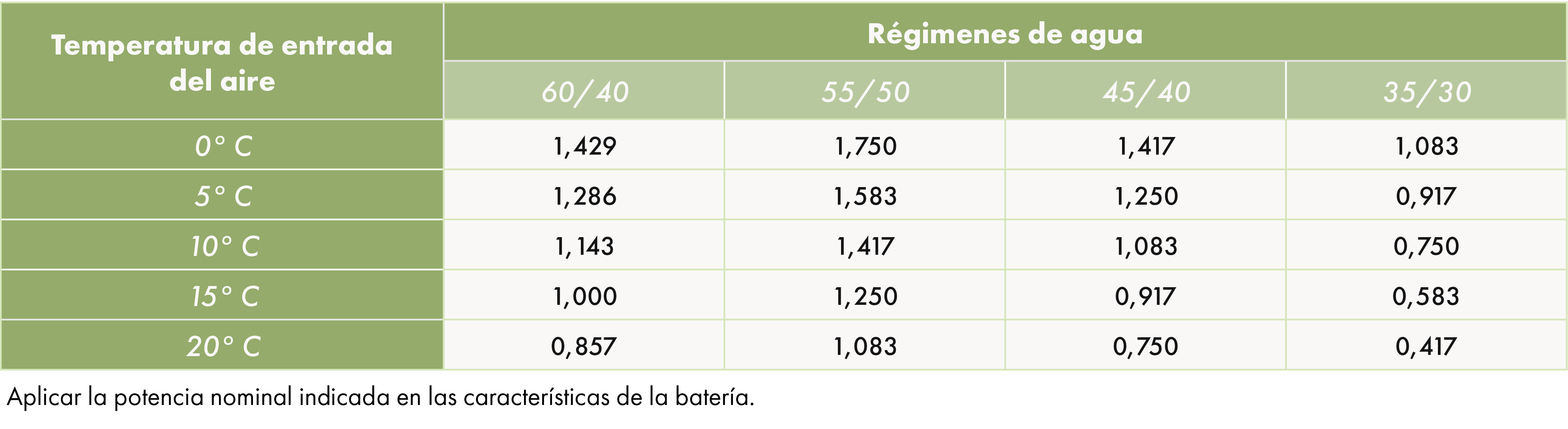

Coeficientes de corrección de potencia

‍

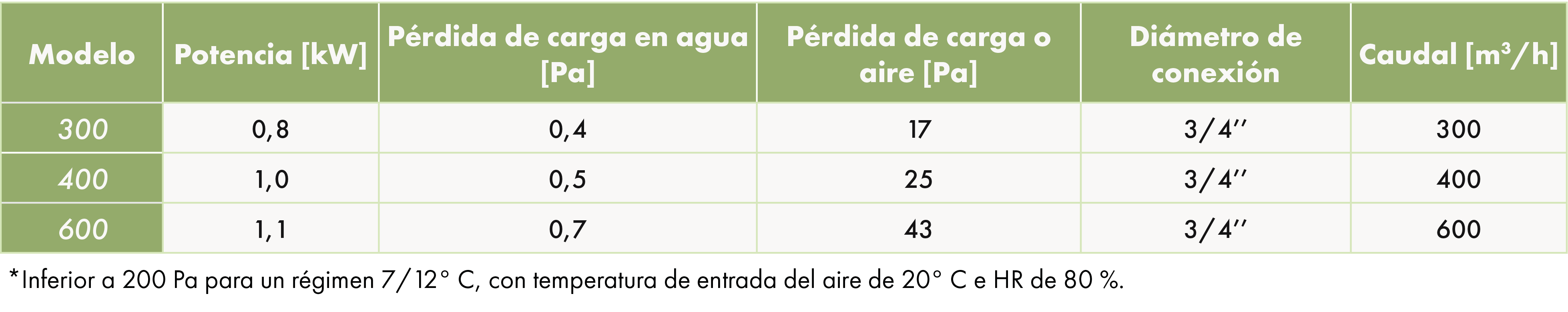

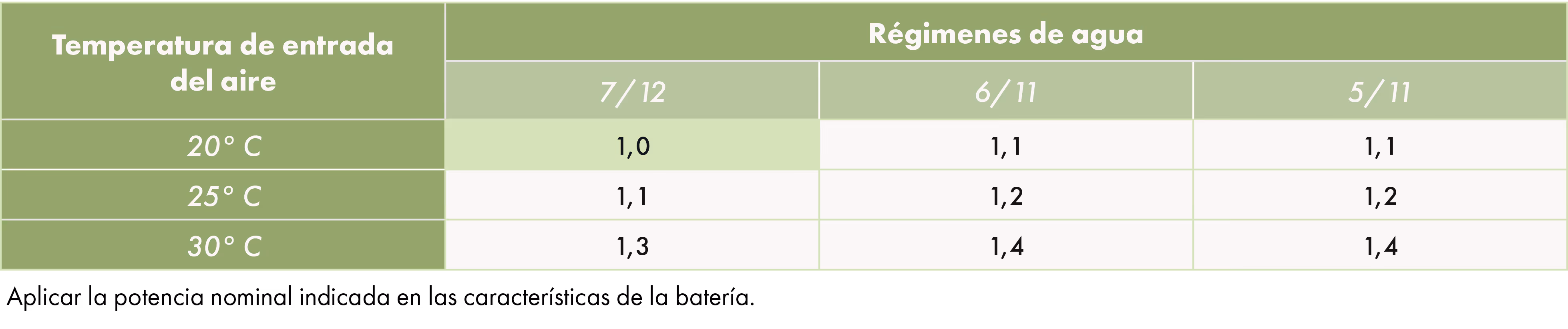

CAMBIO DE CARACTERÍSTICAS DE LA BATERÍA (MODO DE REFRIGERACIÓN)

‍

Coeficientes de corrección de potencia

‍

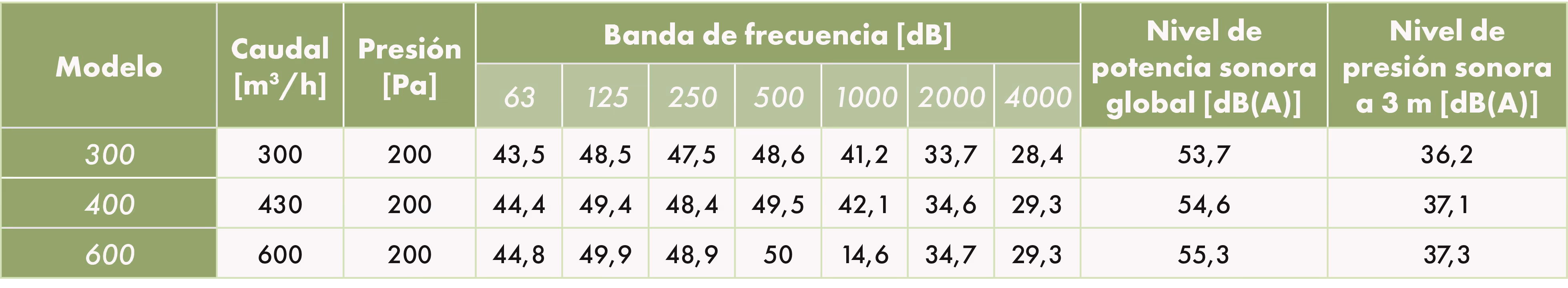

NIVEL SONORO IRRADIADO

‍

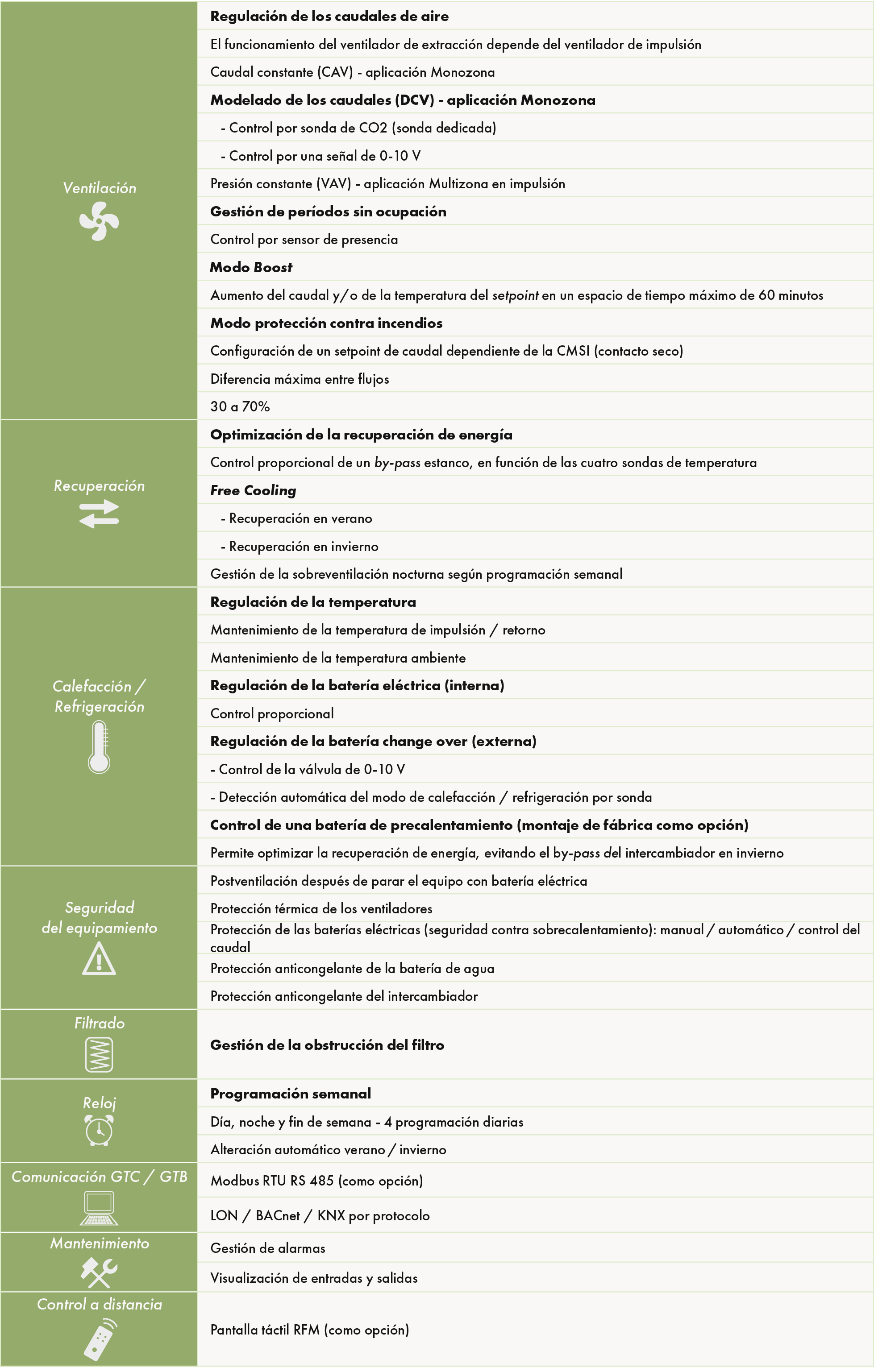

REGULACIÓN

El mando a distancia permite:

Ajuste los parámetros de funcionamiento.
Mostrar alarmas.
Longitud de la base suministrada: 1,5 m.
Conexión RJ45.
Es posible la versión RFM (proporciona una fuente de alimentación de 12 V).

Solución Plug&Play con:

Sondas de temperatura (aire nuevo, aire de retorno y aire de extracción).

Descripción del reglamento

‍

REEMPLAZO DE FILTRO

Versión horizontal para falso techo: desde abajo

SELECCIÓN

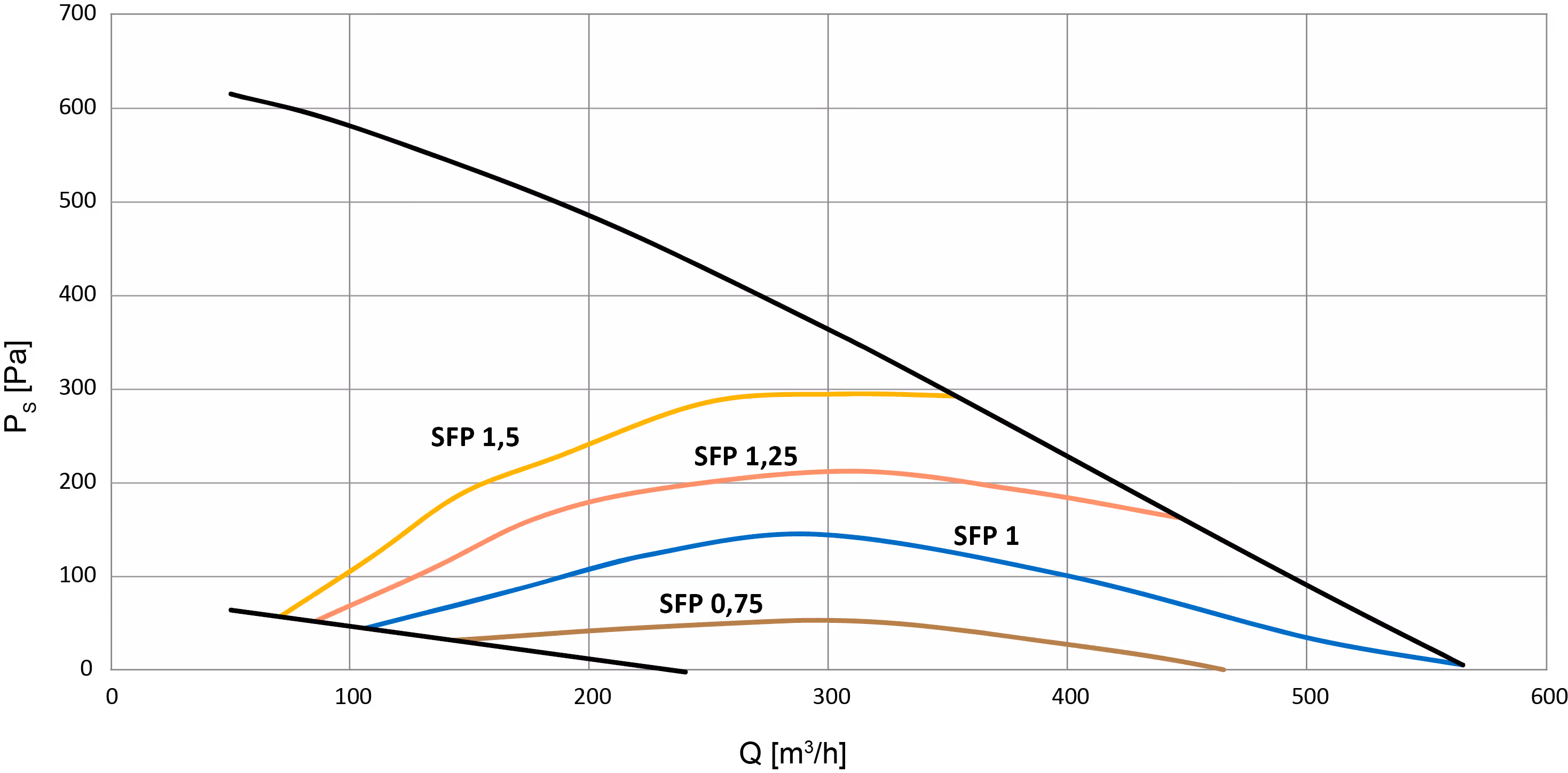

CURVAS DE SELECCIÓN

Las curvas se realizan con un filtro F7 en la insuflación y con un G4 en el retorno.
El coeficiente SFP define la potencia específica del ventilador en kW por m³/h.
Para determinar el consumo eléctrico P [kW], basta con aplicar la siguiente fórmula:
P [kW] = coeficiente SFP x caudal [m³/h] /3600, multiplica por 2 para obtener el consumo de la unidad.

‍

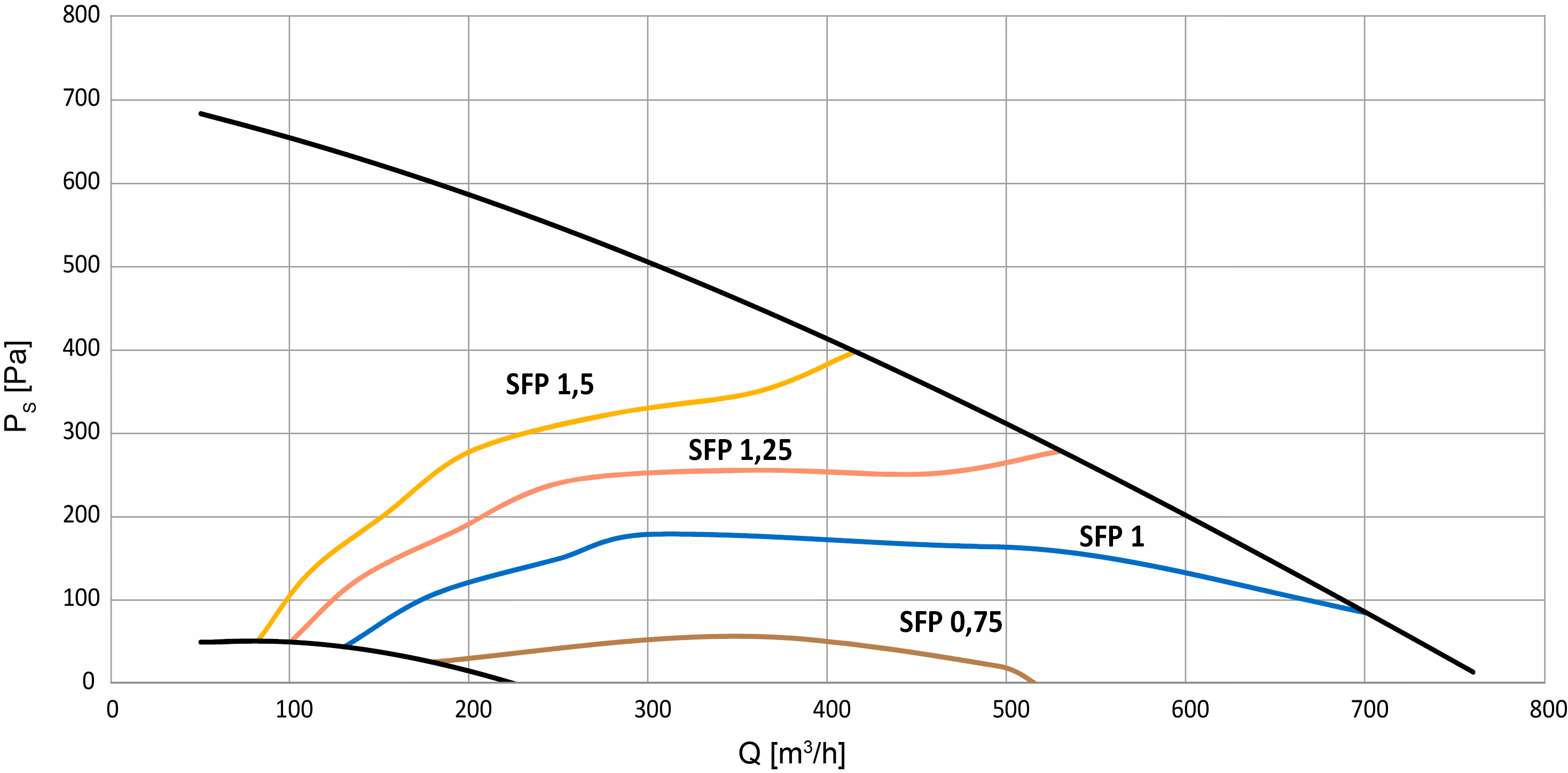

Modelo 300

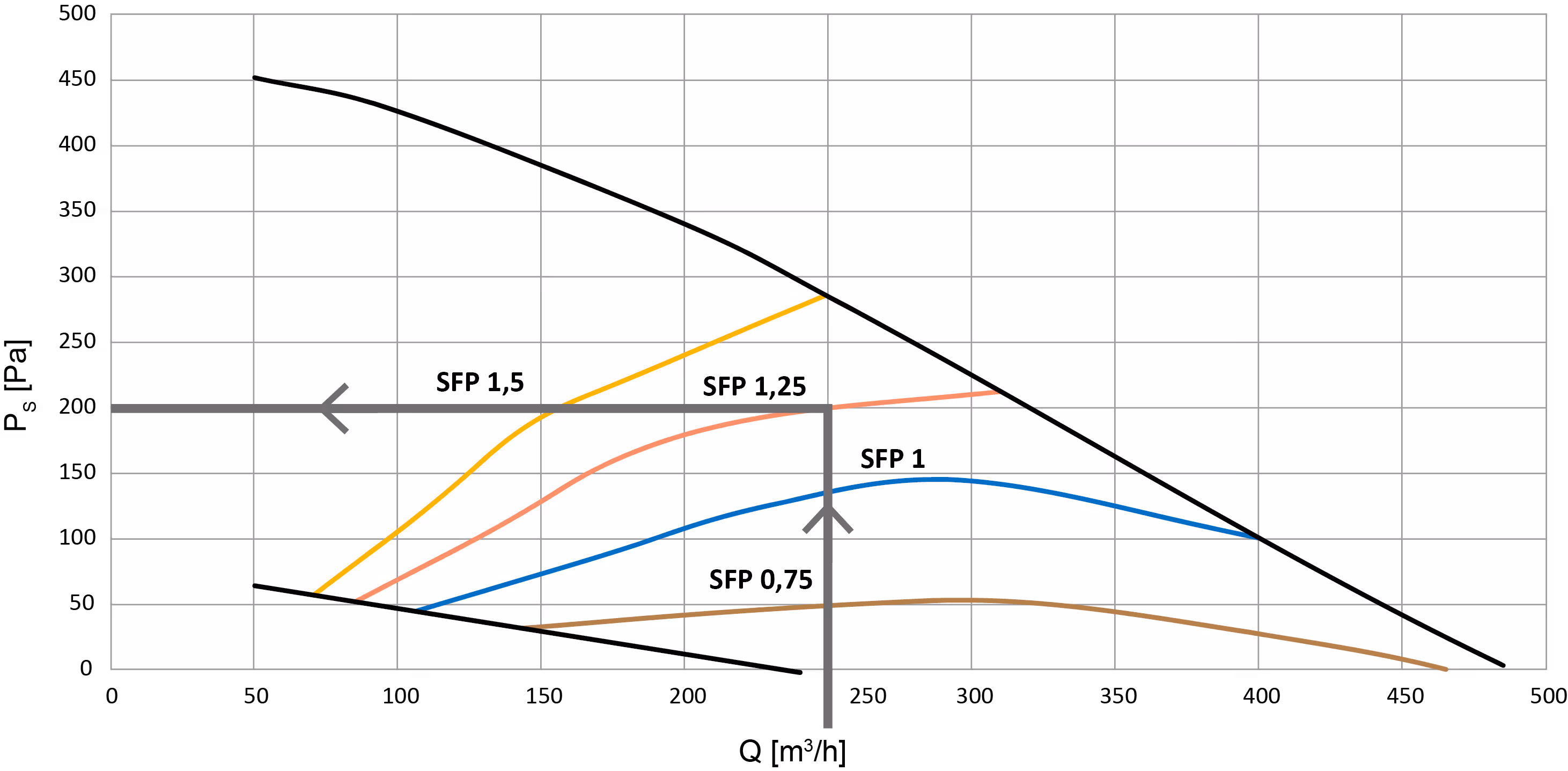

Ejemplo de lectura:
A 250 m3/h y 200 Pa, SFP = 1,25
P [kW] = 1,25 x 250/3.600 = 0,09 kW por flujo de aire.
Multiplica por 2 para obtener el consumo de la unidad.
Q [m3/h]: Caudal [m3/h]
Ps [Pa]: Presión estática [Pa]

‍

Modelo 400

Q [m3/h]: Caudal [m3/h]
Ps [Pa]: Presión estática [Pa]

‍

Modelo 600

‍

Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.

‍

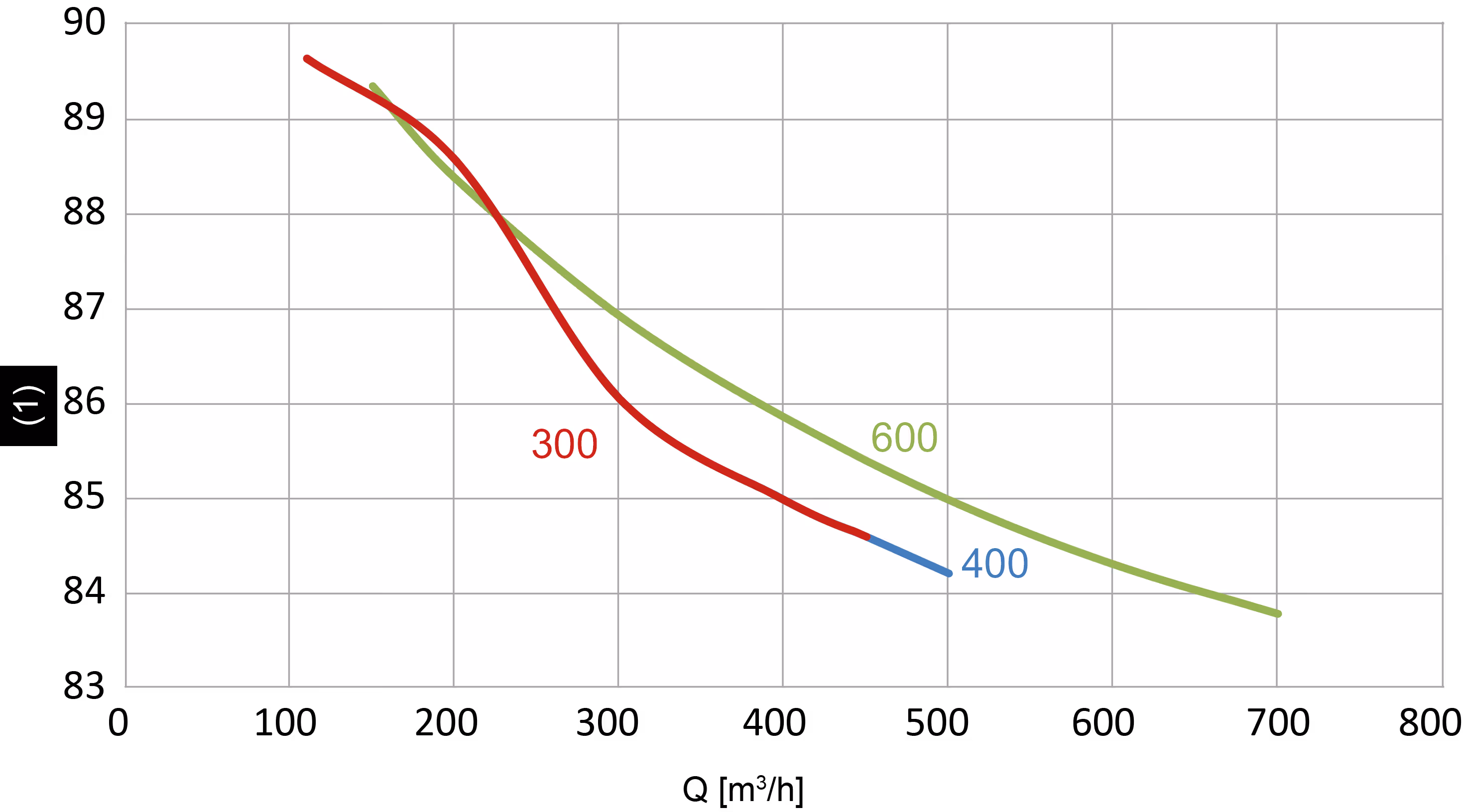

EFICIENCIA TÉRMICA

De acuerdo con la norma EN 308.
Aire exterior: T = - 7°C RH = 90%
Aire interior: T=20°C HR= 50% o ≤ 30%

(1) - Eficiencia (%)
Q [m3/h]: Caudal [m3/h]

‍

Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.

‍
