SIV 11-21

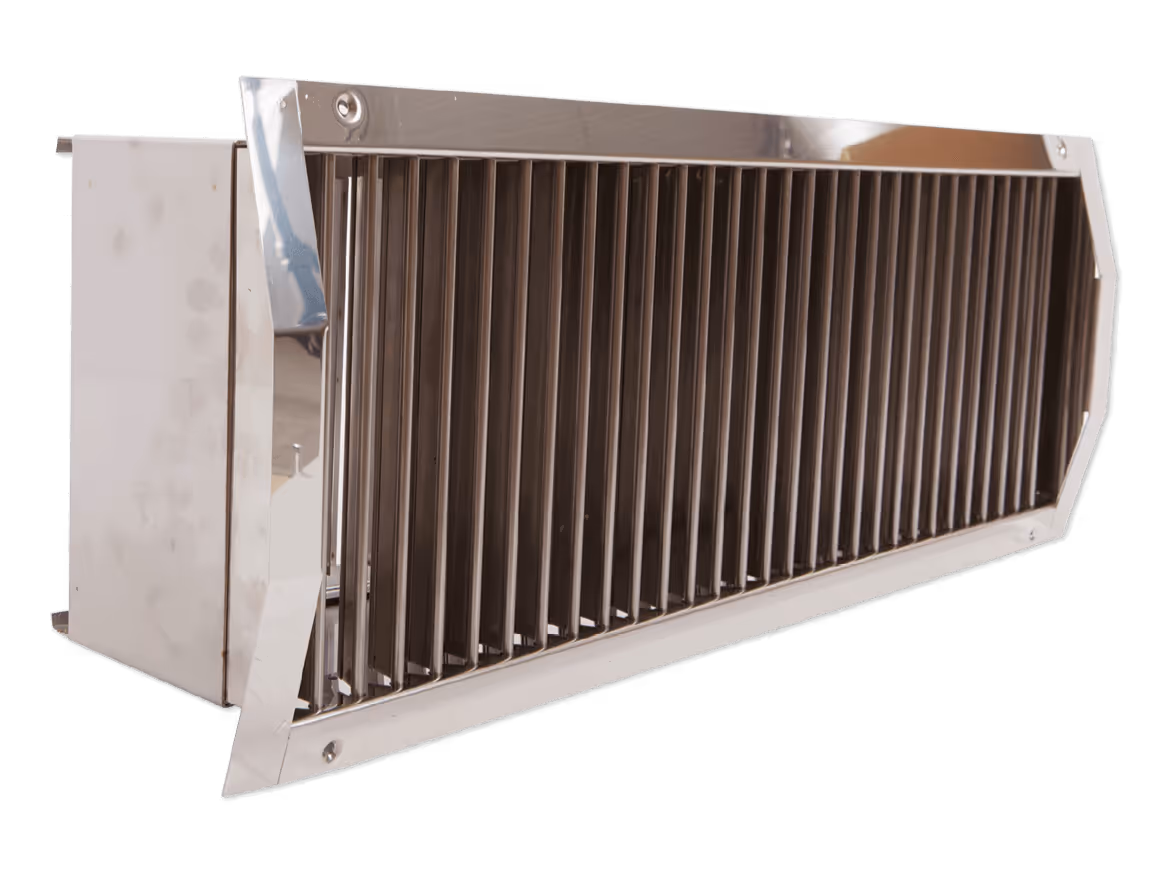

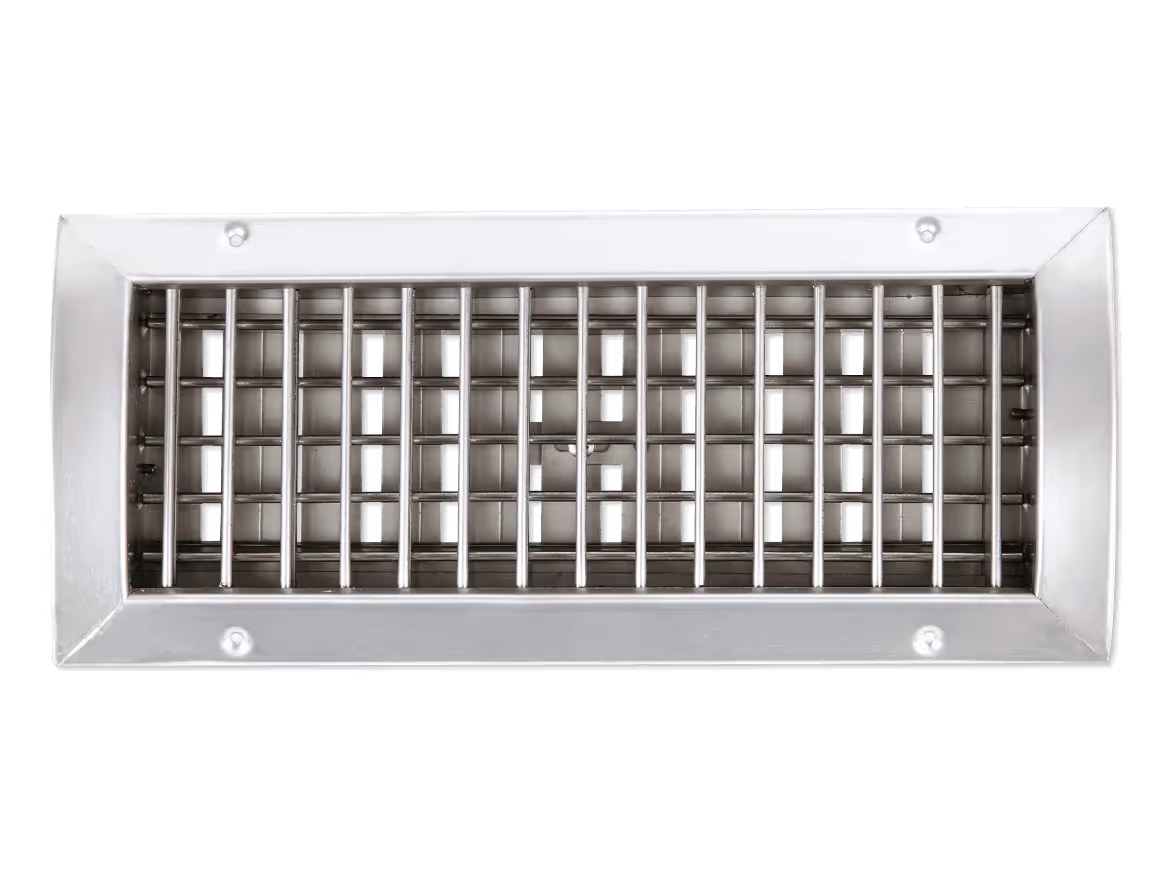

rejilla de acero inoxidable para conductos circulares con aletas móviles de deflexión simple (11) o doble (21)
Ventajas
Instalación sencilla en el conducto.
Amplia variedad de modelos disponibles.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Dimensiones límite de fabricación: 225 x 75 mm/1025 x 325 mm para 29 tamaños posibles.
- Ancho de paso: 100 mm.
- Caudales indicativos de 200 a 2500 m³/h (tabla de selección).
- Estas rejillas no aceptan dimensiones fuera de la norma.

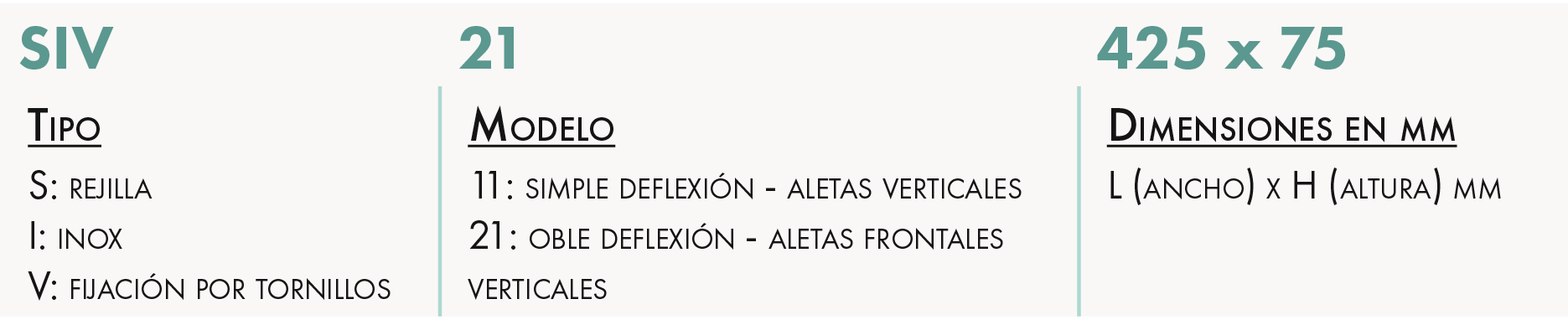

DESIGNACIÓN
APLICACIÓN/USO
- Rejilla de inflación para instalación en conducto circular.
CONSTRUCCIÓN/COMPOSICIÓN
- Marco y aletas de acero inoxidable.
- Junta de espuma para garantizar la estanqueidad.
- Fijación mediante tornillos visibles.
OPCIONES
- Otros colores RAL.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
ATRAVANCAMENTOS
Versión sin compuerta integrada (apertura = (L - 5) x (H - 5) mm)
SIV 11
SIV 21
Versión con compuerta integrada
SIV 11
SIV 21
SELECCIÓN

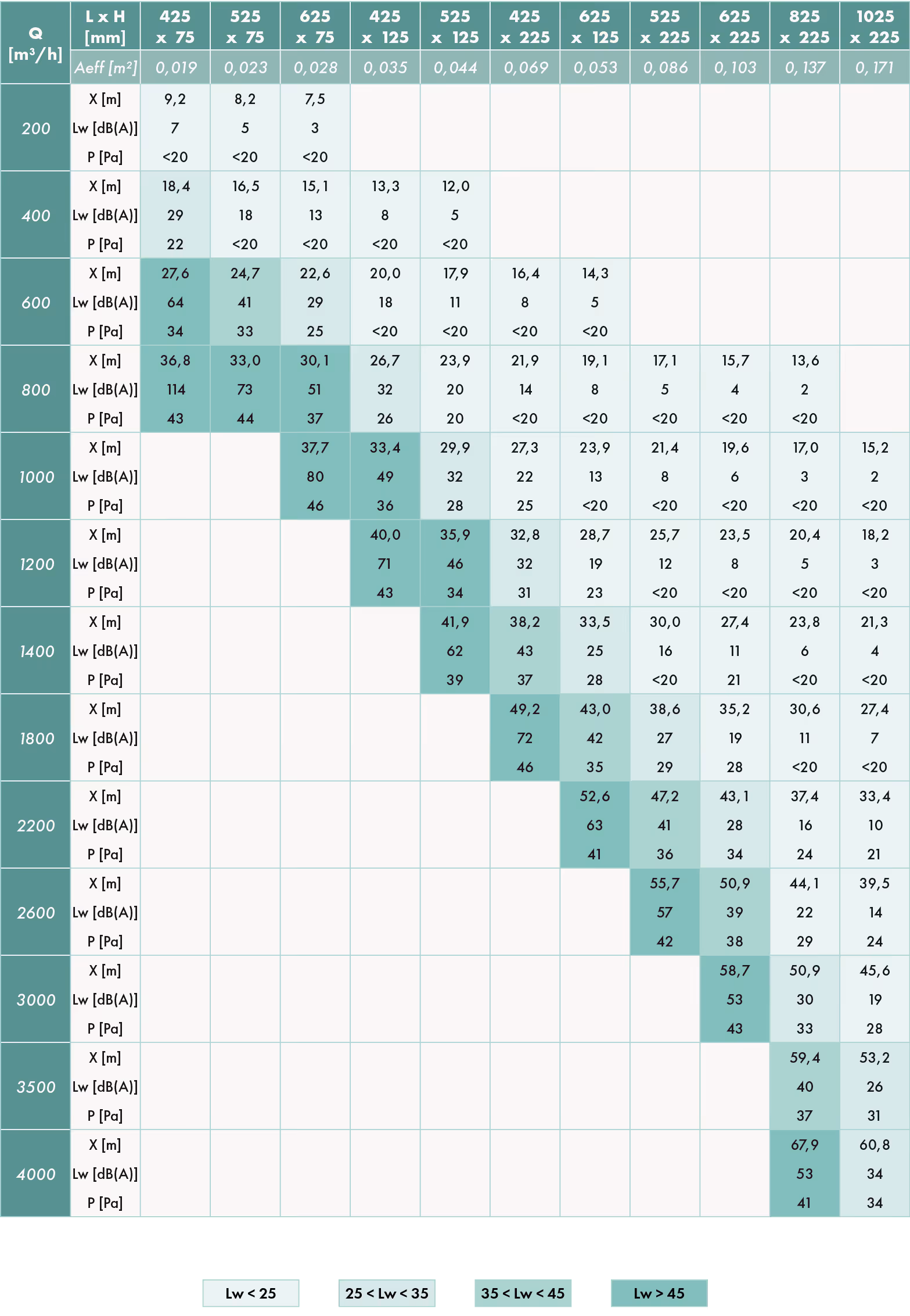

TABLA DE SELECCIÓN PARA SIV 11 Y 21
Lw: potencia acústica sin atenuación local [dB (A)].Los datos presentados se refieren a las cuadrículas del SIV 11;
para obtener los valores del modelo 21, se deben realizar los siguientes cálculos: X = alcance de tabla x 1,15;
P = pérdida de carga de mesa x 1,375; Lw = potencia acústica de mesa + 5Ensayo en condiciones isotérmicas.
Consúltenos para obtener los datos de selección de las dimensiones restantes.
INSTALACIÓN

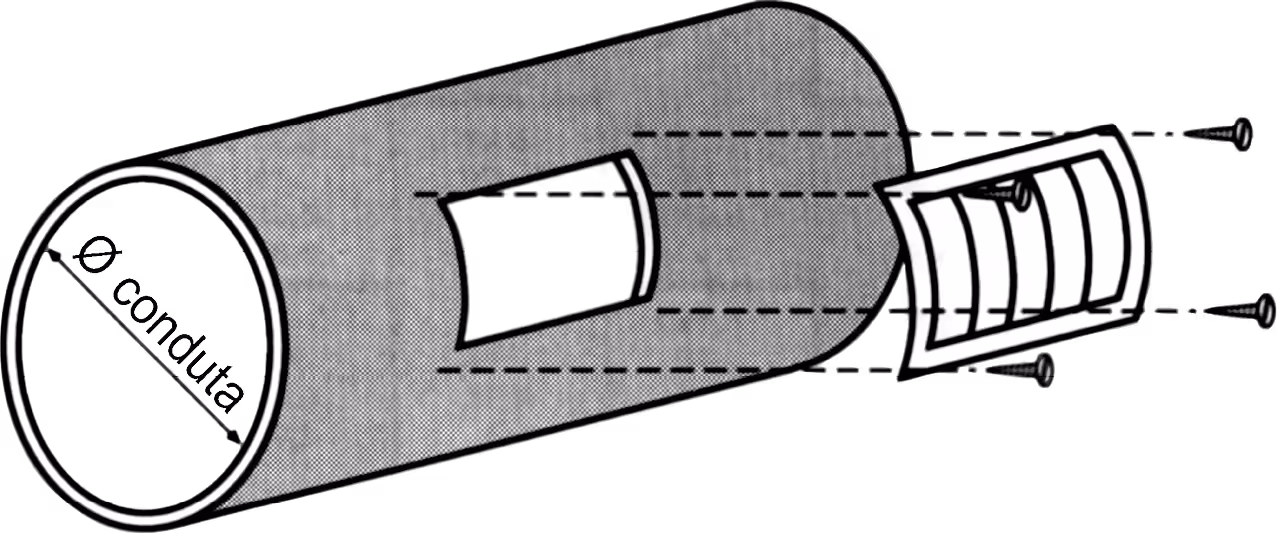

MONTAJE EN CONDUCTOS
- Atornille la rejilla en el conducto spiro.
