Sirius® X ECM
Caja VMC con motor ECM de bajo consumo
Este es un texto dentro de un bloque div.
Este es un texto dentro de un bloque div.
Ventajas
Motor ECM de bajo consumo.
4 soluciones de control.
Caja multiposición con boquillas modulares.
Sistema de montaje sencillo.
Caja conectada mediante una aplicación Bluetooth para las versiones PC y POP.
Nuevo: PC Light Control: luz de presión constante.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
13 modelos:
- Conexiones circulares de Ø160 a 710.
- Caudales de hasta 11100 m3/h.
2 versiones:
- Modelos 400 a 3500:
- Versión estándar: 1 boquilla de aspiración, 1 tubo de aspiración vertical.
- Versión completa: 2 boquillas de aspiración, 1 aspiración de escape vertical. - Modelos 4000 a 11000:
- Versión completa: 2 boquillas de aspiración, 1 aspiración de escape vertical.
DESIGNACIÓN
APLICACIÓN/USO
- Viviendas colectivas y cocinas profesionales: extracción de aire permanente aprobada a 400 º C 1/2h.
- Para uso en exteriores, se recomienda instalar una capucha china o un parasol para la lluvia.
CONSTRUCCIÓN/COMPOSICIÓN
Cubierta:
- Modelos 400 a 11000.
- Caja de acero galvanizado y prepintado.
- Boquillas de aspiración y descarga con juntas extraíbles.
- Se puede enrollar simplemente inclinando la caja.
Motorización:
- Motor ECM con mando integrado o remoto.
- IP44 (modelos 400 a 600).
- IP54 (modelos 1000 a 11000)
- Transmisión directa.
- Fuente de alimentación monofásica 230 V ~ 50/60 Hz en todos los modelos.
- Interruptor de proximidad de serie.
- Presostato calibrado y montado en fábrica (versión potenciómetro).
Ventilador:
- Modelos 400 a 600: turbina de acción.
- Modelos 1000 a 11000: turbina de reacción.
- Conjunto motor-ventilador fácil de desmontar.
Regulación:
- Panel de control IP54 integrado en la caja.
- Reenvío de alarmas por cable en la placa electrónica.
- Posibilidad de conexión y ajuste mediante la aplicación Bluetooth Oxéo® Connect.
- Regulación por PC (regulación de presión constante): reducción del consumo en un 60% en comparación con las unidades estándar.
- El ajuste de iluminación para PC está disponible para tamaños de 400 a 4000, sin comunicación Modbus ni conexión Bluetooth.
- Regulación POP (presión optimizada): reducción del consumo en un 30% en comparación con las unidades con presión constante.
- Comunicación Modbus GTB/GTC con regulación PC y POP.
OPCIONES
- Aislamiento acústico de 25 mm.
- Protección epóxica (consúltenos).
- Fuente de alimentación trifásica (a partir del modelo 4000).
- Versión de cocina: aislamiento de 25 mm y bandeja de condensado.
- France Air Connect (para versiones PC y POP):
- Caja C4 conectada: monitorización en tiempo real de 3 indicadores: presión, modo de incendio C4 y avería.
- Sensor opcional, para instalar.
- Sistema de comunicación SIGFOX.
- Plataforma web y móvil para monitorizar y analizar una instalación colectiva.
EMBALAJE
- Se vende por unidad.
DIMENSIONES

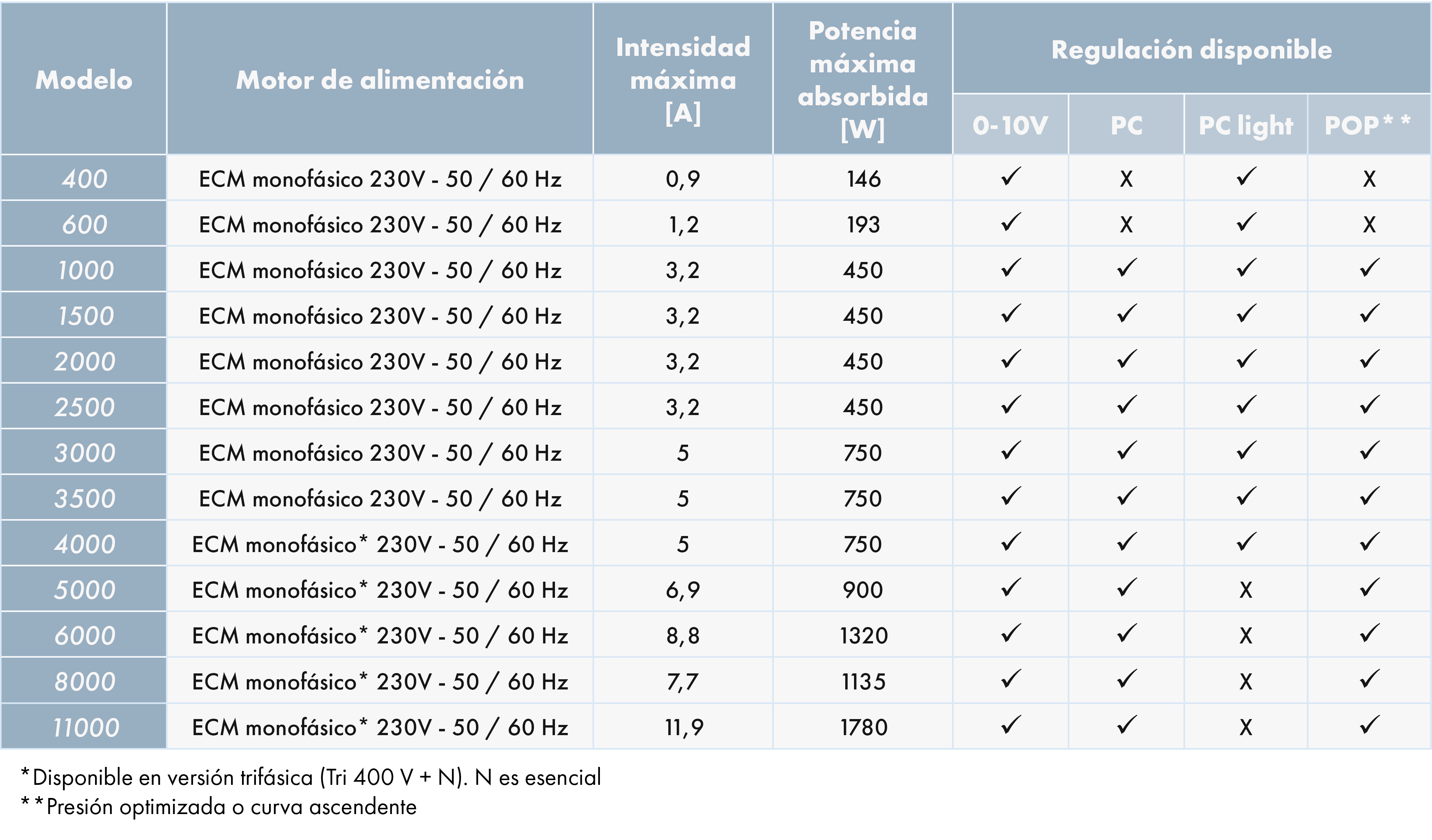

CARACTERÍSTICAS ELÉCTRICAS
DIMENSIONES Y PESOS

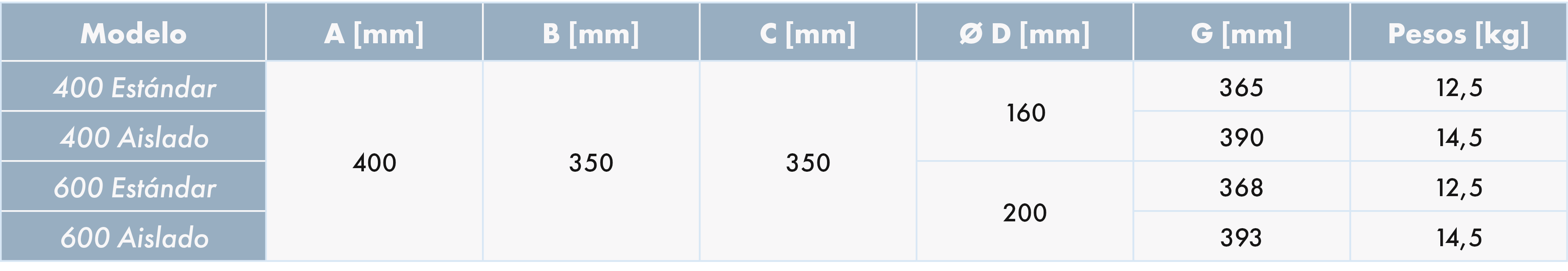

Modelos 400 y 600
Modelo estándar
(2) Aire de exhaustación
Modelo completo
(2) Aire de exhaustación

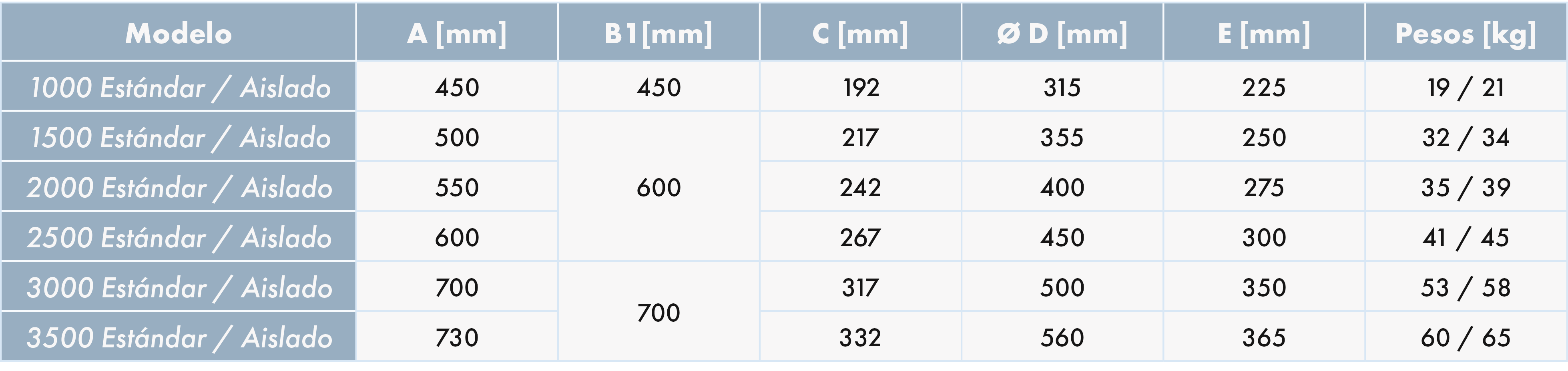

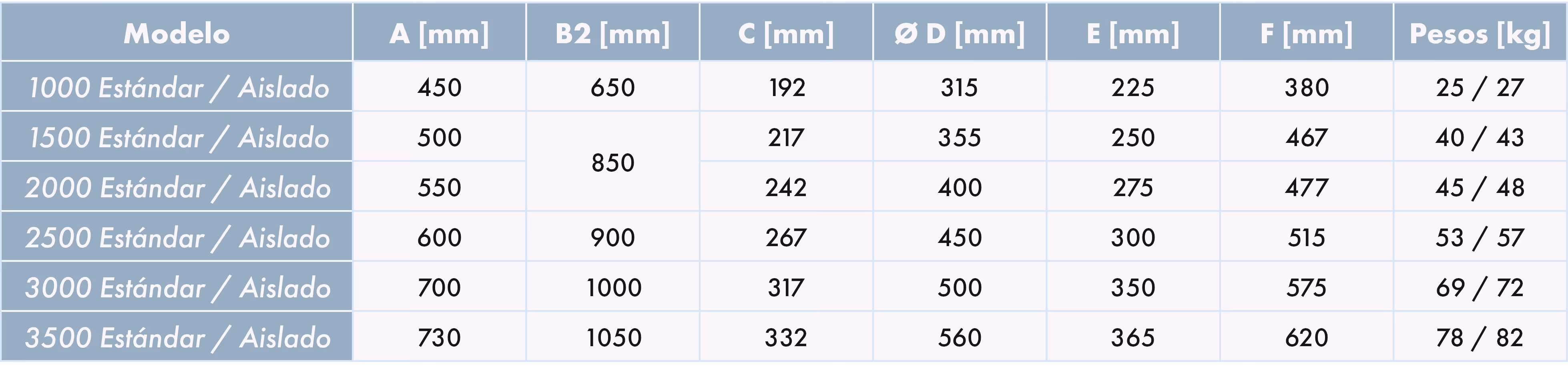

Modelos 1000 a 3500
Modelo estándar
(2) Aire de exhaustación
Modelo completo
(2) Aire de exhaustación

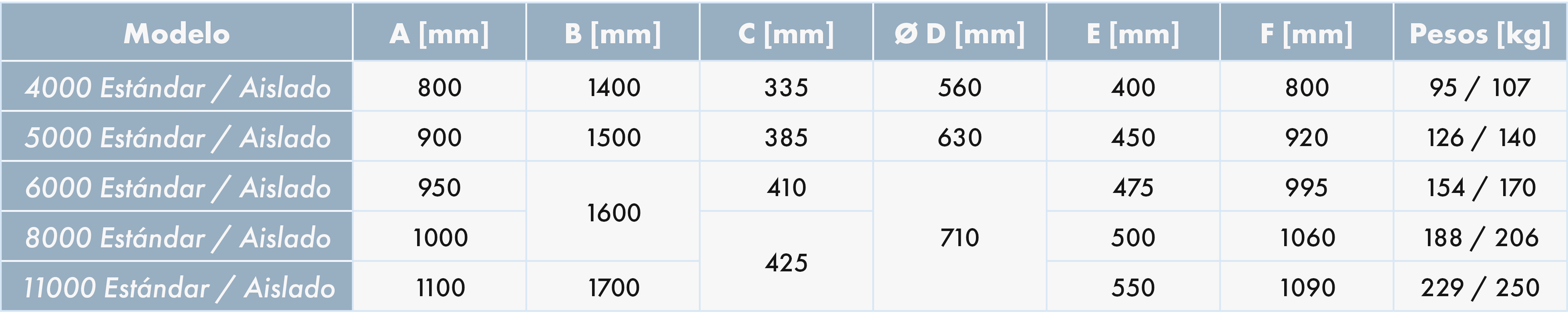

Modelos 4000 a 1000
Modelo completo
(2) Aire de exhaustación
CLASIFICACIÓN DE INCENDIOS
- Aprobado para 400 °C 1/2 hora mediante certificado de resistencia al fuego.
- ATEC: homologación técnica higroajustable (para las versiones PC, PCl y POP).

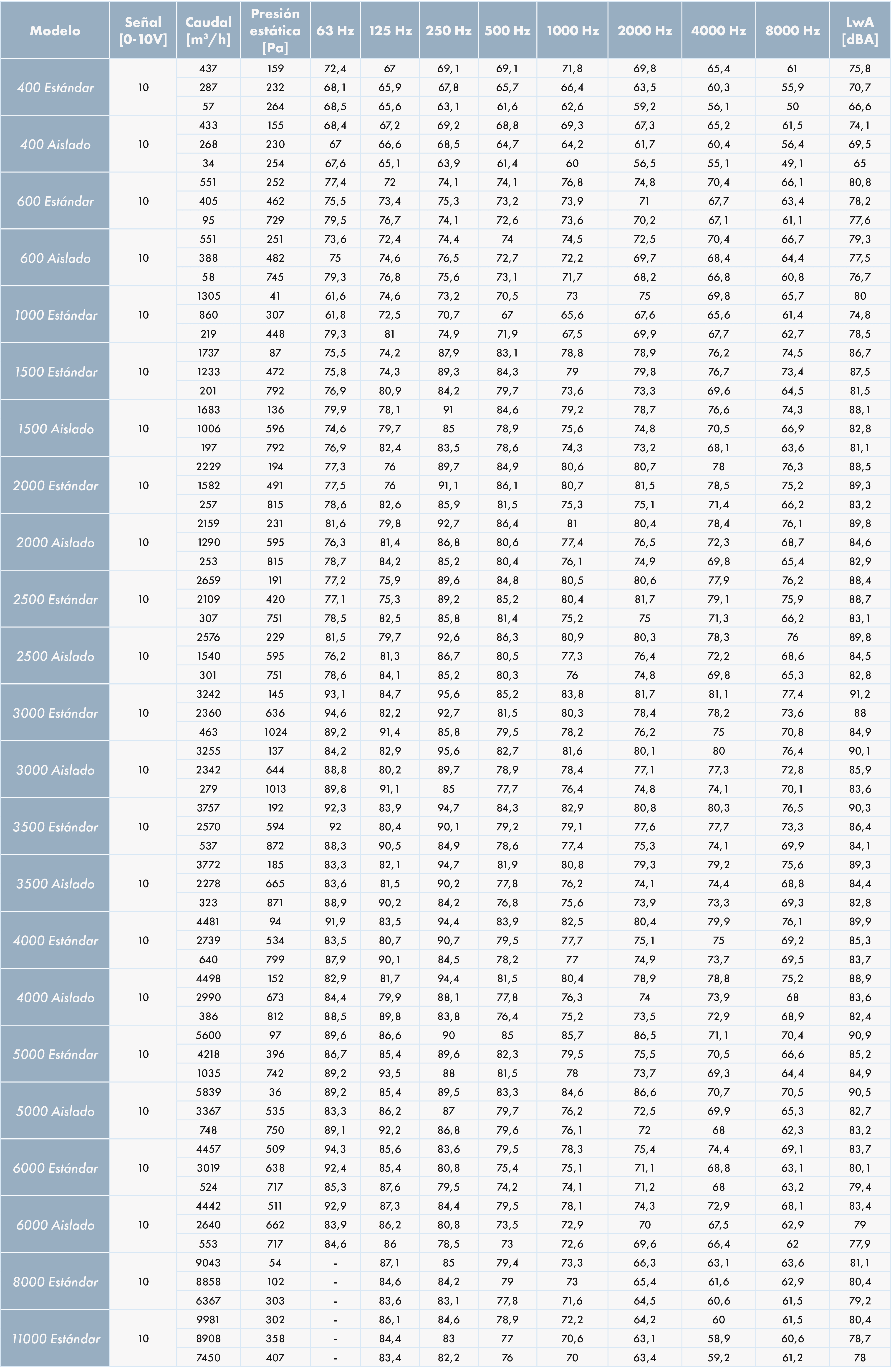

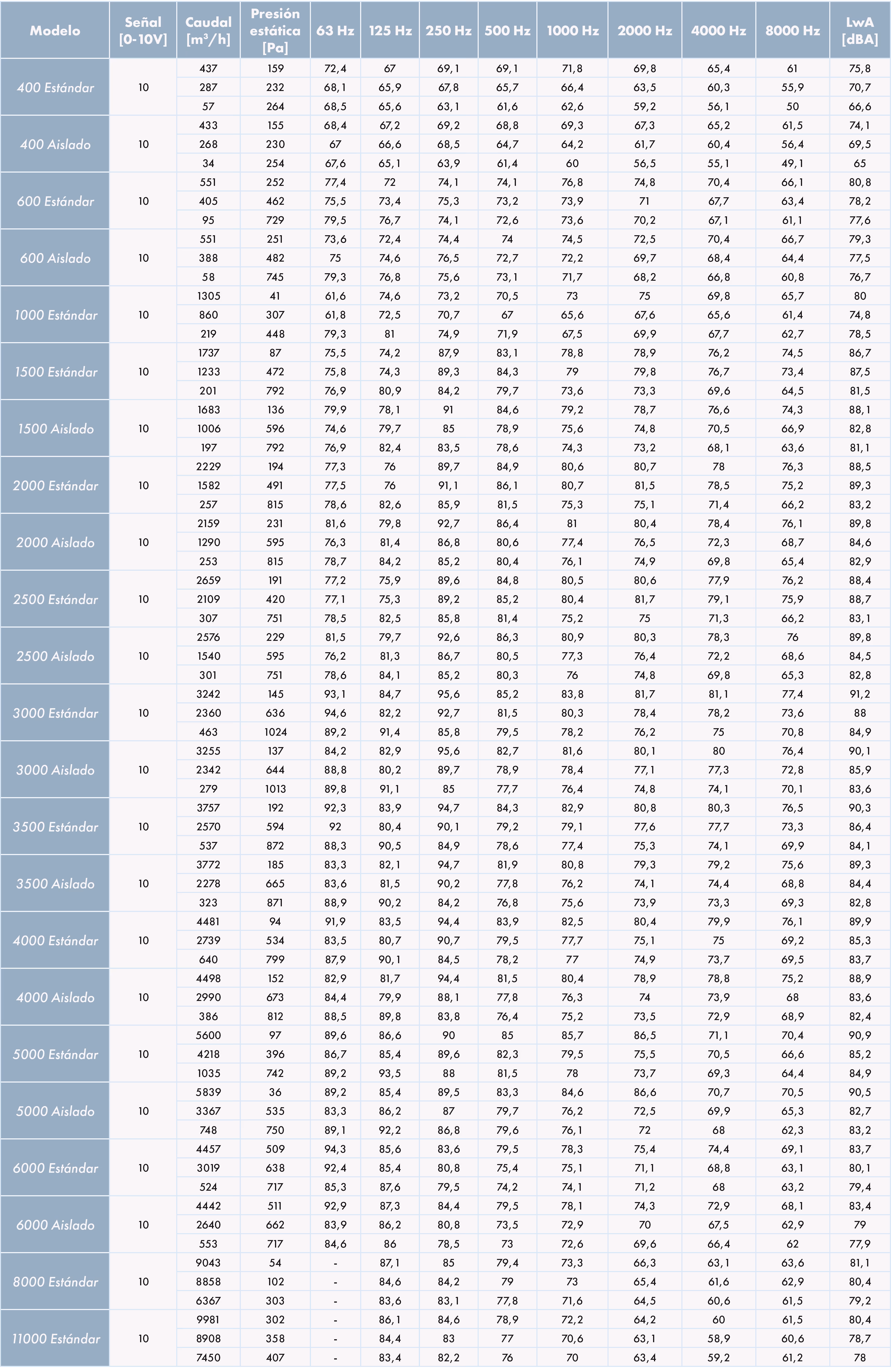

CARACTERÍSTICAS TÉCNICAS COMPLEMENTARIAS - ACÚSTICA

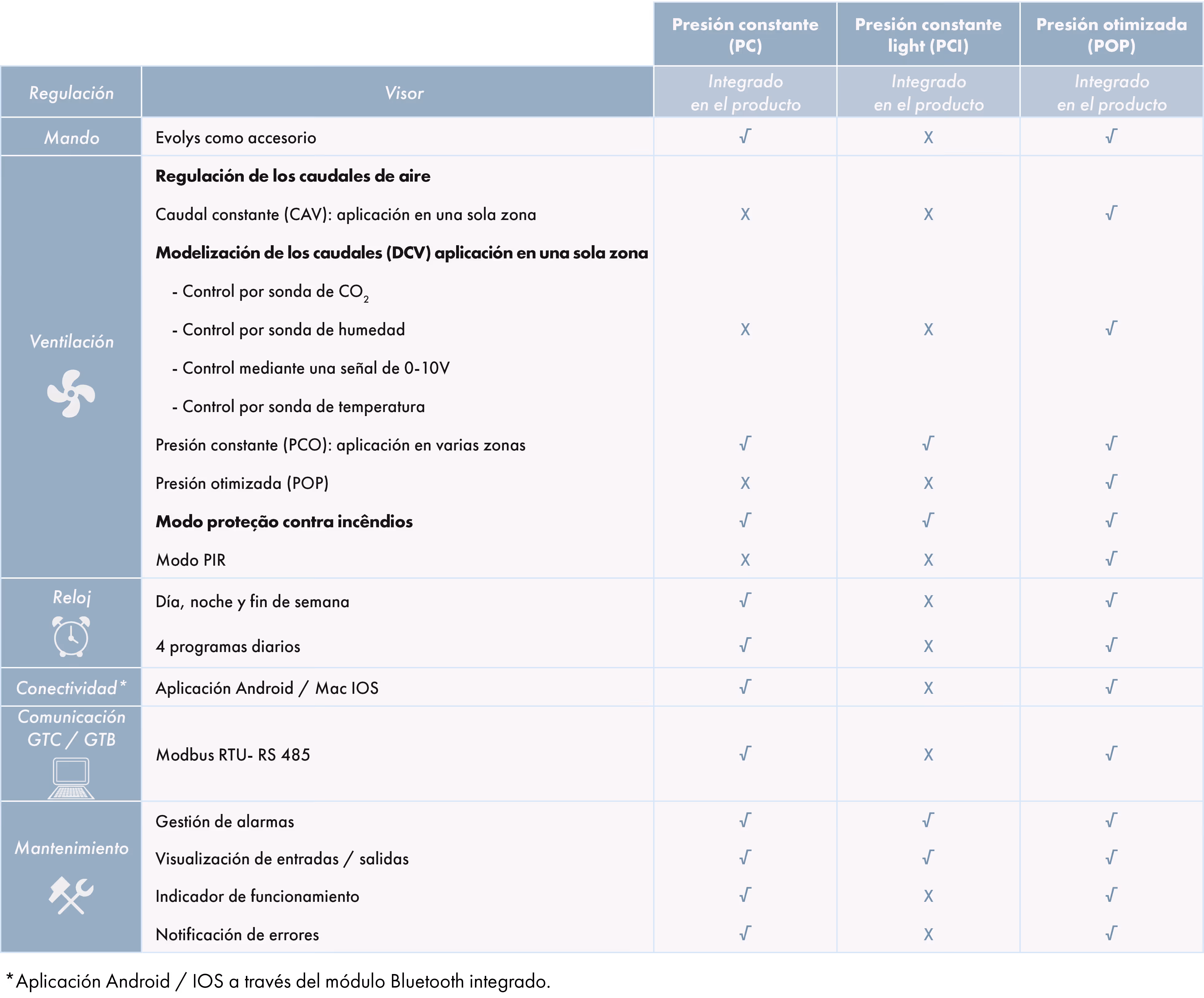

REGULACIÓN
Descripción del mando Oxéo® FAN VMC
- El control se realiza desde la consola integrada en la caja.
- El mando a distancia Evolys está disponible como accesorio. Se conecta a la placa de control. - Producto Plug & Play con:
- Regulador integrado en la caja.
- Interruptor de seguridad integrado.
- Transductor de presión para modos de flujo constante/presión constante/presión optimizada.
SELECCIÓN
CURVAS DE SELECCIÓN
Modelo 400
Modelo 600
Modelo 1000
Modelo 1500
Modelo 2000
Modelo 2500
Modelo 3000
Modelo 3500
Modelo 4000
Modelo 6000
Modelo 8000
Modelo 11000
INSTALACIÓN
ACCESORIOS
BCA
Soportes antivibratorios: compuestos por 2 placas planas y paralelas, conectadas entre sí mediante una junta de goma especial.
Permiten aislar el edificio de las vibraciones generadas por el ventilador.
Consulta AQUÍ consulte la ficha del producto para obtener más información.
Junta flexível circular M0
Aísla la red de las vibraciones generadas por el ventilador.
Instalación obligatoria.
Placa de picagem
Permite añadir un fregadero a la caja de ventilación in situ, según las necesidades.
Chapéu chinês
Visera con rejilla
Anti lluvia.
Kit isolamento de 25 mm
ACCESORIOS PARA CAJAS CON CAÑOS MODULARES
Las versiones completas del Sirius® X ECM 400 a 11000 permiten modificar las conexiones de aspiración in situ con los accesorios adecuados.
Esto hace posible:
- Cambie de succión lateral a succión frontal.
- Obtenga una versión con aspiración y descarga en línea.
Configuración A:
(2) Marco
(3) Tampón
Pase de la succión lateral a la succión frontal. No se requieren accesorios adicionales.
Configuración B:
(2) Marco
(3) Tampón
Obtenga una versión con aspiración y descarga en línea con el accesorio: placa de sellado.
