Ventajas
Variación progresiva y continua del caudal de aire.
Control mediante mando a distancia.
Funcionamiento posible mediante señal externo 0-10 V.
Ajuste de fábrica.
Caja inversora IP 66.

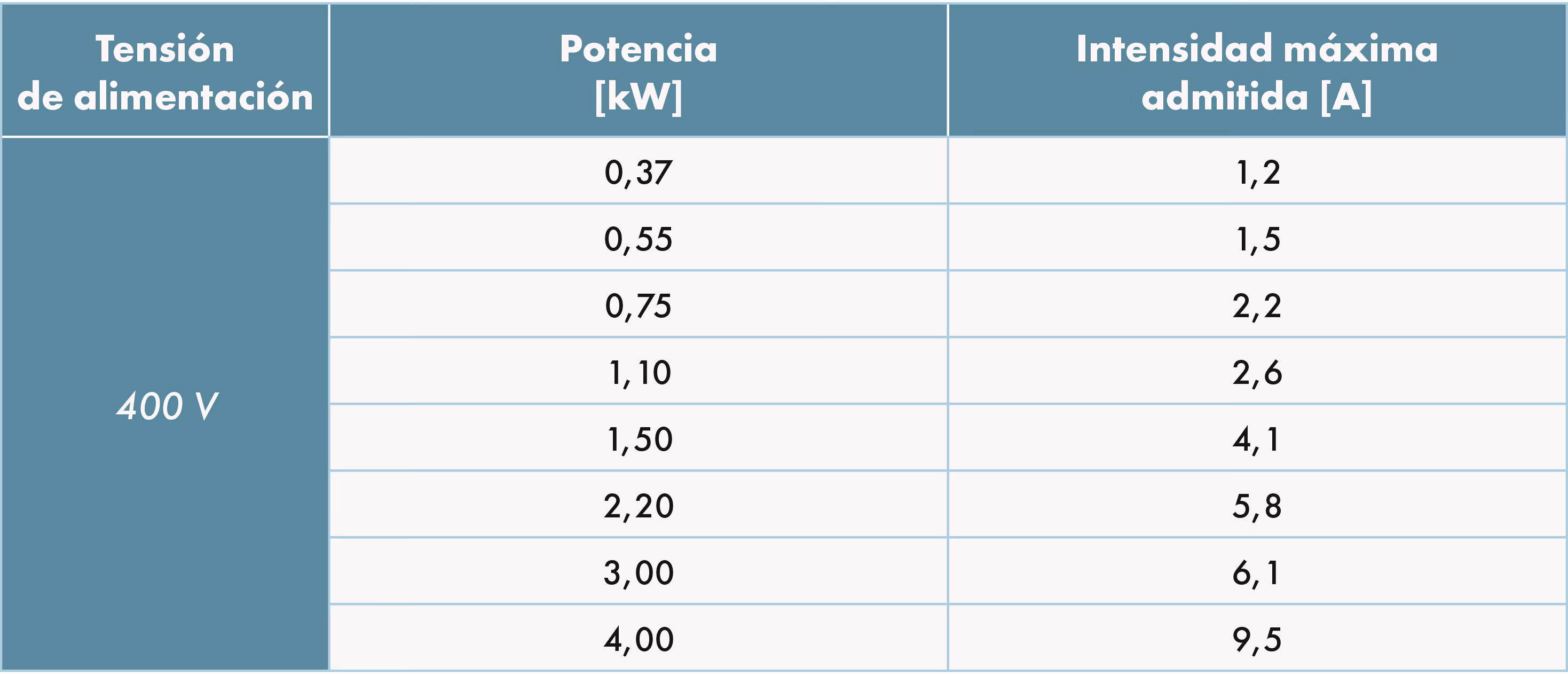

Gama
- Modelo T 400: alimentación trifásica de 400 V ~ 50/60 Hz al motor trifásico de 400 V.
Denominación
Aplicación / Utilización
- Accionamiento de frecuencia variable para aplicaciones de ventilación con motores trifásicos estándar de 400 V.
- Variador de frecuencia para el control automático del caudal.
Construcción / Composición
- Listo para usar: preconfigurado de fábrica.
- Conexión eléctrica sencilla.
- Estanqueidad garantizada mediante prensaestopas.
- Linealidad de la velocidad sea cual sea la pérdida de carga del circuito de viento: el motor funciona a la velocidad fijada por el mando a distancia o por la señal 0-10 V.
- Corrección automática de la caída de tensión de la red para mantener la velocidad del ventilador.
- Protección del motor contra sobrecargas.
- Protección del inversor contra cortocircuitos entre las fases del motor y contra tensiones altas y bajas.
Opciones
Embalaje
- Vendido por unidad.
CARACTERÍSTICAS TÉCNICAS
- Tensión de red trifásica 400 V ~ 50 / 60 Hz (sin neutro).
- Mostrar integrado.
- Caja IP 66.
- Arranque fiable directamente al valor de setpoint fijado por el potenciómetro de regulación o la señal de 0-10 V.
- Velocidad de salida preestablecida del 40 al 100% de la velocidad nominal del motor.
- Filtro CEM clase B integrado.
- Protección del motor contra sobrecargas y cortocircuitos de los devanados.
- Rampas de aceleración y desaceleración preestablecidas.
- Contacto seco para el control de la electroválvula de gas.
- Contacto de entrada para la conexión de una caja de corte.
- Función de conmutación integrada elevada para la extracción de humos: la velocidad del ventilador pasa a ser máxima.
- Contacto seco On/Off.
- Tablas tropicalizadas, ideales para ambientes húmedos.
- Fácil limpieza, sin elementos mecánicos externos.
- En plástico de policarbonato resistente a los rayos UV, la grasa y los ácidos.

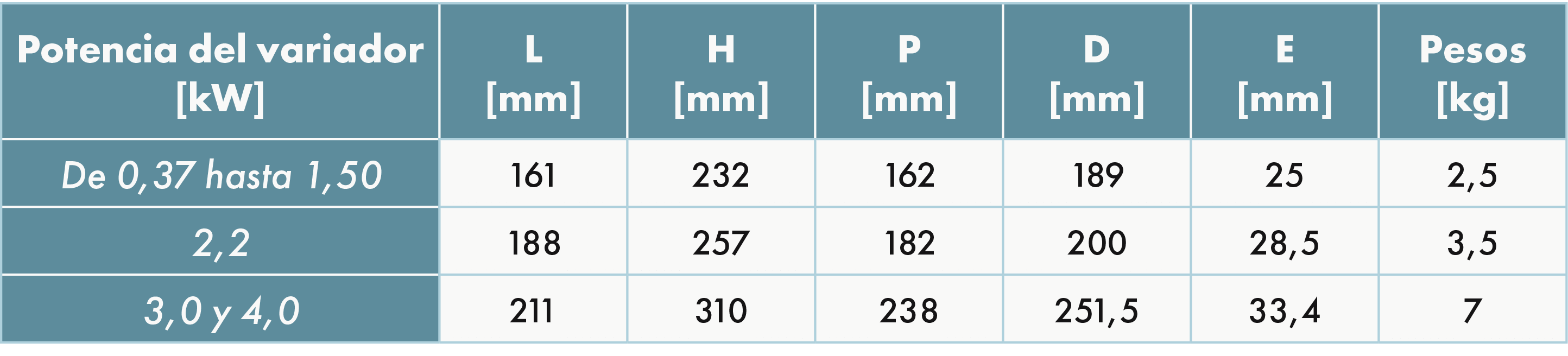

DIMENSIONES Y PESOS
DIAGRAMA DE CONEXIÓN
- Longitud del cable entre el motor y el inversor: 100 m con cable aislado y 150 m con cable no aislado.
Botonera de seguridad
Caja de control para Senseo Drive® RT Control®.
Potenciómetro.
Interruptor de encendido/apagado.
Montado en un aplique.
Evolys® One - PWM
Control de caudal de 0 - 100 % en ventiladores con motor EC.
Disponible en versiones 0-10 V o PWM de largo alcance.
Montado empotrada o en un aparato, en caja IP 54.
También es aplicable a los convertidores de tensión o de frecuencia equipados con una entrada de 0-10 V.
Consulte AQUÍ la ficha del producto para más información.
Visor para la gama Senseo Drive®.
Para la instalación en el exterior.
