Ventajas
Listo para usar: los parámetros se ajustan en fábrica.
Fácil cableado.
gestión de seguridad: control de la electroválvula de gas, modo de extracción de humos y conexión a una caja de corte.

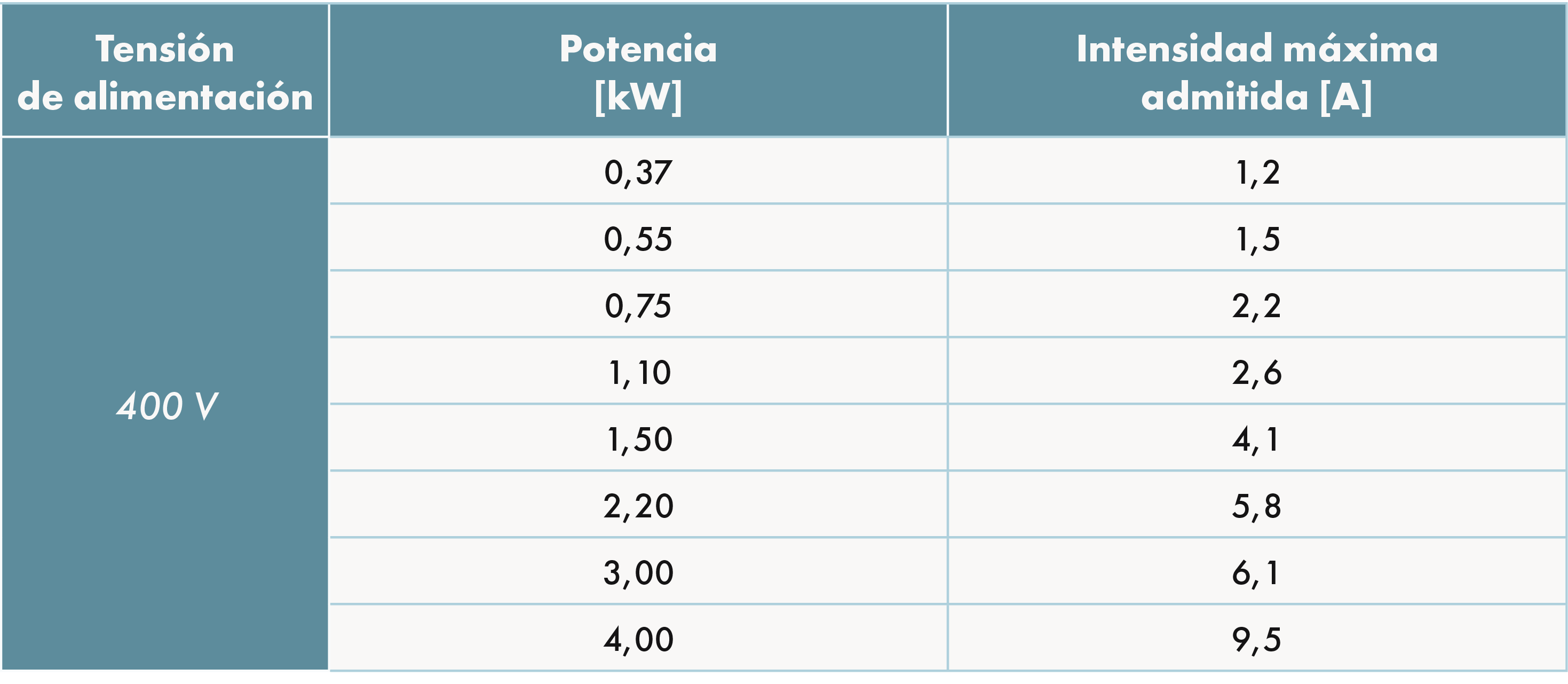

Gama
- Modelo T 400: alimentación del motor trifásico de 400 V - 50 / 60 Hz.
Denominación
Aplicación / Utilización
- Convertidor de frecuencia diseñado para aplicaciones de ventilación con motores trifásicos estándar de 400 V.
Construcción / Composición
Opciones
Embalaje
- Vendido por unidad.
CARACTERÍSTICAS TÉCNICAS
- Tensión de red trifásica 400 V, 50 Hz (sin neutro).

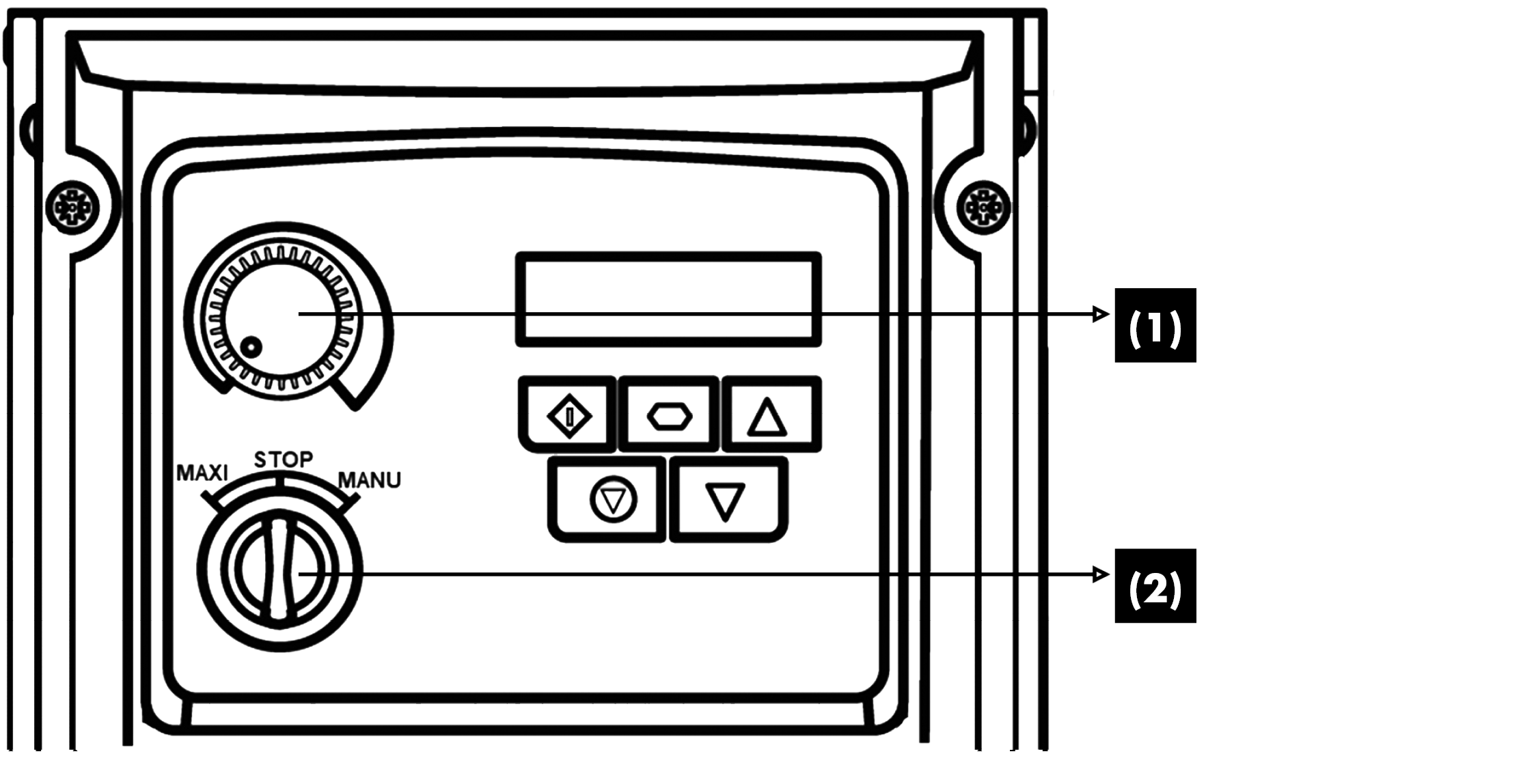

- Interruptor de encendido/apagado con modos manual o máximo y potenciómetro de ajuste integrado en el frontal.
- Mostrar integrado.
- Caja IP 66.
- Arranque fiable en la consigna fijo mediante el potenciómetro de regulación.
- Rampas de aceleración y desaceleración preajustadas para evitar el bloqueo en el arranque y permitir la amortiguación de la intensidad de arranque.
- Corrección automática de la caída de tensión de la red para mantener la velocidad del ventilador.
- Protección:
- del motor contra las sobrecargas.
- del accionamiento contra los cortocircuitos entre las fases del motor.
- del accionamiento contra tensiones altas y bajas. - Rango de velocidad de salida del 40% al 100% de la velocidad nominal del motor.
- Filtro EMC de clase B incorporado.
- Contacto seco para el control de la electroválvula de gas.
- Contacto de entrada para la conexión de una caja de corte.
- eliminación de humos función: el ventilador funciona a la máxima velocidad y corta la electroválvula de gas.
- Tablas tropicalizadas, ideales para ambientes húmedos.
- Fácil limpieza, sin elementos mecánicos externos.
- En plástico de policarbonato resistente a los rayos UV, la grasa y los ácidos.

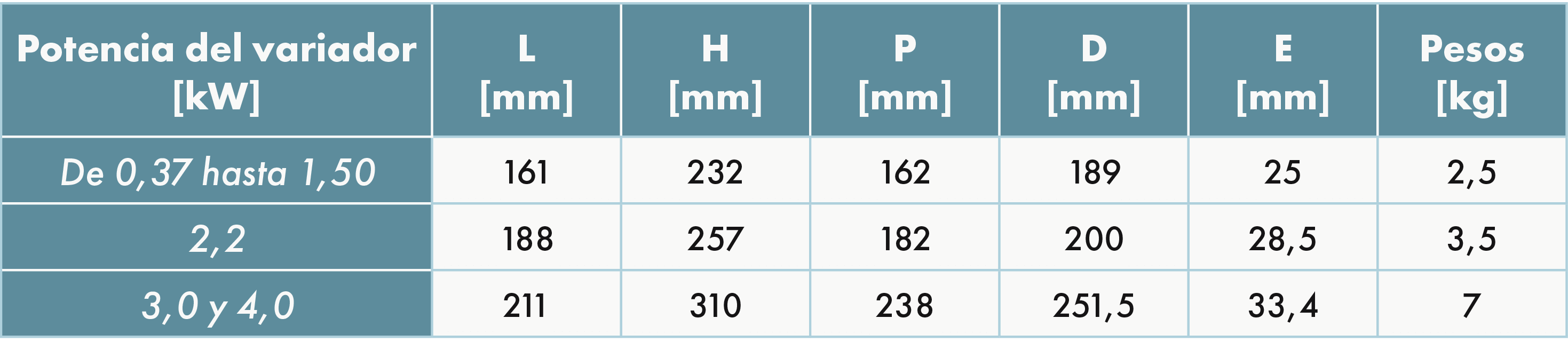

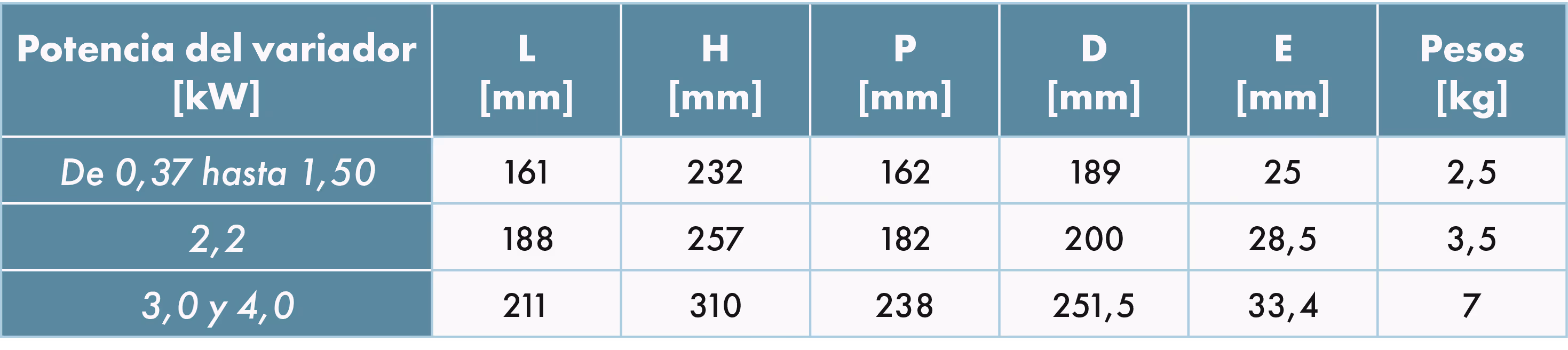

DIMENSIONES Y PESOS
LÍMITES DE UTILIZACIÓN
- Temperatura de funcionamiento: de -20º C a 40º C.

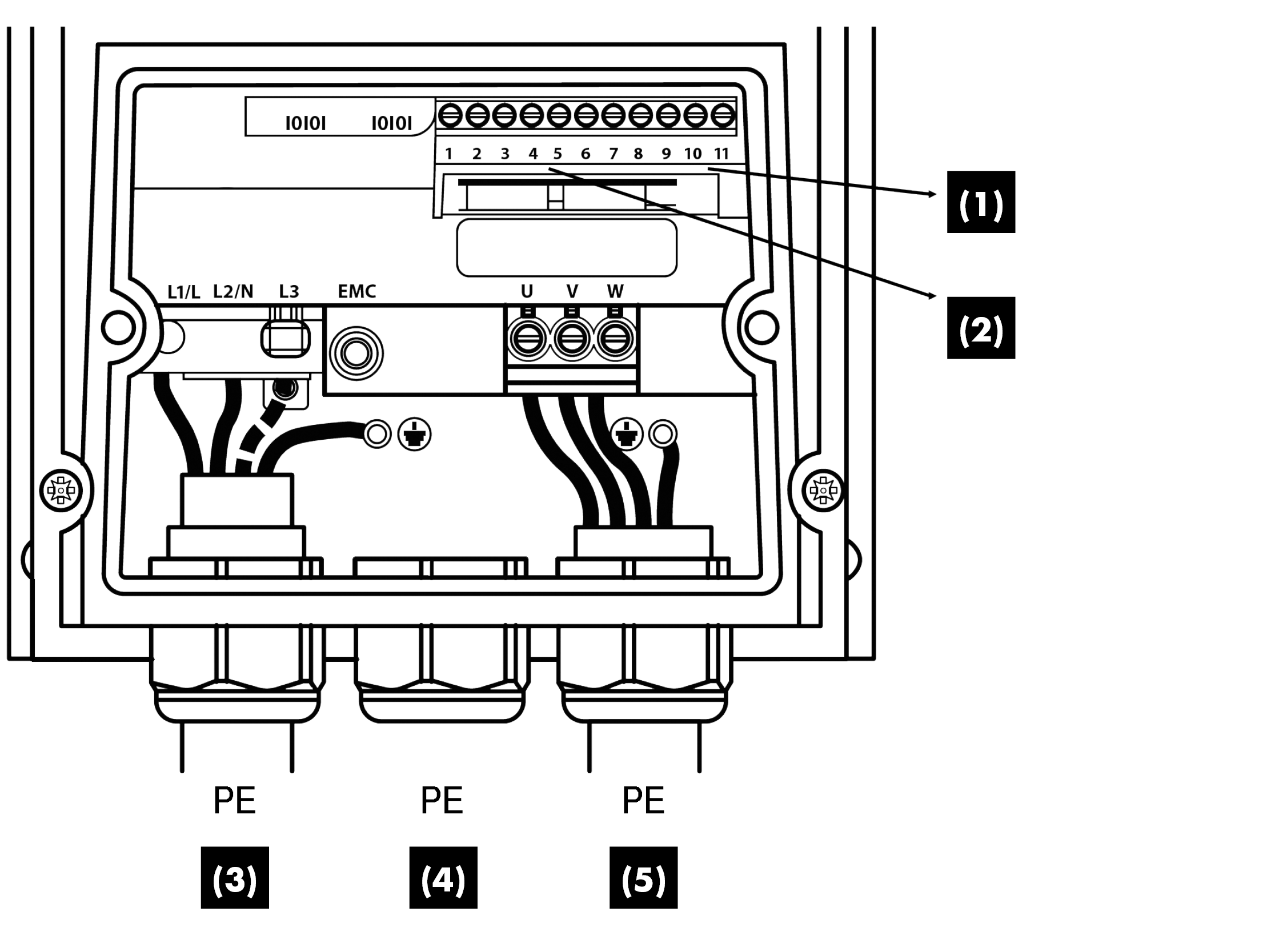

DIAGRAMA DE CONEXIÓN
- Longitud del cable entre el motor y el inversor: 100 m con cable aislado y 150 m con cable no aislado.
- Para optimizar la instalación, utilice un cable aislado para evitar perturbaciones electromagnéticas.
- Deje un espacio alrededor del equipo como se describe en el manual de instrucciones.
- El Senseo Drive® debe instalarse en posición vertical para garantizar las mejores condiciones de refrigeración.
Botonera de seguridad
Visor para la gama Senseo Drive®.
Para la instalación en el exterior.
