REF 500® 5

compuerta cortafuegos rectangular, pérdida de carga reducida

referencia 500 4

Este es un texto dentro de un bloque div.

Ventajas

Certificado higiénico VDI 6022.
Presión de ensayo de 500 Pa según EN 1366-2.
Amplio rango de dimensiones.
Motorización con servomotor de 24 o 230 V o con sistema evolutivo.
Estanqueidad (EN 1751): clase C.
Pérdidas de carga y niveles de ruido reducidos.
Mecanismo completamente alejado del flujo de aire.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

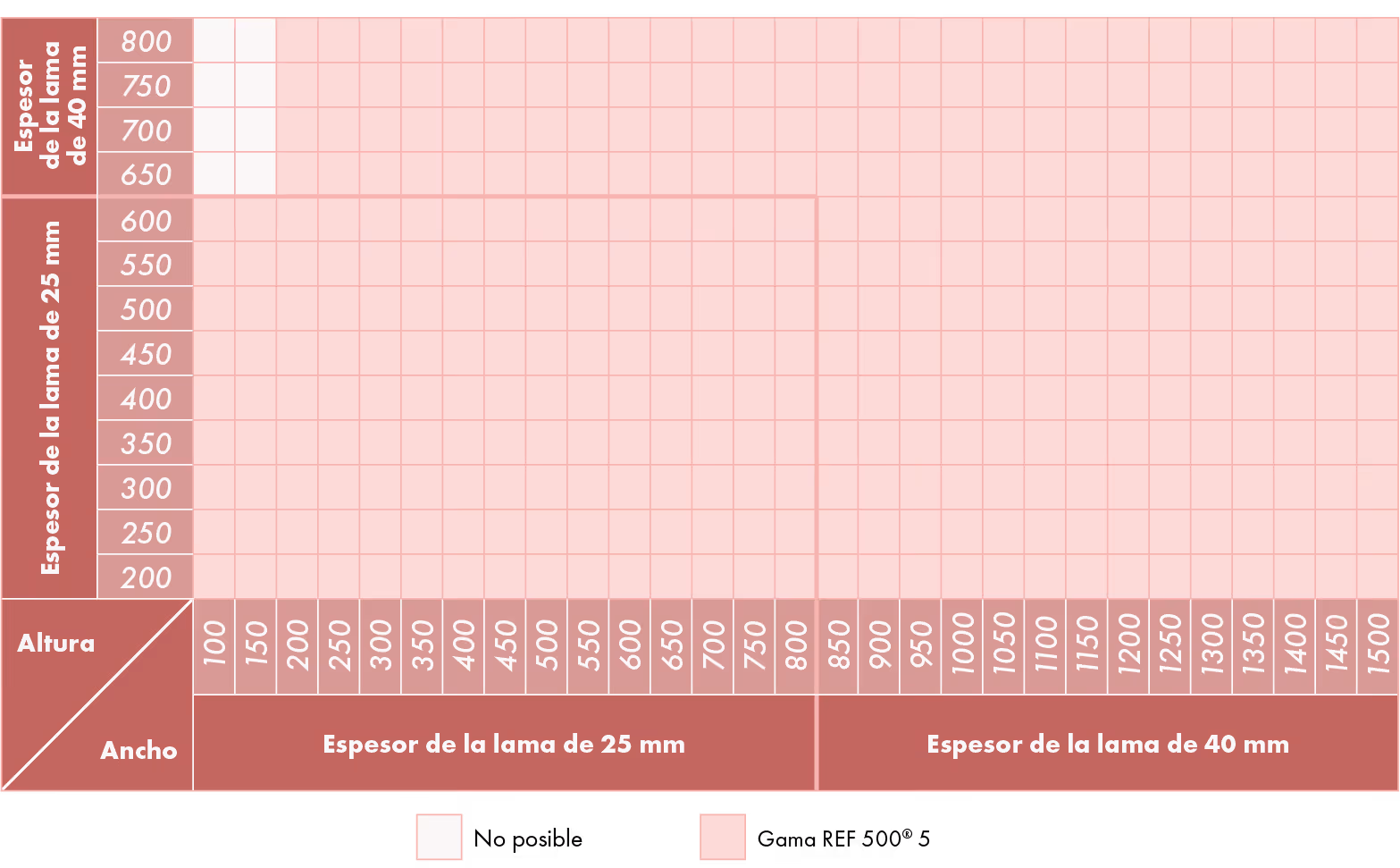

GAMA

Dimensiones en mm:

Mecanismos:

térmica

Micro

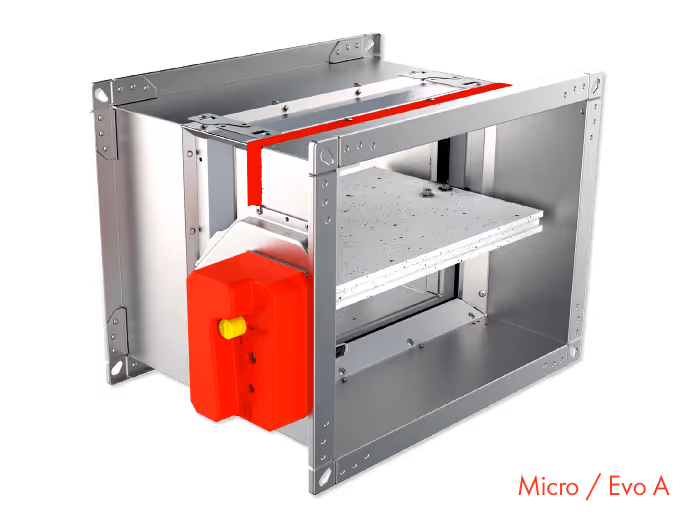

Evo-A

Accionamiento a distancia (bobina)

Evo T - con rearme manual
Evo M - con rearme motorizado

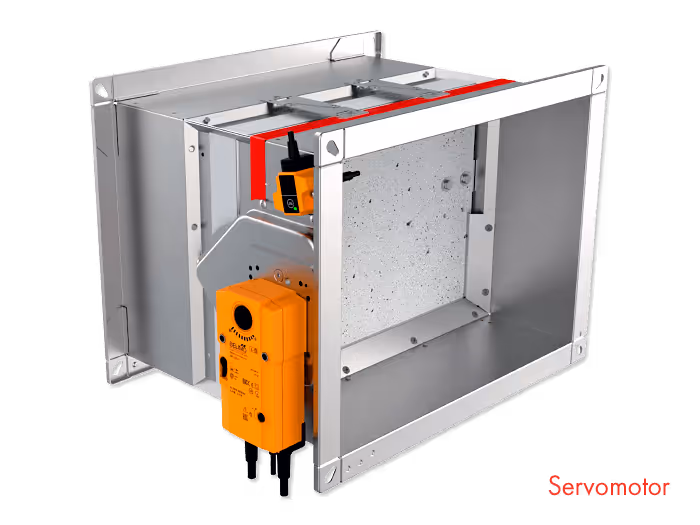

Servomotor

S24 - 24 V con retorno por muelle
S230 - 230 V con retorno por muelle

‍

Toda la gama está equipada con inicio y final de carrera.

DESIGNACIÓN

APLICACIÓN/USO

Restablece la continuidad del grado de resistencia al fuego en el paso de los conductos en un muro o forjado en caso de incendio.

‍

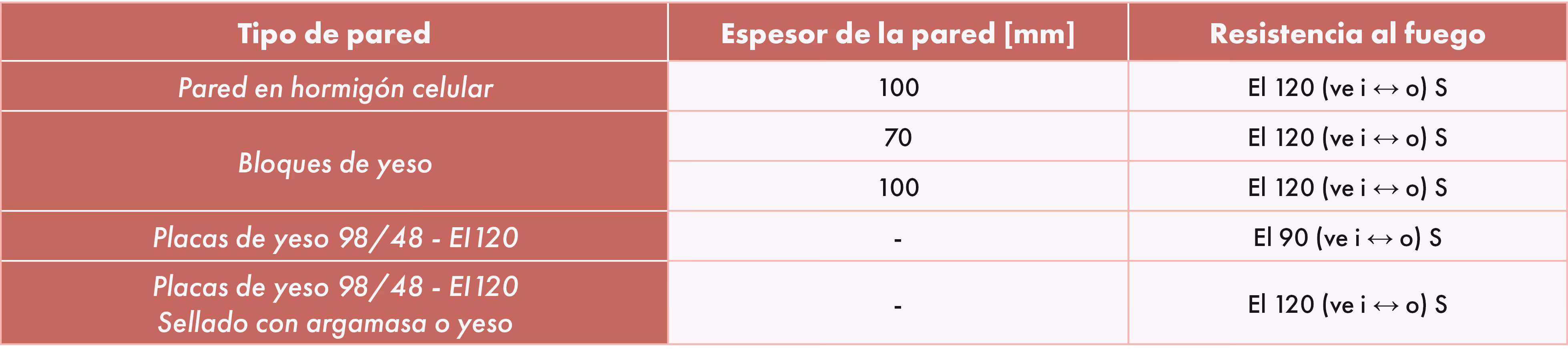

Resistencia al fuego

Montaje en pared

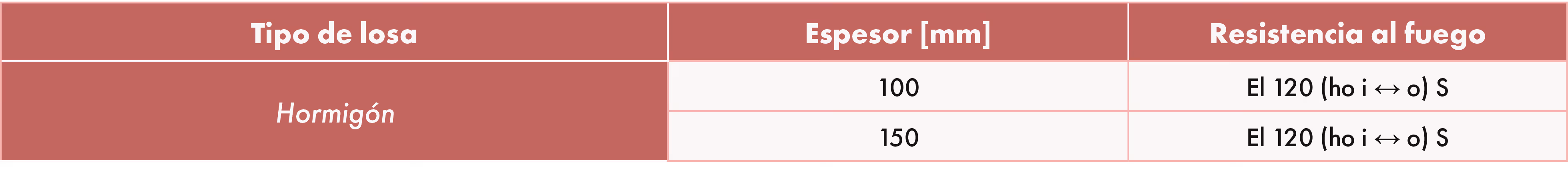

Montaje en forjado

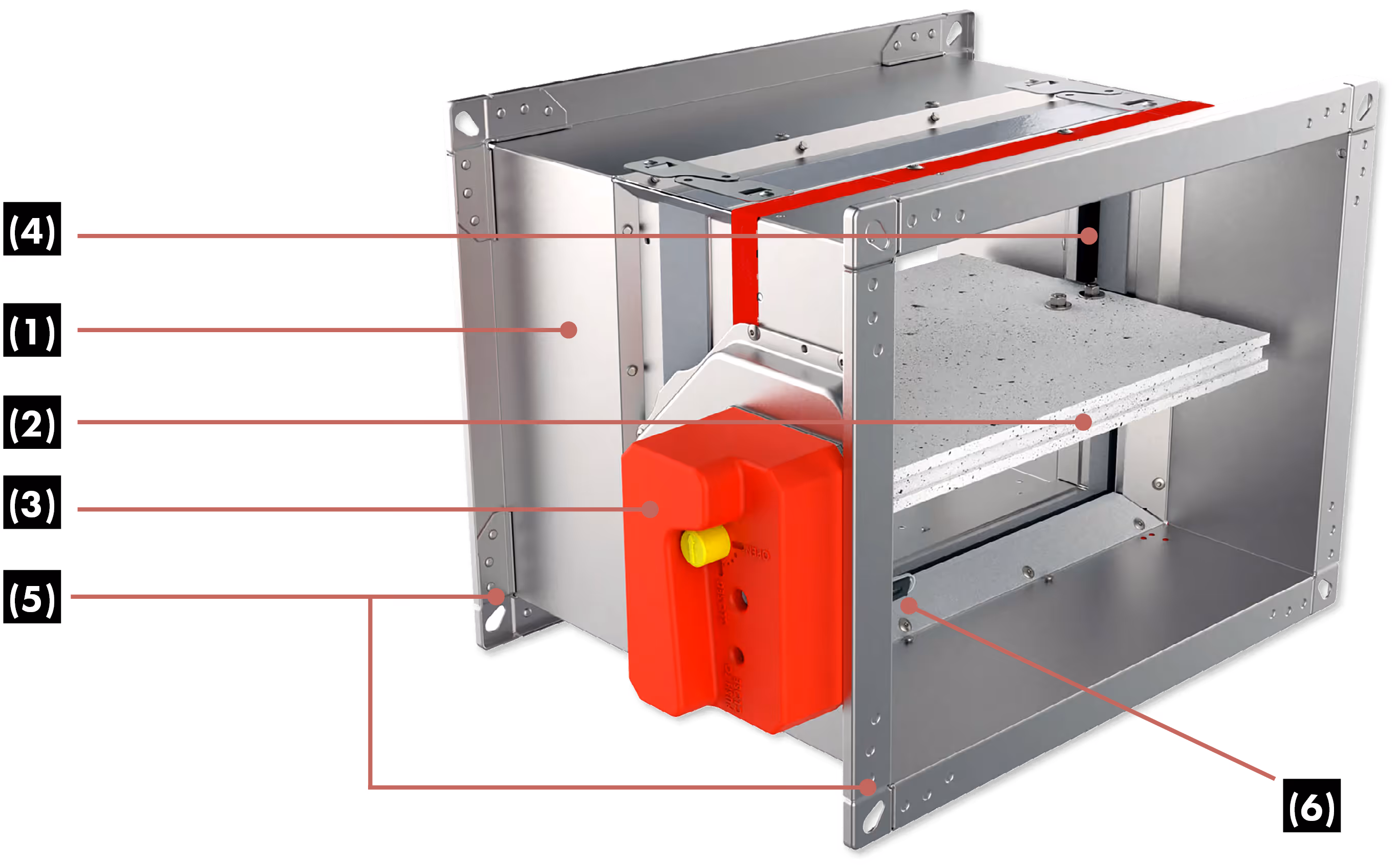

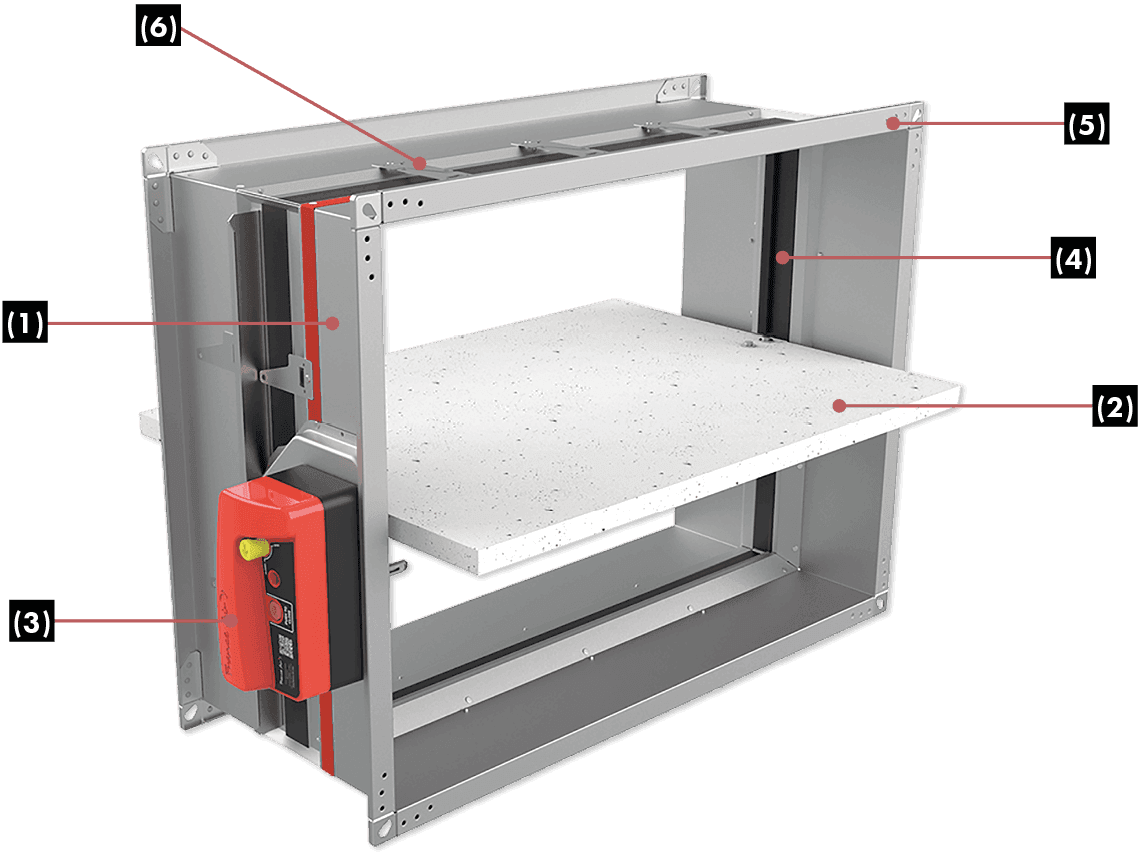

CONSTRUCCIÓN/COMPOSICIÓN

(1) - Túnel de acero galvanizado; (2) - Lama móvil de material refractario;
(3) - Actuador; (4) - Junta intumescente;
(5) - Marcos de montaje; (6) - Marcado del producto en el túnel.

OPCIONES

Construcción:

Acero galvanizado, termolacado.
Acero inoxidable
Acero inoxidable, termolacado.

‍

ATEX:

Compuerta cortafuegos ATEX.

‍

Posibilidad de montaje de batería (2 compuertas)

‍

Fusible térmico a 95º C

‍

Adaptación circular

EMBALAJE

Vendido por unidad.

DIMENSIONES

CARACTERÍSTICAS TÉCNICAS

Construcción:

Construcción en acero galvanizado con lama de material refractario.

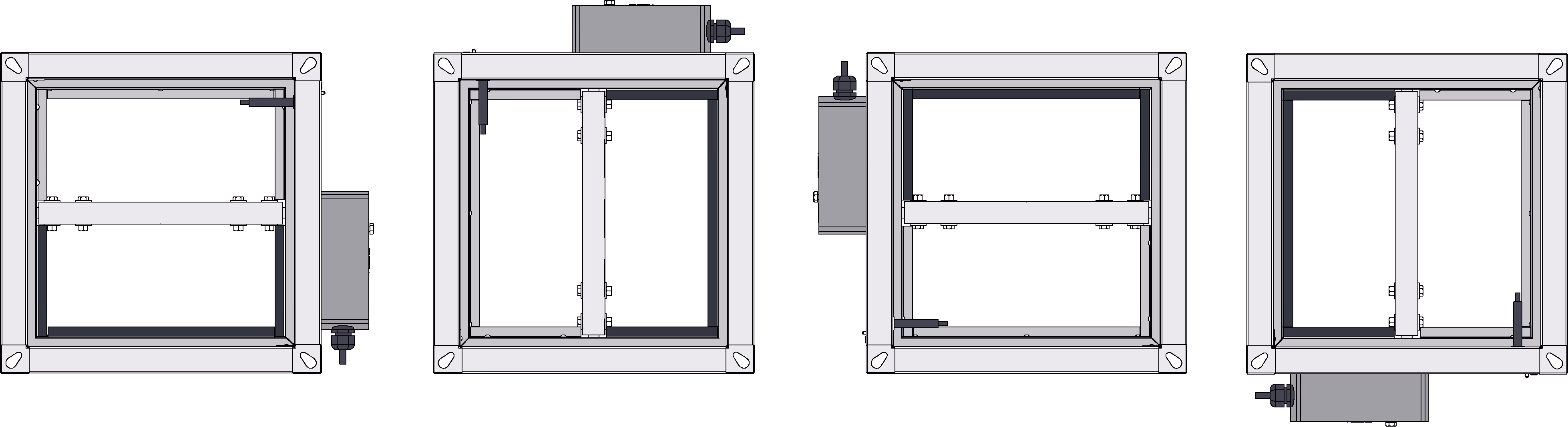

Orientación del mecanismo:

El eje de la lama del registro cortafuegos puede orientarse en cualquier dirección, horizontal o vertical.

Sentido del fuego:

El sentido del flujo de aire y el sentido del fuego son indiferentes.

Fusible térmico:

Disparo del mando automático a 70° C.

Estanqueidad al aire.

Clase C (EN 1751).

Bobina electromagnética de disparo:

Tensión: 24/48 Vcc (corriente continua).
Cambio automático (24/48 V) sin switch en la placa eléctrica.
Consumo de 1,6 / 3,5 W (bobina a rotura / emisión).

Motor de rearme:

Tensión: 24/48 Vcc (corriente continua).
Consumo 10 / 15 W (24 Vcc / 48 Vcc).

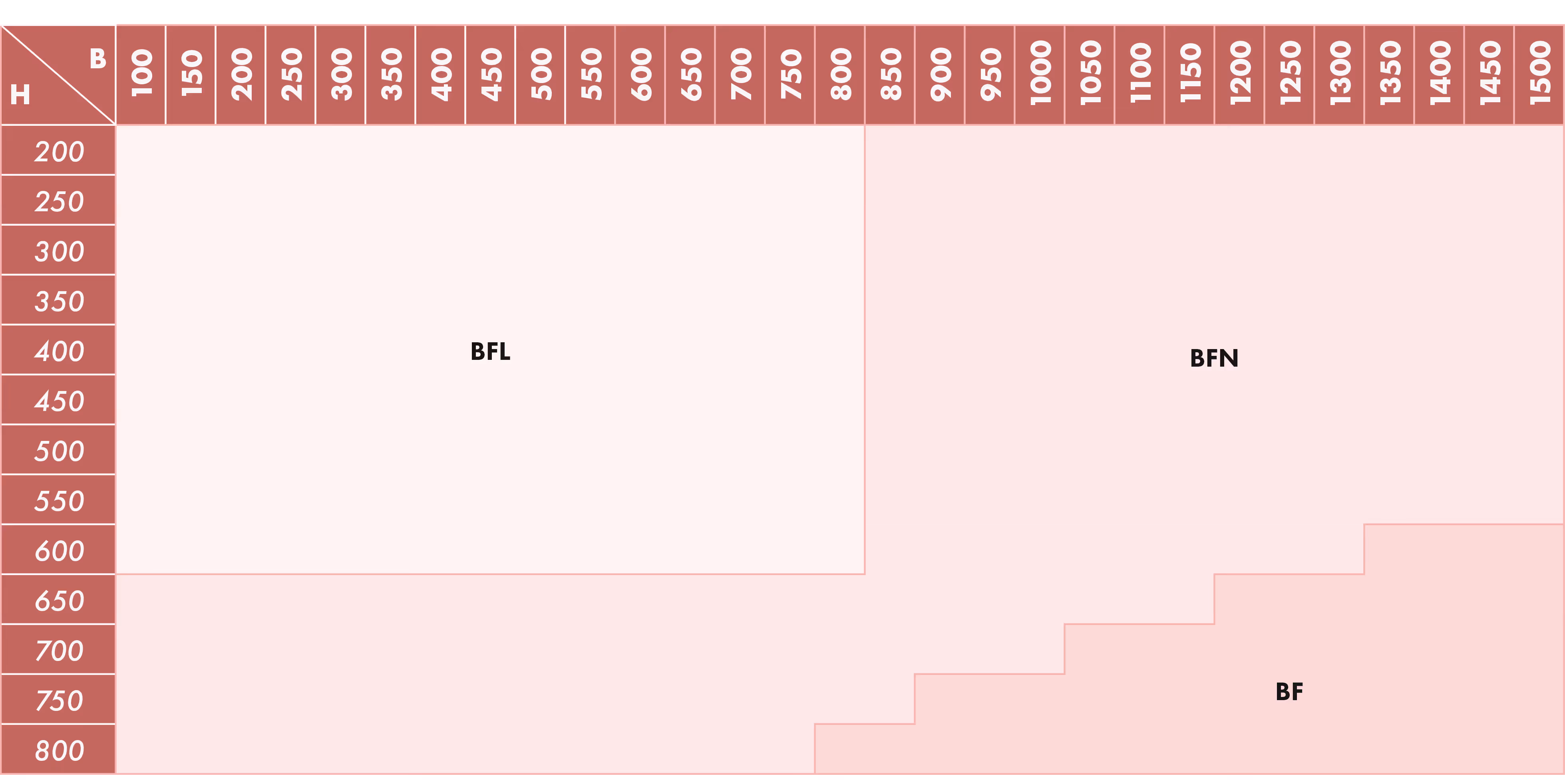

Servomotor:

24 V: tensión 24 Vca o 24 Vcc (corriente continua o alterna).
Consumo (apertura / standby):
- BFL: 2,5 / 0,8 W.
- BFN: 4,0 / 1,4 W.
- BF: 7,0 / 2,0 W.
230 V: tensión 230 Vca (corriente alterna).
Consumo (apertura / standby):
- BFL: 3,5 / 1,1 W.
- BFN: 5,0 / 2,1 W.
- BF: 8,0 / 3,0 W

‍

DIMENSIONES

REF 500® 5 Evo y Micro

Exceso de obstrucción de la lama: X = (H/2) - 175 [mm]

‍

REF 500® 5 S

‍

‍

Adaptación circular

‍

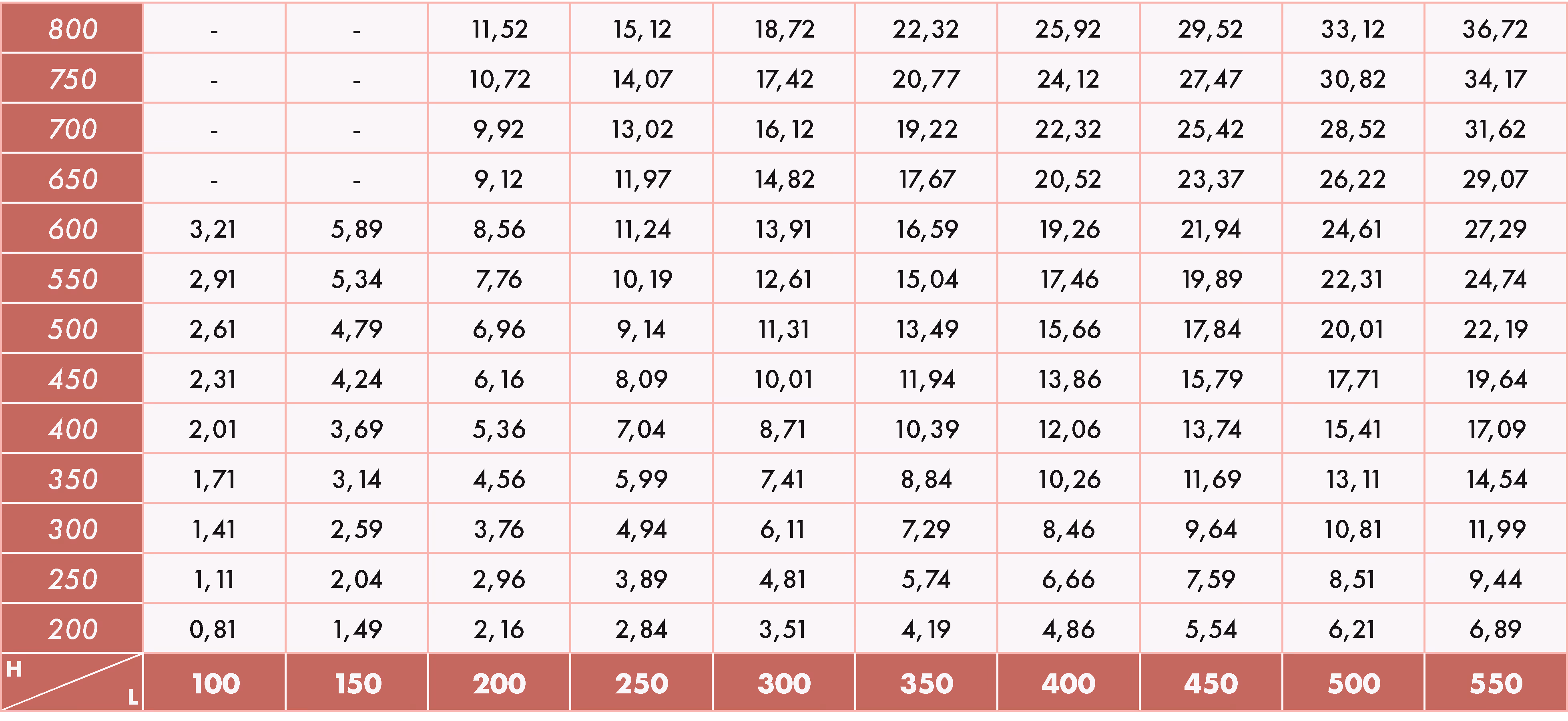

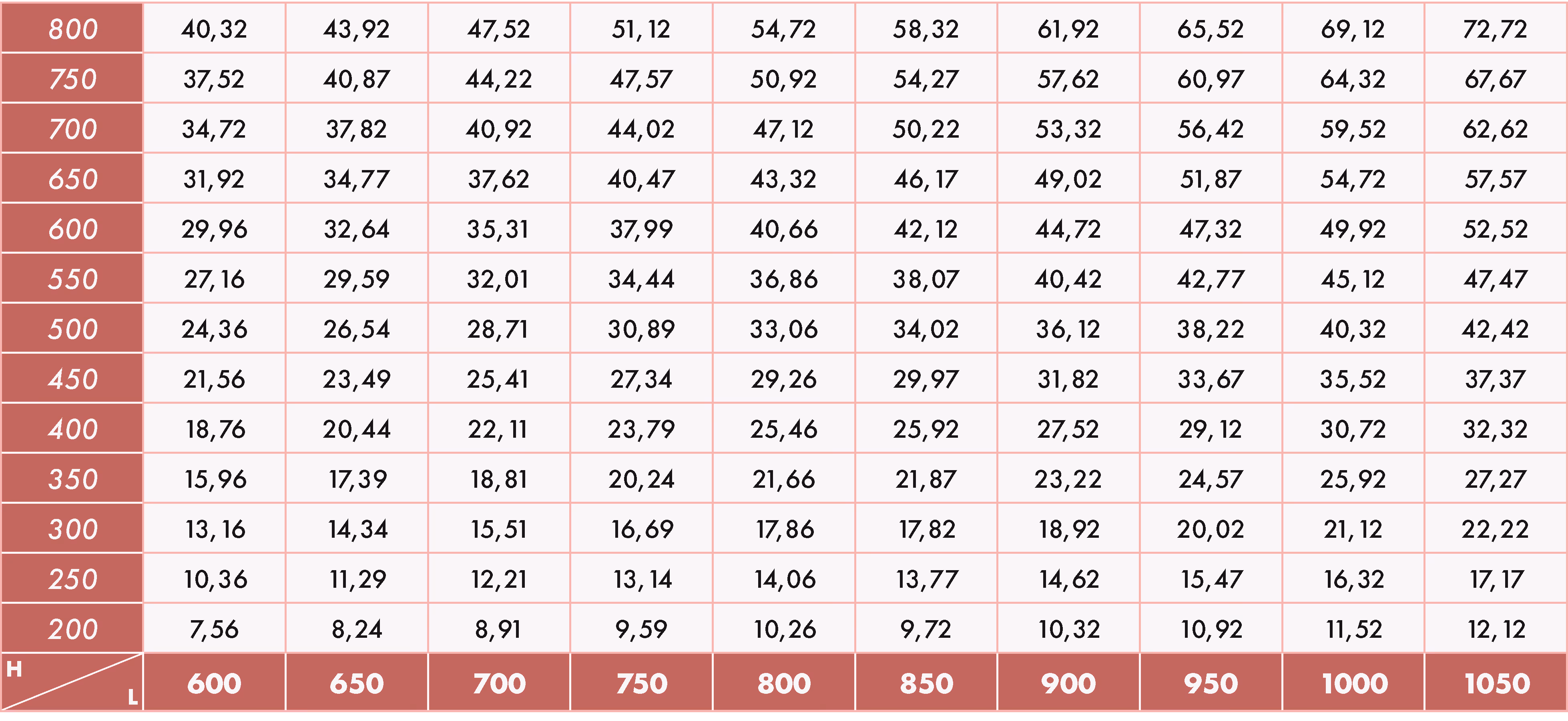

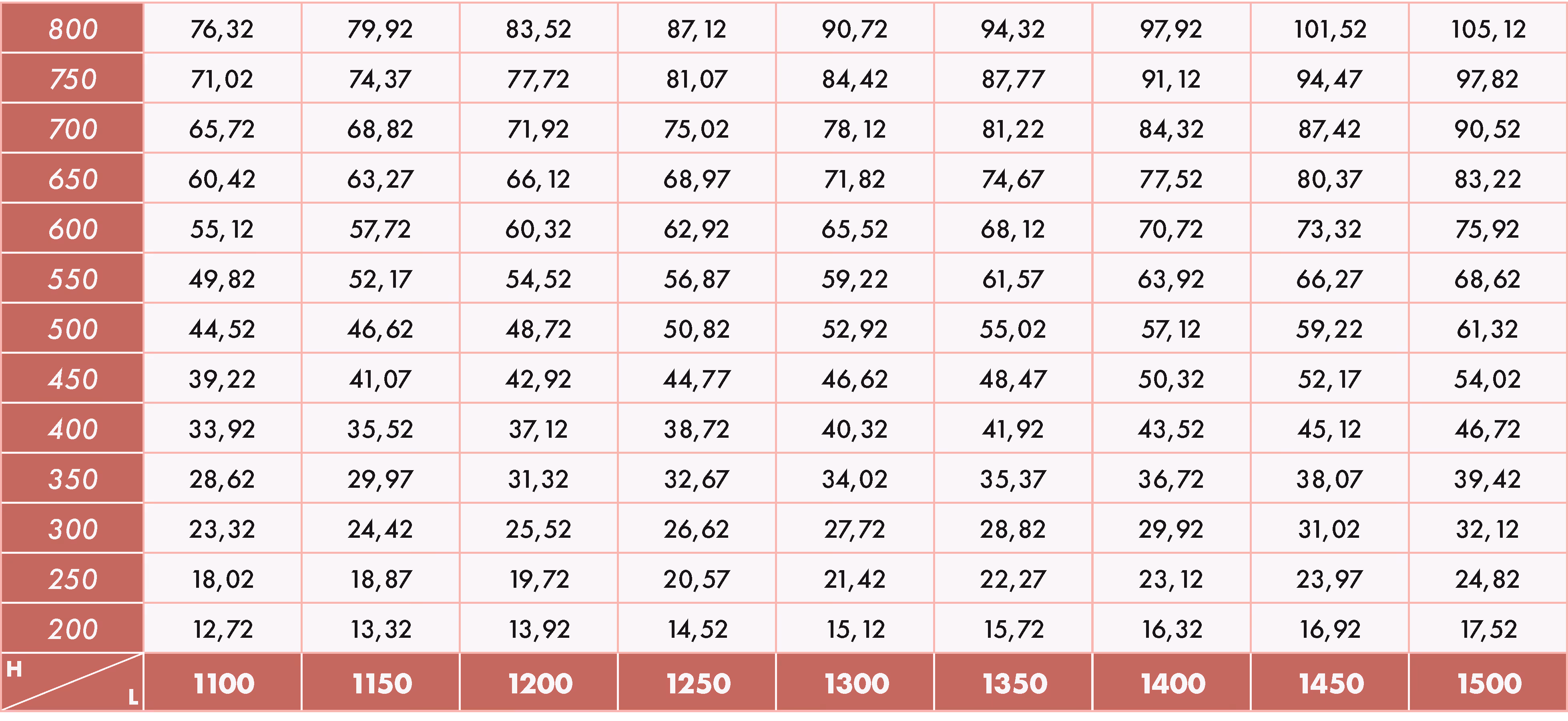

SUPERFICIE ÚTIL

En dm²

SELECCIÓN

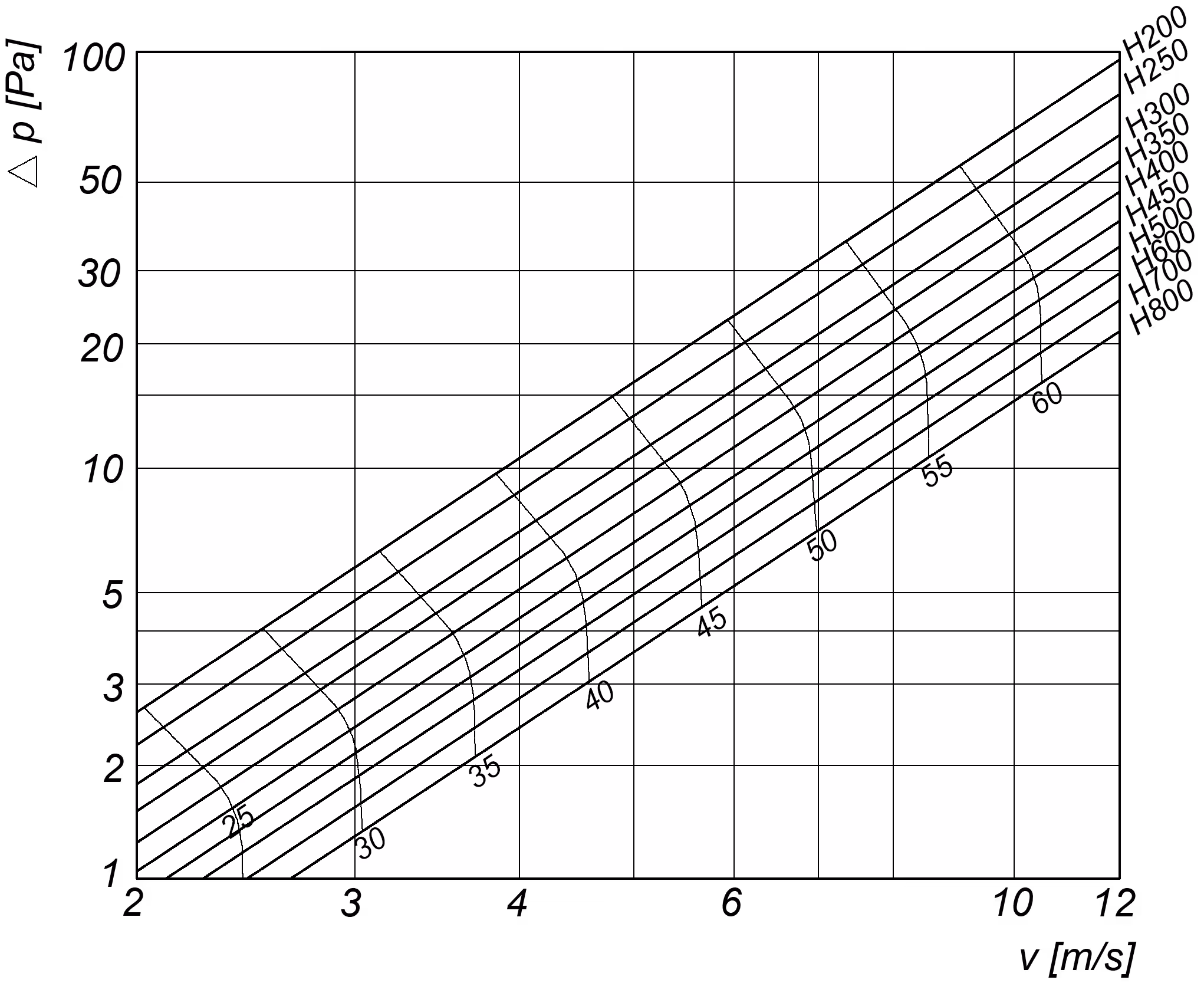

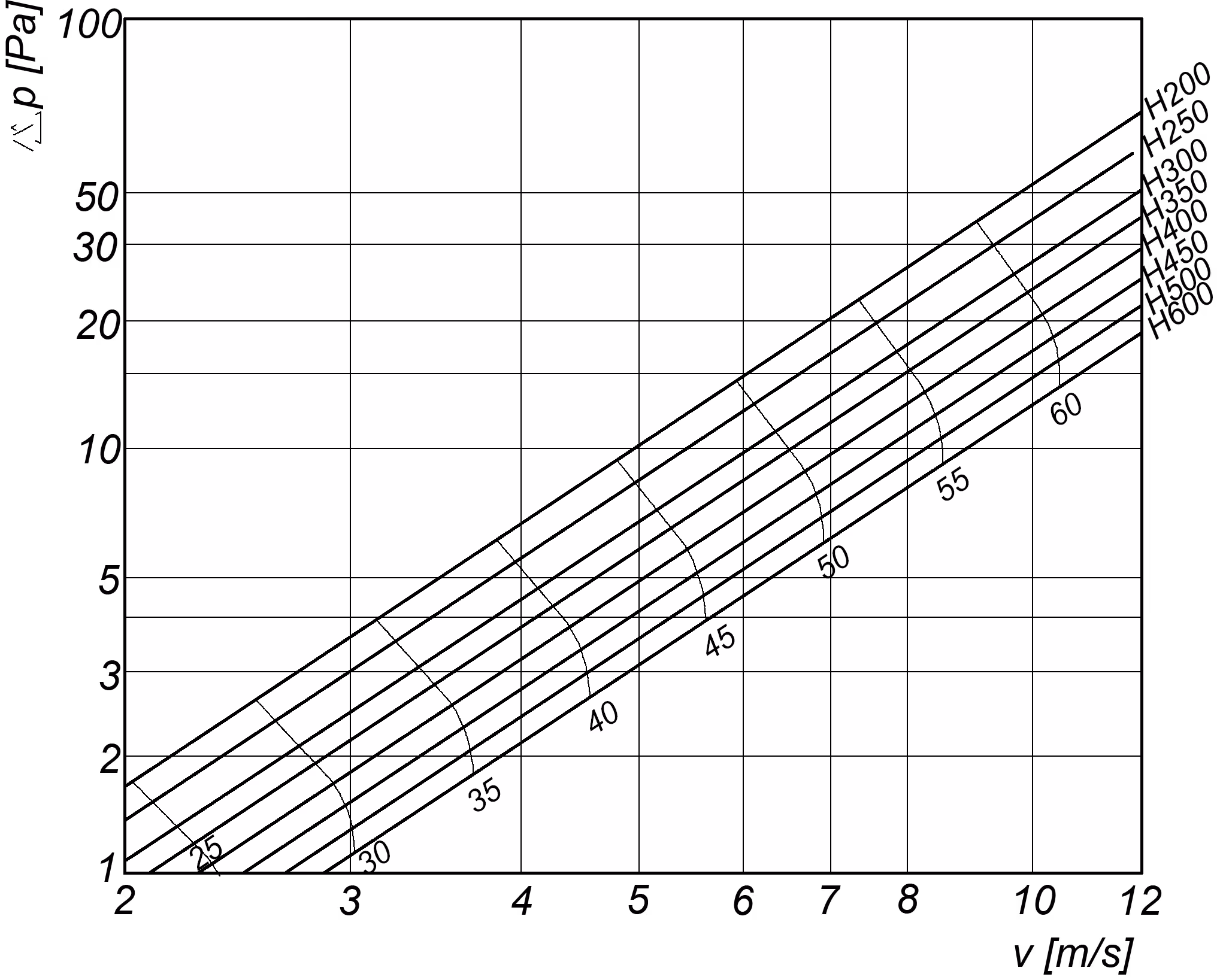

PÉRDIDAS DE CARGA Y NIVELES DE RUIDO

Lama de 25 mm

‍

Lama de 40 mm

‍

Ejemplo de cálculo:

Para una compuerta cortafuegos de dimensión 200 x 200 mm, con espesor de lama de 25 mm, considerar el área útil en la página anterior = 2,16 dm².
Para un caudal de 1500 m³/h, tenemos una velocidad de 6,94 m/s.
Según la curva, la pérdida de carga es de 20 Pa y el nivel de ruido es de 54 dB (A).

Thank you! Your submission has been received!

Oops! Something went wrong while submitting the form.

Resultados

Perda de Carga (Pa)

Nível de Ruído - dB (A)

Copiar para Excel

INSTALACIÓN

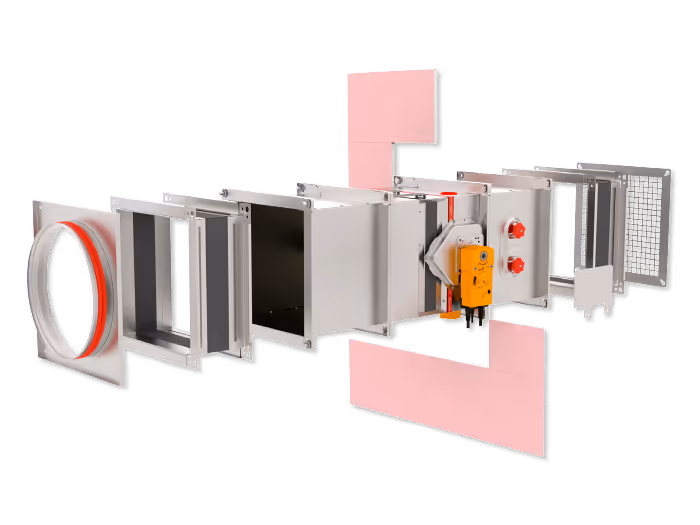

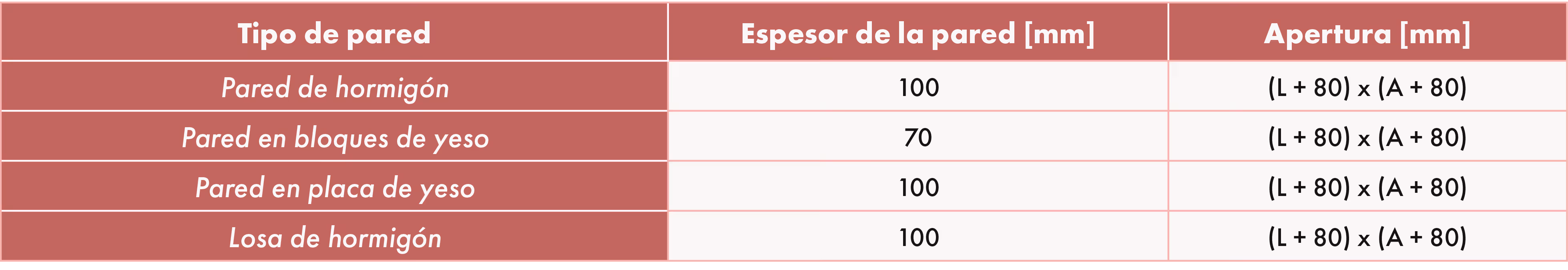

MONTAJE DE BATERÍA

Conjuntos permitidos: en muro de concreto celular de 100 mm de espesor: El 120 (vei ↔ o) S.

La instalación debe de estar de acuerdo con los tests PV.
Evite la obstrucción de la lama móvil por los conductos conectados.
La clase de estanqueidad al aire se mantiene si la compuerta se instala de acuerdo con el manual de instalación.
Temperatura de utilización: 60 °C máximo.
Sólo para uso en interiores.
Dimensiones máximas posibles: 2400 (L) x 1600 (H) o 2 x 2 amortiguadores de 1200 (L) x 800 (A) montados uno encima del otro y uno al lado del otro (los 30 mm adicionales provienen del kit de montaje de la batería).
